一、实验目的
1. 熟悉子网掩码的概念；
2. 熟悉子网划分的概念；
3. 熟悉华为网络模拟器的使用方法；
4. 掌握网络拓扑图的绘制。
二、实验设备
PC、华为模拟器 ENSP。
三、实验步骤
知识准备：子网掩码、子网划分的概念，华为模拟器 ENSP 的使用方法。
题目：某公司的地址块为：119.119.学号尾号.0/24，公司研发部、市场部、行政部、
财务部四个部门的主机数量分别是 100，50，20，10，请给四个部门分配网络地
址。要求：
1. 1 个三层交换机，4 个二层交换机，8 台主机；
2. 每个部门放置 2 个主机；
3. 保证所有部门所有主机的连通。

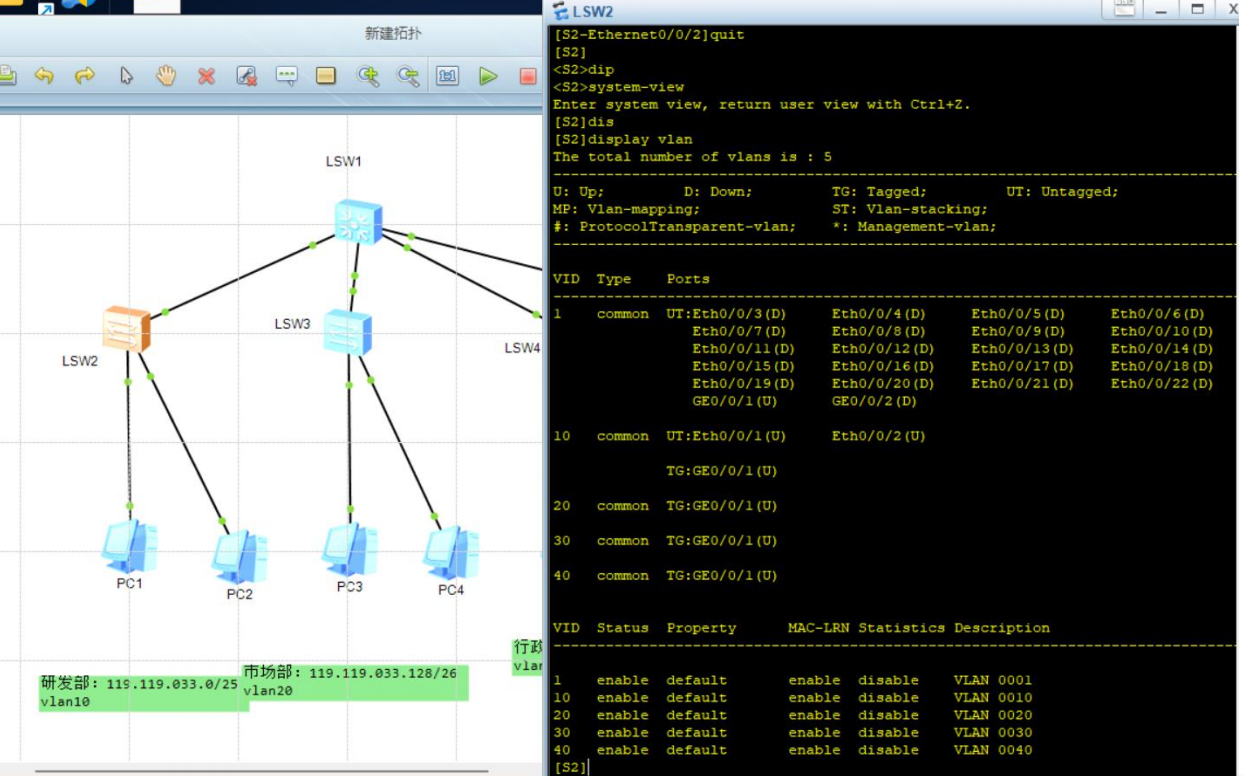

实验步骤：
1. 计算并划分子网。

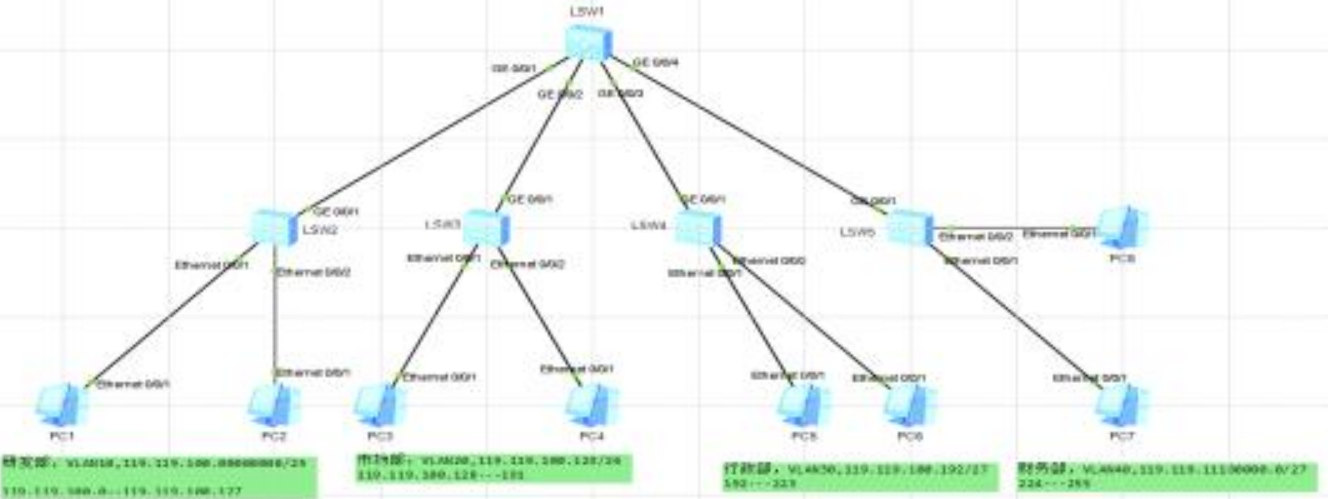

2. 绘制网络拓扑图；

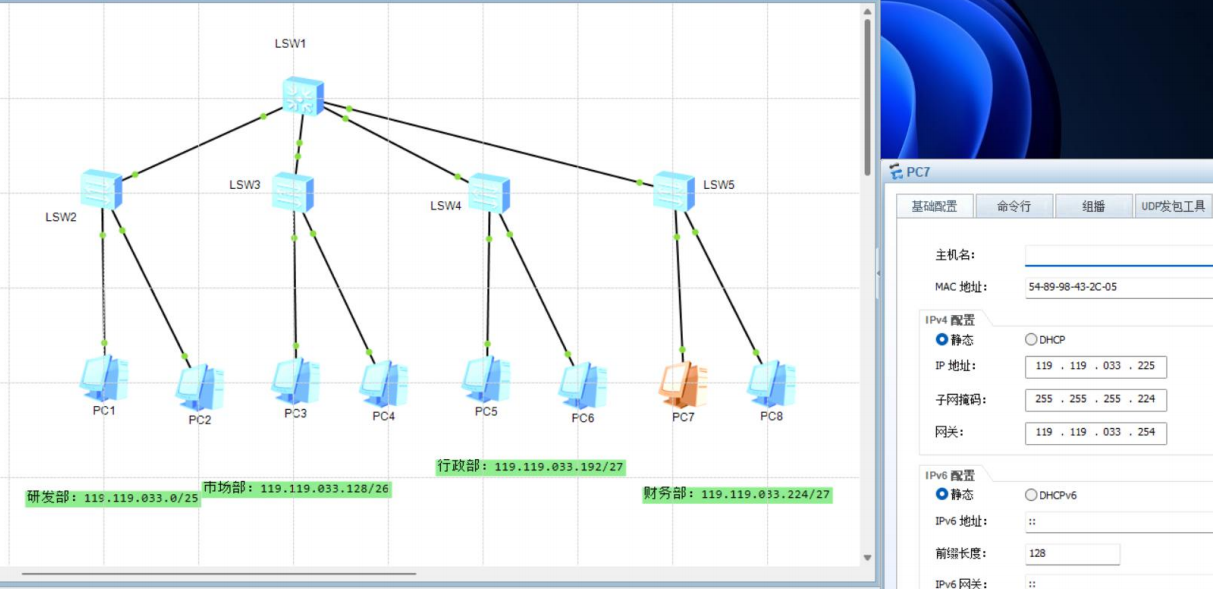

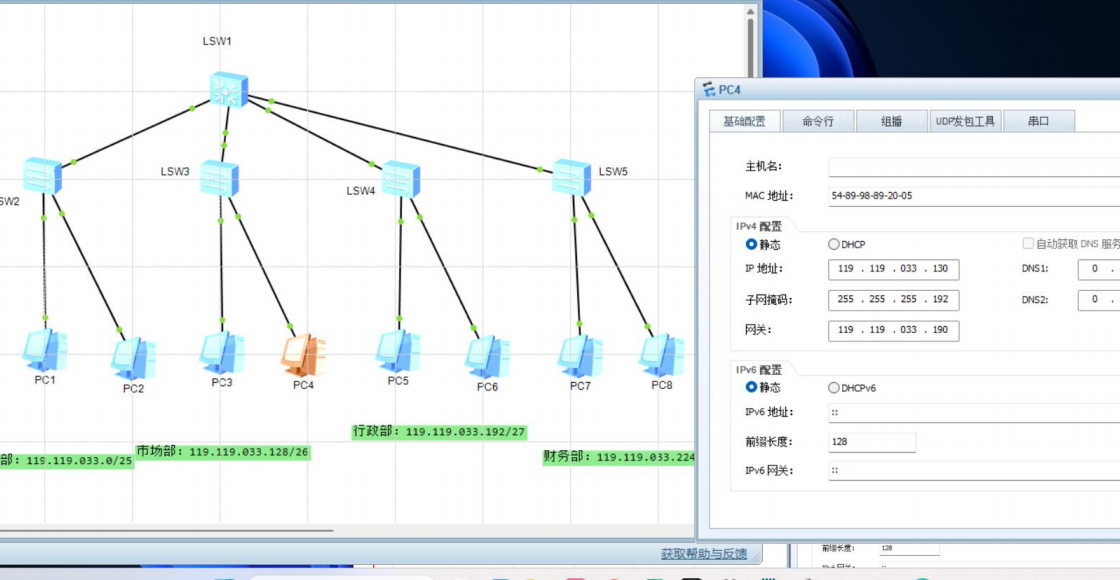

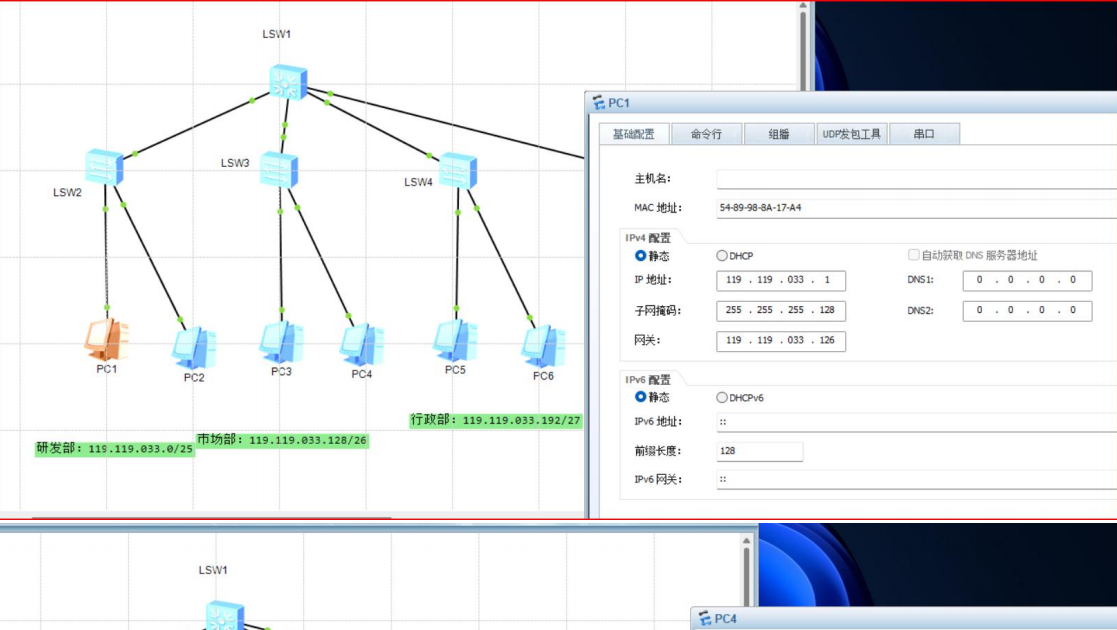

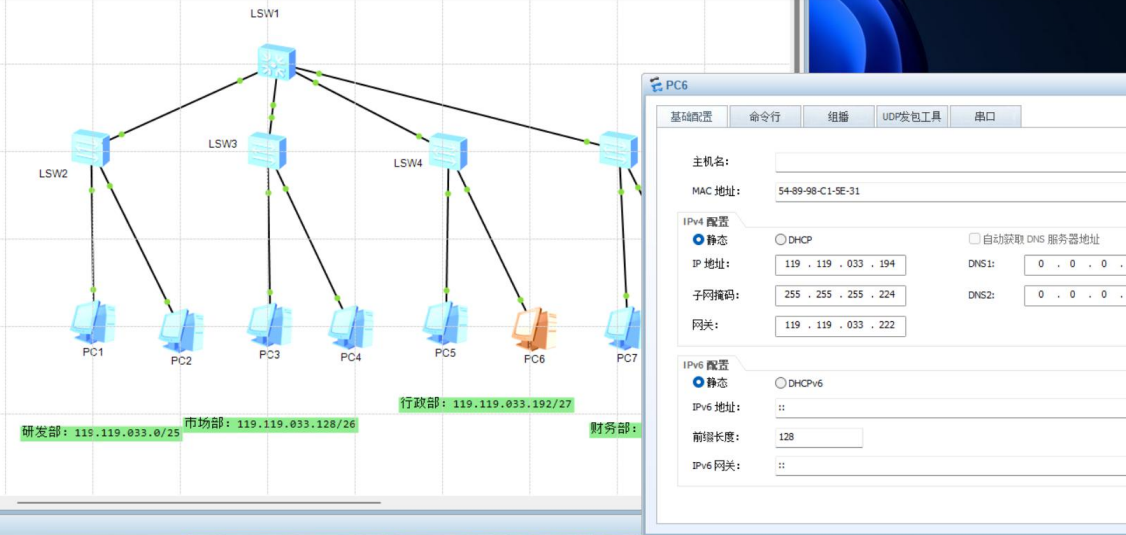

3. 配置各主机的 IP 地址；

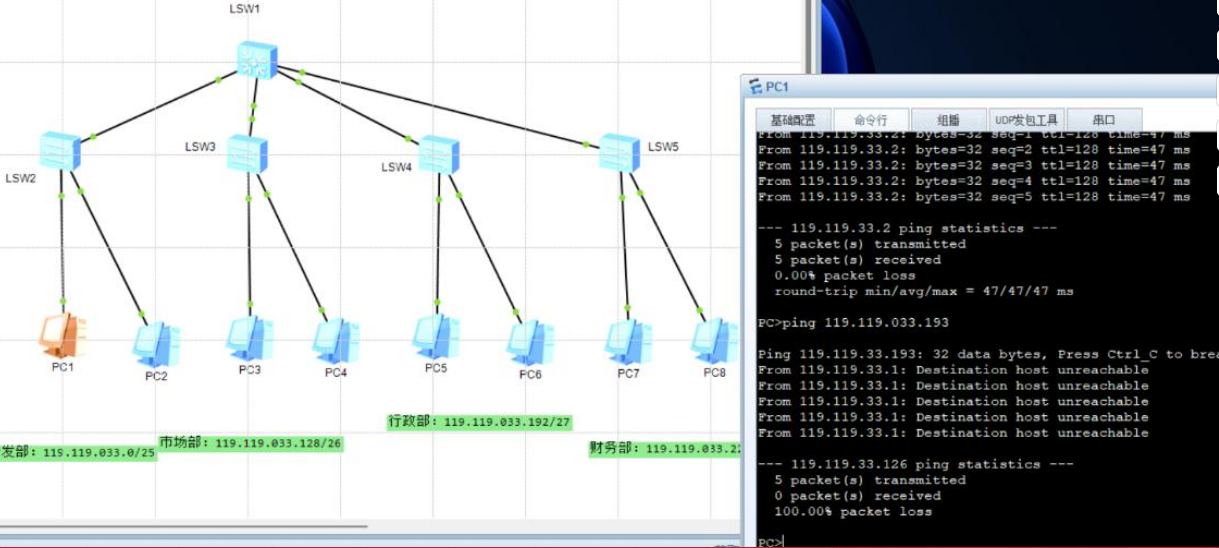

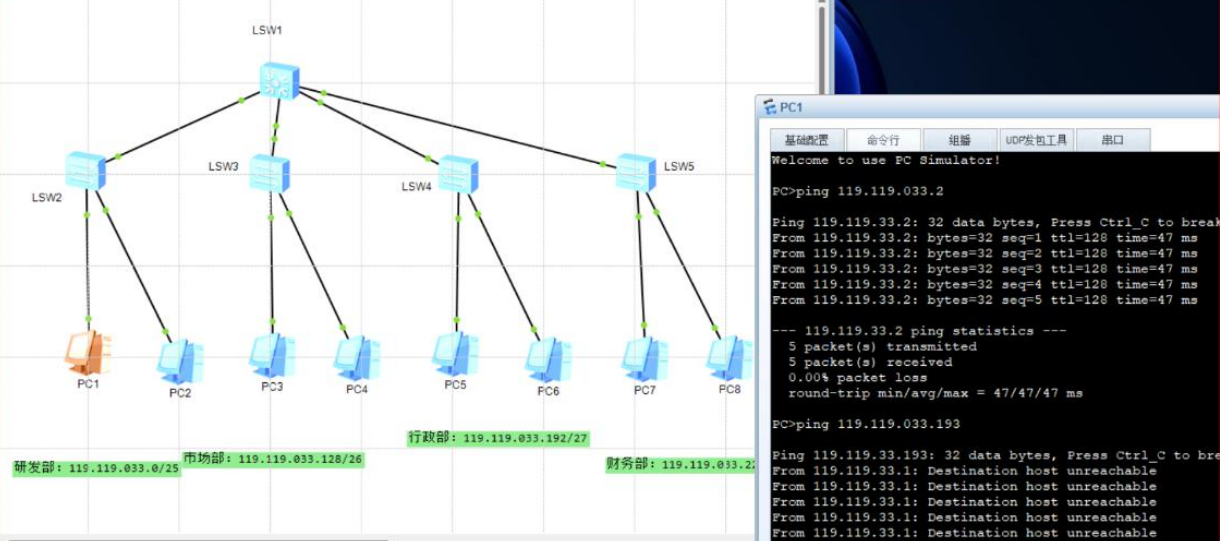

4. 测试同部门主机和不同部门主机之间的连通性；

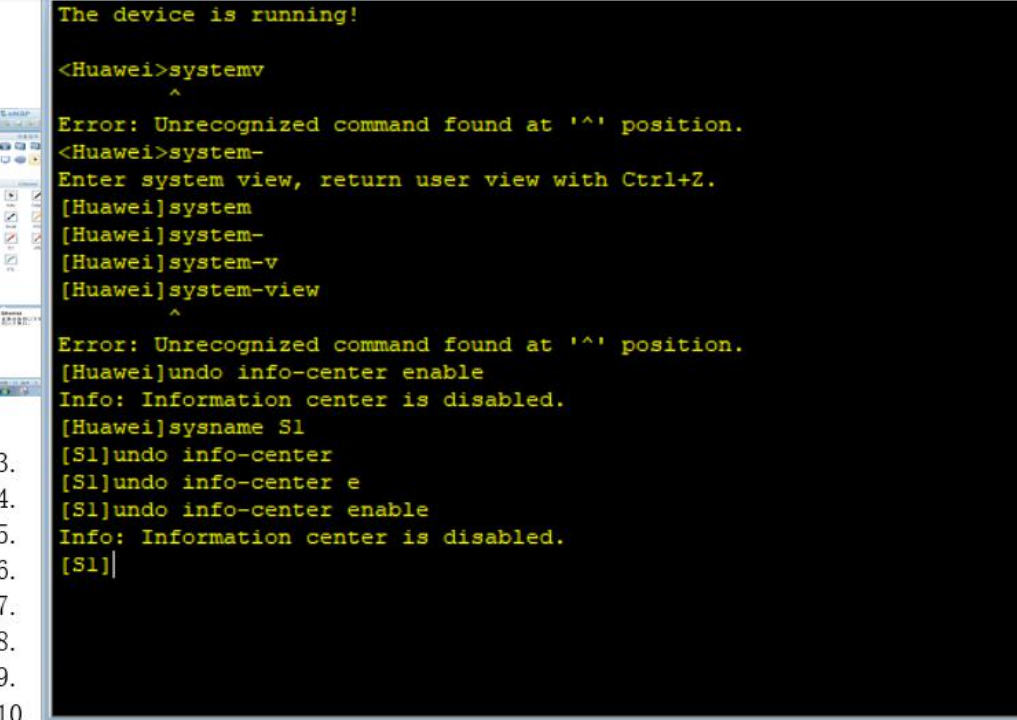

5. 设置交换机 S1 名称，关闭消息中心,创建 VLAN；
6. 配置 S1 的接口类型、默认 VLAN和允许 VLAN 通过情况；

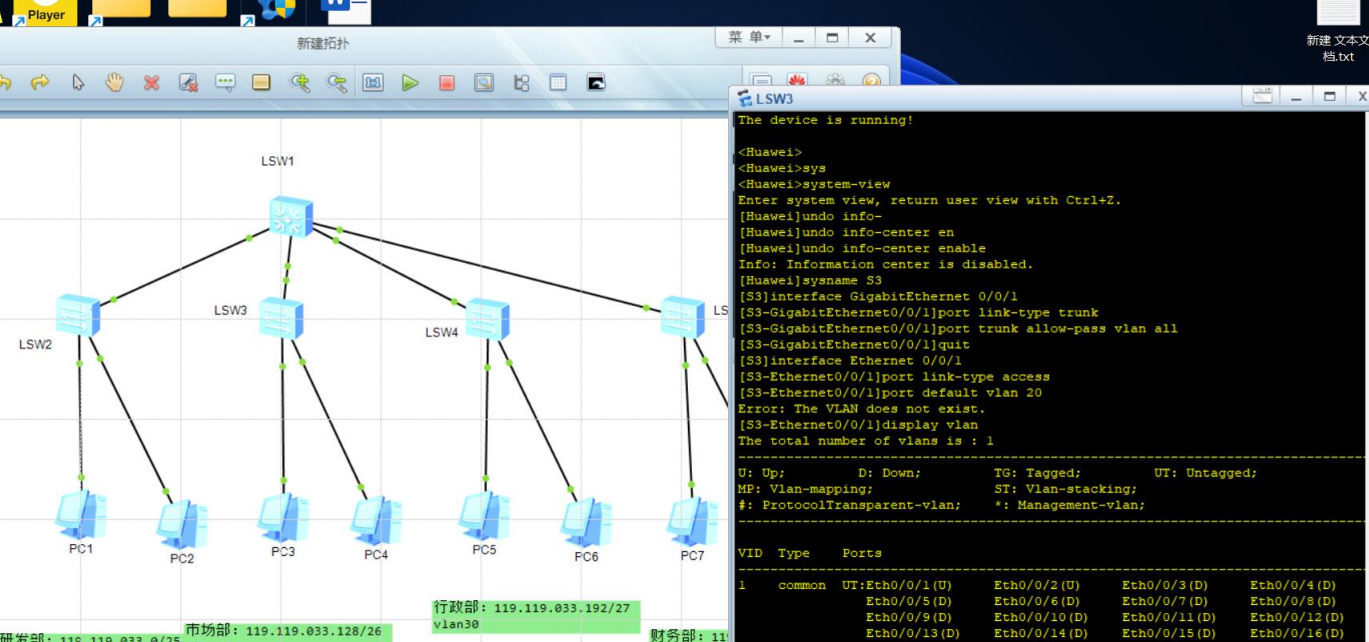

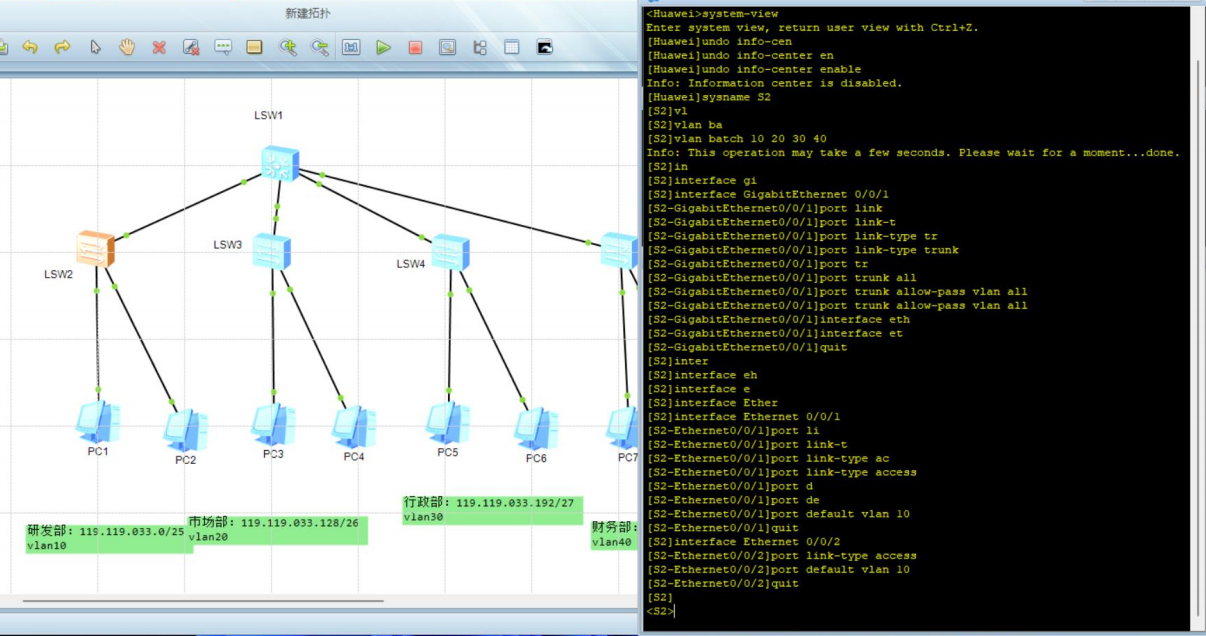

7. 设置交换机 S2 名称，关闭消息中心,创建 VLAN；
8. 配置 S2 的接口类型、默认 VLAN 和允许 VLAN 通过情况；

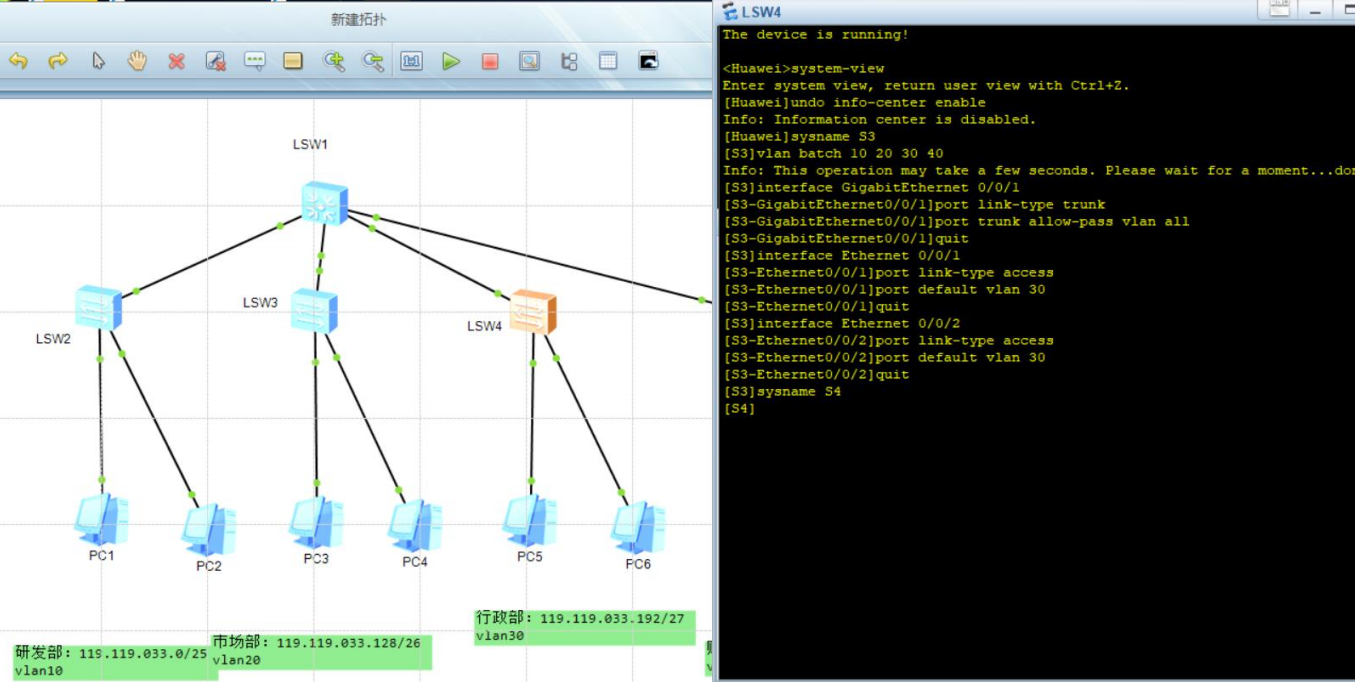

9. 设置交换机 S3 名称，关闭消息中心,创建 VLAN；
10. 配置 S3 的接口类型、默认 VLAN 和允许 VLAN 通过情况；
11. 设置交换机 S4 名称，关闭消息中心,创建 VLAN；
12. 配置 S4 的接口类型、默认 VLAN 和允许 VLAN 通过情况；
13. 测试所有主机的连通性；
14. 配置三层交换机 S5 的 VLAN、接口类型和允许 VLAN 通过情况；

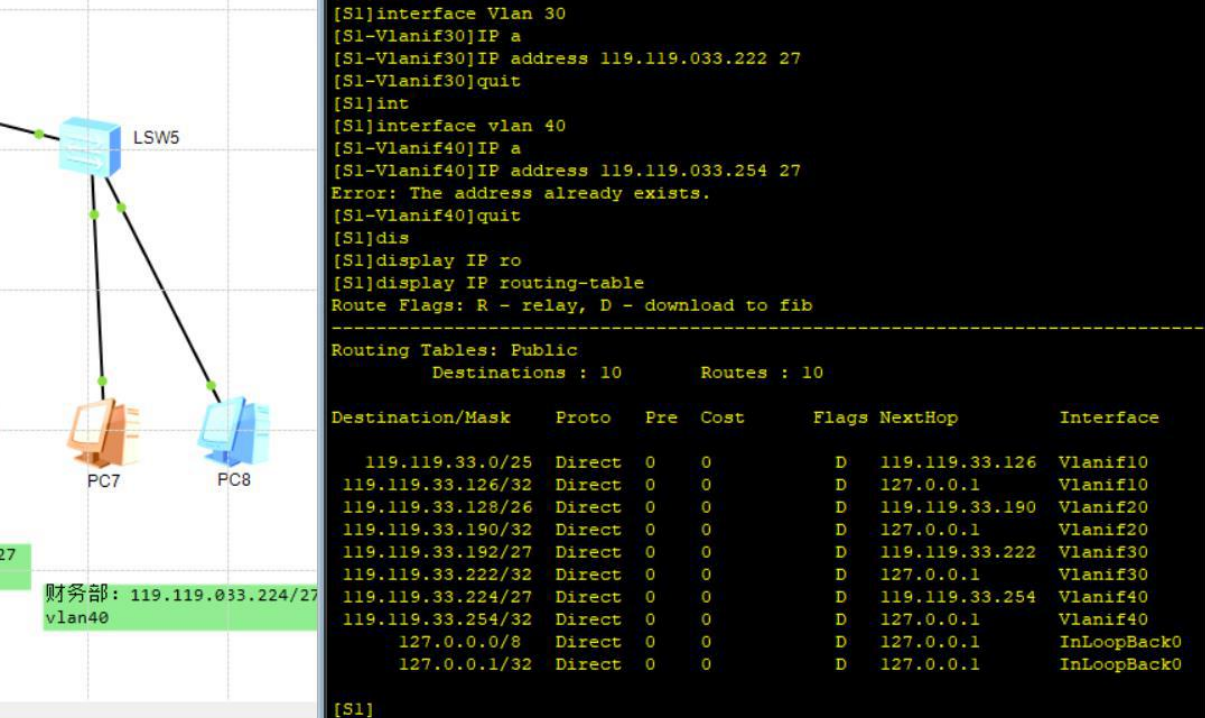

15. 配置三层交换机 S5 的虚拟 VLAN 接口及 IP 地址；

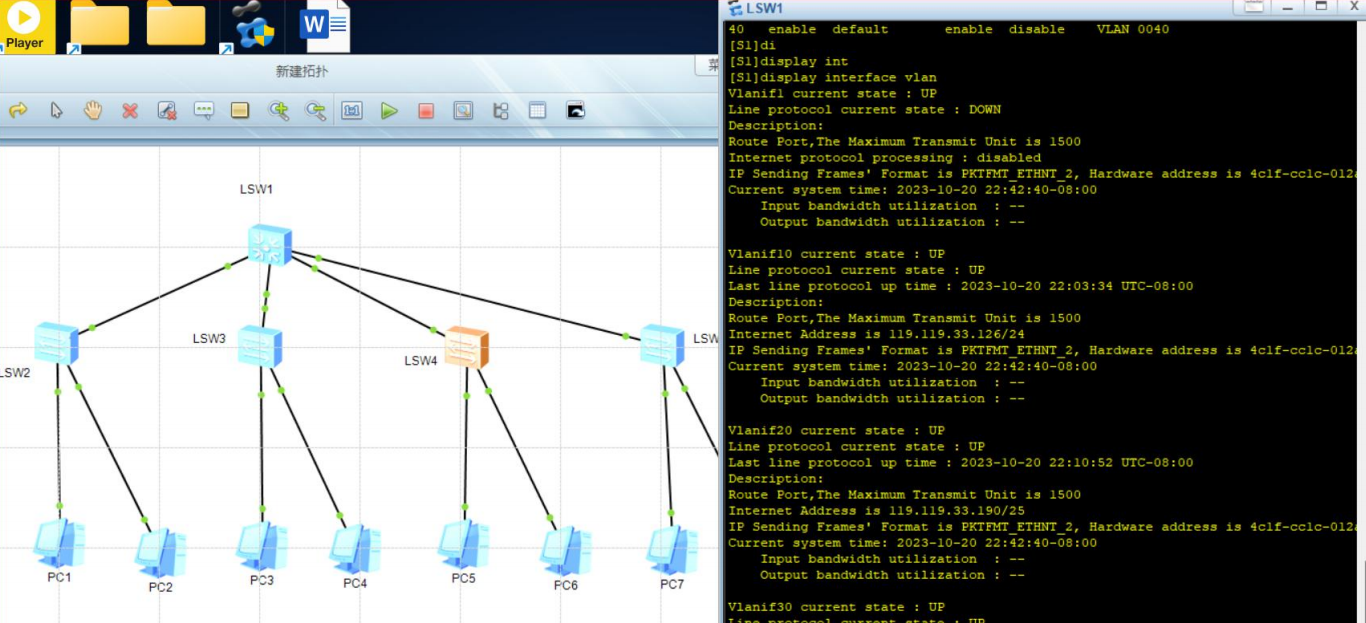

16. 查看所有交换机的 VLAN 情况和路由表情况；

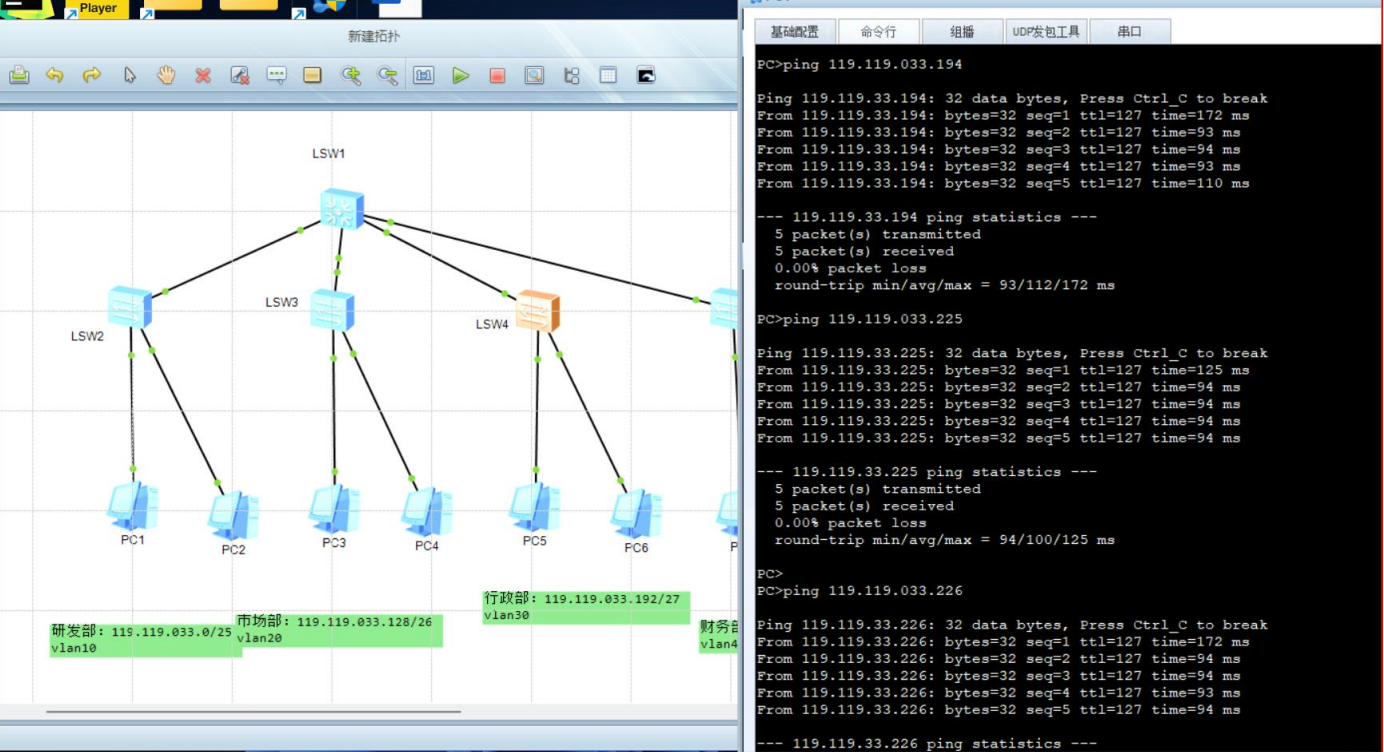

17. 测试所有主机的连通性。
四、心得体会
1、写出自己完成实验过程中遇到的问题、解决的方法。
划分后的最小最大值不能作为地址，若0~127，则从1开始到126可用
2、写出实验后的收获和不足之处。
对ensp命令不熟悉
