2025-04-24 Python深度学习4—— 计算图与动态图机制

本文环境：

• Pycharm 2025.1
• Python 3.12.9
• Pytorch 2.6.0+cu124

1 计算图

​ 计算图是用来描述运算的有向无环图，由节点（Node）和边（Edge）组成。

• 结点表示数据（如向量，矩阵，张量）。
• 边表示运算（如加法、乘法、激活函数）。

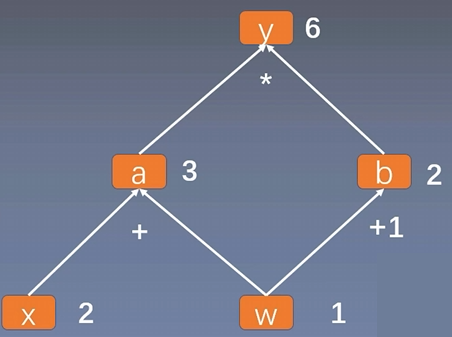

​ 表达式 $y=(x+w)\ast (w+1)$ 可拆解为：

1. $a=x+w$
2. $b=w+1$
3. $y=a\ast b$

​ 在动态图中，每一步操作即时生成计算节点，可灵活插入调试代码。

特性	动态图（PyTorch）	静态图（TensorFlow 1.x）
搭建方式	运算与建图同时进行（即时执行）	先定义完整计算图，再执行（延迟执行）
灵活性	高，可随时修改计算流程	低，计算图固定后不可更改
调试难度	易调试（逐行执行）	难调试（需先构建完整图）
性能优化	运行时优化较少	可预先优化计算路径（如算子融合）

2 叶子结点

• 叶子结点：用户创建的结点称为叶子结点（如 x 与 w），是计算图的根基。
  • is_leaf：指示张量是否为叶子结点。

代码示例

import torchw = torch.tensor(1., requires_grad=True)
x = torch.tensor(2., requires_grad=True)
a = w + x
b = w + 1
y = a * bw.is_leaf, x.is_leaf, a.is_leaf, b.is_leaf, y.is_leaf

2 自动求导

​ 自动梯度计算：通过构建计算图（Computational Graph）自动计算张量的梯度，无需手动推导。

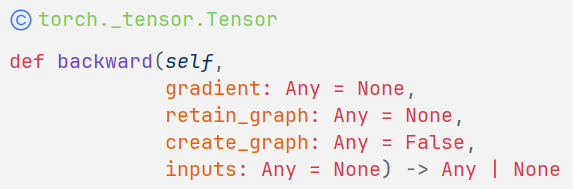

tensor.backward()

• gradient：多梯度权重。
• retain_graph：保留计算图（默认释放，用于多次反向传播）。
• create_graph：创建导数计算图（用于高阶求导）。
• inputs：梯度将被累积到 .grad 中的输入，所有其他张量将被忽略。如果没有提供，则梯度将被累积到用于计算：attr:tensors 的所有叶子张量

2.1 示例

​ 例如，当 $x=2,w=1$ 时
$$y=x{w}^2+(x+1)w+x$$

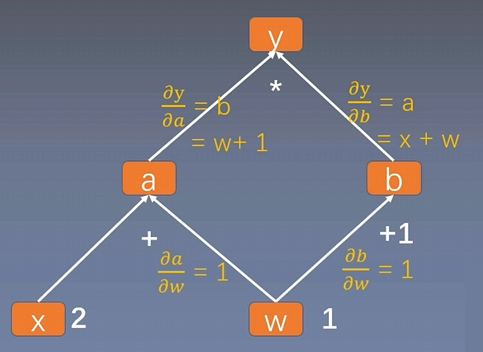

$$ \begin{aligned}\frac{\partial y}{\partial w}&=\frac{\partial y}{\partial a}\frac{\partial a}{\partial w}+\frac{\partial y}{\partial b}\frac{\partial b}{\partial w}\\&=b*1+a*1\\&=(w+1)+(x+w)\\&=2*w+1\\&=2*1+2+1\\&=5\end{aligned} $$

代码示例

import torchw = torch.tensor(1., requires_grad=True)
x = torch.tensor(2., requires_grad=True)
a = w + x
b = w + 1
y = a * b
y.backward()w.grad, x.grad, a.grad, b.grad, y.grad

注意

• 反向传播后，非叶子节点（如 A, B, Y）的梯度默认被释放以节省内存。
• 使用 retain_grad() 保留非叶子节点梯度。

代码示例

import torchw = torch.tensor(1., requires_grad=True)
x = torch.tensor(2., requires_grad=True)
a = w + x
a.retain_grad()  # 保留 a 的梯度
b = w + 1
y = a * b
y.backward()w.grad, x.grad, a.grad, b.grad, y.grad

2.2 权重求导

代码示例

w = torch.tensor([1.], requires_grad=True)
x = torch.tensor([2.], requires_grad=True)a = w + x
b = w + 1y0 = a * b  # (x + w) * (x + 1)   dy0/dw = 5
y1 = a + b  # (x + w) + (x + 1)   dy1/dw = 2loss = torch.cat([y0, y1], dim=0)
grad_tensors = torch.tensor([1., 1.])loss.backward(gradient=grad_tensors)  # [1., 1.] * [5., 2.]w.grad, x.grad

​ 将权重改为 [1., 2.]。

grad_tensors = torch.tensor([1., 2.])loss.backward(gradient=grad_tensors)  # [1., 2.] * [5., 2.]w.grad, x.grad

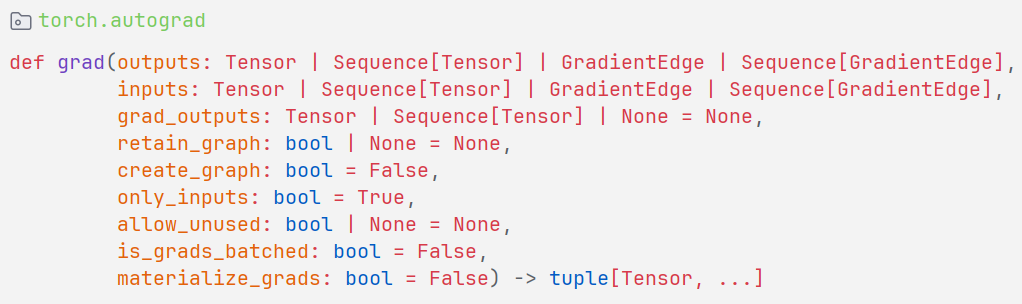

torch.autograd.grad()

​ 功能：求取梯度。

• outputs：用于求导的张量，如 loss。
• inputs：需要梯度的张量。
• grad_outputs：多梯度权重。
• retain_graph：保存计算图。
• create_graph：创建导数计算图，用于高阶求导。
• only_inputs：当前已废弃（deprecated），会被直接忽略。
• allow_unused：控制是否允许输入中存在未被使用的变量。
  • 如果设为 False（默认值取决于 materialize_grads），当输入的某些变量在前向计算中未被使用时，会直接报错（因为这些变量的梯度始终为零）。
  • 如果设为 True，则跳过这些未使用的变量，不会报错，其梯度返回 None。
• is_grads_batched：是否将 grad_outputs 的第一维度视为批处理维度。如果设为 True，会使用 PyTorch 的 vmap 原型功能，将 grad_outputs 中的每个向量视为一个批处理样本，一次性计算整个批量的向量-雅可比积（而非手动循环计算）。
• materialize_grads：控制是否将未使用输入的梯度显式置零（而非返回 None）。
  • 如果设为 True，未被使用的输入的梯度会返回零张量；若设为 False，则返回 None。
  • 如果 materialize_grads=True 且 allow_unused=False，会直接报错（因为逻辑冲突）。

代码示例

x = torch.tensor([3.], requires_grad=True)  # x = 3
y = x * x  # y = x^2grad_1 = torch.autograd.grad(y, x, create_graph=True)  # 1 阶导：y = 2x
grad_2 = torch.autograd.grad(grad_1, x)  # 2 阶导：y = 2grad_1, grad_2

autograd 小贴士

1. 梯度不自动清零。

   w = torch.tensor([1.], requires_grad=True)
   x = torch.tensor([2.], requires_grad=True)for i in range(3):a = w + xb = w + 1y = a * by.backward()print(w.grad, x.grad)# w.grad.zero_()  # 梯度不自动清零，则会累加# x.grad.zero_()




2. 依赖于 requires._grad = True 叶子结点的结点，requires._grad 默认为 True。

   w = torch.tensor([1.], requires_grad=True)
   x = torch.tensor([2.], requires_grad=True)a = w + x
   b = w + 1
   y = a * ba.requires_grad, b.requires_grad, y.requires_grad

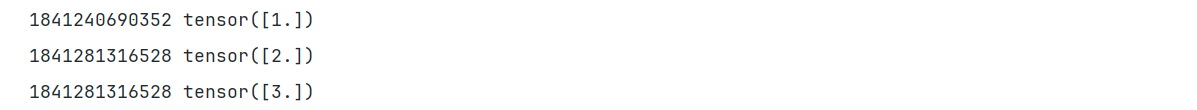

3. 叶子结点不可执行 in-place 操作原地修改数据，否则自动求导结果会出现错误。

   a = torch.ones((1, ))
   print(id(a), a)a = a + 1
   print(id(a), a)a += 1  # in-place 操作原地修改数据
   print(id(a), a)




4 梯度函数

​ grad_fn：记录创建张量时的运算方法，用于反向传播时的求导规则。

• y.grad_fn=<MulBackward0>
• a.grad_fn=<AddBackward0>
• b.grad_fn=<AddBackward0>

代码示例

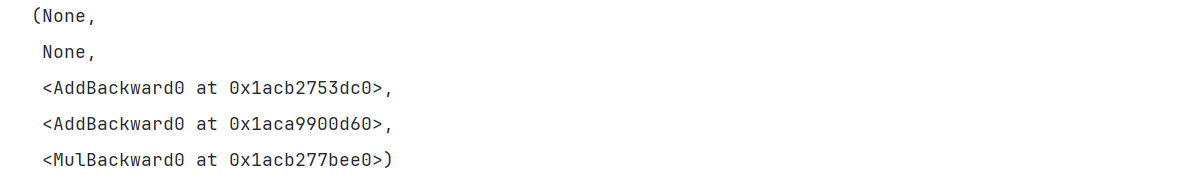

w.grad_fn, x.grad_fn, a.grad_fn, b.grad_fn, y.grad_fn

​
