MOS栅极驱动电压的要求:
MOSFET 的栅极驱动电压（Vgs）的要求，主要取决于它是 N沟道还是P沟道、以及它的 栅极阈值电压（Vth）。下面我们来详细说明。
✅ 一、栅极驱动电压（Vgs）是什么意思？
-
Vgs = Vg - Vs：MOS 的栅极与源极之间的电压。
-
对于 N沟MOSFET：Vgs 必须大于一定值才能导通。
-
对于 P沟MOSFET：Vgs 必须小于一定负值（如 -5V）才能导通。
✅ 二、怎么看数据手册上的驱动电压要求？
MOSFET 数据手册通常有以下几个重要参数：
| 参数名 | 含义 | 示例值 |
|---|---|---|
| Vth (Vgs(th)) | 栅极阈值电压，MOS刚刚开始导通 | 1V~4V |
| Rds(on) @ Vgs | MOS完全导通时的导通电阻和对应Vgs | 10V |
| Qg (总栅极电荷) | 驱动所需的电荷，和驱动电流相关 | 30~100nC |
✅ 三、不同类型MOS对驱动电压的要求
| 类型 | 推荐驱动电压范围 | 说明 |
|---|---|---|
| 普通 N 沟 MOSFET | 10V ±10% | 标准工业驱动电压 |
| 低压驱动 N 沟 MOSFET | 4.5V ~ 6V | 又叫 “Logic Level MOSFET”，适合5V系统 |
| 普通 P 沟 MOSFET | -10V ~ -12V | 栅极要拉低才能导通 |
| 高压/大功率 MOSFET | 通常仍为 10V 驱动 | 驱动电流要大 |
✅ 四、驱动电压过高或过低的影响
| 驱动电压 | 可能后果 |
|---|---|
| 过低 (<Vth) | MOS导通不完全、Rds(on)大、发热 |
| 刚好等于Vth | 导通弱，属于“线性区”，功耗大 |
| 过高 (>20V) | 超过最大Vgs额定值，烧毁MOS |
| 推荐值 (8~12V) | 导通彻底、损耗低 |
✅ 五、如何查找并选定驱动电压？
举个例子：IRF540N 的数据手册：
-
Vgs(th)：2~4V
-
Rds(on)：0.077Ω @ Vgs = 10V
-
最大 Vgs：±20V
🔎 所以它推荐 使用 10V 驱动电压，能确保MOS饱和导通，损耗最小。
mos如何减小开通时的过冲?
MOSFET 在开通瞬间出现过冲（Overshoot），常常是由于电路的寄生电感 + 栅极驱动过快导致的高速di/dt和dv/dt引发的“尖峰电压”或“振铃”，如果过冲太大，甚至可能损坏MOSFET或者产生EMI问题。
✅ 一、MOSFET开通过冲的产生原因
主要原因是以下几个因素的叠加：
| 原因 | 说明 |
|---|---|
| 寄生电感（PCB走线、电感器） | 电流变化太快 (di/dt)，电感产生反向电压 V=L⋅didtV = L \cdot \frac{di}{dt}V=L⋅dtdi |
| 电容-电感形成谐振电路 | MOSFET 的栅极电容、输出电容与 PCB 的寄生电感形成LC振荡 |
| 驱动速度太快 | 栅极电流太大，开关太快，dv/dt 太高导致振铃 |
| 布线不良 | 回路太大、地线阻抗高，容易产生噪声耦合 |
MOS的损耗怎么算的，在开关过程中有哪些损耗?
MOSFET 的总损耗可以分为两大类：
-
导通损耗（Conduction Loss）
-

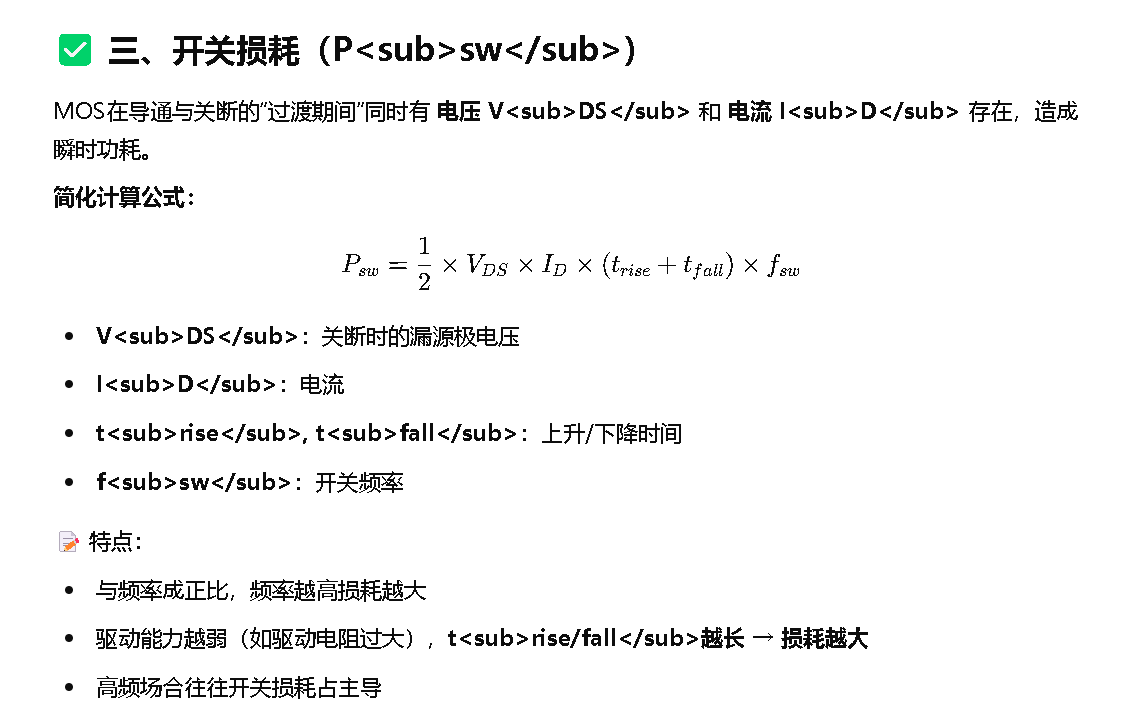

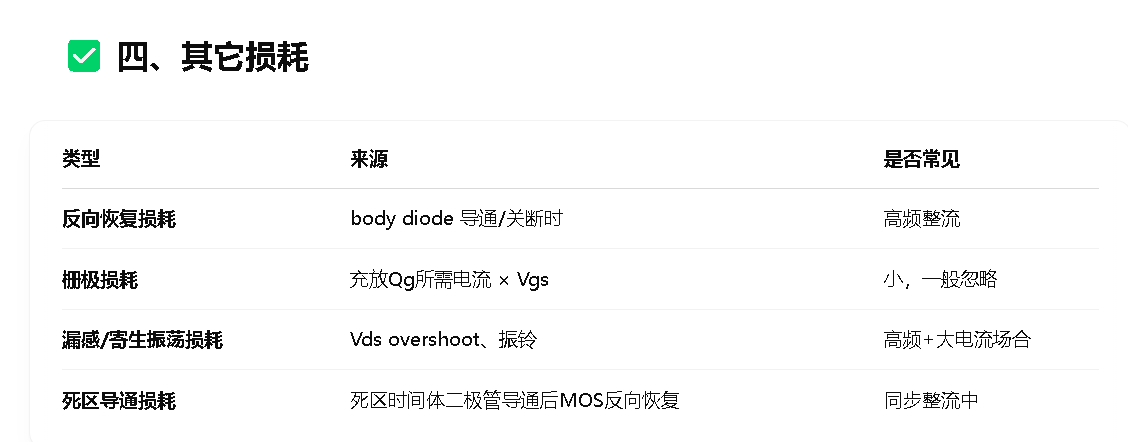

开关损耗（Switching Loss）
补充：实际测量损耗的方法
-
热成像：观察MOS温升
-
电流探头+示波器：计算瞬时功耗
-
示波器显示：
Vds×Id的波形，积分即功耗
MOS驱动芯片选取的时候考虑什么：
| 考虑因素 | 说明 |
|---|---|
| 驱动电压/电流能力 | MOSFET 栅极需要快速充放电，尤其在高频时。如果电流不够，MOS开启/关断慢，会发热严重。 |
| 驱动类型 | 是否是高低侧同时驱动（半桥）、低侧驱动、全桥驱动？ |
| 隔离需求 | 是否需要与控制逻辑隔离？如电源与MCU之间有高压差，就需要磁/光耦隔离。 |
| 工作电压等级 | 驱动芯片耐压必须高于电路中的最高电压。比如100V、600V甚至更高。 |
| 开关频率 | 高频应用要选反应快的芯片，比如SiC/GaN场合常用专用驱动器。 |
| 封装尺寸与布局 | PCB空间有限时要考虑封装紧凑、引脚合理的驱动芯片。 |
| 是否带保护功能 | 如欠压保护、过温保护、死区时间自动生成等更稳定可靠。 |
什么是米勒平台?米勒平台的造成原因：
“米勒平台”（Miller Plateau）是MOSFET或IGBT在开通或关断时的Vgs（栅源电压）曲线中，出现的一个电压保持不变的“平台”区间，这个现象是开关器件中非常典型的特征。
📌 一、米勒平台是什么？
当你给MOSFET加栅极驱动电压（比如从0V上升到12V）时，栅极电压不会线性上升，而是出现一个平台区 —— 即在一段时间内 Vgs 几乎保持恒定。这个平台就是我们说的“米勒平台（Miller Plateau）”。
在这个平台阶段：
-
栅极电压（Vgs）几乎不变
-
但你仍然需要不断注入电流
-
这段时间晶体管正在“导通”或“关断”，是最关键的转换阶段
⚙️ 三、米勒平台的成因
米勒平台是由于**“米勒电容效应”**造成的。具体说来，是 MOSFET 中的两个电容作用：
➤ 1. Cgd：栅-漏电容（Miller 电容）
-
当 MOSFET 导通时，漏极电压下降（或上升）
-
此时由于 Cgd 的存在，漏极电压变化会反馈影响栅极电压
-
造成栅极在这一阶段必须额外注入/释放电荷来抵消这个影响
-
导致 Vgs 暂时不变，出现“平台”
➤ 2. 工作过程中漏极电压变化快（dv/dt 大）
-
dv/dt 越大，米勒电容造成的影响越大，平台持续时间也越明显
📐 四、米勒平台的工程意义
| 项目 | 意义 |
|---|---|
| 驱动器设计 | 驱动器要提供足够的电流来快速充放电 MOS 的电容，穿过米勒平台 |
| 开关损耗 | 米勒平台期间 MOSFET 同时有电压和电流 → 损耗最大！要尽快通过 |
| 电磁干扰（EMI） | 平台期间的 dv/dt 也容易产生尖峰噪声，需要控制 |
MOS驱动电路的设计，为什么选用驱动芯片做不直接驱动?
一、为什么不能直接驱动MOSFET？
虽然从理论上，单片机的IO口也能输出高低电平，好像可以直接驱动MOSFET。但实际中有几个关键问题使得这样做是不可靠甚至危险的：
1. 驱动能力太弱
-
MCU 的 IO 口通常只能输出几 mA ~ 十几 mA 电流
-
而 MOSFET 的栅极本质上是一个电容（几百 pF 到几 nF）
-
驱动 MOSFET 时需要快速充/放这个电容 → 需要较大的电流（100mA~几安）
-
MCU 根本推不动，Vgs 上升太慢，导通延迟，发热增加，开关损耗变大
2. 不能实现高速开关
-
开关速度变慢 → 造成更大的开关损耗
-
高频（如 100kHz 甚至 MHz）开关场合，MCU根本跟不上节奏
-
容易造成 MOSFET 进入线性区工作，而不是开关状态 → 非常容易烧掉
3. 无法提供负压或隔离驱动
-
对于高边MOS或IGBT，要实现负压关断、浮地/高压隔离等功能，MCU做不到
-
特别是在半桥/全桥/三相桥结构中，高边MOS必须有隔离型驱动
-
例如：用磁耦（变压器）或光耦驱动芯片来保证安全与可靠性
4. 电压不匹配
-
很多功率MOSFET或IGBT要求栅极驱动电压 10~15V
-
而 MCU 输出电压一般是 3.3V 或 5V，不够
-
若Vgs不够高，MOS无法完全导通 → 导通电阻大、发热严重
🔧 二、驱动芯片的优势
| 优势 | 说明 |
|---|---|
| 强驱动能力 | 可提供0.5A~几安培的冲击电流，快速充放栅电容 |
| 电平转换 | 可接受低压输入（3.3V/5V）并输出高电压（10V/12V）驱动MOSFET |
| 死区控制/自举电路 | 半桥/全桥结构中常见功能，驱动芯片内置这些模块 |
| 短路保护/欠压保护 | 保护MOSFET安全，防止损坏 |
| 隔离能力 | 光耦驱动/磁耦驱动提供高压隔离，提高系统安全性 |
驱动电阻Rq的取值，它的选取依据?
驱动电阻（我们通常叫 栅极电阻 Rg 或你说的 Rq）的选取，是 MOS 驱动设计中非常关键的一部分。它是影响开关速度、振铃、EMI 和功耗之间平衡的核心元件。
✅ 一、栅极电阻 Rg（Rq）作用
-
控制MOS的开关速度（充放电时间）
-
抑制振铃（阻尼电感震荡）
-
降低EMI
-
保护驱动芯片（限制峰值电流）
✅ 二、选取栅极电阻的基本考虑因素
栅极电阻值不是一成不变的，它需要根据以下因素综合选取：
| 考虑因素 | 影响 |
|---|---|
| Qg（栅极电荷） | 决定栅极充放电所需电荷 |
| t_rise / t_fall | 你希望的开关时间（开关越快越有效率，但EMI也越大） |
| 驱动能力 | 驱动芯片的峰值电流输出能力 |
| PCB布线寄生电感 | 过小电阻可能引发栅极振铃 |
| 系统EMI要求 | 电流变化快 = EMI高，故可增加电阻降低EMI |
✅ 三、经验值与估算公式
✅ 1. 经验选值法（常用法）
| 场景 | 建议栅极电阻 Rg（单个MOS） |
|---|---|
| 高频、高速开关 | 1Ω ~ 4.7Ω |
| 中等速度、较稳健设计 | 10Ω ~ 33Ω |
| 多颗并联、共用驱动 | 每颗独立加10Ω ~ 47Ω |
✅ 2. 计算法：目标开关时间法
你如果知道你想让 MOS 的栅极电压 Vgs 在多少时间内变化，可以用：
Rg = (Vdrive × tr) / Qg
-
Vdrive：驱动电压（如 10V）
-
tr：你希望的上升时间（如 50ns）
-
Qg：栅极电荷（如 50nC）
✅ 3. 双电阻法（可选）
有些驱动方案用两个电阻，分别控制上升和下降速度：
-
上升：Rg_up（通常加在推挽驱动上拉路径）
-
下降：Rg_down（加在下拉路径）
这样能更灵活调节导通与关断速度。
✅ 四、过小 / 过大 Rg 的影响
| 电阻取值 | 影响 |
|---|---|
| 太小 | 导通太快、振铃严重、EMI高、可能Vgs过冲 |
| 太大 | 开关慢、损耗大、温升高、甚至MOS发热烧毁 |
✅ 五、实用技巧
-
预留位置焊接贴片电阻，调试阶段可以方便替换调试（或并电阻降值）
-
并联一个小二极管：快速下降时导通二极管，慢速上升时电阻生效，实现不同上升/下降速度
-
并TVS管保护栅极：防止驱动峰值损坏MOS管Vgs
✅ 六、总结建议
| 项目 | 建议 |
|---|---|
| 高频应用 | 起步选 4.7Ω，后期调试 |
| 高频+多并联 | 每颗并10Ω~22Ω |
| 振铃明显 | 尝试增加电阻值 |
| 低速/EMI敏感场合 | 增大电阻，牺牲速度换稳定性 |
| 对Rg不确定时 |
