Pulse Synchronization
- 脉冲同步（Pulse Synchronization）是 FPGA 设计中处理跨时钟域信号传输的常见问题和关键细节。
- 由于不同步的时钟域之间可能存在相位差或频率差异，可能会导致亚稳态问题或数据丢失。
- 脉冲同步的主要目标是确保一个时钟域中的脉冲信号能够在另一个时钟域安全接收。
脉冲同步代码实现
module nocdc (input wire clk_src, // 源时钟域时钟（快时钟）input wire clk_dst, // 目标时钟域时钟（慢时钟）input wire rst_n, // 异步复位信号（低电平有效）input wire pulse_in, // 源时钟域输入脉冲output reg pulse_out // 目标时钟域输出脉冲
);// 在源时钟域中对脉冲进行展宽reg pulse_in_sync;always @(posedge clk_src or negedge rst_n) beginif (!rst_n)pulse_in_sync <= 0;elsepulse_in_sync <= pulse_in ^ pulse_in_sync; // 展宽脉冲end// 双触发同步reg sync_ff1;reg sync_ff2;always @(posedge clk_dst or negedge rst_n) beginif (!rst_n)beginsync_ff1 <= 0;sync_ff2 <= 0;endelse beginsync_ff1 <= pulse_in_sync;// 第一级同步触发器sync_ff2 <= sync_ff1; // 第二级同步触发器endend// 边沿检测reg sync_ff3;always @(posedge clk_dst or negedge rst_n) beginif (!rst_n)sync_ff3 <= 0;elsesync_ff3 <= sync_ff2;end// 输出脉冲always @(posedge clk_dst or negedge rst_n) beginif (!rst_n)pulse_out <= 0;elsepulse_out <= sync_ff3 ^ sync_ff2;endendmodule
.vt 激励文件

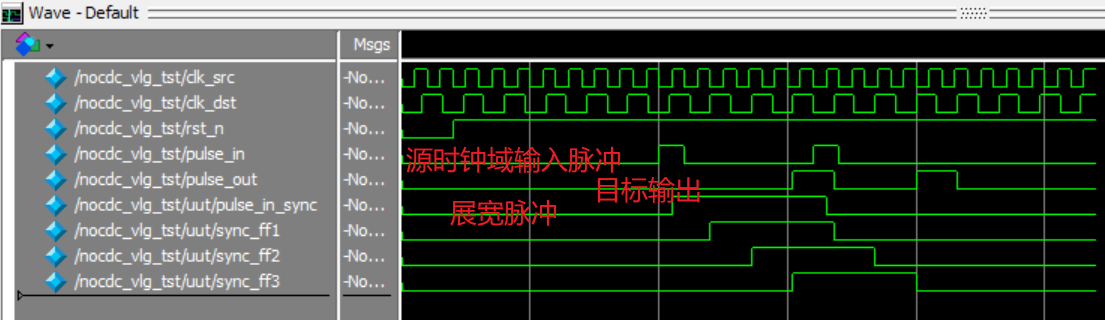

`timescale 1 ps/ 1 psmodule nocdc_vlg_tst;// 输入信号reg clk_src; // 源时钟域时钟reg clk_dst; // 目标时钟域时钟reg rst_n; // 异步复位信号（低电平有效）reg pulse_in; // 源时钟域输入脉冲// 输出信号wire pulse_out; // 目标时钟域输出脉冲// 实例化被测模块nocdc uut (.clk_src(clk_src),.clk_dst(clk_dst),.rst_n(rst_n),.pulse_in(pulse_in),.pulse_out(pulse_out));// 时钟生成：源时钟域时钟initial beginclk_src = 0;forever #5 clk_src = ~clk_src; // 100MHz (周期为 10ns)end// 时钟生成：目标时钟域时钟initial beginclk_dst = 0;forever #8 clk_dst = ~clk_dst; // 62.5MHz (周期为 16ns)end// 测试过程initial begin// 初始化信号rst_n = 0; // 复位信号初始为低电平pulse_in = 0; // 输入脉冲初始为低电平#20;rst_n = 1; // 释放复位信号// 等待一段时间观察输出#50;// 测试用例 2：连续多个脉冲#30;pulse_in = 1; // 第一个脉冲#10;pulse_in = 0;#50;pulse_in = 1; // 第二个脉冲#10;pulse_in = 0;// 等待一段时间观察输出#100;// 结束仿真$stop;endendmodule
CG
-
如果输入脉冲过于窄（小于源时钟周期），可能会导致展宽失败。
-
单个脉冲也能进行展宽
-
还可以根据需求选择上升沿或下降沿
module nocdc (input wire clk_src, // 源时钟域时钟（快时钟）input wire clk_dst, // 目标时钟域时钟（慢时钟）input wire rst_n, // 异步复位信号（低电平有效）input wire pulse_in, // 源时钟域输入脉冲output reg pulse_out // 目标时钟域输出脉冲
