【安卓15】分析录屏应用与原生投放和屏幕共享的联系，停止共享后录屏结束

一、问题概要

假如你有一个录屏应用，开启录屏后，安卓原生状态栏会显示一个红色的计时按钮，点击这个按钮弹弹出一个窗口可选择关闭或者停止共享，停止共享后录屏实际上已经停止输出数据了，你的录屏应用需要监听到这个事件进行自己的逻辑处理，除了这个按钮，在下拉状态栏的tile里面也有一个投放开关，点击关闭投放后也会结束录屏。

二、原因分析

录屏应用开启时，会先创建一个虚拟显示，然后利用录像机MediaRecorder开始录制，这里的虚拟显示场景需要用到两个关键的“人物”，一个是MediaProjection，它提供了权限管理和屏幕内容捕获的功能，一个是VirtualDisplay ，它一个虚拟的显示设备，可以将屏幕内容输出到指定的 Surface.一个简单的虚拟显示创建方法如下：

// 创建 MediaProjection 实例
MediaProjection mediaProjection = mediaProjectionManager.getMediaProjection(resultCode, data);// 创建 VirtualDisplay
virtualDisplay = mediaProjection.createVirtualDisplay("ScreenCapture",screenWidth,screenHeight,screenDensity,DisplayManager.VIRTUAL_DISPLAY_FLAG_AUTO_MIRROR,surface, // Surface 对象null,null
);

虚拟显示创建了之后，就需要一个“录像机”去记录数据，MediaRecorder的使用一般如下

MediaRecorder mediaRecorder = new MediaRecorder();
mediaRecorder.setVideoSource(MediaRecorder.VideoSource.SURFACE); // 使用 Surface 作为视频源
mediaRecorder.setOutputFormat(MediaRecorder.OutputFormat.MPEG_4); // 设置输出格式
mediaRecorder.setVideoEncoder(MediaRecorder.VideoEncoder.H264); // 设置视频编码器
mediaRecorder.setVideoSize(screenWidth, screenHeight); // 设置视频分辨率
mediaRecorder.setVideoFrameRate(30); // 设置帧率
mediaRecorder.setOutputFile(outputFilePath); // 设置输出文件路径
mediaRecorder.prepare(); // 准备录制
mediaRecorder.start(); // 开始录制

这个录像机需要一个输入源，所以MediaRecorder 使用 Surface 作为输入源，VirtualDisplay 的输出会被绑定到这个 Surface 上，

// 创建 Surface 并绑定到 MediaRecorder
Surface surface = mediaRecorder.getSurface();// 将 Surface 传递给 VirtualDisplay
virtualDisplay = mediaProjection.createVirtualDisplay("ScreenCapture",screenWidth,screenHeight,screenDensity,DisplayManager.VIRTUAL_DISPLAY_FLAG_AUTO_MIRROR,surface,null,null
);

停止录制时需要调用 stop() 方法，并释放资源

mediaRecorder.stop();
mediaRecorder.release();
virtualDisplay.release();
mediaProjection.stop();

在了解了这个录制基本原理之后，就可以分析原因了，分步骤来讲大概有如下几点原因

1、Surface 的依赖关系
MediaRecorder 使用 Surface 作为输入源（通过 setVideoSource(MediaRecorder.VideoSource.SURFACE) 配置）。
VirtualDisplay 的输出被绑定到这个 Surface 上。
当 VirtualDisplay 被释放或停止时，它不再向 Surface 输出数据，导致 MediaRecorder 没有新的帧数据可以录制。
关键点：
MediaRecorder 不会主动从其他地方获取数据，它完全依赖于绑定的 Surface 提供的帧数据。
如果 Surface 停止接收数据，MediaRecorder 就会“无米下锅”

2. VirtualDisplay 的生命周期
VirtualDisplay 的生命周期与 MediaProjection 紧密相关。
当调用 virtualDisplay.release() 或 mediaProjection.stop() 时，VirtualDisplay 会被销毁，停止向 Surface 输出数据。
此时，即使 MediaRecorder 仍在运行，也无法继续录制内容。

3. MediaRecorder 的行为
MediaRecorder 在录制过程中，会持续从绑定的 Surface 中拉取帧数据。
如果 Surface 没有新数据提供，MediaRecorder 会等待一段时间后抛出异常或直接停止录制。
这是因为 MediaRecorder 内部没有缓存机制来处理长时间无数据的情况。

知道原因之后就大概知道怎么改了，最简单的办法就是在停止共享后发送广播通知应用结束录屏。

三、修改源码

1、录屏应用本身添加虚拟显示回调

这是第一种最简单的方法就是在创建虚拟显示的时候监听回调，在onStop处理自己的逻辑

        mVirtualDisplay = mediaProjection.createVirtualDisplay(TAG, width, height, mScreenDensity,DisplayManager.VIRTUAL_DISPLAY_FLAG_AUTO_MIRROR, mediaRecorder.getSurface(), new VirtualDisplay.Callback() {@Overridepublic void onResumed() {//监听虚拟显示完成后再开启录像机，避免录屏前几帧黑屏super.onResumed();Log.i(TAG, "VirtualDisplay onResumed");mIsVirtualDisplayReady = true;startMediaRecorder();}@Overridepublic void onStopped() {//在这里实现自己的逻辑，比如释放资源保存录屏文件等等super.onStopped();Log.i(TAG, "VirtualDisplay onStopped");mIsVirtualDisplayReady = false;}}, null);

这种方式可以不改安卓framework，好处是实现简单，缺点是如果在多个地方使用了这个虚拟显示，会有意想不到的情况。我这里使用的是第二种方式

2、修改framework在点击停止共享时发送广播通知录屏结束

1、下拉状态栏tile的投屏开关修改如下
在stopCasting方法里面发送广播，源码路径：

frameworks/base/packages/SystemUI/src/com/android/systemui/statusbar/policy/CastControllerImpl.java

    @Overridepublic void stopCasting(CastDevice device) {final boolean isProjection = device.getTag() instanceof MediaProjectionInfo;mLogger.logStopCasting(isProjection);if (isProjection) {final MediaProjectionInfo projection = (MediaProjectionInfo) device.getTag();if (Objects.equals(mProjectionManager.getActiveProjectionInfo(), projection)) {if("你的应用包名".equals(mProjection.getPackageName())){Log.d(TAG, "send broadcast to stop screenrecorder");//send broadcastString RECEIVING_PACKAGE = "包名";Intent intent = new Intent("广播action");intent.setPackage(RECEIVING_PACKAGE);mContext.sendBroadcast(intent);}                mProjectionManager.stopActiveProjection();} else {mLogger.logStopCastingNoProjection(projection);}} else {mLogger.logStopCastingMediaRouter();mMediaRouter.getFallbackRoute().select();}}//别忘了导入
import android.content.Intent;
import android.util.Log;

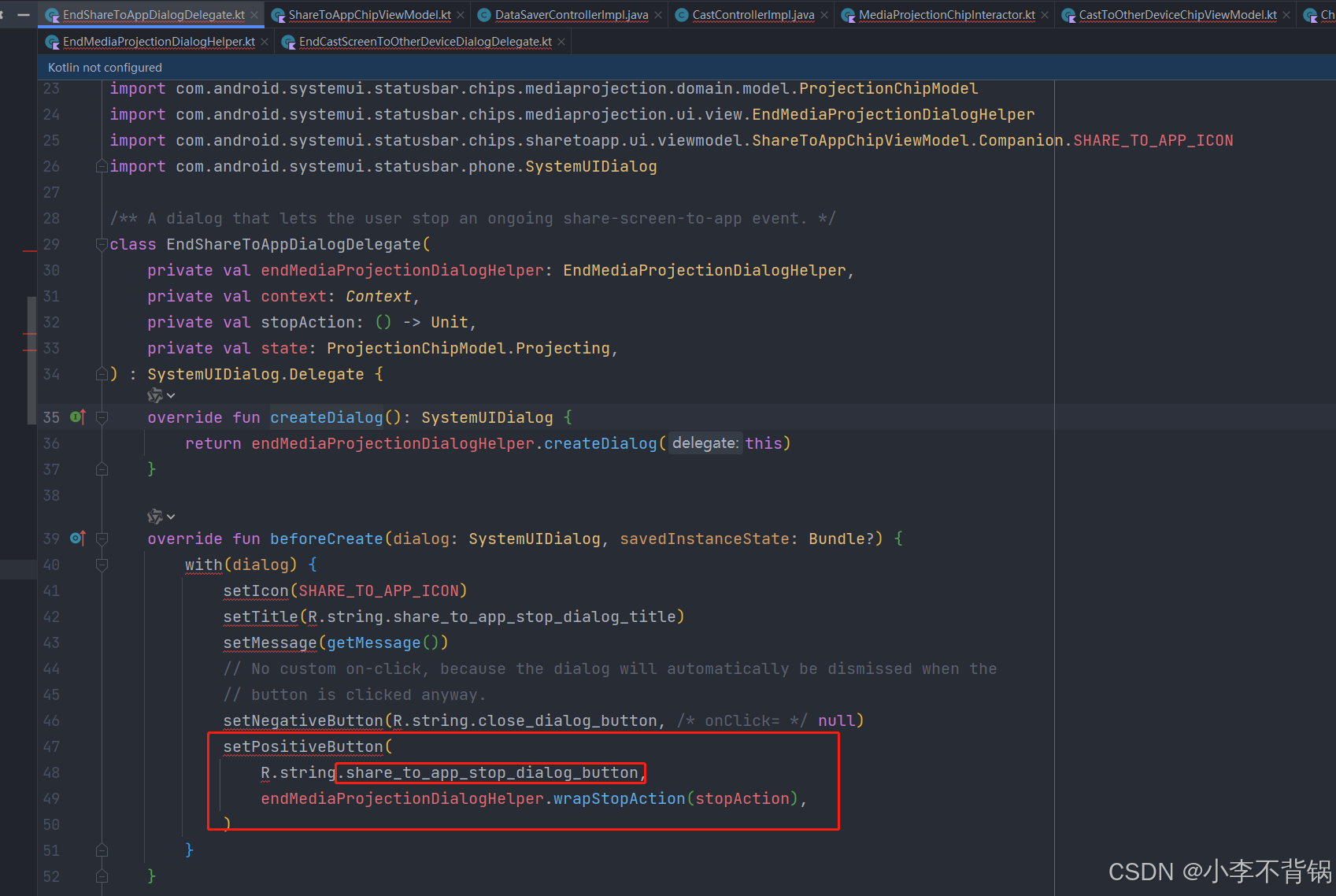

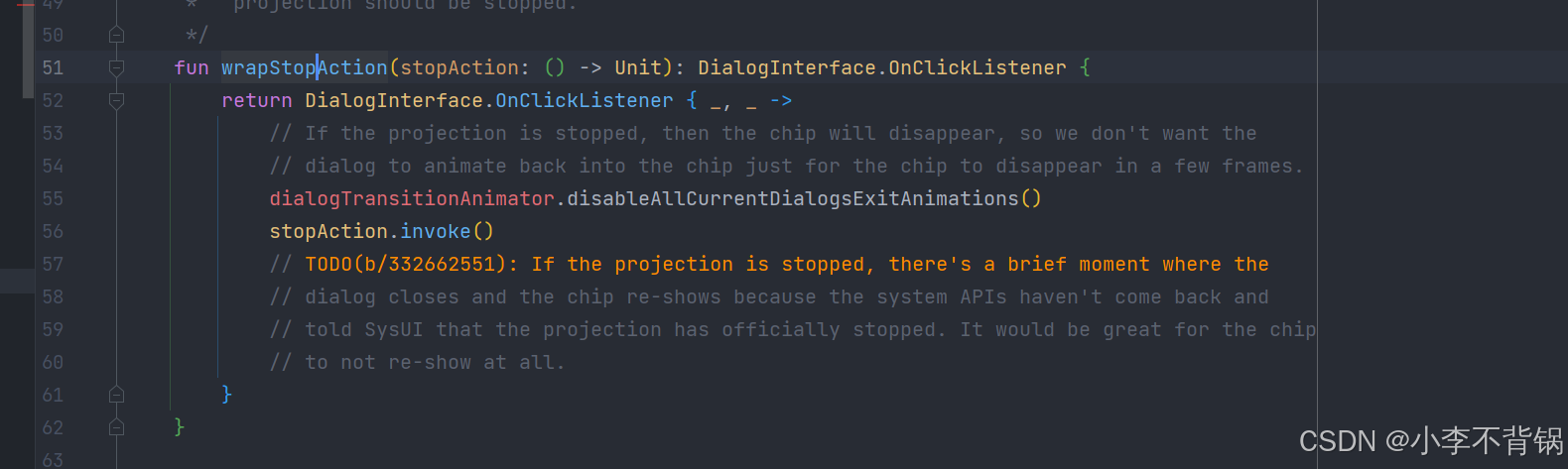

2、左上角红色的计时按钮结束录屏修改
源码路径：

frameworks/base/packages/SystemUI/src/com/android/systemui/statusbar/chips/sharetoapp/ui/viewmodel/ShareToAppChipViewModel.kt

这个代码时kt代码，跟踪源码时需要懂一点它的设计模式，这里给出具体修改如下

    /** Stops the currently active projection. */private fun stopProjectingFromDialog() {logger.log(TAG, LogLevel.INFO, {}, { "Stop sharing requested from dialog" })chipTransitionHelper.onActivityStoppedFromDialog()mediaProjectionChipInteractor.stopProjecting()sendStopScreenRecordingBroadcast()}private fun sendStopScreenRecordingBroadcast() {val receivingPackage = "包名"val intent = Intent("广播action").apply {setPackage(receivingPackage)}context.sendBroadcast(intent)Log.d(TAG, "send broadcast to stop screenrecorder")}
