AUTOSAR GPT驱动 (通用定时器驱动) 分析

AUTOSAR标准软件规范解析

GPT驱动是AUTOSAR基础软件中的一个重要模块，位于微控制器抽象层(MCAL)。该驱动负责初始化和控制微控制器内部的通用定时器(GPT)。本文档提供了对AUTOSAR GPT驱动规范的详细分析，包括架构、功能、API以及相关的配置选项。

GPT驱动作为MCAL层的一部分，为上层软件提供时间基础服务。它通过控制微控制器的硬件定时器，为系统提供基本的时间控制和测量功能。

在这里插入图片描述

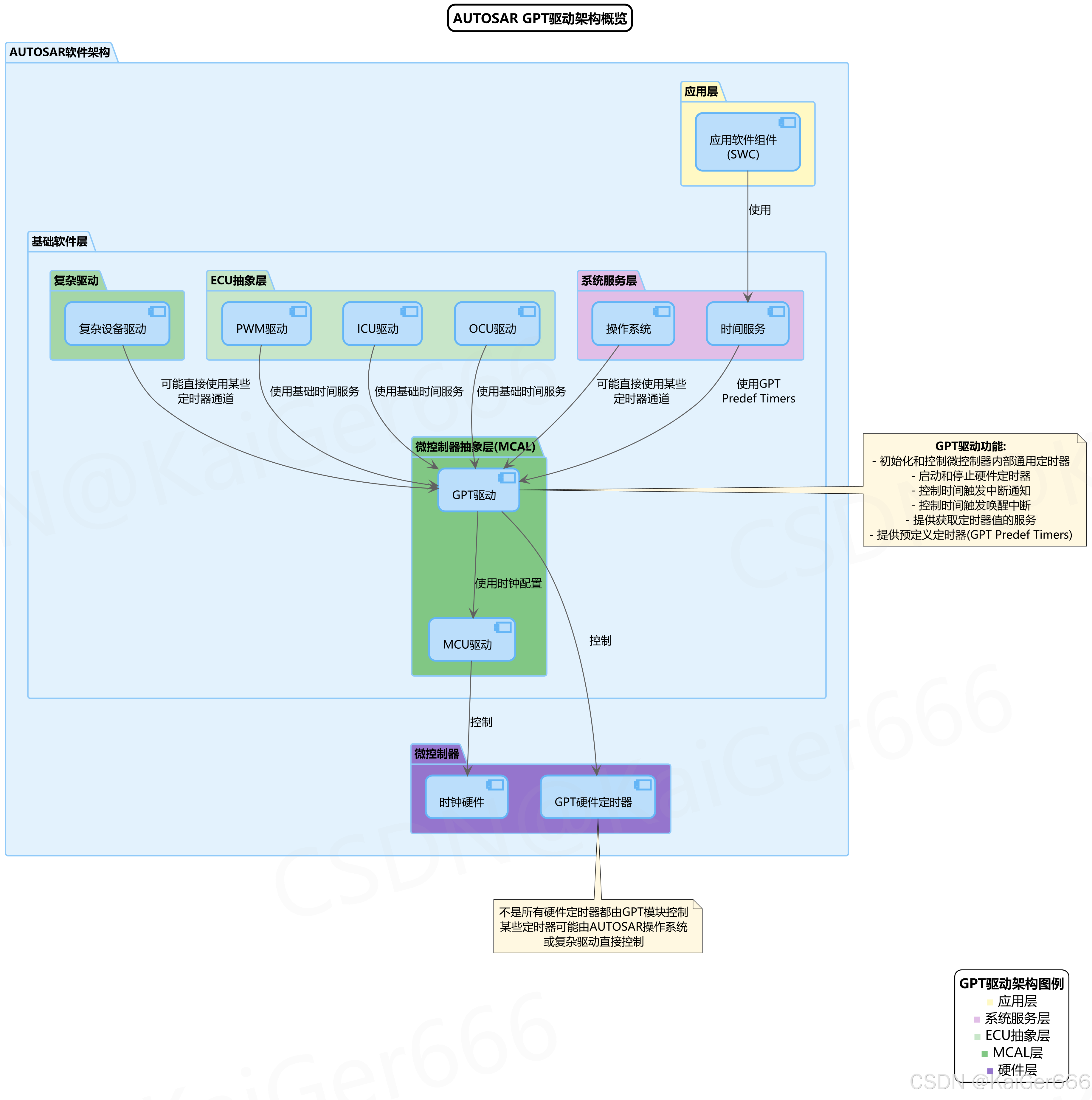

GPT驱动架构图展示了GPT模块在AUTOSAR架构中的位置和与其他模块的关系：

应用层：包含应用软件组件(SWC)，可以通过时间服务等高层API间接使用GPT功能
系统服务层：包括操作系统和时间服务等模块，它们使用GPT提供的功能
- 操作系统可能直接使用某些定时器通道
- 时间服务模块使用GPT提供的预定义定时器(GPT Predef Timers)
ECU抽象层：包括PWM驱动、ICU驱动和OCU驱动等，它们使用GPT提供的基础时间服务
微控制器抽象层(MCAL)：包含GPT驱动和MCU驱动
- GPT驱动直接控制GPT硬件定时器
- GPT驱动使用MCU驱动提供的时钟配置
复杂驱动：可能直接使用某些定时器通道，与操作系统类似
微控制器硬件：包括GPT硬件定时器和时钟硬件，这是GPT驱动直接控制的对象

需要注意的是，不是所有硬件定时器都由GPT模块控制。根据硬件和配置的不同，某些定时器可能由AUTOSAR操作系统或复杂驱动直接控制。

GPT驱动提供以下主要功能：

GPT驱动仅生成时间基础，更高级的时间基础功能由其他驱动模块提供，如：

GPT驱动模块由多个功能组件组成，协同工作以提供完整的定时器服务。

在这里插入图片描述

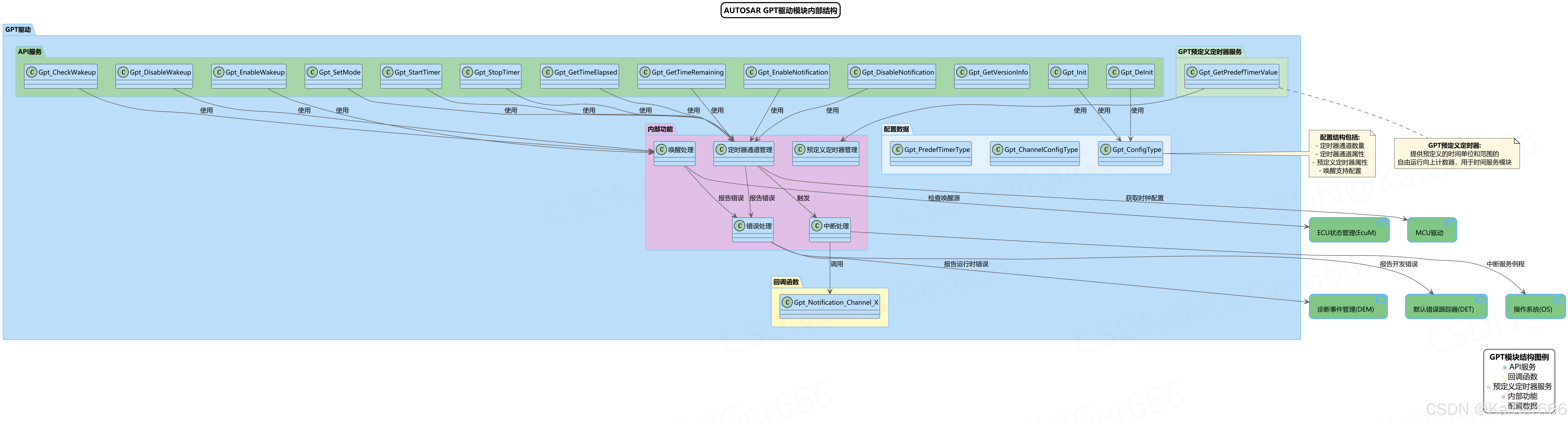

GPT驱动模块结构图展示了驱动内部的主要组成部分及其相互关系：

API服务：GPT驱动对外提供的接口函数
- Gpt_Init：初始化GPT驱动
- Gpt_DeInit：反初始化GPT驱动
- Gpt_GetVersionInfo：获取GPT驱动版本信息
- Gpt_StartTimer：启动定时器通道
- Gpt_StopTimer：停止定时器通道
- Gpt_GetTimeElapsed：获取已经过的时间
- Gpt_GetTimeRemaining：获取剩余时间
- Gpt_EnableNotification：启用通知功能
- Gpt_DisableNotification：禁用通知功能
- Gpt_CheckWakeup：检查唤醒源
- Gpt_SetMode：设置GPT驱动模式(正常/低功耗)
- Gpt_EnableWakeup：启用唤醒功能
- Gpt_DisableWakeup：禁用唤醒功能
回调函数：
- Gpt_Notification_Channel_X：定时器通道触发时的回调函数
GPT预定义定时器服务：
- Gpt_GetPredefTimerValue：获取预定义定时器的值
内部功能：
- 定时器通道管理：负责管理定时器通道的状态和操作
- 预定义定时器管理：管理预定义定时器功能
- 中断处理：处理定时器中断并调用通知回调
- 唤醒处理：管理唤醒相关功能
- 错误处理：处理开发和运行时错误
配置数据：
- Gpt_ConfigType：GPT驱动配置结构
- Gpt_ChannelConfigType：定时器通道配置结构
- Gpt_PredefTimerType：预定义定时器配置结构

GPT驱动与以下外部模块交互：

GPT驱动的初始化是使用该模块的第一步，通过调用Gpt_Init函数完成。

在这里插入图片描述

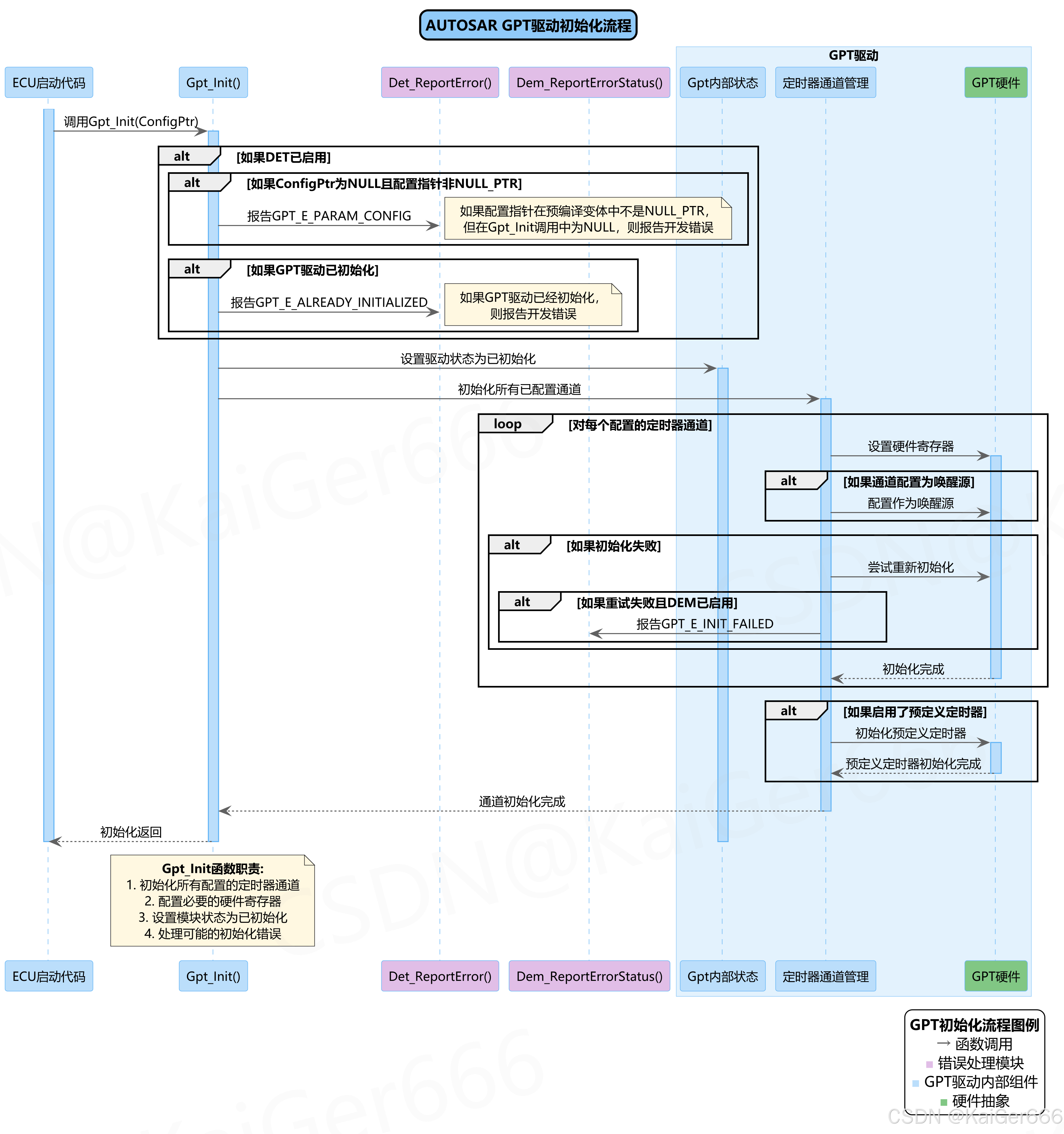

GPT驱动初始化流程图展示了从ECU启动代码调用Gpt_Init函数开始的完整初始化过程：

初始化检查：
- 如果DET已启用，检查配置指针是否为NULL（当配置指针不应为NULL时）
- 如果GPT驱动已初始化，检查是否重复初始化
状态设置：
- 设置驱动状态为已初始化
通道初始化：
- 遍历所有配置的定时器通道进行初始化
- 设置每个通道的硬件寄存器
- 如果通道配置为唤醒源，进行相应配置
- 如果初始化失败，尝试重新初始化
- 如果重试仍然失败且DEM已启用，报告初始化失败错误
预定义定时器初始化：
- 如果启用了预定义定时器，进行相应的初始化

Gpt_Init函数的主要职责包括：

GPT驱动内部实现了一个状态机，用于跟踪模块和各通道的状态。

在这里插入图片描述

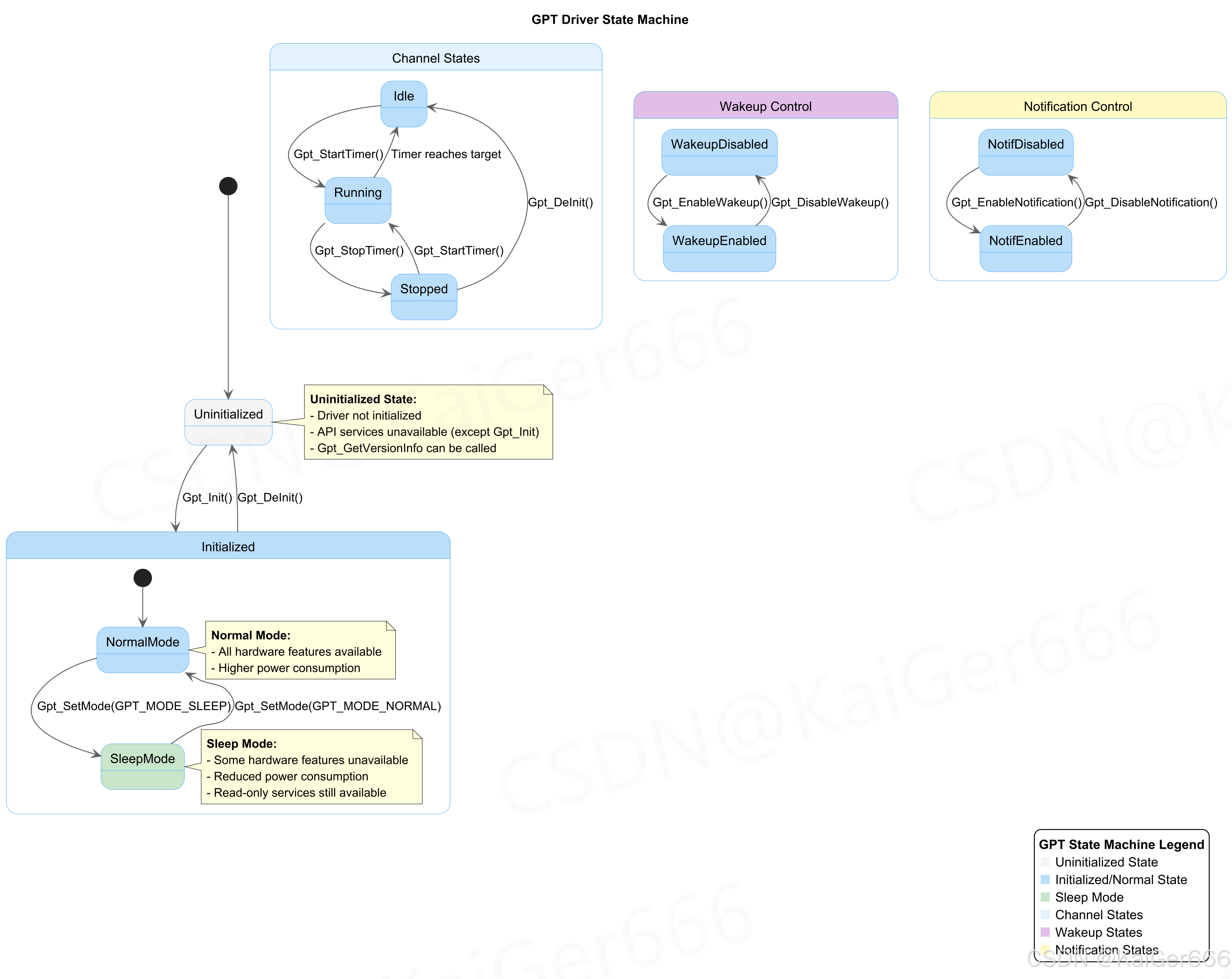

GPT驱动状态机图展示了驱动的不同状态及其转换条件：

模块主要状态：
- 未初始化状态：系统启动后的初始状态，大多数API服务不可用
- 已初始化状态：调用Gpt_Init后的状态，所有API服务可用
- 运行模式：正常运行模式，所有硬件功能都可用
- 低功耗模式：通过Gpt_SetMode(GPT_MODE_SLEEP)进入，部分功能不可用，减少功耗
通道状态：
- 通道空闲：通道未使用
- 通道运行中：通过Gpt_StartTimer启动
- 通道已停止：通过Gpt_StopTimer停止
唤醒状态：
- 唤醒已禁用：默认状态
- 唤醒已启用：通过Gpt_EnableWakeup启用
通知状态：
- 通知已禁用：默认状态
- 通知已启用：通过Gpt_EnableNotification启用

状态转换的主要触发条件：

GPT驱动实现了全面的错误处理机制，用于检测和报告开发错误和运行时错误。

在这里插入图片描述

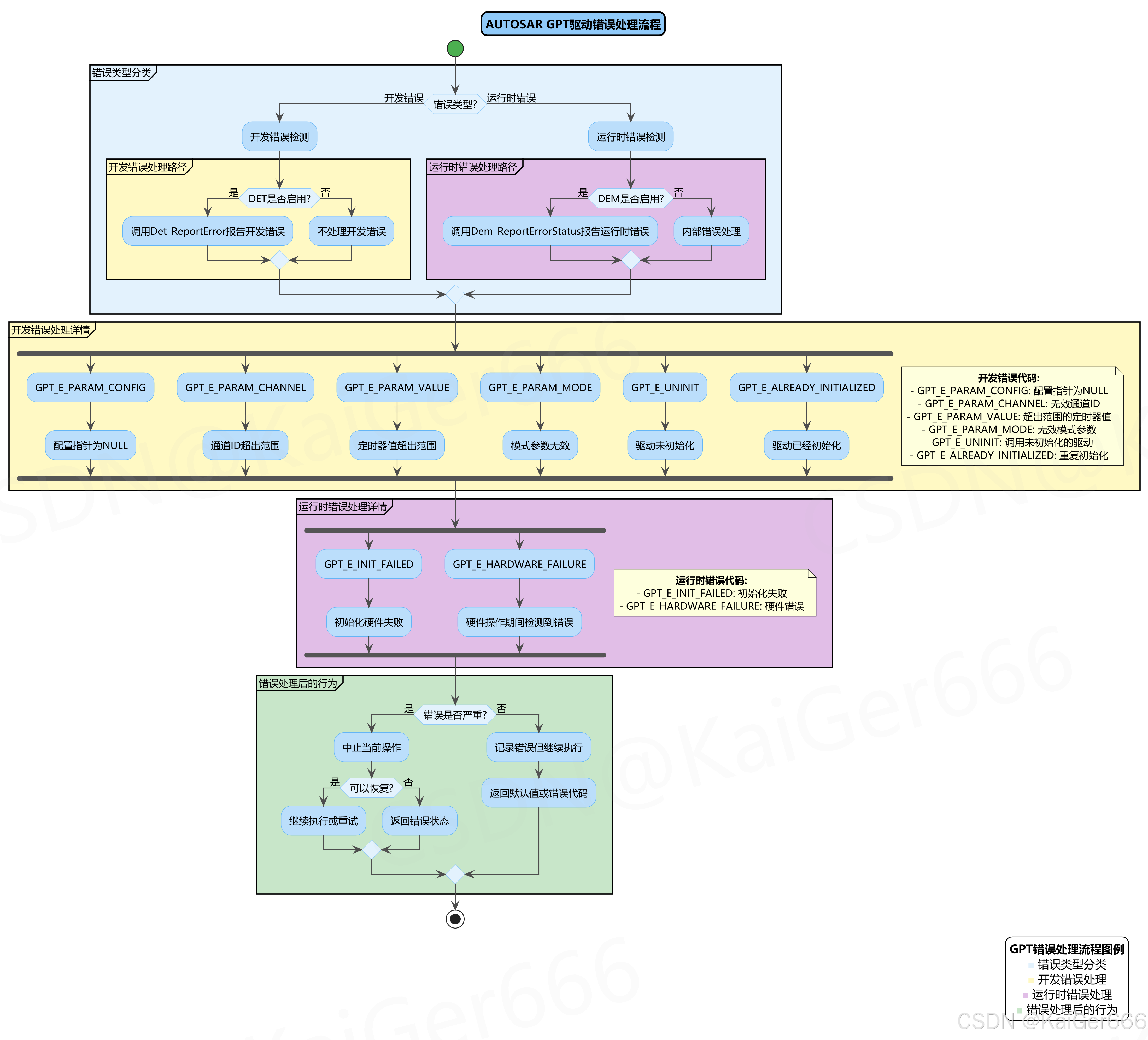

GPT驱动错误处理流程图展示了错误检测、分类和处理的过程：

错误类型分类：
- 开发错误：主要是参数验证和状态检查
- 运行时错误：主要是硬件相关错误
开发错误处理：
- 如果DET已启用，调用Det_ReportError报告开发错误
- 开发错误代码包括：
  - GPT_E_PARAM_CONFIG：配置指针为NULL
  - GPT_E_PARAM_CHANNEL：无效通道ID
  - GPT_E_PARAM_VALUE：超出范围的定时器值
  - GPT_E_PARAM_MODE：无效模式参数
  - GPT_E_UNINIT：调用未初始化的驱动
  - GPT_E_ALREADY_INITIALIZED：重复初始化
运行时错误处理：
- 如果DEM已启用，调用Dem_ReportErrorStatus报告运行时错误
- 运行时错误代码包括：
  - GPT_E_INIT_FAILED：初始化硬件失败
  - GPT_E_HARDWARE_FAILURE：硬件操作期间检测到错误
错误处理后的行为：
- 如果错误严重，中止当前操作
- 如果可以恢复，继续执行或重试
- 如果错误不严重，记录错误但继续执行
- 返回默认值或错误代码
