当我们完成零件设计，出工程图后，发现零件中部分属性值需修改，或漏掉一些属性值需要添加，也可能老旧的设计图纸需要统一规范。
这时我们用SOLIDWORKS自带的属性标签工具就可以快速完成文件的属性编辑。
1

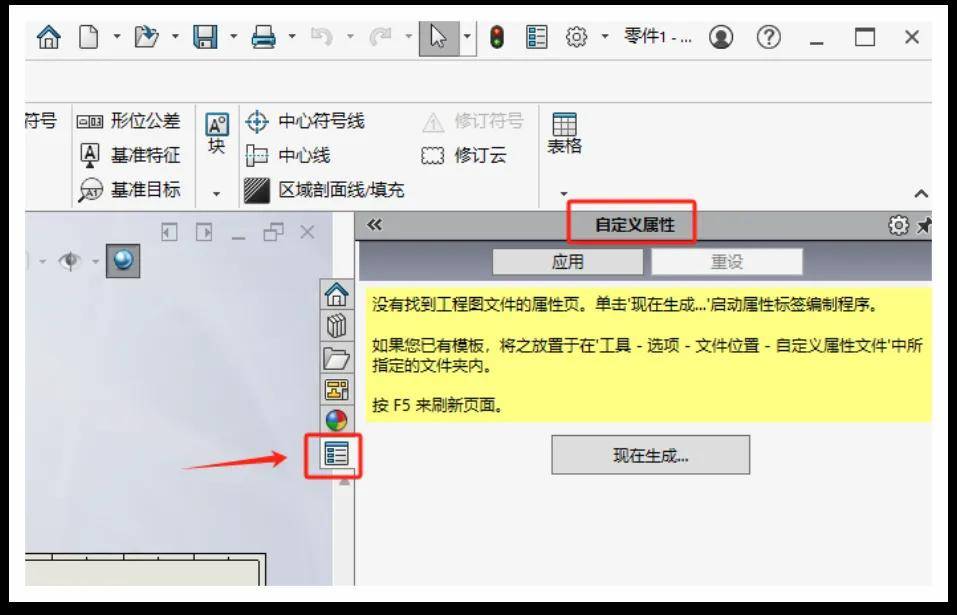

打开工程图纸，点击界面右侧菜单栏最下面的自定义属性选项。点击现在生成选项。
2

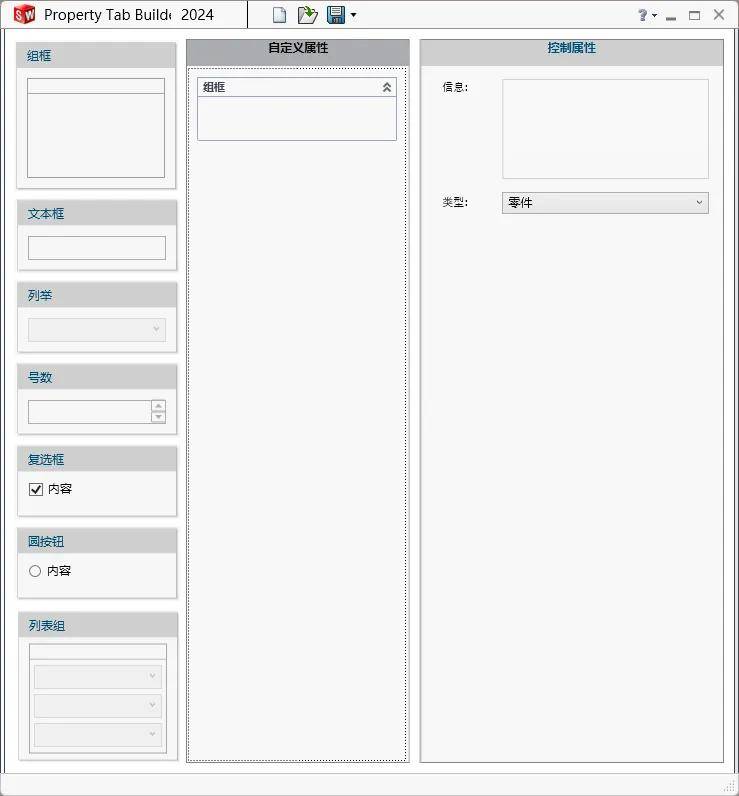

软件跳出属性标签编制程序界面，从左到右三部分，左侧：表单制作，中间：模版预览，右侧：表单控制选项。
表单制作栏：拖动这里的项目到模版预览中，添加我们需要的项目。
模版预览：预览创建的属性。活动项目会显示灰色。
表单控制选项：调整活动模板的属性和选项。
程序界面
3

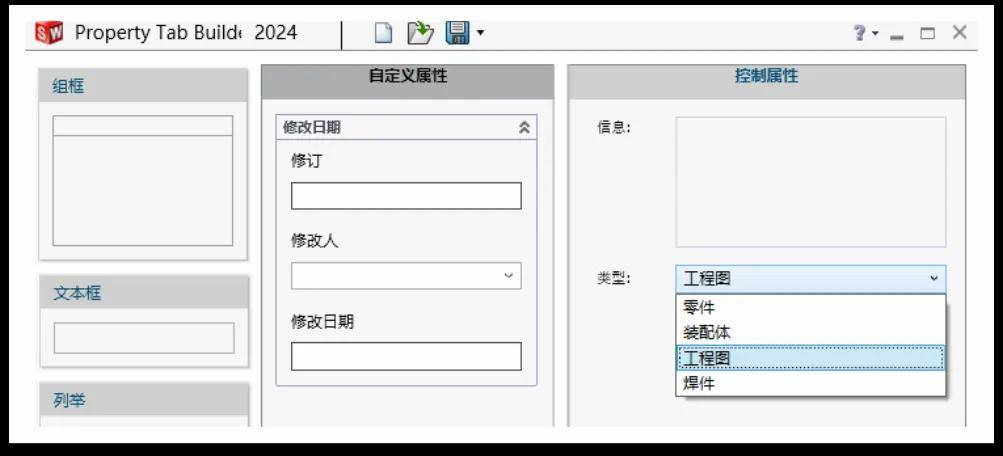

更改模板类型：
点击右侧表单控制栏中：类型选项，改为工程图。
修改类型
4

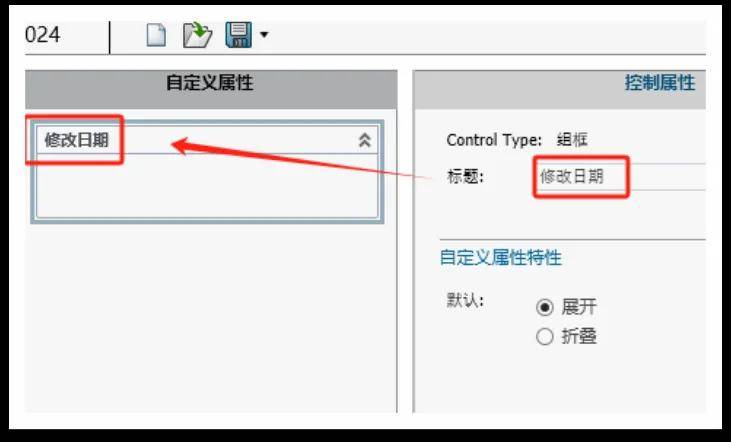

点击自定义属性的组框，激活当前图框，右侧可以修改此图框的标题。
图框标题
5

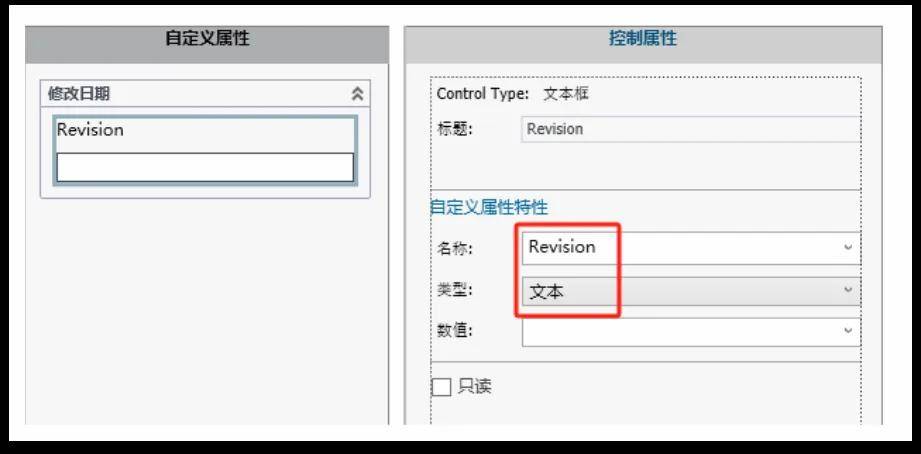

添加文字框：点击左侧文字框并拖动到中间修改日期组框中。
6

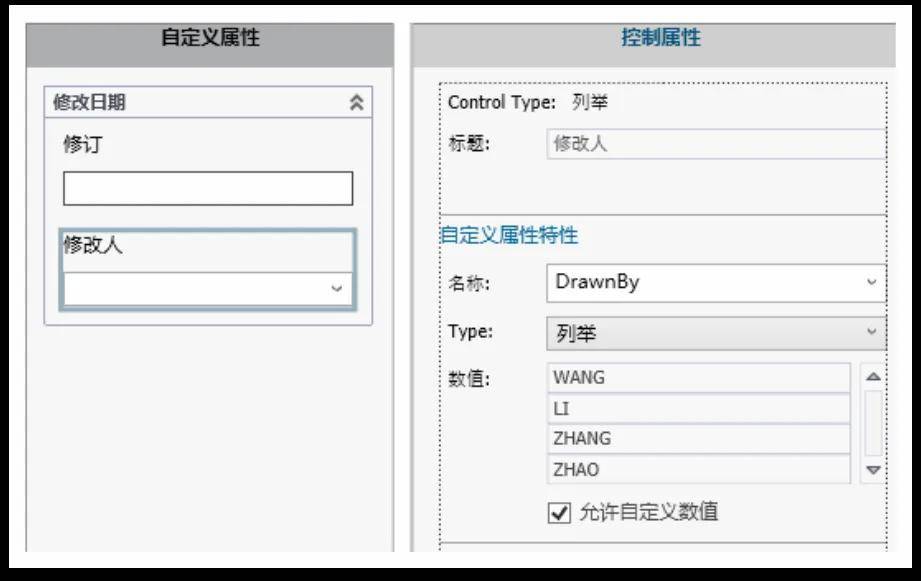

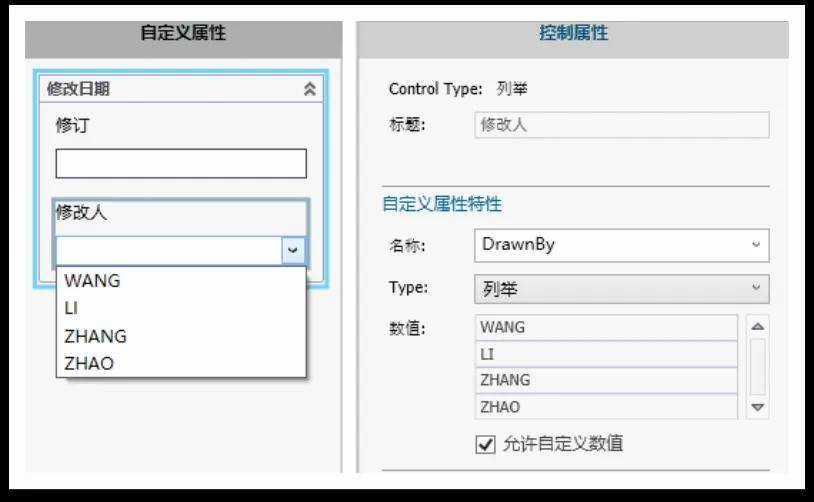

添加列举框：左侧点击列举框并拖动到修改日期框中。
修改图框名称，可选菜单的列举数值，勾选允许自定义数值，后期可手动修改框中信息。
列举框
列举框效果
7

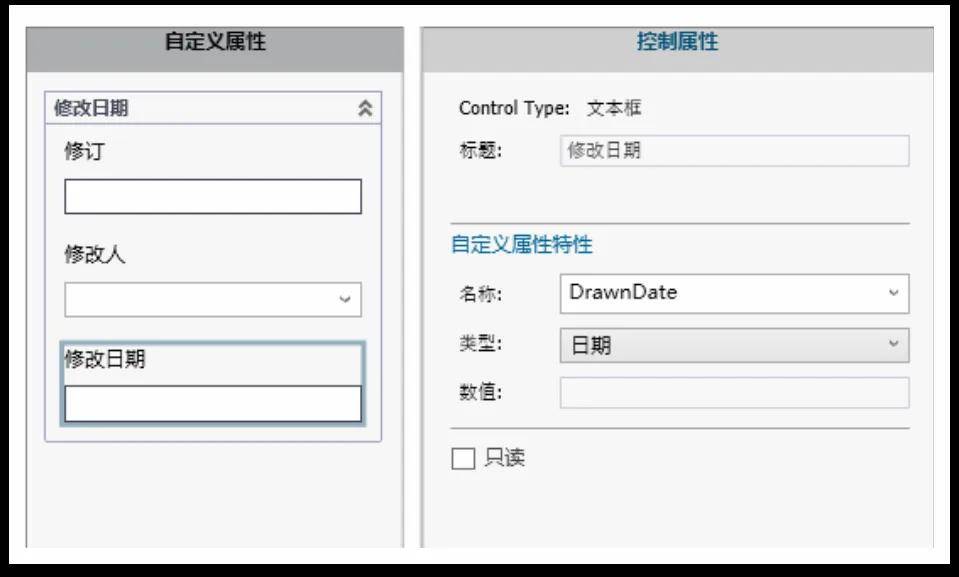

添加文本需修改日期：从左侧点击文本框并拖动到中间修改日期框中，并排序到最下面。修改新框的信息。
修改日期
8

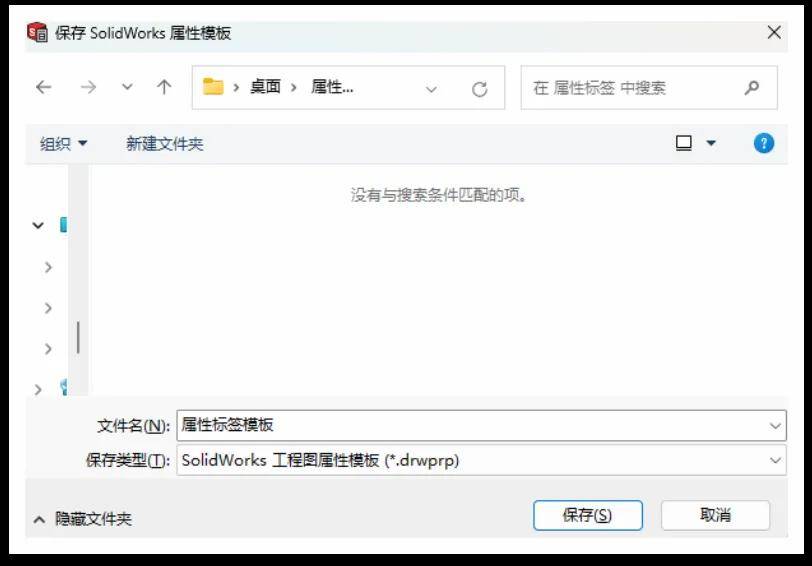

保存属性标签模版：点击界面最上方保存图标，修改文件名称和保存位置。
模板保存
9
在软件中添加属性模版文件。

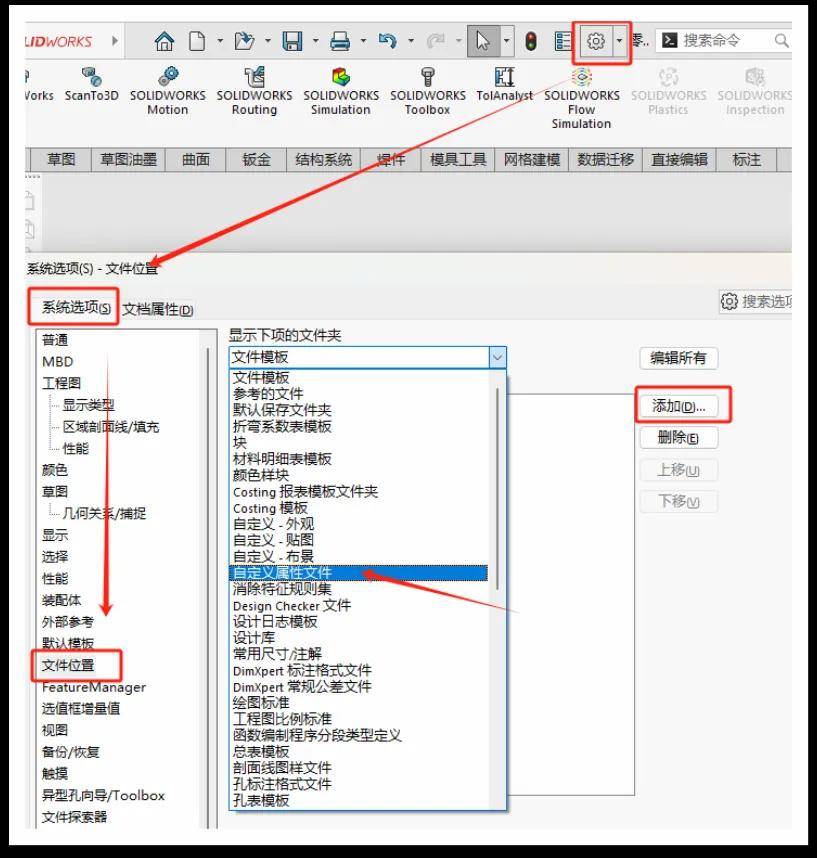

点击软件设置-系统选项-文件位置-自定义属性文件-删除原有文件位置并添加新的。（软件只支持一个属性文件夹）
10

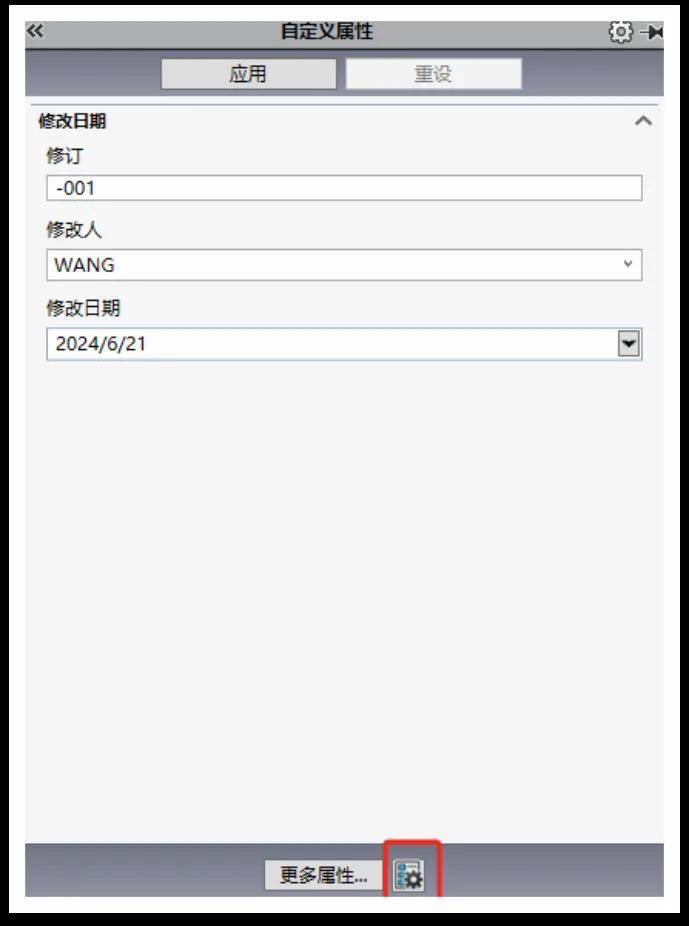

使用属性模板：打开工程图，点击右侧自定义属性选项，界面会调用创建的模版，修改其中设置后点击应用。
下拉菜单选日期
11

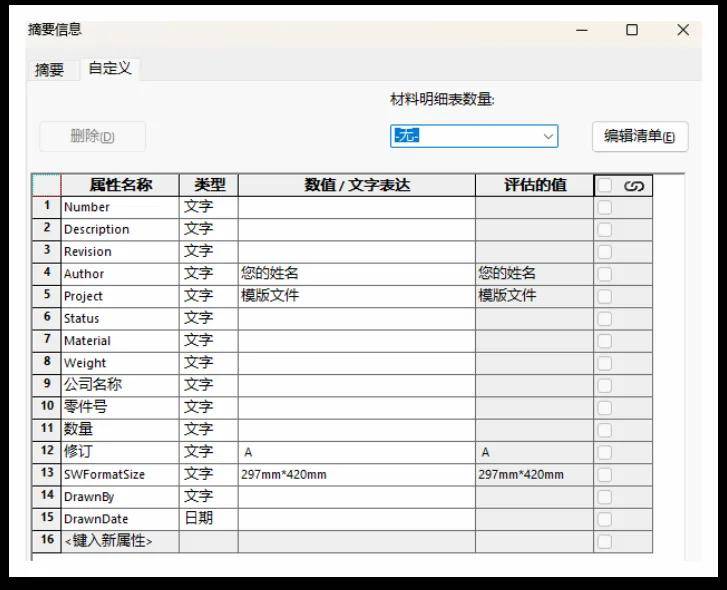

查看工程图属性：
原值
工程图属性已修改
12
如果需要修改属性模版：点击自定义属性下方右侧模版选项，选择属性标签编程程序，选择需要更改的模版文件，进行修改。
完成后保存替换源文件更新。
模版选项

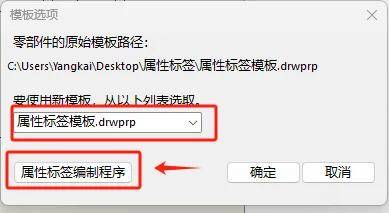

属性标签编程程序

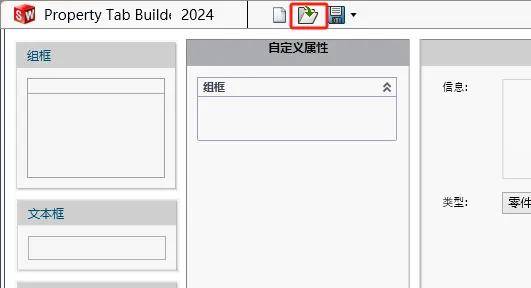

打开需要修改的模版文件
通过上述步骤，我们了解了如何在SOLIDWORKS中高效地管理和更新工程图纸的属性信息。
这一流程不仅适用于工程图，同样灵活地服务于零件、装配体及焊件等不同类型的文件，确保了设计数据的准确性和设计流程的标准化。
不同文件类型
