Linux内核进程调度实战案例分析

一、基础知识

1.current在内核中的含义

1. current 在内核中的含义

   • 在 Linux 内核中，current 是一个指向当前正在执行的进程（或线程）的 task_struct 结构体的指针。线程是特殊进程，共享进程相关资源和机制。
   • 此处 current 代表当前执行的主线程（因代码上下文与主线程相关），用于将其添加到等待队列。

2. 关于进程和线程在这种场景下的理解

   • 因 Linux 内核中线程与进程联系紧密，场景中的主线程可看作轻量级进程。将 current（主线程）添加到等待队列，本质是使其暂停执行，等待子线程完成任务这一条件触发，后续被唤醒继续执行。该机制用于实现线程（或进程）间同步，确保主线程在子线程完成关键操作后推进后续工作。

2. printk与dmesg-c

1. dmesg 命令的基本功能

   • dmesg 是用于查看和控制内核环形缓冲区（kernel ring buffer）的命令，记录系统启动过程及运行时内核产生的各种信息，包括设备初始化信息、驱动程序加载消息、硬件检测结果、系统错误和警告等。

2. dmesg -c 参数的作用

   • -c 选项用于清除内核环形缓冲区内容。执行 dmesg -c 后，之前存储的所有内核消息会被清空。
   • 例如，调试时检查并处理完缓冲区旧消息后，使用 dmesg -c 清除旧消息，以便后续清晰查看新产生的内核消息。

3. printk 函数与内核环形缓冲区的关系

   • 在 Linux 内核中，printk 函数用于在内核代码中输出信息，其输出的消息会进入内核环形缓冲区，是内核记录日志和调试信息的重要机制。
   • 例如，设备驱动开发中，驱动初始化函数被调用时，开发人员使用 printk 输出调试信息（如 [initializing device driver]），这些信息存储在内核环形缓冲区，可通过 dmesg 命令查看。

4. printk 消息的优先级和记录方式

   • printk 允许设置消息优先级，从低到高包括 KERN_DEBUG（调试信息，优先级最低）、KERN_INFO（一般信息）、KERN_WARNING（警告信息）、KERN_ERR（错误信息，优先级较高）等。
   • 不同优先级消息在环形缓冲区的记录和显示方式不同：低优先级消息（如 KERN_DEBUG）默认不立即显示在控制台，但会记录；高优先级消息（如 KERN_ERR）会立即显示在控制台并记录。
   • 例如，内核模块启动时资源分配错误，使用 printk(KERN_ERR, "Failed to allocate memory for [模块资源名称]"); 输出错误信息，该消息进入环形缓冲区，且很可能在控制台显示，方便定位问题。

3. unlikely宏的作用

1. unlikely 不是函数，而是一个宏定义

   • 作用是给编译器提供提示信息，优化代码分支执行顺序。其参数通常是条件表达式，编译器看到 unlikely 包裹的条件表达式时，会认为条件为真的概率低。
   • 例如代码 if (unlikely(root))，表示编译器被提示 root 非空（条件为真）的情况不太可能发生，编译器生成机器码时，可能将该分支代码放在不易被执行到的位置（如通过跳转指令减少流程转到该分支的概率），优化整体代码执行效率。

2. unlikely 在内核代码中的应用场景

   • 操作系统内核代码复杂，存在许多条件判断分支，部分分支在正常情况很少执行（如错误情况、特殊罕见的系统状态变化分支）。通过 unlikely 标记这些不常执行的分支，可让编译器更好地优化代码布局和执行顺序。
   • 比如内存分配失败、硬件设备出现罕见故障等场景对应的代码分支，通常用 unlikely 告知编译器这些情况相对不太可能出现，使编译器在优化代码时将更多资源（如缓存预取等优化策略）放在更可能执行的正常路径上，提升系统正常运行时的性能。

4.kthread_create和kthread_create_on_node的区别

1. kthread_create 和 kthread_create_on_node 的功能相似性
   • kthread_create和kthread_create_on_node函数都用于创建内核线程，目的是在内核空间启动新执行单元（线程），且都需传入线程函数作为线程主体内容。
2. kthread_create 在本文章中的适用性
   • 本文中使用kthread_create是因其为基础常用的创建内核线程方式。它会在当前节点创建线程，对于多数无特殊节点要求的情况已足够。该代码示例未涉及多核或多节点系统中指定线程创建节点需求，kthread_create能满足创建简单内核线程要求，且代码更简洁。
3. kthread_create_on_node 的特点和适用场景
   • kthread_create_on_node相较于kthread_create，多了用于指定线程创建节点的参数。在多核或多节点系统架构中，若要在特定节点创建线程（如利用特定节点资源，像连接的特定硬件设备；或实现特定性能优化，如平衡不同节点负载），就需用kthread_create_on_node。此示例未涉及多核 / 多节点复杂场景，使用kthread_create创建内核线程更合适，可避免引入不必要的节点参数，让代码聚焦在等待队列使用和线程同步实现上。

 5.Linux中创建内核线程、用户线程和LWP的API

1. 创建内核线程 API

• kthread_create
  • 函数原型：struct task_struct *kthread_create(int (*threadfn)(void *data), void *data, const char namefmt[], ...)
  • 参数说明：threadfn是线程要执行的函数；data是传递给该函数的参数 ；namefmt用于指定线程名称，可变参数部分可按需补充其他参数。
  • 功能：创建一个内核线程，但线程创建后不会立即运行，而是被放入等待队列。如需线程马上运行，需调用wake_up_process(struct task_struct *task)唤醒。
• kthread_run
  • 本质：它是一个宏定义。
  • 等效操作：先调用kthread_create创建内核线程，再调用wake_up_process唤醒线程，即创建后立即运行。
  • 返回值：成功时返回线程的地址。
• kthread_create_on_node
  • 函数原型：struct task_struct *kthread_create_on_node(int (*threadfn)(void *data), void *data, int node, const char namefmt[], ...)
  • 参数说明：与kthread_create基本类似，多了node参数，用于指定在哪个节点上创建线程，适用于多核或多节点系统架构。

2. 创建用户线程 API

• pthread_create
  • 函数原型：int pthread_create(pthread_t *thread, const pthread_attr_t *attr, void *(*start_routine)(void *), void *arg)
  • 参数说明：
    • thread是传出参数，用于存放新创建线程的线程 ID 。
    • attr用于设置线程属性，若为NULL，则创建默认属性线程。
    • start_routine是函数指针，指向线程要执行的函数。
    • arg是传递给start_routine函数的参数。
  • 功能：基于 POSIX 线程库（pthread 库）创建用户线程。Linux 下没有直接创建线程的系统调用，而是通过 pthread 库对底层接口进行封装。其底层是clone系统调用，通过设置不同参数实现线程创建，创建的线程共享进程的部分资源（如虚拟内存、文件系统信息等 ）。编译时需链接 pthread 库（如使用-lpthread参数 ）。

3. 创建轻量级进程（LWP）API

严格来说，Linux 没有专门独立用于创建 LWP 的 API。LWP 本质上是内核看待线程的方式，用户通过pthread_create创建用户线程时，底层实际是利用clone系统调用创建 LWP 。

• clone

  • 函数原型：int clone(int (*fn)(void *), void *child_stack, int flags, void *arg, ... /* pid_t *ptid, struct user_desc *tls, pid_t *ctid */ )

  • 参数说明：

    • fn是新执行流要执行的函数。
    • child_stack指定子进程 / 线程的栈地址。
    • flags是标志参数，用于控制共享资源情况，如CLONE_VM（共享虚拟内存 ）、CLONE_FS（共享文件系统信息 ）等 。
    • arg是传递给fn函数的参数。

  • 功能：比fork更灵活，既可以创建新进程，也可用于创建新线程（通过设置共享资源相关标志参数实现 ）。当使用pthread_create创建线程时，底层最终会调用clone并设置相应参数来创建具有共享资源特性的 LWP。

 6.等待队列

一、等待队列基本概念

等待队列（wait queue）是 Linux 内核中实现进程同步与互斥的机制，使进程在等待特定事件时进入睡眠状态，释放 CPU 资源，避免忙等待的资源浪费。

二、等待队列核心函数详解

1. 初始化函数

   • init_waitqueue_head：初始化等待队列头（wait_queue_head_t 结构体），包含链表指针等管理信息，为后续添加队列元素做准备，初始化结构体成员使其处于可用状态。
   • init_waitqueue_entry：初始化等待队列元素（wait_queue_entry_t 结构体），将当前进程（current）与元素关联，记录进程描述符（struct task_struct），以便后续唤醒。

2. 添加元素函数

   • add_waitqueue：将已初始化的队列元素添加到队列头管理的队列中，通过操作链表指针插入元素，构建完整队列，便于管理和遍历队列元素。

3. 进程进入等待状态函数

   • wait_event 系列：
     • wait_event/wait_event_interruptible：配合条件判断使进程进入等待。如 wait_event(head, condition)，若条件不满足，进程加入队列睡眠，直至条件为真。
     • 超时机制函数：如 schedule_timeout_uninterruptible，使进程进入不可中断睡眠，等待超时或被唤醒（如 time_out = schedule_timeout_uninterruptible(2000 * 10);）。
   • wait_event_interruptible：可中断等待的宏。检查条件，不满足则将进程加入队列进入可中断睡眠，直至条件满足或收到信号唤醒。例如：wait_event_interruptible(my_wait_queue_head, g_condition_variable == 1);

4. 唤醒函数

   • wake_up_interruptible：唤醒处于 TASK_INTERRUPTIBLE 状态的进程。遍历等待队列，唤醒所有可中断睡眠的进程，如设备驱动中数据传输完成后唤醒等待进程。
   • wake_up_process：通用唤醒函数，可唤醒指定进程（无论睡眠状态，如 TASK_INTERRUPTIBLE、TASK_UNINTERRUPTIBLE）。直接针对进程操作，传入目标进程的 task_struct 指针，如父进程唤醒子进程。

三、等待队列设计逻辑

1. 以队列头设置条件的原因

   • 逻辑统一性：确保所有入队进程等待相同事件，保证同步。例如，等待硬件准备好时，所有相关进程在条件满足时统一被唤醒。
   • 数据结构便利性：队列头管理链表，条件满足时内核通过队列头遍历并唤醒所有进程。若针对单个进程节点操作，会增加代码复杂度和维护成本，且易出现不一致。

2. 多节点处理机制
   当队列有多个节点，wait_event_interruptible 统一管理等待与唤醒。条件不满足时，所有进程睡眠；条件满足，内核遍历队列依次唤醒进程，使其恢复就绪态，经调度继续执行，确保同步与唤醒的一致性。

四、等待队列的功能与应用场景

1. 核心功能

   • 进程同步：进程等待资源可用或另一进程完成任务时，加入队列睡眠，直至被唤醒。
   • 事件驱动机制：内核中事件驱动操作（如设备驱动数据传输）依赖等待队列，硬件完成操作后唤醒等待进程。

2. 典型应用场景

   • 设备驱动程序：如进程向磁盘写数据，加入磁盘设备等待队列，磁盘操作完成后中断处理程序唤醒进程。
   • 进程间通信（IPC）：实现信号量、条件变量等同步原语，管理因等待资源或条件阻塞的进程。
   • 内核子系统交互：如网络子系统与文件系统交互时，相关进程通过等待队列同步操作（如网络数据写入文件系统）。

二、实战案例分析

1.ktconode.c

        这段代码是一个 Linux 内核模块，其主要功能是创建一个新的内核线程并将其唤醒。

【ktconode.c】

#include<linux/module.h>
#include<linux/pid.h>
#include<linux/sched.h>
#include<linux/wait.h>
#include<linux/kthread.h>int MyFunc_ThreadFunc(void *argc);//新进程用来打印新进程的pid
int MyFunc_ThreadFunc(void *argc){printk("调用线程函数MyFunc_ThreadFunc(...)\n");printk("打印输出当前进程的PID值为: %d\n",current->pid);printk("退出线程函数MyFunc_ThreadFunc(...)\n");return 0;
}//配置
static int __init kthreadCreateOnNode_Func(void){struct task_struct *pts = NULL;printk("调用数MyFunc_ThreadFunc(...)\n");pts = kthread_create_on_node(MyFunc_ThreadFunc,NULL,-1,"ktconode.c");printk("打印新线程的值: %d\n",pts->pid);//唤醒刚才新创建的内核线程/*这个线程只是被创建并等待执行其任务函数（在这个例子中是MyFunc_ThreadFunc），如果没有调用wake_up_process来手动唤醒它，内核没有理由自动将其唤醒进行调度，因为它没有等待任何内核已知的、会自动触发唤醒的事件。*/wake_up_process(pts);printk("打印当前进程的PID值: %d\n",current->pid);printk("退出数MyFunc_ThreadFunc(...)\n");return 0;
}//退出
static void __exit kthreadCreateOnNode_Exit(void){printk("正常退出函数kthread_create_on_node...\n");
}MODULE_LICENSE("GPL");
module_init(kthreadCreateOnNode_Func);
module_exit(kthreadCreateOnNode_Exit);

【Makefile】

# 指定要构建的内核模块对应的目标文件
obj-m := ktconode.o# 构建所有模块的目标规则
all:$(MAKE) -C /lib/modules/$(shell uname -r)/build M=$(PWD) modules# 清理模块的目标规则
clean:$(MAKE) -C /lib/modules/$(shell uname -r)/build M=$(PWD) clean

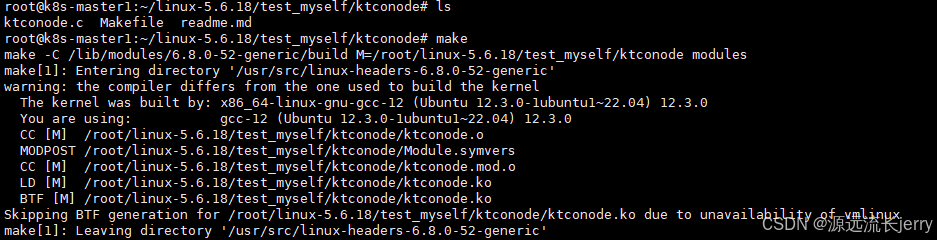

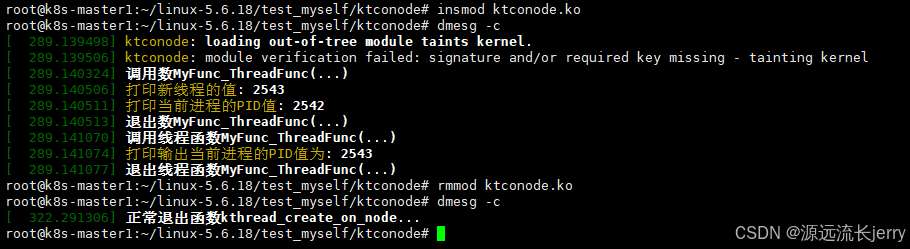

【编译插入卸载】

2. wait_single

        这段代码是一个 Linux 内核模块，其主要功能是创建一个子线程并模拟执行任务，同时让主线程等待子线程完成任务后再继续执行，通过等待队列机制实现主线程和子线程之间的同步。

【wakeup.c】

#include<linux/kernel.h>
#include<linux/module.h>
#include<linux/init.h>
#include<linux/wait.h>
#include<linux/sched.h>
#include <linux/kthread.h>//定义一个全局变量，作为子线程任务完成的标志，初始化0表示未完成
static int task_complete = 0;//等待队列头，用于协调主线程和子线程之间的同步
static wait_queue_head_t my_wait_queue_head;//子线程函数，模拟执行一些任务，这里简单的让线程睡眠一些时间代表执行任务的过程
static int my_thread_func(void *data){//KERN_INFO表示这是一个提供一般信息（informational）的消息printk(KERN_INFO "子线程开始执行任务\n");//模拟子线程执行任务，这里简单的让线程睡眠一段时间代表执行任务的过程//set_current_state函数用于设置当前进程的状态,可中断睡眠状态：TASK_INTERRUPTIBLE是进程状态的一种，表示进程处于睡眠（等待）状态，并且可以被信号（signal）中断set_current_state(TASK_INTERRUPTIBLE);//schedule_timeout函数用于使当前进程（或线程）进入睡眠状态一段时间，主动让出 CPU，之后再被唤醒继续执行。这是一种基于时间的调度机制schedule_timeout(3 * HZ);//任务完成，修改标志变量task_complete = 1;printk(KERN_INFO "子线程执行完毕\n");//唤醒在等待队列中等待的主线程任务wake_up_interruptible(&my_wait_queue_head);printk(KERN_INFO "子线程执行完毕\n");return 0;
}//模拟初始化函数，在这里创建子线程，将主线程添加到等待队列中等待子线程完成任务
static int __init my_module_init(void){printk(KERN_INFO "模块初始化开始\n");//初始化等待队列头init_waitqueue_head(&my_wait_queue_head);//创建子线程struct task_struct *thread = kthread_create(my_thread_func,NULL,"my_subthread");if(thread){wake_up_process(thread);printk(KERN_INFO "子线程创建成功并已唤醒\n");}else{printk(KERN_INFO "子线程创建失败\n");return -1;}//将主线程添加到等待队列中等待条件满足（即子线程完成）wait_queue_entry_t wait_entry;init_waitqueue_entry(&wait_entry,current);add_wait_queue(&my_wait_queue_head,&wait_entry);//设置等到条件，等待子线程任务完成printk(KERN_INFO "主线程进入等待状态，等待子线程完成任务\n");wait_event_interruptible(my_wait_queue_head,task_complete == 1);printk(KERN_INFO "主线程被唤醒，子线程任务已完成，继续执行\n");return 0;
}// 模块退出函数，简单打印退出信息
static void __exit my_module_exit(void)
{printk(KERN_INFO "模块退出\n");
}MODULE_LICENSE("GPL");
module_init(my_module_init);
module_exit(my_module_exit);

【Makefile】

# 指定要构建的内核模块对应的目标文件
obj-m := wakeup.o# 构建所有模块的目标规则
all:$(MAKE) -C /lib/modules/$(shell uname -r)/build M=$(PWD) modules# 清理模块的目标规则
clean:$(MAKE) -C /lib/modules/$(shell uname -r)/build M=$(PWD) clean

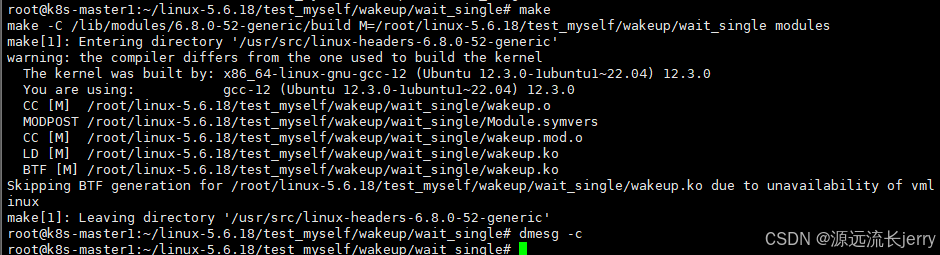

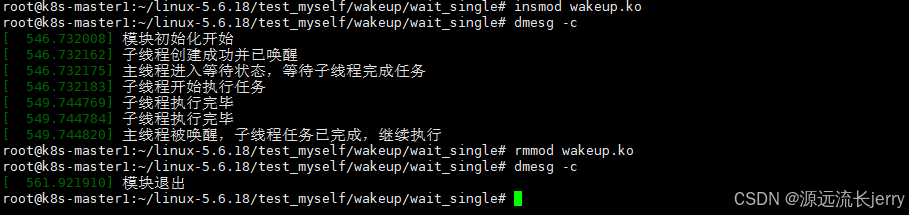

【编译插入卸载】



3.wait_muti

        这段代码同样是一个 Linux 内核模块，其核心功能是利用等待队列实现多个线程对共享资源的同步访问。具体而言，创建了两个线程（线程 1 和线程 2），它们会等待共享资源达到特定条件。同时，存在一个模拟的资源更新函数，它会不断更新共享资源的值，当共享资源的值满足线程的等待条件时，唤醒相应的线程。

【wakeup.c】

#include <linux/init.h>
#include <linux/module.h>
#include <linux/kernel.h>
#include <linux/wait.h>
#include <linux/sched.h>
#include <linux/kthread.h>// 定义等待队列头
wait_queue_head_t my_wait_queue_head;// 模拟共享资源
int shared_resource = 0;// 线程1等待条件
int thread1_condition = 5;
// 线程2等待条件
int thread2_condition = 10;//线程函数1
static int thread_fun_1(void *data){printk(KERN_INFO "线程1: 开始等待，等待共享资源达到 %d\n",thread1_condition);wait_event_interruptible(my_wait_queue_head,shared_resource >= thread1_condition);printk(KERN_INFO "线程1：满足条件，被唤醒，共享资源当前值为 %d\n", shared_resource);return 0;
}// 线程函数2
static int thread_func_2(void *data)
{printk(KERN_INFO "线程2：开始等待，等待共享资源达到 %d\n", thread2_condition);wait_event_interruptible(my_wait_queue_head, shared_resource >= thread2_condition);printk(KERN_INFO "线程2：满足条件，被唤醒，共享资源当前值为 %d\n", shared_resource);return 0;
}//模拟更新共享资源的函数类似一个生产者的角色
static void update_shared_resource(void){while(shared_resource < 15){shared_resource++;printk(KERN_INFO "更新共享资源，当前值为 %d\n", shared_resource);if (shared_resource >= thread1_condition) {wake_up_interruptible(&my_wait_queue_head);}if (shared_resource >= thread2_condition) {wake_up_interruptible(&my_wait_queue_head);}//简单模拟一些延迟，让过程更符合情况，schedule_timeout单位是jiffies，即几*HZ就是休眠几秒set_current_state(TASK_INTERRUPTIBLE);schedule_timeout(1 * HZ);}
}//模块初始化的函数
static int __init my_module_init(void){//初始化等待队列头init_waitqueue_head(&my_wait_queue_head);printk(KERN_INFO "模块初始化\n");//创建线程1struct task_struct *thread1;//这个函数相当于kthread_create和wake_up_process的组合thread1 = kthread_run(thread_fun_1,NULL,"thread_1");if (IS_ERR(thread1)) {printk(KERN_ERR "创建线程1失败\n");return PTR_ERR(thread1);}//手动将线程1添加到等待队列中wait_queue_entry_t wait_entry_1;init_waitqueue_entry(&wait_entry_1,thread1);add_wait_queue(&my_wait_queue_head,&wait_entry_1);//创建线程2struct task_struct *thread2;thread2 = kthread_run(thread_func_2, NULL, "thread_2");if (IS_ERR(thread2)) {printk(KERN_ERR "创建线程2失败\n");return PTR_ERR(thread2);}// 手动将线程2添加到等待队列的相关初始化及添加操作wait_queue_entry_t wait_entry_2;init_waitqueue_entry(&wait_entry_2, thread2);add_wait_queue(&my_wait_queue_head, &wait_entry_2);//启动更新共享资源函数，模拟资源更新的过程update_shared_resource();return 0;
}// 模块退出函数
static void __exit my_module_exit(void)
{printk(KERN_INFO "模块退出\n");
}module_init(my_module_init);
module_exit(my_module_exit);
MODULE_LICENSE("GPL");

【Makefile】

# 指定要构建的内核模块对应的目标文件
obj-m := wakeup.o# 构建所有模块的目标规则
all:$(MAKE) -C /lib/modules/$(shell uname -r)/build M=$(PWD) modules# 清理模块的目标规则
clean:$(MAKE) -C /lib/modules/$(shell uname -r)/build M=$(PWD) clean

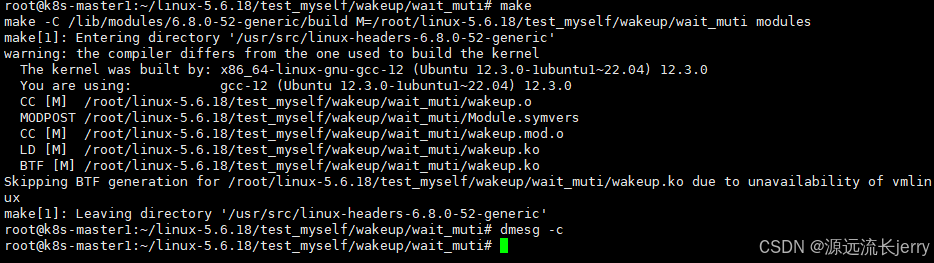

【编译插入卸载】
