1：前言
对于我们初学者而言，CTE全称为Classfication Tree Edit 分类树编辑，初次接触，也看了一些用户手册的简绍，看着云里雾里的。
2：学习思路
建议大家，结合着打开软件，一步一步的跟着用户手册的简绍，一步一步自己操作。一点一点做笔记，除了这么干，我也找不到更好的学习办法！
3：进入正题 CTE

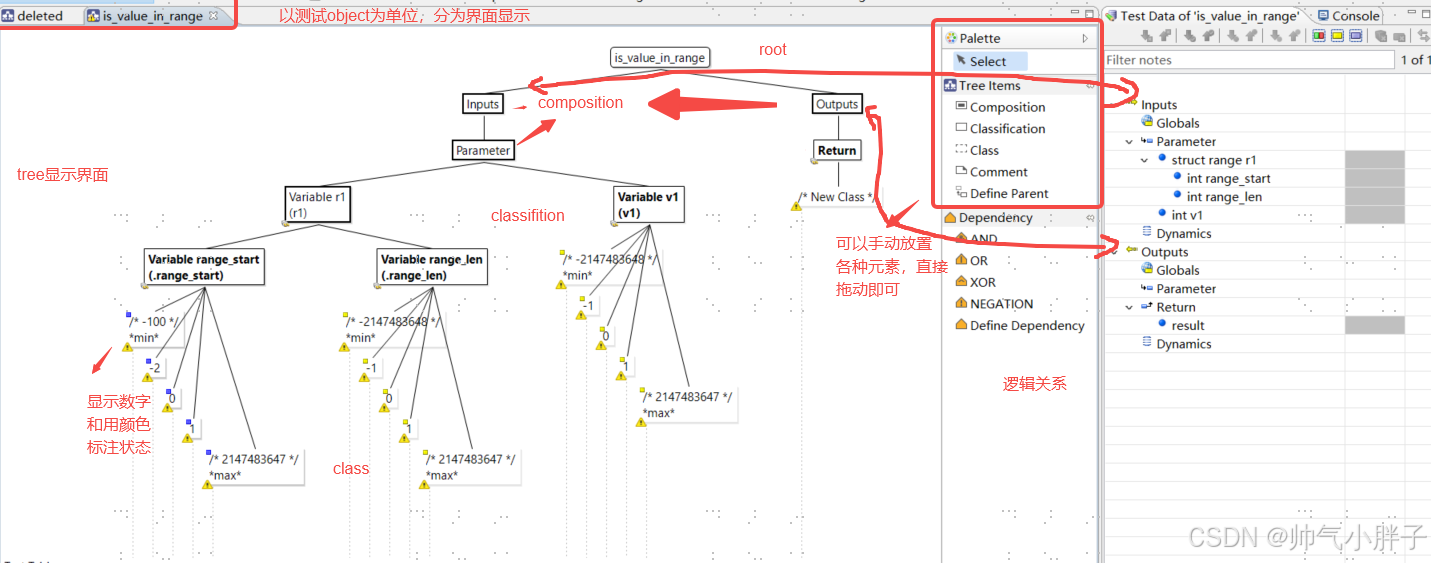

既然先不理解，我们先学基本操作，在学习CTE之前，我们已经学习了，如何添加工程，添加module，添加源文件，编译，设置用例，TIE测试接口设置，TDE测试数据设置，RM(requirementManagement 需求管理)，以及报告的输出等一系列，基本操作。等到学习CTE时。我们直接打开CTE的Prespective，得到如下界面
3.1 从结构上CTE

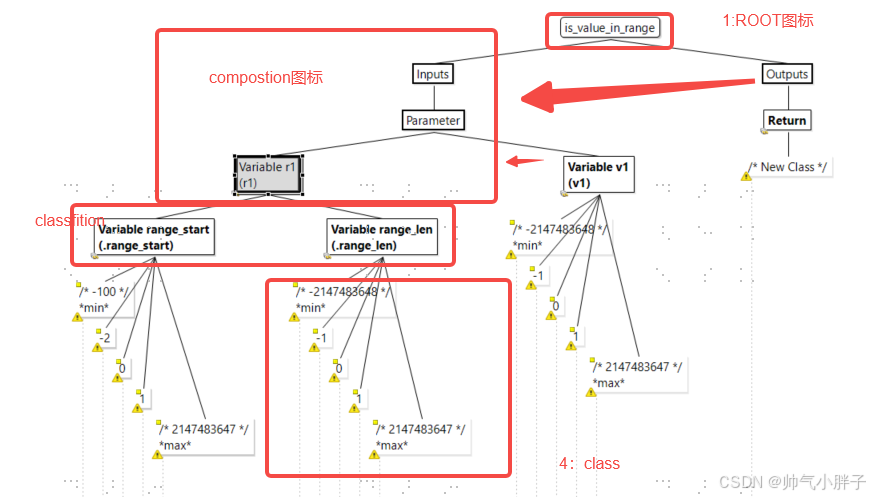

我们先从结构划分上，来看CTE的组成，如下图
**1） root图标
每一个测试object对应一个如上图所示的树结构。每一个树结构中仅仅只能存在一个root图标。
也很好理解，一棵树也只能存在一个根（root）
**2）compostion图标
包含了input output Parameter variable r/v 这些都是属于compostion图标
**3）classfition图标
简单理解就是具体到哪一个参数命，这个参数在树图中，就被称为一个classfition
**4）class图标
简单可以理解为，具体参数赋予的具体值，在树图中称为一个class
3.2 尝试理解TDE中的结构与树图中结构的关联性

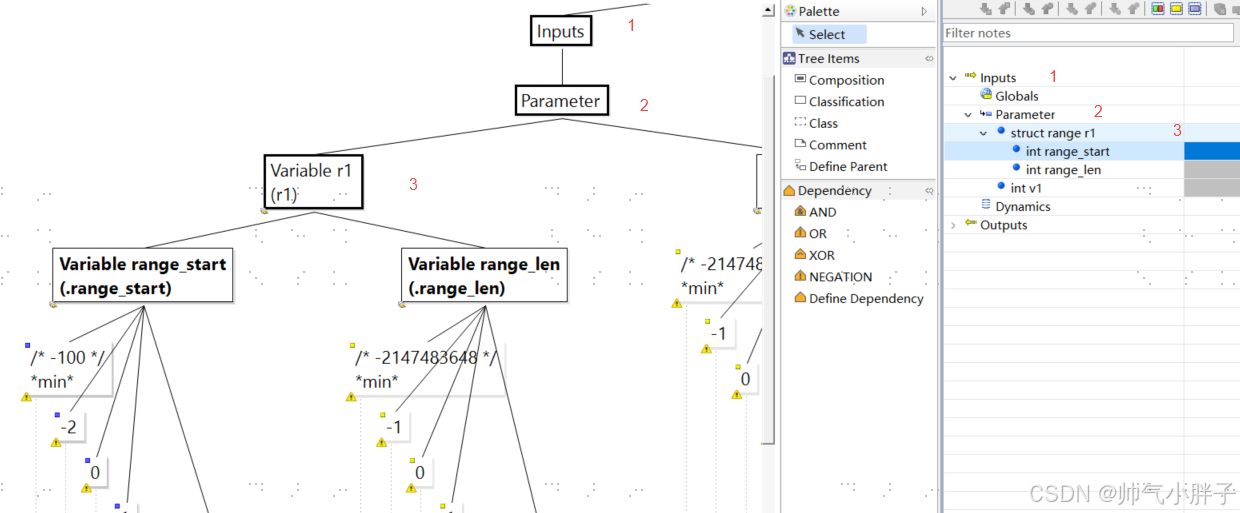

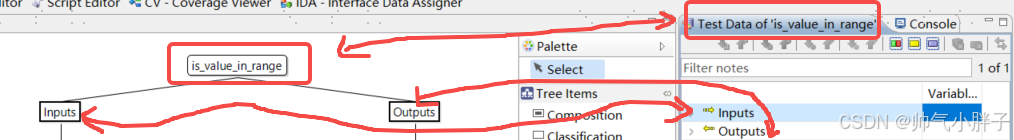

先看下图
有没有发现先关联性的地方
我们发现TDE中的展开结构和CTE中树的结构是一致的。
3.3 对图标的属性的设置和查看

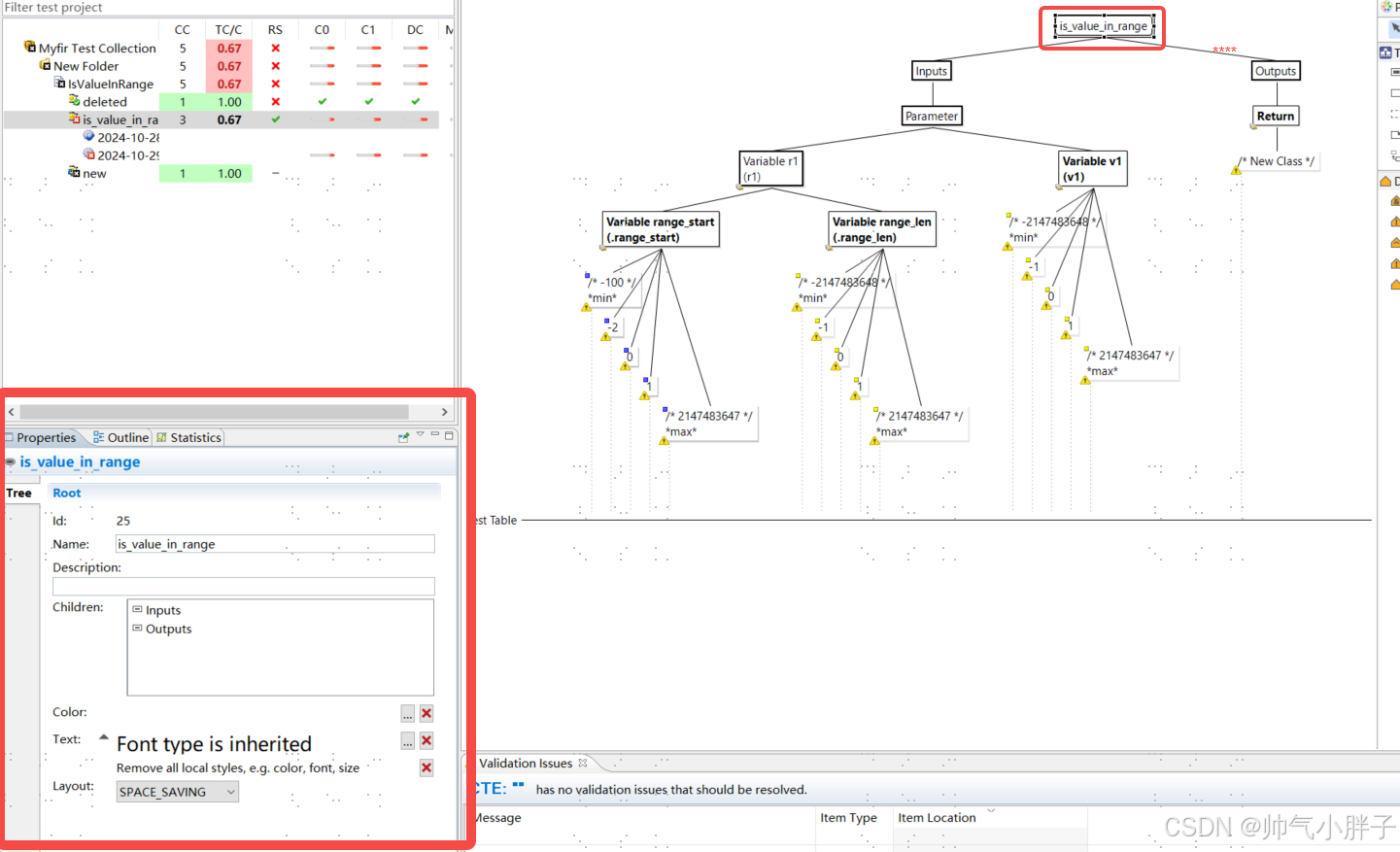

在树图中，我们鼠标左键单击任何一个图标，在工作界面的左下方，可以查看该图标的一些属性

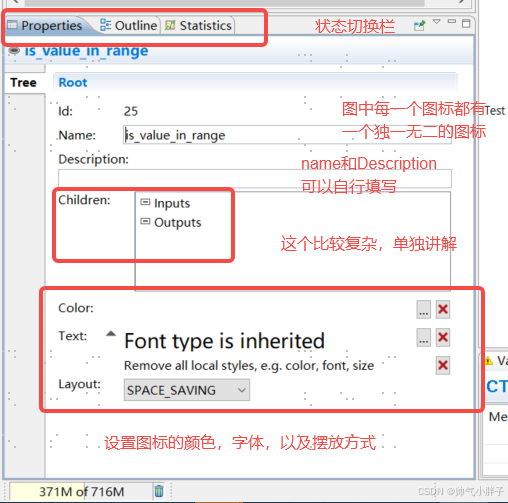

我们把属性设置和查看界面，单独截图出来
3.3.1 图标的Properties
**1）
ID 每一个图标的ID必须独一无二，大家可以尝试把两个图标设置为一个ID，系统马上就会报错
name 就是图标中显示的字符，可以两个图标一样的名字，没有强制要求
Description，是为了别人看得懂我们树图，而做的注释，可以不填写，没有强制要求
**2）第二部分，引入了一个新的概念，继承的关系，我们看图中root图标
显示children有两个input和output，结合树图，一个图标的children就是他下1级（且只包括下1级）的图标
**4）可以修改图标的颜色，字体等
3.3.2 图标的outline
outline就是展示了该树图整体的结构，在树图很大，不好很直观的看全貌的情况下，还是比较实用的
3.3.3 图标的Statistics

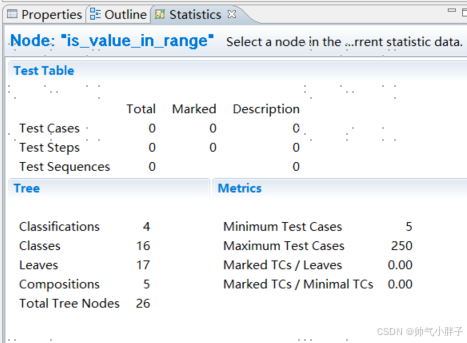

统计了该图标对应的测试case/Step/Sequence,如下图
4：树图布局的修改
4.1 拖动图标，移动图标位置
树图中的所有图标都可以自由拖动，你既可以单选一个图标拖动，也可以ctrl+鼠标多选图标拖动，把树图调整为，你认为最舒服最合适的样子。
4.2 恢复默认树图的结构

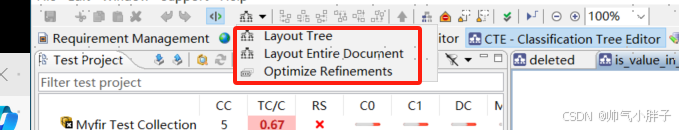

但是有时候，随意的拖动也会导致我们的树图，看起来杂乱无章，此时就需要用到工具栏的
**1）layout Tree 可以认为是恢复默认初始的树图结构
**2）layout Entire Document 重新布局整个树图
**3）optimize Refinement 优化改进，可以理解为最优化，看起来最好看的一种结构
4.3 手动排列图标

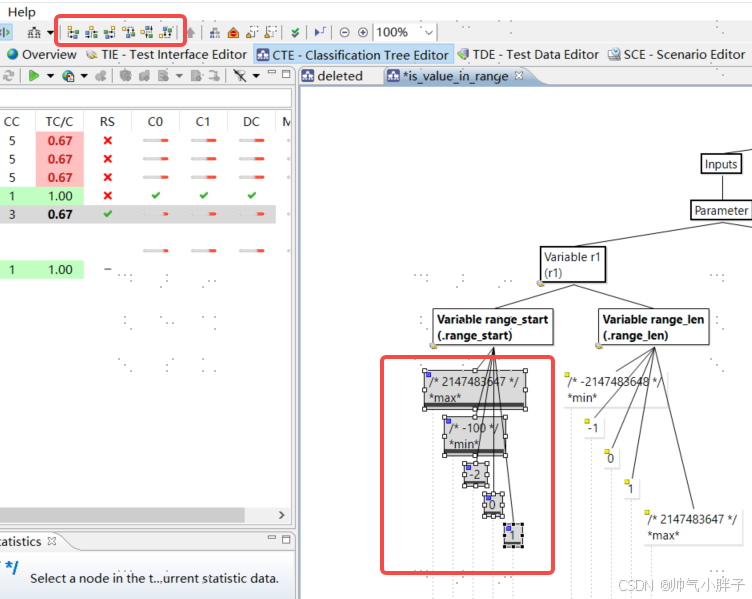

树图中多选多个图标，然后排列位置，如下图
大家可自行尝试，不再说明
