三格电子-Profinet 转 4路Modbus网关详解

 型号【SG-PN-Modbus_4】

     网关是 Profinet 和 Modbus RTU 网关，使用数据映射方式工作。

     它在Profinet侧作为Profinet从站，接西门子PLC如1200、1500、200Smart 等；

     在 Modbus RTU 侧做为 RTU 主站或从站，接 ModbusRTU 从站如变频器、 流量计、温度采集模块等，或者接 ModbusRTU 主站如 PLC、上位机等。

     使用场景 1：Profinet 主站读写 Modbus RTU 从站：

      使用场景 2：Profinet 主站和 Modbus 主站交换数据： Profinet 支持输入输出最多各 1440 字节

       网关有四路 Modbus，每路 Modbus 独立配置，独立工作。每路 Modbus 做主机时支持最多 64 条 Modbus 指令，每路 Modbus 都可以做为 Modbus 从机。



工作方式

         网关在 Profinet 侧做为从站，在 Modbus 侧做为主站或从站。即网关的 Profinet 口接 Profinet 主站，如 1200、1500、200Smart；

         网关的 Modbus 口接 ModbusRTU 从站，如变频器、流量计、温度采集模块等，或者接 ModbusRTU 主站如 PLC、 上位机等。Profinet 主站与 Modbus 从/主站采用数据映射的方式通信，即 Profinet 主站 通过数据映射的方式读写 Modbus 从站或 Modbus 主站。

         Modbus 需要使用本公司提供的配置软件来配置工作参数。Profinet 只需要根

据配置软件计算出来的数据长度在插槽插入相应数量模块即可。

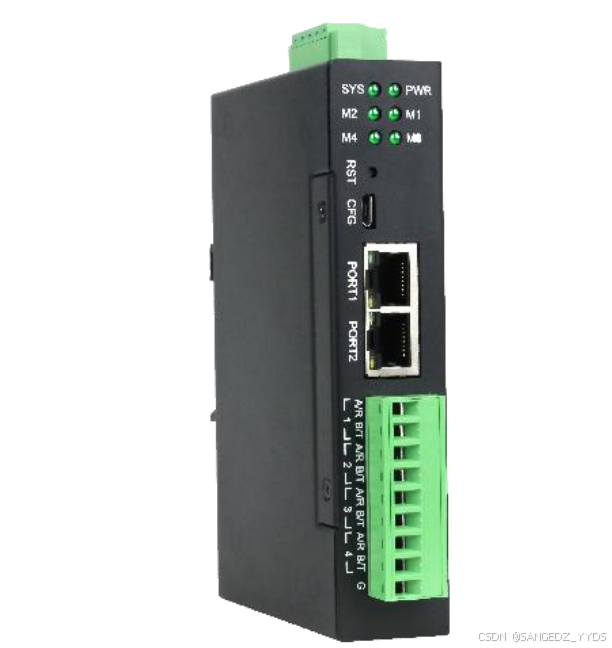

产品展示

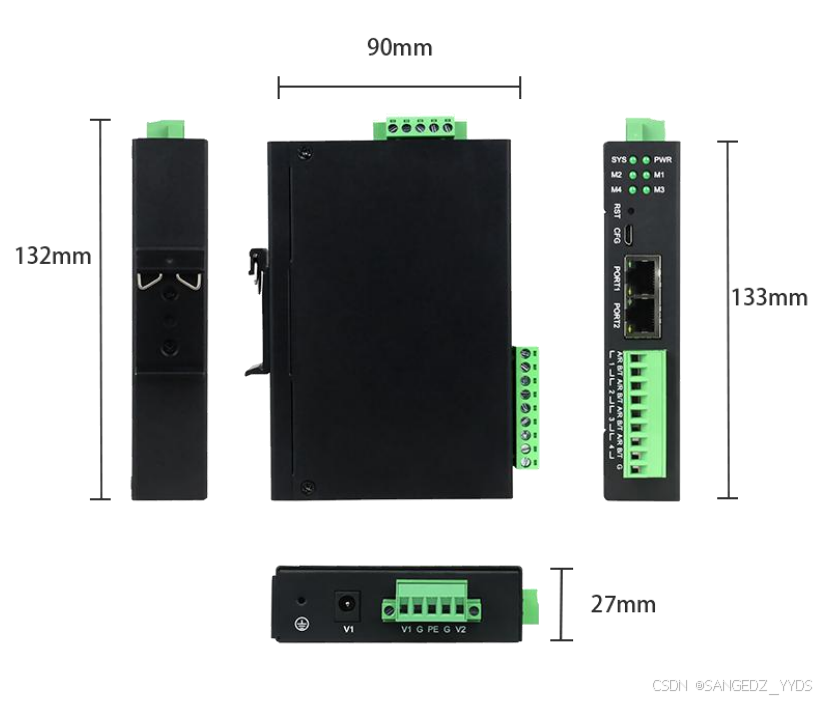

产品尺寸
