TensorRT基础入门（二）

本文属于学习笔记，在重点章节或代码位置加入个人理解，欢迎批评指正！

参考
CUDA与TensorRT部署部署实战第三章

六. onnx注册算子的方法

学习目标

学习pytorch导出onnx不成功的时候如何解决（无plugin版本)

6.0 当导出onnx出错时，如何思考？

难度有易到难：
1）修改onnx opset版本
2）若不考虑自己写tensorRT plugin插件，怎还需考虑onnx-trt是否有算子支持
3）替换pytorch中的算子组合
4）pytorch中未登记onnx算子
5）直接修改onnx, 创建plugin，使用onnx-surgeon

6.1 方式一

符号函数 + register_custom_op_symbolic

Eg. Asinh 函数

# 定义符号函数，参数与onnx中算子对应上
def asinh_symbolic(g, input, *, out=None):return g.op("Asinh", input)   #onnx中的算子
# 注册，aten是一个实现张量运算的C++库
register_custom_op_symbolic('aten::asinh', asinh_symbolic, 12)

容易混淆的地方

register_op中的第一个参数是PyTorch中的算子名字: aten::asinh
g.op中的第一个参数是onnx中的算子名字: Asinh

6.2 方式二

使用类似于torch/onnx/symbolic_opset.py中的写法

#    让此算子可以与底层C++实现的aten::asinh绑定
#    一般如果这么写的话，其实可以把这个算子直接加入到torch/onnx/symbolic_opset*.py中
_onnx_symbolic = functools.partial(registration.onnx_symbolic, opset=9)
@_onnx_symbolic('aten::asinh')
def asinh_symbolic(g, input, *, out=None):return g.op("Asinh", input)

6.3 方式三

注册算子类

class CustomOp(torch.autograd.Function):@staticmethod # 自定义符号函数def symbolic(g: torch.Graph, x: torch.Value) -> torch.Value:return g.op("custom_domain::customOp2", x)@staticmethoddef forward(ctx, x: torch.Tensor) -> torch.Tensor:ctx.save_for_backward(x)x = x.clamp(min=0)return x / (1 + torch.exp(-x))customOp = CustomOp.apply

七. onnx-graph-surgeon

学习目标

使用onnx-graphsurgeon ，比较与onnx.helper的区别
学习快速修改onnx以及替换算子/创建算子的技巧，5个参考案例

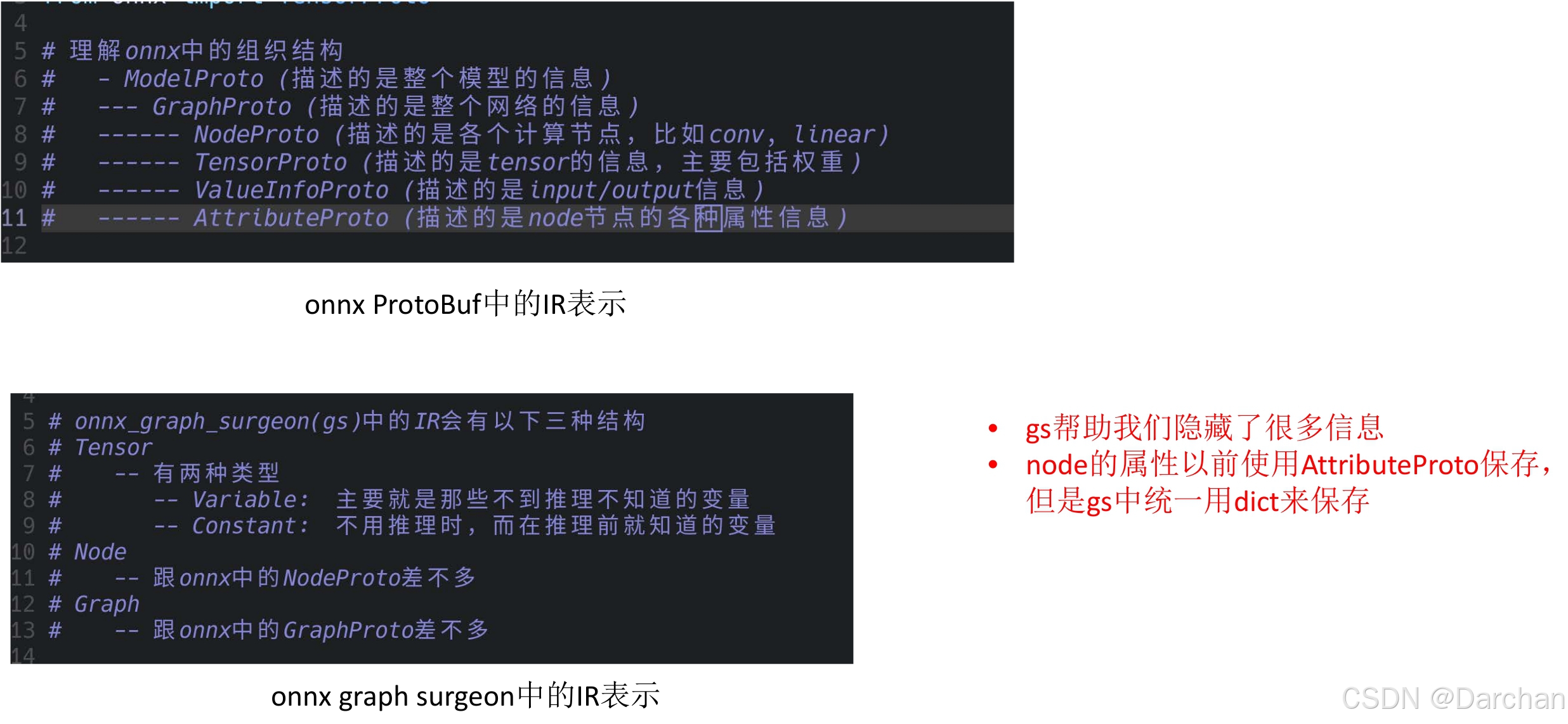

7.1 onnx-graphsurgeon

是TensorRT下的一个工具包，与onnx的protobufu组织结构有区别，onnx-graphsurgeon更简单。
在这里插入图片描述
Eg.
1）使用原生的gs创建一个conv

    # 输入tensor ，开始推理前是不确定的input = gs.Variable(name  = "input0",dtype = np.float32,shape = (1, 3, 224, 224))weight = gs.Constant(name  = "conv1.weight",values = np.random.randn(5, 3, 3, 3))bias   = gs.Constant(name  = "conv1.bias",values = np.random.randn(5))output = gs.Variable(name  = "output0",dtype = np.float32,shape = (1, 5, 224, 224))node = gs.Node(op      = "Conv",inputs  = [input, weight, bias],outputs = [output],attrs   = {"pads":[1, 1, 1, 1]})graph = gs.Graph(nodes   = [node],inputs  = [input],outputs = [output])

2） gs可以自定义一些函数算子去创建onnx，使整个onnx的创建更加方便

####在graph注册调用的函数####
@gs.Graph.register()
def add(self, a, b):return self.layer(op="Add", inputs=[a,b], outputs=["add_out_gs"]
@gs.Graph.register()
def mul(self, a, b):return self.layer(op="Mul", inputs=[a, b], outputs=["mul_out_gs"])
@gs.Graph.register()
def gemm(self, a, b, trans_a=False, trans_b=False):attrs = {"transA": int(trans_a), "transB": int(trans_b)}return self.layer(op="Gemm", inputs=[a, b], outputs=["gemm_out_gs"], attrs=attrs)
@gs.Graph.register()
def relu(self, a):return self.layer(op="Relu", inputs=[a], outputs=["act_out_gs"])#### 设计网络架构, 更简单
gemm0    = graph.gemm(input0, consA, trans_b=True)
relu0    = graph.relu(*graph.add(*gemm0, consB))
mul0     = graph.mul(*relu0, consC)
output0  = graph.add(*mul0, consD)

7.2 挖出子图，使用polygraphy分析

用途：某些网络结构复杂，想分析部分网络结构（子图）或者精度。
Eg. 从swin-tf中摘取出LayerNorm层

    #LayerNorm部分print(tensors["/patch_embed/Transpose_output_0"])print(tensors["/patch_embed/norm/LayerNormalization_output_0"])# 去onnx图中的相应模块地方 找到上一个output的name 然后将这个tensor复制进来graph.inputs = [tensors["/patch_embed/Transpose_output_0"].to_variable(dtype = np.float32, shape = (1, 3136, 128))]# 同理输出graph.outputs = [tensors["/patch_embed/norm/LayerNormalization_output_0"].to_variable(dtype = np.float32, shape = (1, 3136, 128))]# ** 重要apigraph.cleanup()  onnx.save(gs.export_onnx(graph), "models/LN-swin-subgraph.onnx")

7.3 替换算子

将minmax替换为clip。

#####################通过注册的clip算子替换网络节点####################
#          input (5, 5)
#            |
#         identity
#            |
#           clip
#            |
#         identity
#            |
#          output (5, 5)
def change_onnx_graph():graph = gs.import_onnx(onnx.load_model('../models/smaple-minmax.onnx'))tensors = graph.tensors()inputs = [tensors["identity_output_0"],tensors["onnx_graphsurgeon_constant_5"],tensors["onnx_graphsurgeon_constant_2"]]outputs = [tensors["max_output_6"]]## 替换子网，把子网和其周围节点断开联系for items in inputs:item.outputs.clear()for item in outputs:item.inputs.clear()# 通过注册的clip，重新把断开的联系链接起来graph.clip(inputs, outputs)# 删除所有额外的节点graph.cleanup()onnx.save(gs.export_onnx(graph), "../models/sample-minmax-to-clip.onnx")

注意：替换layerNorm算子例子参考课件工程中代码，因为低版本中此算子展开很丑陋，opset17才开始支持

八. 快速分析开源代码并导出onnx

学习目标

以swin-transformer为例，导出并分析

完整实验流程

1）opset_version 设置为9, 将export.py 导出脚本拷贝到swin-transformer官方工程目录下，执行导出脚本.

cd Swin-Transformer/
python export.py --eval --cfg configs/swin/swin_base_patch4_window7_224.yaml --resume ../weights/swin_tiny_patch4_window7_224.pth --data-path data/ --local_rank 0

参数说明：

eval：评估模式
cfg：配置文件地址
–resume ：加载预训练权重文件
data-path：数据集根目录路径

结果：
roll算子不支持。
torch.roll(input, shifts, dims=None) 用于沿指定维度滚动张量元素，超出边界的元素会循环填充到另一侧‌。

# 原始数据是4*4 的矩阵
# 分别按照行下滚动两行，右滚动两列
torch.roll(a, shifts=(2, 2), dims=(0, 1))
# 输出：
tensor([[10, 11,  8,  9],[14, 15, 12, 13],[ 2,  3,  0,  1],[ 6,  7,  4,  5]])

Tips
实际实验过程中，opset_version 设置为9， PatchMerging::downsample 算子不支持，改为12直接成功了.
原因是本地torch版本较高1.13.1，已经在onnx/opset_symbolic9.py中实现了roll算子。

2）opset_version 设置成12，将自定义的roll算子放入到onnx/symbolic12.py中进行onnx算子注册，再导出。

## 在 ONNX 符号函数中，第一个参数是 g（GraphContext），第二个参数通常命名为 input 或 self（代表输入张量）。
@parse_args('v', 'is', 'is')
def roll(g, self, shifts, dims):  assert len(shifts) == len(dims)result = self## roll算子 =  “slice切片” + “concat” 组合形式for i in range(len(shifts)):shapes = []# - 2 表示倒数第二个元素shape = sym_help._slice_helper(g,result,axes=[dims[i]],starts=[-shifts[i]],ends=[maxsize])shapes.append(shape)shape = sym_help._slice_helper(g,result,axes=[dims[i]],starts=[0],ends=[-shifts[i]])shapes.append(shape)result = g.op("Concat", *shapes, axis_i=dims[i])return result

Tips.
layerNorm在opset17之后开始支持, onnx模型中会更简洁，TensorRT8.,6之后也支持了该算子。

九. trtexec使用

学习目标

学习使用trtexec，以及通过trtexec的日志理解TensorRT内部所做的优化

9.1 onnx导出TensorRT模型三种方式

使用trtexec工具（二进制文件，可修改很多参数）：快速生成推理引擎
使用TensorRT python api
使用TensorRT C++ api

9.2 使用trtexec工具

1.build脚本

trtexec执行build脚本以及option参数含义, 详细可以参考官网中Reference/Command-Line Programs

trtexec --onnx=${1}  \--memPoolSize=workspace:2048 \--saveEngine=${ENGINE_PATH}/${PREFIX}.engine \--profilingVerbosity=detailed \--dumpOutput \--dumpProfile \--dumpLayerInfo \--exportOutput=${LOG_PATH}/build_output.log \--exportProfile=${LOG_PATH}/build_profile.log \--exportLayerInfo=${LOG_PATH}/build_layer_info.log \--warmUp=200 \--iterations=50 \--verbose \--fp16 \>${LOG_PATH}/build.log

参数说明

onnx: onnx模型地址，如sample.onnx
memPoolSize: 生成引擎时，使用memory大小，一般为1024或者2048， 4096
saveEngine：引擎保存地址
sparsity=[disable|enable|force]: 是否开启稀疏化结构策略。disable：禁用所有使用结构化稀疏性的策略，默认设置。enable：使用结构化稀疏性启用策略。只有当ONNX文件权重满足结构化稀疏性要求时，才会使用策略。force：启用使用结构化稀疏性的策略，并允许trtexec覆盖ONNX文件中的权重，以强制它们具有结构化稀疏性模式。请注意，精度不会得到保留，这只是为了获得推理性能。
fp16: 指明精度，同时还支持–bf16 ，–int8, --fp8, ----noTF32，–best。
minShapes=< shapes>, --optShapes=< shapes>, and --maxShapes=< shapes>：指明输入的shape
timingCacheFile：当启用该选项时，TensorRT 在构建新引擎时，会优先从缓存文件中加载历史时序信息，避免对相同层结构重复进行性能分析，显著缩短引擎构建耗时‌
verbose：与日志相关
skipInference：跳过推理过程
exportOutput，exportProfile，exportLayerInfo：输出，分析，层信息相关的输出地址
precisionConstraints=spec：是否对精度进行约束，因为可能会出现指定了fp16, 但是硬件优化发现fp32强于fp16。
layerPrecisions=spec: 指定层的量化精度
layerOutputTypes=spec：指定每一个层的输出类型，fp32/fp16等
layerDeviceTypes=spec：指定每一个层的设备类型， DLA/GPU， DLA是边缘设备才有的
useDLACore：为特定层指定DLA core
allowGPUFallback：不支持在DLA上执行，退回到GPU上执行
dynamicPlugins：加载插件动态库，序列化到engine中。
builderOptimizationLevel：构建引擎的优化等级，等级越高，优化时间越长，模型越好。
warmup：预热， 200指20ms

2. infer脚本

trtexec --loadEngine=${ENGINE_PATH}/${PREFIX}.engine \--dumpOutput \--dumpProfile \--dumpLayerInfo \--exportOutput=${LOG_PATH}/infer_output.log\--exportProfile=${LOG_PATH}/infer_profile.log \--exportLayerInfo=${LOG_PATH}/infer_layer_info.log \--warmUp=200 \--iterations=50 \> ${LOG_PATH}/infer.log

3. profile脚本

Nsight System是Nvidia官方提供的分析软件，具体安装步骤可以参考下面链接，下一章专门讲解安装和工具使用。

nsys profile \--output=${LOG_PATH}/${PREFIX} \--force-overwrite true \trtexec --loadEngine=${ENGINE_PATH}/${PREFIX}.engine \--warmUp=0 \--duration=0 \--iterations=20 \--noDataTransfers \> ${LOG_PATH}/profile.log

profile文件夹下会生成sample-cbr.nsys-rep，将此文件用Nsight System软件进行打开。
