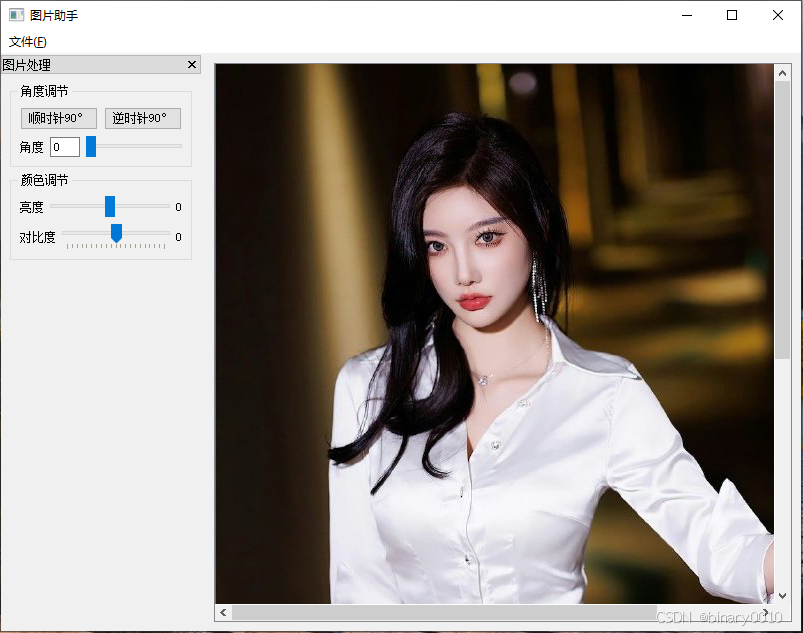

废话不多说，先来看一下最终的界面效果
一、引言
在上一篇博客中，我们完成了图片处理工具的基础框架，实现了拖拽加载、亮度调节和角度旋转功能。本文将聚焦界面布局重构、对比度调节功能扩展以及多线程性能优化，进一步提升工具的实用性和用户体验。所有界面元素均通过手动代码布局实现，展现 Qt 框架在复杂交互场景下的灵活性。
二、界面布局重构：从垂直布局到左右分栏的交互升级
1. 左右分栏架构设计
采用QDockWidget实现主界面的左右布局：
- 左侧控制区：包含亮度、对比度、角度调节控件，使用
QGroupBox分组管理，提升功能可读性 - 右侧预览区：嵌入
QScrollArea实现图片滚动浏览，支持大尺寸图片显示
// MainWindow.cpp 初始化界面
void MainWindow::initUI() {// 右侧图片预览区（带滚动条）previewWidget = new QWidget(this);QVBoxLayout *previewLayout = new QVBoxLayout(previewWidget);imageLabel = new QLabel(this);imageLabel->setAlignment(Qt::AlignCenter);QScrollArea *scrollArea = new QScrollArea(this);scrollArea->setWidget(imageLabel);scrollArea->setWidgetResizable(true); // 图片自适应滚动区域previewLayout->addWidget(scrollArea);// 左侧控制区（使用QDockWidget实现可停靠面板）m_effectsWidget = new EffectsWidget(this);QDockWidget *dockWidget = new QDockWidget(tr("图片处理"), this);dockWidget->setWidget(m_effectsWidget);addDockWidget(Qt::LeftDockWidgetArea, dockWidget);dockWidget->setMinimumWidth(200); // 防止控件挤压变形
}2. 手动布局的优势与实现细节
（1）控件分组与层次结构
// EffectsWidget.cpp 角度调节分组
QGroupBox *angleGroup = new QGroupBox(tr("角度调节"));
QVBoxLayout *angleGroupLayout = new QVBoxLayout;// 按钮行
QHBoxLayout *angleButtonLayout = new QHBoxLayout;
clockwiseButton = new QPushButton(tr("顺时针90°"));
counterClockwiseButton = new QPushButton(tr("逆时针90°"));
angleButtonLayout->addWidget(clockwiseButton);
angleButtonLayout->addWidget(counterClockwiseButton);// 输入与滑块行
QHBoxLayout *angleLayout = new QHBoxLayout;
QLabel *angleLabel = new QLabel(tr("角度"));
angleEdit = new QLineEdit("0");
angleEdit->setMaximumWidth(30); // 限制输入框宽度保持布局整齐
angleSlider = new QSlider(Qt::Horizontal);
angleSlider->setRange(0, 360);
angleLayout->addWidget(angleLabel);
angleLayout->addWidget(angleEdit);
angleLayout->addWidget(angleSlider);angleGroupLayout->addLayout(angleButtonLayout);
angleGroupLayout->addLayout(angleLayout);
angleGroup->setLayout(angleGroupLayout);优势：通过纯代码控制布局参数，精准实现控件对齐、间距和尺寸策略，避免 UI 文件带来的可视化限制。
（2）响应式设计细节
- 使用
QSizePolicy::Preferred和垂直弹簧addStretch()防止界面拉伸变形 QSlider的setTickPosition和setTickInterval提升交互体验：
contrastSlider->setTickInterval(10); // 刻度间隔
contrastSlider->setTickPosition(QSlider::TicksBelow); // 刻度显示在下方三、新增核心功能：对比度调节的算法实现与交互设计
1. 对比度调节的数学原理

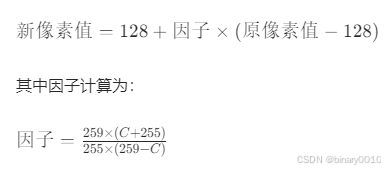

采用经典的对比度调整公式：
// ImageEffectThread.cpp 对比度调整逻辑
if (currentContrast != 0) {double factor = (259.0 * (currentContrast + 255.0)) / (255.0 * (259.0 - currentContrast));for (int y = 0; y < adjustedImage.height(); ++y) {for (int x = 0; x < adjustedImage.width(); ++x) {QColor color = QColor::fromRgba(adjustedImage.pixel(x, y));int red = qBound(0, static_cast<int>(factor * (color.red() - 128) + 128), 255);// 同理处理绿色和蓝色通道color.setRed(red);adjustedImage.setPixel(x, y, color.rgba());}}
}2. 控件交互与状态同步
（1）双向同步机制
- 滑块→输入框：滑动结束时同步数值
connect(angleSlider, SIGNAL(sliderReleased()), this, SLOT(syncAngleFromSlider()));
void EffectsWidget::syncAngleFromSlider() {angleEdit->setText(QString::number(angleSlider->value()));
}- 输入框→滑块：编辑完成后校验并同步
connect(angleEdit, SIGNAL(editingFinished()), this, SLOT(syncAngleFromEdit()));
void EffectsWidget::syncAngleFromEdit() {int angle = angleEdit->text().toInt();if (angle >= -180 && angle <= 180) { // 限制输入范围angleSlider->setValue(angle);}
}（2）多模态操作支持
同时提供按钮（90° 步进）、输入框（精确值）、滑块（连续调节）三种调节方式，覆盖不同用户习惯。

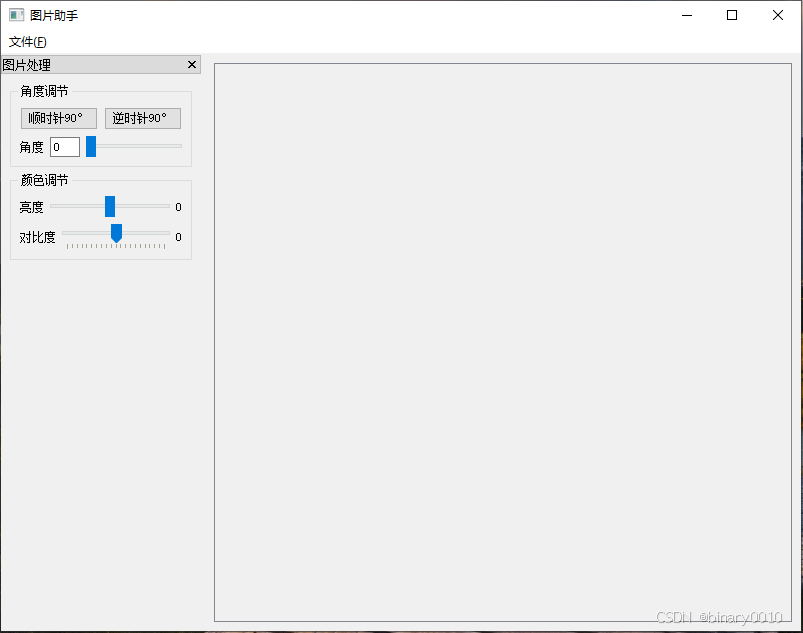

最终界面效果如下图所示：
四、多线程优化：耗时操作与 UI 线程的分离
1. 线程架构设计
- 主线程（UI 线程）：处理界面交互、信号槽通信
- 子线程（ImageEffectThread）：执行图片像素处理（亮度 / 对比度调节、角度旋转）
- 通过
信号槽传递QImage数据，避免跨线程直接操作 UI
// ImageEffect.cpp 初始化线程
ImageEffect::ImageEffect(QObject *parent): QObject(parent), currentBrightness(0), currentRotation(0) {imageEffectThread = new ImageEffectThread(this);connect(imageEffectThread, SIGNAL(imageProcessed(const QImage &)),this, SLOT(onImageProcessed(const QImage &)));
}// 启动子线程处理亮度调节
void ImageEffect::adjustBrightness(int value) {if (!originalPixmap.isNull()) {imageEffectThread->setImage(originalPixmap);imageEffectThread->setBrightness(value);imageEffectThread->start(); // 触发子线程run函数}currentBrightness = value;
}
2. 子线程实现细节
（1）像素处理逻辑封装
// ImageEffectThread.cpp 核心处理函数
void ImageEffectThread::run() {if (!originalPixmap.isNull()) {QImage image = originalPixmap.toImage();QImage adjustedImage = image.copy();// 亮度调整（复用第一篇博客算法）if (currentBrightness != 0) { /* ... */ }// 对比度调整（新增逻辑）if (currentContrast != 0) { /* ... */ }// 只传递QImage数据，避免在子线程操作QPixmap（UI相关类）emit imageProcessed(adjustedImage); }
}
（2）线程安全措施
- 使用
qBound函数防止像素值溢出（0-255 范围） - 避免在子线程中直接操作
imageLabel等 UI 控件，仅通过信号传递处理结果
五、代码架构优化：单一职责与模块化设计
1. 核心类职责划分
| 类名 | 职责描述 | 关键接口 |
|---|---|---|
MainWindow | 主界面管理、文件操作、拖拽处理 | dragEnterEvent、dropEvent |
EffectsWidget | 图像处理控件集合 | brightnessChanged信号、resetControls |
ImageEffect | 业务逻辑核心（加载 / 保存 / 调节） | adjustBrightness、adjustContrast |
ImageEffectThread | 子线程像素处理 | run函数、imageProcessed信号 |
2. 信号槽通信机制
// MainWindow 连接信号槽
connect(m_effectsWidget, SIGNAL(brightnessChanged(int)), this, SLOT(adjustBrightnessSlot(int)));connect(m_imageEffect, SIGNAL(imageAdjusted()), this, SLOT(onImageAdjusted())); // 处理完成后更新预览// 子线程与主线程通信
void ImageEffect::onImageProcessed(const QImage &image) {QTransform transform;transform.rotate(currentRotation);adjustedPixmap = QPixmap::fromImage(image).transformed(transform);emit imageAdjusted(); // 通知主线程更新界面
}
六、异常处理与用户体验优化
1. 文件操作健壮性
（1）格式校验增强
// MainWindow 拖拽事件处理
void MainWindow::dragEnterEvent(QDragEnterEvent *event) {if (event->mimeData()->hasUrls()) {foreach (const QUrl &url, event->mimeData()->urls()) {QString filePath = url.toLocalFile();if (filePath.endsWith({".png", ".jpg", ".jpeg", ".bmp"}, Qt::CaseInsensitive)) {event->acceptProposedAction();return; // 单个有效文件即可接受拖拽}}}event->ignore();
}
（2）空图片处理
// ImageEffect 加载失败处理
bool ImageEffect::loadImage(const QString& filePath) {QImage img = QImage::fromData(data);if (img.isNull()) {// 通过信号或QMessageBox提示用户（由MainWindow实现）return false;}// ...
}
2. 数值输入保护
- 角度输入框限制
[-180, 180]，自动转换为[0, 360]显示
void EffectsWidget::updateAngleValue(int value) {int normalizedValue = value % 360;if (normalizedValue < 0) normalizedValue += 360; // 负数转正angleEdit->setText(QString::number(normalizedValue));
}通过本文的优化，工具已具备更专业的界面交互、更健壮的性能表现和可扩展的架构设计。手动布局的灵活性与多线程技术的结合，展现了 Qt 框架在桌面应用开发中的强大能力。后续将围绕算法优化和功能扩展持续更新，欢迎关注系列博客获取完整工程代码和实战经验！
