引言
一般情况下，设计中的时钟路径和数据路径是严格区分开的：时钟路径即从时钟源对象（时钟定义点）到触发器的时钟引脚，数据路径即从触发器的时钟引脚到另一个触发器的数据引脚，如图1所示。根据这个定义，发射路径由发射触发器的时钟路径和数据路径组成，而捕获路径由捕获触发器的时钟路径组成。

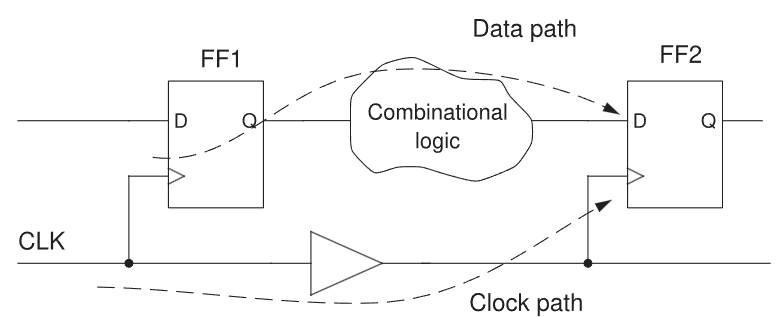

图1 时钟路径和数据路径的定义
虽然不常见，但有些时候时钟信号也会连接到触发器的数据引脚，如图2所示，本文就将讨论这种情况。

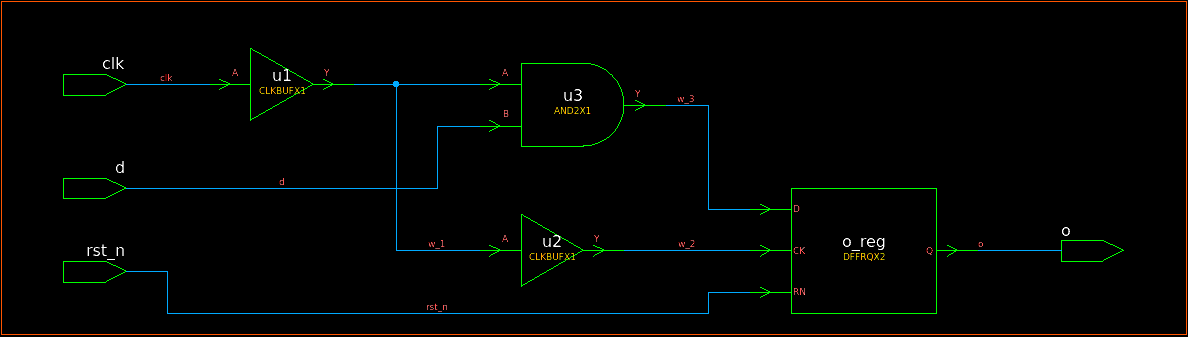

图2 作为数据使用的时钟
时钟标记
从时钟源对象开始，工具会遍历整个时钟网络并进行标记：如果某个单元引脚的扇出中存在触发器时钟引脚，则该单元引脚is_clock_used_as_clock属性被设置为true；如果某个单元引脚的扇出中存在触发器数据引脚，则该单元引脚is_clock_used_as_data属性被设置为true。
以图2为例，可以使用下面的命令报告设计中所有is_clock_used_as_clock属性或is_clock_used_as_data属性为true的引脚。
get_pins -filter "is_clock_used_as_clock==true"
{u1/A u1/Y u2/A u2/Y o_reg/CK} get_pins -filter "is_clock_used_as_data==true"
{u1/A u1/Y u3/A u3/Y o_reg/D}作为数据使用的时钟的时序分析
以图2为例，此时的输入端口clk到触发器的时序分析时就像普通输入端口那样，会计算真实发射路径上的延迟和转换时间（即使时钟为理想时钟也是如此，这是因为此时的时钟路径与数据路径重合了），并且此时无需指定输入延迟，数据自身就是时钟，如图3所示。
图3 作为数据使用的理想时钟
但可能出现问题，对于理想时钟来说，如果使用真实发射路径上的延迟和转换时间，时钟网络的高扇出而可能造成很大的延迟和转换时间，这在时钟树综合前是过于悲观的。如果将enable_clock_to_data_analysis变量（默认值为false）设置为true，则对于发射路径则会使用set_clock_latency命令和set_clock_transition命令设置的延迟和转换时间。
对于捕获路径，则会根据时钟的种类（理想or传播）使用相应的延迟和转换时间的计算策略，就如一般情况下那样，图4展示了时钟为传播时钟情况下的时序分析报告，注意使用-full_clock选项和-transition_time以报告完整的时序路径和转换时间。
图4 作为数据使用的传播时钟
