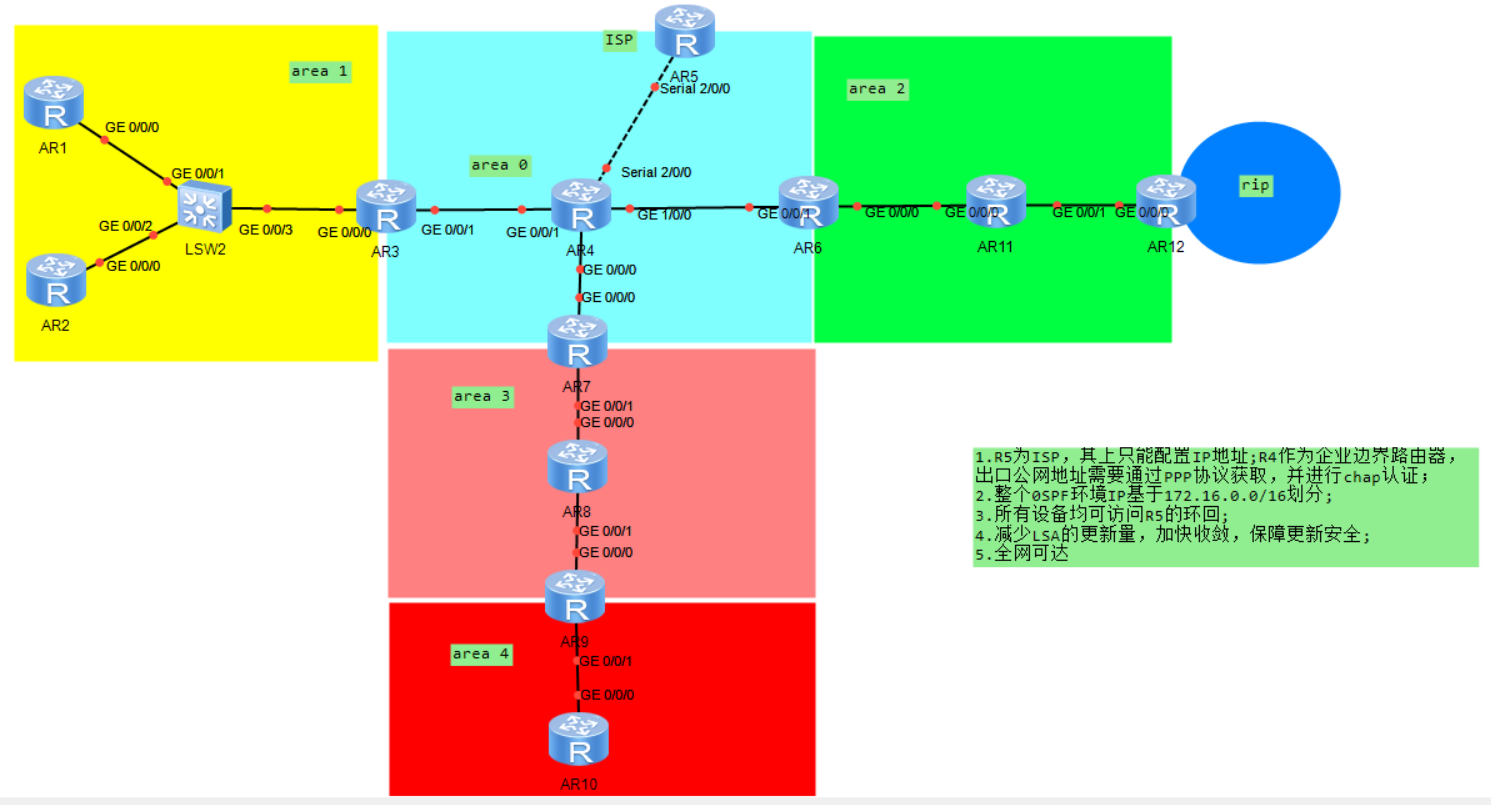

一、实验拓扑
二、实验需求
1.R5为ISP，其上只能配置IP地址;R4作为企业边界路由器，出口公网地址需要通过PPP协议获 取，并进行chap认证；
2.整个0SPF环境IP基于172.16.0.0/16划分;
3.所有设备均可访问R5的环回;
4.减少LSA的更新量，加快收敛，保障更新安全;
5.全网可达
三、实验需求分析
1、实验环境及角色设定
R5为ISP：
R5作为网络中的核心节点，提供互联网连接服务，但其功能将被限制在基本的IP路由和转发上
R4作为企业边界路由器：
R4负责连接企业内部网络和外部网络（即ISP提供的网络）。
出口公网地址需要通过PPP（点对点协议）获取，这是一种常用于广域网连接的协议。
需要进行CHAP（挑战握手认证协议）认证，以确保连接的安全性。CHAP是一种通过三次握手在链路建立初始化阶段进行认证的方法。
2、IP地址规划
整个OSPF环境IP基于172.16.0.0/16划分：
OSPF（开放最短路径优先）是一种内部网关协议，用于在自治系统内部进行路由选择。
IP地址范围172.16.0.0/16提供了一个较大的地址空间，可以容纳多个子网和路由器。
合理的IP地址规划对于网络的稳定性和可扩展性至关重要。
3、网络可达性与访问控制
所有设备均可访问R5的环回：
环回接口（Loopback Interface）是一种虚拟接口，通常用于网络测试和路由协议（如OSPF）中。
允许所有设备访问R5的环回接口意味着R5在网络中扮演了一个重要的角色，其状态和信息可以被其他设备所获取。
全网可达：
这是网络设计的基本目标之一，确保网络中的任何设备都可以与其他设备进行通信。
在OSPF环境中，通过配置适当的路由策略和路由汇总，可以实现全网可达性。
减少LSA的更新量：
LSA（链路状态通告）是OSPF协议中用于描述网络拓扑的信息单元。
减少LSA的更新量可以降低网络的带宽占用和处理器负载，从而提高网络的性能和稳定性。
可以通过配置OSPF的区域划分、路由汇总和Stub区域等方法来实现。
加快收敛：
收敛是指网络在发生故障后重新达到稳定状态的过程。
加快收敛速度可以缩短网络故障的恢复时间，从而提高网络的可靠性和可用性。
可以通过优化OSPF的Hello和Dead时间、配置Fast-ReRoute等方法来实现。
保障更新安全：
在OSPF环境中，路由信息的更新是通过网络传输的，因此存在被篡改或攻击的风险。
保障更新安全可以通过配置OSPF的认证机制（如MD5认证）和加密机制来实现。
四、实验配置
1、将172.16.0.0/16进行子网划分
172.16.0.0/19 ---A0
172.16.0.0/24-﹣骨干
172.16.0.0/30--R3-R4
172.16.0.4/30--R4-R6
172.16.0.8/30--R4-R7
45.0.0.0/30---R4-R5
100.1.1.0/24---R5环回
172.16.32.0/19 ---A1
172.16.32.0/24--R1
172.16.33.0/24--R2
172.16.34.0/24--R3
172.16.35.0/24--骨干
172.16.35.0/29 --骨干
172.16.64.0/19---A2
172.16.96.0/19 ---Α3
172.16.128.0/19---A4
2、配置IP地址和环回路由
r1
<Huawei>sys // 进入系统视图模式，在系统视图下可以进行设备的整体配置操作
Enter system view, return user view with Ctrl+Z.
[Huawei]sys r1 // 将设备的名称修改为 r1，方便在网络拓扑中识别和管理该设备
[r1]interface GigabitEthernet0/0/0
// 进入 GigabitEthernet0/0/0 接口视图，用于配置该接口相关参数
[r1-GigabitEthernet0/0/0]ip address 172.16.35.1 29
// 为 GigabitEthernet0/0/0 接口配置 IP 地址 172.16.35.1，子网掩码为 /29（255.255.255.248）
[r1-GigabitEthernet0/0/0]quit
[r1]interface LoopBack0
// 进入 LoopBack0 接口视图，LoopBack 接口常用于测试和 OSPF 等协议中
[r1-LoopBack0]ip address 172.16.32.1 24
// 为 LoopBack0 接口配置 IP 地址 172.16.32.1，子网掩码为 /24（255.255.255.0）
[r1-LoopBack0]ospf network-type broadcast // 将 LoopBack0 接口的 OSPF 网络类型设置为广播型，适用于以太网等广播网络环境，便于 OSPF 协议在该接口上进行邻居发现和路由信息交互
[r1-LoopBack0]quitr2
<Huawei>sys
// 进入系统视图模式，在系统视图下可进行设备的全局配置等操作，按 Ctrl+Z 可返回用户视图
Enter system view, return user view with Ctrl+Z.
[Huawei]sys r2
// 将设备名称从默认的 Huawei 修改为 r2，方便在网络环境中标识和管理该设备
[r2]interface GigabitEthernet0/0/0
// 进入 GigabitEthernet0/0/0 接口视图，以便对该接口进行配置
[r2-GigabitEthernet0/0/0]ip address 172.16.35.2 29
// 为 GigabitEthernet0/0/0 接口配置 IP 地址 172.16.35.2，子网掩码为 /29（即 255.255.255.248）
[r2-GigabitEthernet0/0/0]quit
[r2]interface LoopBack0
// 进入 LoopBack0 环回接口视图，环回接口常用于模拟网络中的一些节点或测试等场景
[r2-LoopBack0]ip address 172.16.33.1 24
// 为 LoopBack0 接口配置 IP 地址 172.16.33.1，子网掩码为 /24（即 255.255.255.0）
[r2-LoopBack0]ospf network-type broadcast
// 将 LoopBack0 接口的 OSPF 网络类型设置为广播类型，适用于像以太网这样的广播网络，便于 OSPF 协议在该接口上进行邻居发现、路由信息交换等操作
[r2-LoopBack0]quitr3
<Huawei>sys // 进入系统视图模式，在系统视图下可以进行设备的各种全局配置操作，按 Ctrl+Z 可返回用户视图
Enter system view, return user view with Ctrl+Z.
[Huawei]sys r3
// 将设备的名称从默认的 "Huawei" 修改为 "r3"，便于在网络环境中识别和管理该设备
[r3]interface GigabitEthernet0/0/0
// 进入 GigabitEthernet0/0/0 接口视图，准备对该接口进行配置
[r3-GigabitEthernet0/0/0]ip address 172.16.35.3 29
// 为 GigabitEthernet0/0/0 接口配置 IP 地址 172.16.35.3，子网掩码为 /29（即 255.255.255.248）
[r3-GigabitEthernet0/0/0]quitinterface GigabitEthernet0/0/1
// 进入 GigabitEthernet0/0/1 接口视图，对这个接口进行配置
[r3-GigabitEthernet0/0/1]ip address 172.16.0.1 30
// 为 GigabitEthernet0/0/1 接口配置 IP 地址 172.16.0.1，子网掩码为 /30（即 255.255.255.252）
[r3-GigabitEthernet0/0/1]quit
[r3]interface LoopBack0
// 进入 LoopBack0 环回接口视图，环回接口常用于模拟网络中的节点或用于测试、路由协议等场景
[r3-LoopBack0]ip address 172.16.34.1 24
// 为 LoopBack0 接口配置 IP 地址 172.16.34.1，子网掩码为 /24（即 255.255.255.0）
[r3-LoopBack0]ospf network-type broadcast
// 将 LoopBack0 接口的 OSPF 网络类型设置为广播类型，这样在运行 OSPF 协议时，该接口适合像以太网这样的广播网络环境，便于 OSPF 进行邻居发现和路由信息的交互
[r3-LoopBack0]quitr4
<Huawei>
<Huawei>sys
// 从用户视图进入系统视图，系统视图可对设备进行全局配置，按 Ctrl+Z 可返回用户视图
Enter system view, return user view with Ctrl+Z.
[Huawei]sys r4
// 将设备名称从默认的 "Huawei" 更改为 "r4"，便于在网络中标识和管理该设备
[r4]interface GigabitEthernet0/0/0
// 进入 GigabitEthernet0/0/0 接口的配置视图，以便对该接口进行配置
[r4-GigabitEthernet0/0/0]ip address 172.16.0.9 30
// 为 GigabitEthernet0/0/0 接口配置 IP 地址为 172.16.0.9，子网掩码为 /30（对应 255.255.255.252）
[r4-GigabitEthernet0/0/0]quit
[r4]interface GigabitEthernet0/0/1
// 进入 GigabitEthernet0/0/1 接口的配置视图
[r4-GigabitEthernet0/0/1]ip address 172.16.0.2 30
// 为 GigabitEthernet0/0/1 接口配置 IP 地址为 172.16.0.2，子网掩码为 /30
[r4-GigabitEthernet0/0/1]quit
[r4]interface GigabitEthernet1/0/0
// 进入 GigabitEthernet1/0/0 接口的配置视图
[r4-GigabitEthernet1/0/0]ip address 172.16.0.5 30
// 为 GigabitEthernet1/0/0 接口配置 IP 地址为 172.16.0.5，子网掩码为 /30
[r4-GigabitEthernet0/0/2]quit
[r4]interface Serial2/0/0
// 进入 Serial2/0/0 串行接口的配置视图
[r4-Serial2/0/0]ip address 45.0.0.1 30
// 为 Serial2/0/0 接口配置 IP 地址为 45.0.0.1 30，子网掩码为 /30
[r4-Serial4/0/1]quitr5
<Huawei>
<Huawei>sys
// 进入系统视图模式，在系统视图下可以进行设备的各种全局配置操作，按 Ctrl+Z 可返回用户视图
Enter system view, return user view with Ctrl+Z.
[Huawei]sys isp
// 将设备的名称从默认的 "Huawei" 修改为 "isp"，便于在网络环境中标识该设备，
[isp]interface Serial2/0/0
// 进入 Serial2/0/0 串行接口视图，准备对该接口进行配置
[isp-Serial2/0/0]ip address 45.0.0.2 30
// 为 Serial2/0/0 接口配置 IP 地址 45.0.0.2，子网掩码为 /30（即 255.255.255.252），这可能用于与其他设备（如上面配置中的 r4 的 Serial2/0/0 接口）进行串行链路连接
[isp-Serial2/0/0]quit
[isp]interface LoopBack0
// 进入 LoopBack0 环回接口视图，环回接口常用于模拟网络中的节点、测试或作为路由协议中的标识等场景
[isp-LoopBack0]ip address 100.1.1.1 24
// 为 LoopBack0 接口配置 IP 地址 100.1.1.1，子网掩码为 /24（即 255.255.255.0）
[isp-LoopBack0]quitr6
<Huawei>sys
// 进入系统视图模式，在系统视图下可进行设备的各种配置操作，按 Ctrl+Z 可返回用户视图
Enter system view, return user view with Ctrl+Z.
[Huawei]sys r6
// 将设备名称从默认的 "Huawei" 修改为 "r6"，方便在网络环境中识别和管理该设备
[r6]interface GigabitEthernet0/0/0
// 进入 GigabitEthernet0/0/0 接口视图，对该接口进行相关配置
[r6-GigabitEthernet0/0/0]ip address 172.16.66.1 30
// 为 GigabitEthernet0/0/0 接口配置 IP 地址 172.16.66.1，子网掩码为 /30（即 255.255.255.252）
[r6-GigabitEthernet0/0/0]quit
[r6]interface GigabitEthernet0/0/1
// 进入 GigabitEthernet0/0/1 接口视图
[r6-GigabitEthernet0/0/1]ip address 172.16.0.6 30
// 为 GigabitEthernet0/0/1 接口配置 IP 地址 172.16.0.6，子网掩码为 /30
[r6-GigabitEthernet0/0/1]quit
[r6]interface LoopBack0
// 进入 LoopBack0 环回接口视图，环回接口常用于模拟网络节点或测试等场景
[r6-LoopBack0]ip address 172.16.64.1 24
// 为 LoopBack0 接口配置 IP 地址 172.16.64.1，子网掩码为 /24（即 255.255.255.0）
[r6-LoopBack0]ospf network-type broadcast
// 将 LoopBack0 接口的 OSPF 网络类型设置为广播类型，适用于以太网等广播网络环境，便于 OSPF 协议在该接口上进行邻居发现和路由信息交互
[r6-LoopBack0]quitr6
<Huawei>sys // 从用户视图进入系统视图，在系统视图下可对设备进行全局配置，按 Ctrl + Z 可返回用户视图
Enter system view, return user view with Ctrl+Z.
[Huawei]
sys r7 // 将设备名称从默认的 "Huawei" 更改为 "r7"，方便在网络拓扑中识别该设备
[r7]
interface GigabitEthernet0/0/0 // 进入 GigabitEthernet0/0/0 接口的配置视图，后续可对该接口进行特定配置
[r7-GigabitEthernet0/0/0]
ip address 172.16.0.10 30 // 为 GigabitEthernet0/0/0 接口配置 IP 地址为 172.16.0.10，子网掩码为 /30（对应 255.255.255.252）
[r7-GigabitEthernet0/0/0]quit
[r7]
interface GigabitEthernet0/0/1 // 进入 GigabitEthernet0/0/1 接口的配置视图
[r7-GigabitEthernet0/0/1]
ip address 172.16.98.1 30 // 为 GigabitEthernet0/0/1 接口配置 IP 地址为 172.16.98.1，子网掩码为 /30
[r7-GigabitEthernet0/0/1]quit
interface LoopBack0 // 进入 LoopBack0 环回接口的配置视图，环回接口常作为稳定的测试接口或用于路由协议
[r7-LoopBack0]
ip address 172.16.96.1 24 // 为 LoopBack0 接口配置 IP 地址为 172.16.96.1，子网掩码为 /24（对应 255.255.255.0）
[r7-LoopBack0]
ospf network-type broadcast // 将 LoopBack0 接口的 OSPF 网络类型设置为广播型，适用于广播网络环境下的 OSPF 邻居发现和路由信息交换
[r7-LoopBack0]quitr8
<Huawei>
<Huawei>sys // 从用户视图进入系统视图，在系统视图下可进行设备的全局配置操作，按 Ctrl + Z 可返回用户视图
Enter system view, return user view with Ctrl+Z.
[Huawei]
sys r8 // 将设备名称从默认的 "Huawei" 更改为 "r8"，方便在网络拓扑中对该设备进行识别和管理
[r8]
interface GigabitEthernet0/0/0 // 进入 GigabitEthernet0/0/0 接口的配置视图，后续可对该接口的各项参数进行设置
[r8 - GigabitEthernet0/0/0]
ip address 172.16.98.2 30 // 为 GigabitEthernet0/0/0 接口配置 IP 地址为 172.16.98.2，子网掩码为 /30（即 255.255.255.252）
[r8 - GigabitEthernet0/0/0]quit
interface GigabitEthernet0/0/1 // 进入 GigabitEthernet0/0/1 接口的配置视图
[r8 - GigabitEthernet0/0/1]
ip address 172.16.98.5 30 // 为 GigabitEthernet0/0/1 接口配置 IP 地址为 172.16.98.5，子网掩码同样为 /30
[r8 - GigabitEthernet0/0/1]quit
interface LoopBack0 // 进入 LoopBack0 环回接口的配置视图，环回接口常用于模拟网络节点、测试以及路由协议相关操作
[r8 - LoopBack0]
ip address 172.16.97.1 24 // 为 LoopBack0 接口配置 IP 地址为 172.16.97.1，子网掩码为 /24（即 255.255.255.0）
[r8 - LoopBack0]
ospf network - type broadcast // 将 LoopBack0 接口的 OSPF（开放最短路径优先）网络类型设置为广播型，适用于广播网络环境，便于 OSPF 协议进行邻居发现和路由信息交换
[r8 - LoopBack0]quitr9
<Huawei>
<Huawei>sys // 从用户视图进入系统视图，在系统视图下可进行设备的全局配置，按 Ctrl+Z 可返回用户视图
Enter system view, return user view with Ctrl+Z.
[Huawei]
sys r9 // 将设备名称从默认的 "Huawei" 更改为 "r9"，方便在网络拓扑中标识该设备
[r9]
interface GigabitEthernet0/0/0 // 进入 GigabitEthernet0/0/0 接口的配置视图，以便对该接口进行配置
[r9-GigabitEthernet0/0/0]
ip address 172.16.98.6 30 // 为 GigabitEthernet0/0/0 接口配置 IP 地址 172.16.98.6，子网掩码为 /30（对应 255.255.255.252）
[r9-GigabitEthernet0/0/0]quit
interface GigabitEthernet0/0/1 // 进入 GigabitEthernet0/0/1 接口的配置视图
[r9-GigabitEthernet0/0/1]
ip address 172.16.130.1 24 // 为 GigabitEthernet0/0/1 接口配置 IP 地址 172.16.130.1，子网掩码为 /24（对应 255.255.255.0）
[r9-GigabitEthernet0/0/1]quit
interface LoopBack0 // 进入 LoopBack0 环回接口的配置视图，环回接口常用于测试、路由协议等场景
[r9-LoopBack0]
ip address 172.16.128.1 24 // 为 LoopBack0 接口配置 IP 地址 172.16.128.1，子网掩码为 /24
[r9-LoopBack0]
ospf network-type broadcast // 将 LoopBack0 接口的 OSPF 网络类型设置为广播型，适用于以太网等广播网络环境，便于 OSPF 协议进行邻居发现和路由信息交互
[r9-LoopBack0]quitr10
<Huawei>
<Huawei>sys // 从用户视图进入系统视图，系统视图下可进行设备的全局配置操作，按 Ctrl+Z 能返回用户视图
Enter system view, return user view with Ctrl+Z.
[Huawei]
sys r10 // 将设备名称从默认的 "Huawei" 更改为 "r10"，方便在网络环境中识别和管理该设备
[r10]
interface GigabitEthernet0/0/0 // 进入 GigabitEthernet0/0/0 接口的配置视图，以便对该接口进行参数设置
[r10-GigabitEthernet0/0/0]
ip address 172.16.130.2 30 // 为 GigabitEthernet0/0/0 接口配置 IP 地址 172.16.130.2，子网掩码为 /30（对应 255.255.255.252）
[r10-GigabitEthernet0/0/0]quit
interface LoopBack0 // 进入 LoopBack0 环回接口的配置视图，环回接口常用于测试、路由协议等场景
[r10-LoopBack0]
ip address 172.16.129.1 24 // 为 LoopBack0 接口配置 IP 地址 172.16.129.1，子网掩码为 /24
[r10-LoopBack0]
ospf network-type broadcast // 将 LoopBack0 接口的 OSPF（开放最短路径优先）网络类型设置为广播型，适用于以太网等广播网络环境，便于 OSPF 协议进行邻居发现和路由信息交互
[r10-LoopBack0]quitr11
<Huawei>
<Huawei>sys // 从用户视图进入系统视图，在系统视图下可进行设备的全局配置操作，按 Ctrl + Z 可返回用户视图
Enter system view, return user view with Ctrl+Z.
[Huawei]
sys r11 // 将设备名称从默认的 "Huawei" 更改为 "r11"，方便在网络拓扑中识别和管理该设备
[r11]
interface GigabitEthernet0/0/0 // 进入 GigabitEthernet0/0/0 接口的配置视图，用于对该接口进行相关配置
[r11 - GigabitEthernet0/0/0]
ip address 172.16.66.2 30 // 为 GigabitEthernet0/0/0 接口配置 IP 地址为 172.16.66.2，子网掩码为 /30（对应 255.255.255.252）
[r11 - GigabitEthernet0/0/0]quit
interface GigabitEthernet0/0/1 // 进入 GigabitEthernet0/0/1 接口的配置视图
[r11 - GigabitEthernet0/0/1]
ip address 172.16.66.5 30 // 为 GigabitEthernet0/0/1 接口配置 IP 地址为 172.16.66.5，子网掩码为 /30
[r11 - GigabitEthernet0/0/1]quit
interface LoopBack0 // 进入 LoopBack0 环回接口的配置视图，环回接口常用于模拟网络节点、测试网络连通性或作为 OSPF 等路由协议的 Router ID 等
[r11 - LoopBack0]
ip address 172.16.65.1 24 // 为 LoopBack0 接口配置 IP 地址为 172.16.65.1，子网掩码为 /24（对应 255.255.255.0）
[r11 - LoopBack0]
ospf network - type broadcast // 将 LoopBack0 接口的 OSPF 网络类型设置为广播型，使该接口在运行 OSPF 协议时，按照广播网络的规则进行邻居发现和路由信息交换
[r11 - LoopBack0]quitr12
<Huawei>
<Huawei>sys // 从用户视图进入系统视图，在系统视图中可以对设备进行全局配置，按 Ctrl+Z 可返回用户视图
Enter system view, return user view with Ctrl+Z.
[Huawei]
sys r12 // 将设备名称从默认的 "Huawei" 更改为 "r12"，方便在网络拓扑中识别该设备
[r12]
interface GigabitEthernet0/0/0 // 进入 GigabitEthernet0/0/0 接口的配置视图，后续可对该接口进行参数设置
[r12 - GigabitEthernet0/0/0]
ip address 172.16.66.6 30 // 为 GigabitEthernet0/0/0 接口配置 IP 地址 172.16.66.6，子网掩码为 /30（即 255.255.255.252）
[r12 - GigabitEthernet0/0/0]quit
interface LoopBack0 // 进入 LoopBack0 环回接口的配置视图，环回接口常用于模拟网络节点、测试或作为路由协议的标识等
[r12 - LoopBack0]
ip address 10.1.1.1 24 // 为 LoopBack0 接口配置 IP 地址 10.1.1.1，子网掩码为 /24（即 255.255.255.0）
[r12 - LoopBack0]quit
interface LoopBack1 // 进入 LoopBack1 环回接口的配置视图
[r12 - LoopBack1]
ip address 10.1.2.1 24 // 为 LoopBack1 接口配置 IP 地址 10.1.2.1，子网掩码为 /24
[r12 - LoopBack1]quit3.依次配置ospf
[r1]
ospf 1 router-id 1.1.1.1 // 启动 OSPF 进程 1，并指定该路由器在 OSPF 中的唯一标识为 1.1.1.1，用于区分不同的 OSPF 路由器
[r1-ospf-1]
a 1 // 进入 OSPF 区域 1，区域 ID 用点分十进制表示为 0.0.0.1，区域的划分有助于缩小链路状态信息的传播范围
[r1-ospf-1-area-0.0.0.1]
network 172.16.32.1 0.0.0.0 // 在 OSPF 区域 1 中宣告 IP 地址 172.16.32.1 对应的网络，通配符掩码 0.0.0.0 表示精确匹配该 IP 地址
[r1-ospf-1-area-0.0.0.1]
network 172.16.35.1 0.0.0.0 // 在 OSPF 区域 1 中宣告 IP 地址 172.16.35.1 对应的网络，同样精确匹配该 IP 地址[r2]
ospf 1 router-id 2.2.2.2 // 启动 OSPF 进程 1，指定路由器的 OSPF 唯一标识为 2.2.2.2
[r2-ospf-1]
[r2-ospf-1-area-0.0.0.1]
network 172.16.33.1 0.0.0.0 // 在 OSPF 区域 1 中宣告 IP 地址 172.16.33.1 对应的网络
[r2-ospf-1-area-0.0.0.1]
network 172.16.35.2 0.0.0.0 // 在 OSPF 区域 1 中宣告 IP 地址 172.16.35.2 对应的网络[r3]
ospf 1 router-id 3.3.3.3 // 启动 OSPF 进程 1，指定路由器的 OSPF 唯一标识为 3.3.3.3
[r3-ospf-1]
[r3-ospf-1-area-0.0.0.1]
network 172.16.35.3 0.0.0.0 // 在 OSPF 区域 1 中宣告 IP 地址 172.16.35.3 对应的网络
[r3-ospf-1-area-0.0.0.1]
network 172.16.34.1 0.0.0.0 // 在 OSPF 区域 1 中宣告 IP 地址 172.16.34.1 对应的网络
[r3-ospf-1-area-0.0.0.0]
network 172.16.0.1 0.0.0.0 // 在 OSPF 骨干区域 0 中宣告 IP 地址 172.16.0.1 对应的网络[r4]
ospf 1 router-id 4.4.4.4 // 启动 OSPF 进程 1，指定路由器的 OSPF 唯一标识为 4.4.4.4
[r4-ospf-1]
[r4-ospf-1-area-0.0.0.0]
network 172.16.0.2 0.0.0.0 // 在 OSPF 骨干区域 0 中宣告 IP 地址 172.16.0.2 对应的网络
[r4-ospf-1-area-0.0.0.0]
network 172.16.0.5 0.0.0.0 // 在 OSPF 骨干区域 0 中宣告 IP 地址 172.16.0.5 对应的网络
[r4-ospf-1-area-0.0.0.0]
network 172.16.0.9 0.0.0.0 // 在 OSPF 骨干区域 0 中宣告 IP 地址 172.16.0.9 对应的网络[r6]
ospf 1 router-id 6.6.6.6 // 启动 OSPF 进程 1，指定路由器的 OSPF 唯一标识为 6.6.6.6
[r6-ospf-1]
[r6-ospf-1-area-0.0.0.0]
network 172.16.0.6 0.0.0.0 // 在 OSPF 骨干区域 0 中宣告 IP 地址 172.16.0.6 对应的网络
[r6-ospf-1-area-0.0.0.2]
network 172.16.66.1 0.0.0.0 // 在 OSPF 区域 2 中宣告 IP 地址 172.16.66.1 对应的网络
[r6-ospf-1-area-0.0.0.2]
network 172.16.64.1 0.0.0.0 // 在 OSPF 区域 2 中宣告 IP 地址 172.16.64.1 对应的网络[r7]
ospf 1 router-id 7.7.7.7 // 启动 OSPF 进程 1，指定路由器的 OSPF 唯一标识为 7.7.7.7
[r7-ospf-1]
[r7-ospf-1-area-0.0.0.0]
network 172.16.0.10 0.0.0.0 // 在 OSPF 骨干区域 0 中宣告 IP 地址 172.16.0.10 对应的网络
[r7-ospf-1-area-0.0.0.3]
network 172.16.96.1 0.0.0.0 // 在 OSPF 区域 3 中宣告 IP 地址 172.16.96.1 对应的网络
[r7-ospf-1-area-0.0.0.3]
network 172.16.98.1 0.0.0.0 // 在 OSPF 区域 3 中宣告 IP 地址 172.16.98.1 对应的网络[r8]
ospf 1 router-id 8.8.8.8 // 启动 OSPF 进程 1，指定路由器的 OSPF 唯一标识为 8.8.8.8
[r8-ospf-1]
[r8-ospf-1-area-0.0.0.3]
network 172.16.98.2 0.0.0.0 // 在 OSPF 区域 3 中宣告 IP 地址 172.16.98.2 对应的网络
[r8-ospf-1-area-0.0.0.3]
network 172.16.97.1 0.0.0.0 // 在 OSPF 区域 3 中宣告 IP 地址 172.16.97.1 对应的网络
[r8-ospf-1-area-0.0.0.3]
network 172.16.98.5 0.0.0.0 // 在 OSPF 区域 3 中宣告 IP 地址 172.16.98.5 对应的网络AR9：
（宣告在ospf2，成为ASBR设备进行双向重发布）
[r9]
ospf 2 router-id 9.9.9.9 // 启动 OSPF 进程 2，指定路由器的 OSPF 唯一标识为 9.9.9.9，该路由器将作为 ASBR 进行双向重发布
[r9-ospf-2]
[r9-ospf-2-area-0.0.0.4]
network 172.16.128.1 0.0.0.0 // 在 OSPF 区域 4 中宣告 IP 地址 172.16.128.1 对应的网络
[r9-ospf-2-area-0.0.0.4]
network 172.16.130.1 0.0.0.0 // 在 OSPF 区域 4 中宣告 IP 地址 172.16.130.1 对应的网络[r10]
ospf 1 router-id 10.10.10.10 // 启动 OSPF 进程 1，指定路由器的 OSPF 唯一标识为 10.10.10.10
[r10-ospf-1]
[r10-ospf-1-area-0.0.0.4]
network 172.16.129.1 0.0.0.0 // 在 OSPF 区域 4 中宣告 IP 地址 172.16.129.1 对应的网络
[r10-ospf-1-area-0.0.0.4]
network 172.16.130.2 0.0.0.0 // 在 OSPF 区域 4 中宣告 IP 地址 172.16.130.2 对应的网络[r11]
ospf 1 router-id 11.11.11.11 // 启动 OSPF 进程 1，指定路由器的 OSPF 唯一标识为 11.11.11.11
[r11-ospf-1]
[r11-ospf-1-area-0.0.0.2]
network 172.16.66.2 0.0.0.0 // 在 OSPF 区域 2 中宣告 IP 地址 172.16.66.2 对应的网络
[r11-ospf-1-area-0.0.0.2]
network 172.16.65.1 0.0.0.0 // 在 OSPF 区域 2 中宣告 IP 地址 172.16.65.1 对应的网络
[r11-ospf-1-area-0.0.0.2]
network 172.16.66.5 0.0.0.0 // 在 OSPF 区域 2 中宣告 IP 地址 172.16.66.5 对应的网络[r12]
ospf 1 router-id 12.12.12.12 // 启动 OSPF 进程 1，指定路由器的 OSPF 唯一标识为 12.12.12.12
[r12-ospf-1]
[r12-ospf-1-area-0.0.0.2]
network 172.16.66.6 0.0.0.0 // 在 OSPF 区域 2 中宣告 IP 地址 172.16.66.6 对应的网络4、配置RIP
[r12]
rip 1 // 启动 RIP（路由信息协议）进程，进程号为 1。在华为设备中，RIP 可以有多个进程，通过进程号来区分不同的 RIP 实例，方便在不同的网络环境或策略下使用不同的 RIP 配置
[r12-rip-1]
ver 2 // 将 RIP 协议的版本设置为 2。RIP 有版本 1 和版本 2，版本 2 相较于版本 1 支持 VLSM（可变长子网掩码），并且使用组播方式发送路由更新信息，提高了效率和安全性
[r12-rip-1]
network 10.0.0.0 // 宣告网络 10.0.0.0 参与 RIP 路由协议。当配置了该命令后，路由器会将所有属于 10.0.0.0 网络范围内的接口的路由信息通过 RIP 协议广播出去，同时也会接收来自其他运行 RIP 协议的路由器关于该网络的路由信息5、配置双向重发布
[r9]
ospf 1 // 进入 OSPF 进程 1 的配置视图。在华为设备中，一台路由器可以同时运行多个 OSPF 进程，这里选择进入进程 1 进行相关配置。
[r9-ospf-1]
import - route ospf 2 // 在 OSPF 进程 1 中引入 OSPF 进程 2 的路由信息。这是实现双向重发布的关键步骤，由于之前配置中 r9 作为 ASBR（自治系统边界路由器）启动了 OSPF 进程 2，此命令使得 OSPF 进程 1 能够学习到 OSPF 进程 2 中的路由信息，从而实现不同 OSPF 进程间路由信息的共享，保证网络中各个区域的设备能够相互通信。[r12]
ospf 1 // 进入 OSPF（开放最短路径优先）协议的进程 1 的配置模式。一台路由器可以运行多个 OSPF 进程，这里指定要对进程 1 进行配置。
[r12-ospf-1]
import-route rip 1 // 在 OSPF 进程 1 中引入 RIP（路由信息协议）进程 1 的路由信息。此前已经在 r12 上配置了 RIP 进程 1 并宣告了 10.0.0.0 网络，此命令使得 OSPF 进程 1 能够学习到 RIP 进程 1 中所包含的路由信息。通过这种方式，运行 OSPF 协议的网络区域能够获取到 RIP 网络中的路由，实现了不同路由协议（RIP 和 OSPF）之间的路由信息重发布，有助于扩展网络的连通性和路由可达性。6、路由汇总
[r4]
ip route-static 0.0.0.0 0 45.0.0.2 // 配置一条静态默认路由。其中，0.0.0.0 0 表示所有目的网络（即默认路由），45.0.0.2 是下一跳地址。这意味着当 r4 路由器收到一个目的地址不在其路由表中的数据包时，会将该数据包转发到 45.0.0.2 这个地址，通常用于连接到外部网络或上级网络。[r3]
ospf 1 // 进入 OSPF 进程 1 的配置模式，在华为设备中可以同时运行多个 OSPF 进程，这里选择进程 1 进行配置。
[r3-ospf-1]
area 1 // 进入 OSPF 区域 1 的配置模式，区域 ID 用点分十进制表示为 0.0.0.1。
[r3-ospf-1-area-0.0.0.1]
abr-summary 172.16.32.0 255.255.224.0 // 该命令用于区域边界路由器（ABR）进行路由汇总。ABR 会将区域 1 内的 172.16.32.0/19 网段的路由信息汇总成一条路由向外发布，减少了路由表的规模，降低了路由信息传播的开销，提高了网络的稳定性和效率。[r6-ospf-1-area-0.0.0.2]
abr-summary 172.16.64.0 255.255.224.0 // r6 作为区域边界路由器，将区域 2 内的 172.16.64.0/19 网段的路由信息汇总成一条路由向外发布，起到减少路由表项和优化路由信息传播的作用。[r7-ospf-1-area-0.0.0.3]
abr-summary 172.16.96.0 255.255.224.0 // r7 作为区域边界路由器，把区域 3 内的 172.16.96.0/19 网段的路由信息汇总成一条路由，降低路由表的复杂度和路由更新的流量。[r9-ospf-1]
asbr-summary 172.16.128.0 255.255.224.0 // r9 作为自治系统边界路由器（ASBR），将从外部引入到 OSPF 进程 1 中的 172.16.128.0/19 网段的路由信息进行汇总。通过这种汇总，减少了 OSPF 网络内部的路由表项数量，优化了路由信息的传播。[r12-ospf-1]
asbr-summary 10.1.0.0 255.255.252.0 // r12 作为自治系统边界路由器，将从外部（如之前配置的 RIP 网络）引入到 OSPF 进程 1 中的 10.1.0.0/22 网段的路由信息进行汇总，从而减少 OSPF 网络内部的路由表规模。7、划分特殊区域，下放缺省路由
# 进入路由器 R1 的 OSPF 进程 1 下的区域 0.0.0.1 配置模式
[r1-ospf-1-area-0.0.0.1]
# 将该区域配置为 Stub 区域。Stub 区域不接收外部路由信息（Type 5 LSA），
stub # 进入路由器 R2 的 OSPF 进程 1 下的区域 0.0.0.1 配置模式
[r2-ospf-1-area-0.0.0.1]
# 同样将该区域配置为 Stub 区域
stub # 进入路由器 R3 的 OSPF 进程 1 下的区域 0.0.0.1 配置模式
[r3-ospf-1-area-0.0.0.1]
# 将该区域配置为 Stub 区域，并且不向该区域发送汇总 LSA（Type 3 LSA）
stub no-summary # 进入路由器 R6 的 OSPF 进程 1 下的区域 0.0.0.2 配置模式
[r6-ospf-1-area-0.0.0.2]
# 将该区域配置为 NSSA（Not-So-Stubby Area）区域，并且不向该区域发送汇总 LSA（Type 3 LSA）
# NSSA 区域允许引入外部路由（通过 ASBR），同时又能限制外部路由的传播范围
nssa no-summary# 进入路由器 R11 的 OSPF 进程 1 下的区域 0.0.0.2 配置模式
[r11-ospf-1-area-0.0.0.2]
# 将该区域配置为 NSSA 区域，默认情况下会接收汇总 LSA
nssa # 进入路由器 R12 的 OSPF 进程 1 下的区域 0.0.0.2 配置模式
[r12-ospf-1-area-0.0.0.2]
# 将该区域配置为 NSSA 区域
nssa # 进入路由器 R7 的 OSPF 进程 1 下的区域 0.0.0.3 配置模式
[r7-ospf-1-area-0.0.0.3]
# 将该区域配置为 NSSA 区域，并且不向该区域发送汇总 LSA（Type 3 LSA）
nssa no-summary# 进入路由器 R8 的 OSPF 进程 1 下的区域 0.0.0.3 配置模式
[r8-ospf-1-area-0.0.0.3]
# 将该区域配置为 NSSA 区域
nssa# 进入路由器 R9 的 OSPF 进程 1 配置模式
[r9-ospf-1]
# 对外部路由进行汇总，将 172.16.128.0/19 网段的路由信息进行汇总发布
# 减少了 OSPF 区域内的路由条目数量，提高了路由效率
asbr-summary 172.16.128.0 255.255.224.0# 进入路由器 R9 的 OSPF 进程 1 下的区域 0.0.0.3 配置模式
[r9-ospf-1-area-0.0.0.3]
# 将该区域配置为 NSSA 区域
nssa# 进入路由器 R9 的 OSPF 进程 2 配置模式
[r9-ospf-2]
# 向 OSPF 网络中通告默认路由，使得其他路由器可以通过该路由器访问外部网络
default-route-advertise # 进入路由器 R4 的 OSPF 进程 1 配置模式
[r4-ospf-1]
# 向 OSPF 网络中通告默认路由
default-route-advertise 8、加快收敛
p2p：
AR3：
[r3-GigabitEthernet0/0/1]ospf network-type p2pAR4：
[r4-GigabitEthernet0/0/1]ospf network-type p2p
[r4-GigabitEthernet0/0/0]ospf network-type p2p
[r4-Serial2/0/0]ospf network-type p2p
[r4-GigabitEthernet1/0/0]ospf network-type p2pAR5：
[LSP-Serial2/0/0]ospf network-type p2pAR6：
[r6-GigabitEthernet0/0/0]ospf network-type p2p
[r6-GigabitEthernet0/0/1]ospf network-type p2pAR7：
[r7-GigabitEthernet0/0/0]ospf network-type p2p
[r7-GigabitEthernet0/0/1]ospf network-type p2pAR8：
[r8-GigabitEthernet0/0/0]ospf network-type p2p
[r8-GigabitEthernet0/0/1]ospf network-type p2pAR9：
[r9-GigabitEthernet0/0/0]ospf network-type p2p
[r9-GigabitEthernet0/0/1]ospf network-type p2pAR10：
[r10-GigabitEthernet0/0/0]ospf network-type p2pAR11：
[r11-GigabitEthernet0/0/0]ospf network-type p2p
[r11-GigabitEthernet0/0/1]ospf network-type p2pAR12：
[r12-GigabitEthernet0/0/0]ospf network-type p2pp2mp：
[r1-GigabitEthernet0/0/0]ospf network-type p2mp
[r2-GigabitEthernet0/0/0]ospf network-type p2mp
[r3-GigabitEthernet0/0/0]ospf network-type p2mp9、更改heiio包更新时长
[r1-GigabitEthernet0/0/0]ospf timer hello 1[r2-GigabitEthernet0/0/0]ospf timer hello 1[r3-GigabitEthernet0/0/0]ospf timer hello 110、（区域认证）保障网络更新安全
[r4]ospf 1[r4-ospf-1]area 0[r4-ospf-1-area-0.0.0.0]authentication-mode md5 1 cipher 123456[r3-ospf-1-area-0.0.0.0]authentication-mode md5 1 cipher 123456[r6-ospf-1-area-0.0.0.0]authentication-mode md5 1 cipher 123456[r7-ospf-1-area-0.0.0.0]authentication-mode md5 1 cipher 12345611、联通外网
[r4]acl 2000[r4-acl-basic-2000]rule permit source 172.16.0.0 0.0.255.255[r4]int s 4/0/1[r4-Serial4/0/1]nat outbound 2000五、结果验证

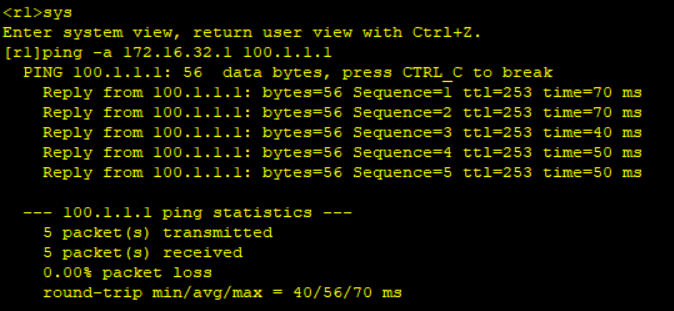

AR1

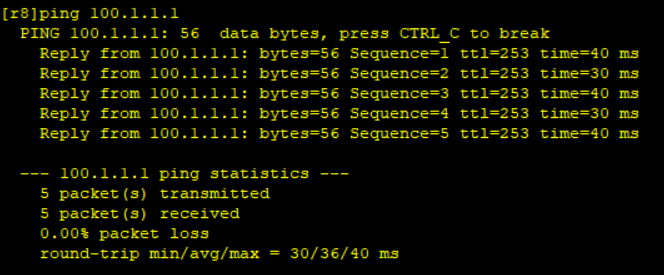

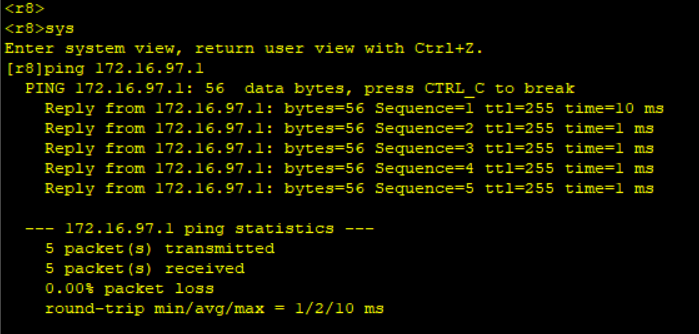

AR8

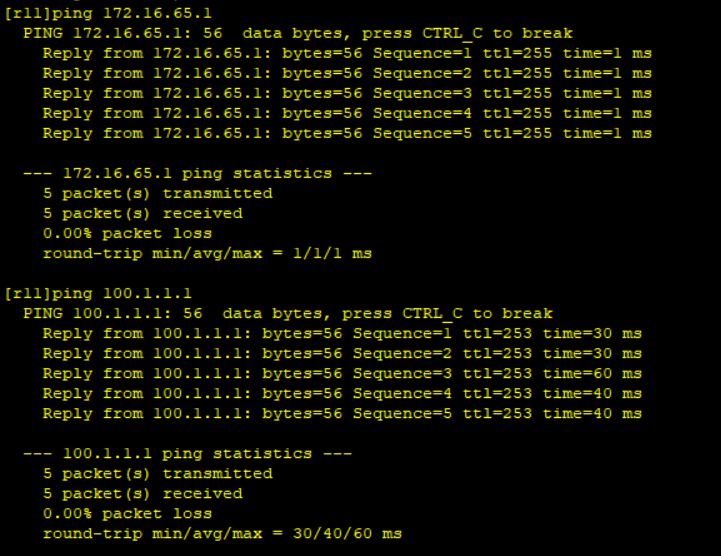

AR11
