1. 概述
SW6239 是一款集成多协议、高性能 MCU、支持四口的单节移动电源 SOC。 支持 A+Cout+Cinout+Cinout任意口快充，集成
5A 高效率开关充电，22.5W 高效同步升压输出；支持PPS/PD/SCP/FCP/QC/AFC/PE/BC1.2 等多种快充协议；集成高精度电量
计及场景控制管理。
2. 应用领域
• 移动电源
3. 规格
• 高性能 MCU
➢ 主频 16MHz
➢4KB ROM
➢256B RAM
➢ 128B EEPROM
➢ 支持最多 10 路 GPIO
➢ 支持 1 路 GPADC
➢ 支持在线升级功能
• 开关充电
➢ 支持单电芯充电，包含涓流、恒流、恒压、充电截止、复充完整的充电循环管理
➢ 支持 4.2V/4.3V/4.35V/4.4V/4.45V 三元电池和3.6V/3.65V 磷酸铁锂电池
➢ 支持充电温度环控制
• 同步升压
➢ 输出功率高达 22.5W
➢ 自动负载检测/轻载检测
➢ 支持放电温度环控制
• 系统
➢ ACoutCinoutCinout和 ACoutCinoutBin/Lin四口任意口快充
➢ 内置 Lightning 输入解密
➢ 智能识别设备接入和拔出
➢ 支持无线充模式下快充边充边放
• 快充协议
➢PPS 输出
➢QC2.0 输出
➢QC3+/QC3.0 输出
➢ PD3.1 输入/输出
➢ SCP/FCP/AFC 输入/输出
• 电量计
➢ 内置库仑计精准电量
➢ 内置 12bit ADC
• 保护机制
➢ 输入过压/欠压保护
➢ 输出过流/短路保护
➢ 电池欠压保护
➢ NTC 温度保护
➢ 芯片温度保护
➢ 充电超时保护
➢ 看门狗保护
• 可靠性
➢ CC 耐压>12V
➢ 芯片级 HBM>±4kV

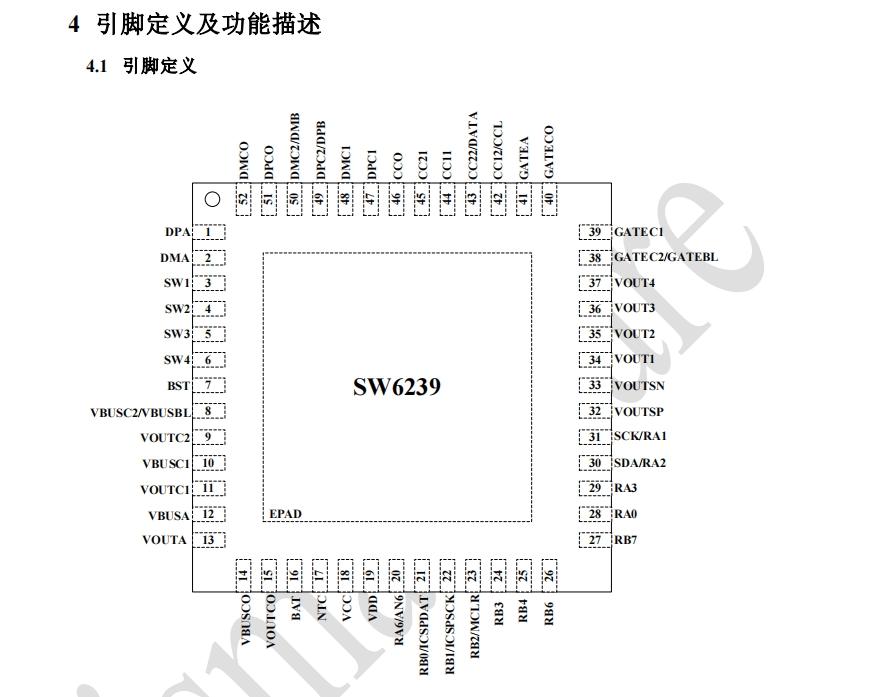

• 封装
QFN52 6mm x 6mm 0.4pitch
