SpringCloud Client源码解析

初始化CloudEurekaClient

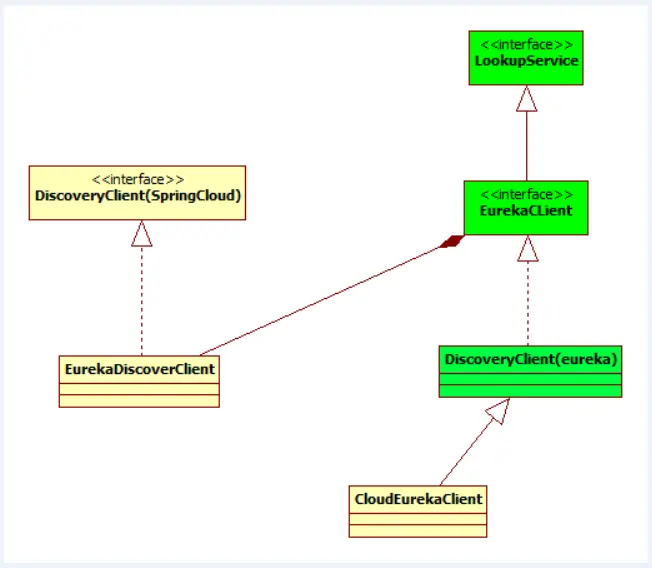

类图关系

说明：黄色类为SpringCloud类，绿色为NetFlix Eureka相关类

1. 黄色类为SpringCLoud相关类，绿色类为NetFlix Eureka相关类
2. DiscoveryLient(SrpingCLoud)封装了发现服务的常用抽象方法，通过类图关系可以看到它的子类EurekaDisvoveryCLient（SpringCLoud类）通过组合 EurekaCLient(NetFlix)的方式，也就是通过(适配器模式)来整合服务发现的功能，DiscoveryLient可以看到下面的初始化流程中已经注入到Spring容器中，供使用
3. CloudEurekaCclient(SpringCloud类)在SpringBoot自动注入过程通过super DisCoverClient的构造方法去实现EurekaClient的服务注册、定时从注册中心拉取服务、定时服务续约、定时更新客户端来达到客户端的服务治理的功能

SpringCLoud客户端相关Bean 自动注入

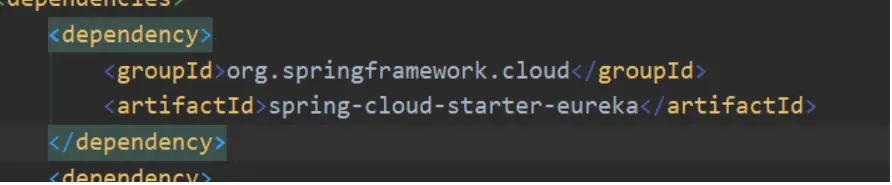

1. SpringCLoud Eureka Client工程里 里面添加Spring-cloud-starter-eureka pom依赖

2. Spring-cloud-starter-eureka里依赖了spring-cloud-netflix-eureka-client





3. SpringCloud eurekaClient自动注入

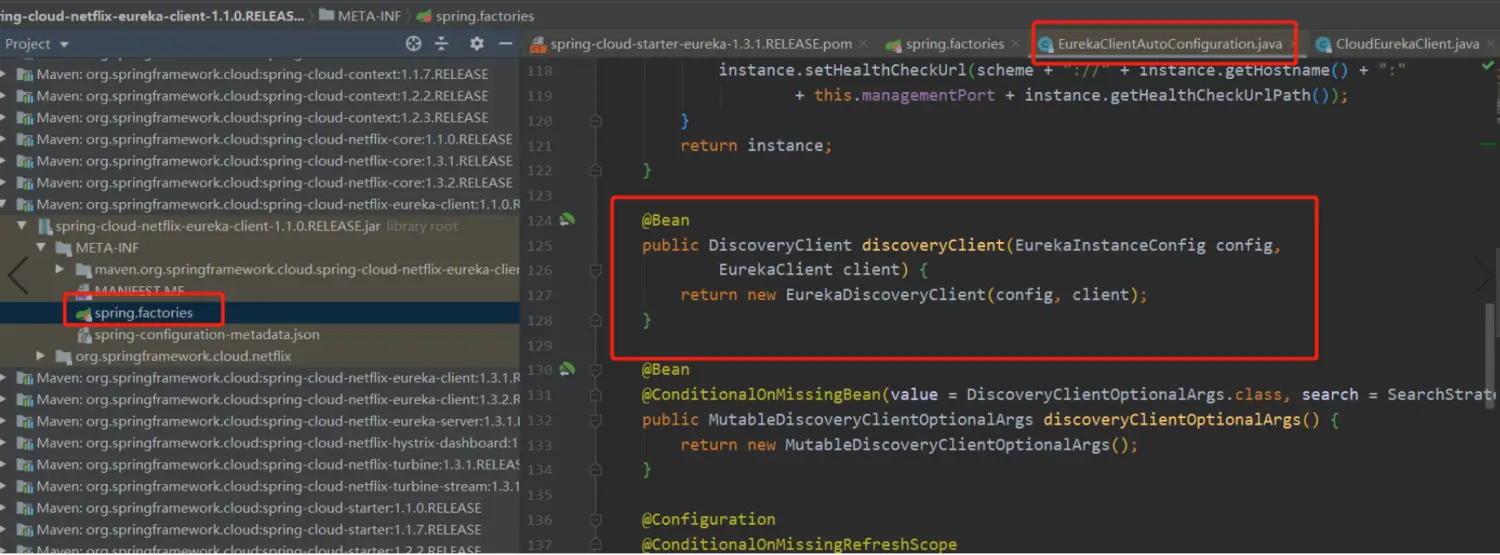

4. EurekaDiscoveryClient自动注入也就是上面类图EurekaDiscoveryClient（SpringCloud类），这里注入到Spring容器后，就可以在Spring中直接拿来使用了




5. CloudEurekaClient的初始化

   • CloudEurekaClient自动注入通过new CloudEurekaCLient 构造方法进入到下面的服务注册、定时续约等功能



   • CloudEurekaClient通过super DiscoveryClient构造方法进入服务注册、定时续约等功能





   • com.netflix.discovery.DiscoveryClient#DiscoveryClient()构造方法详细逻辑





其它注意点

其它重点关注类

1. InstanceInfo

就代表一个Eureka Client。里面包含了各个实例的详细属性信息
 lastDirtyTimestamp：记录当前intance在Client端的最后修改时间。
 lastUpdatedTimestamp：记录当前instance在Server端的最后修改时间。
 status：当前instance的存活状态（服务状态）
 overriddenStatus：可覆盖状态，是用户修改instance时使用的状态。

2. Application

这里代表一个微服务(比如订单服务 Order-Service),里面包含了多个订单服务实例(192.168.0.1:8080,192.168.0.2:8080,192.168.0.3:8080等多个实例)instancesMap的key为intanceId，value为对应的intanceInfo

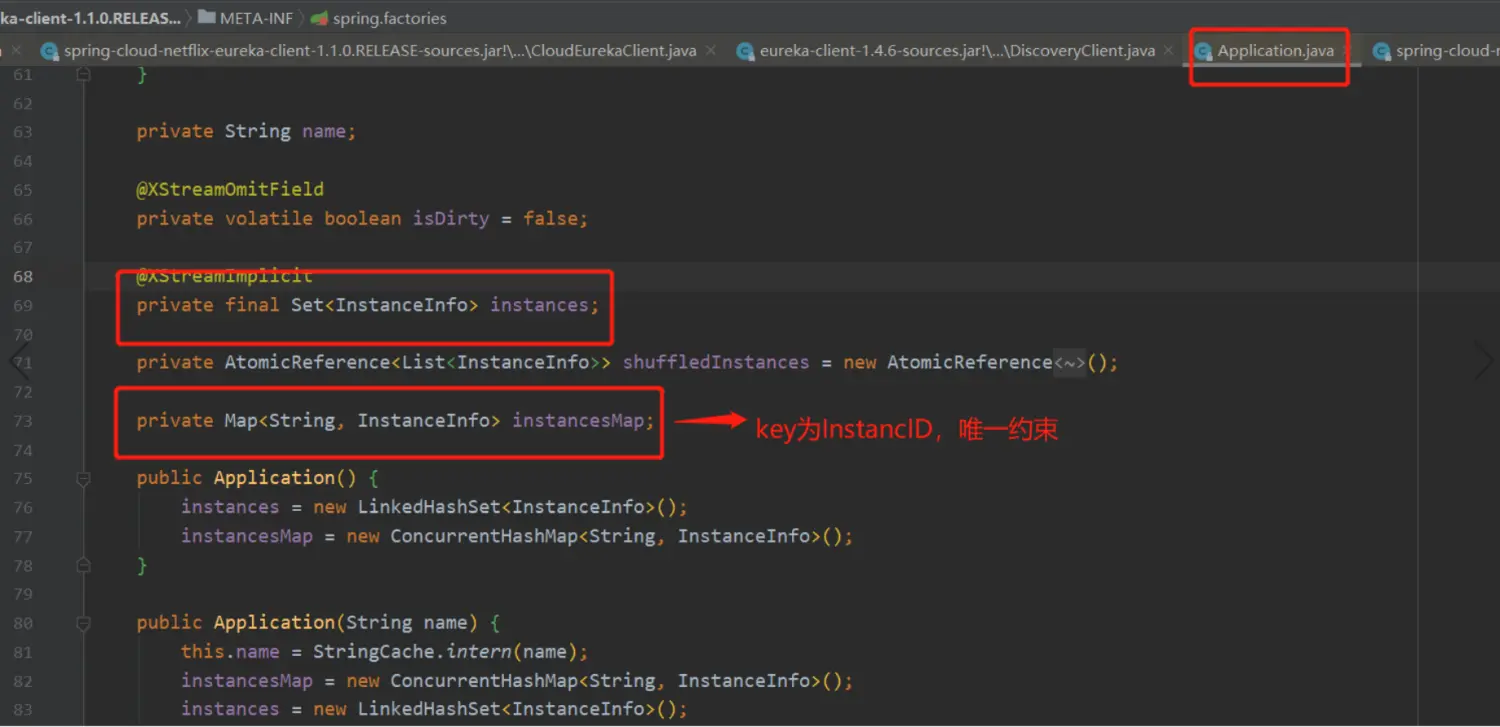

Application类结构

3. Applications

其实就是从Eureka Server下载的注册表保存在Client端的形式。我们简称“客户端注册表”
appNameApplicationMap的key为微服务名称，value为对应上面的的Application。

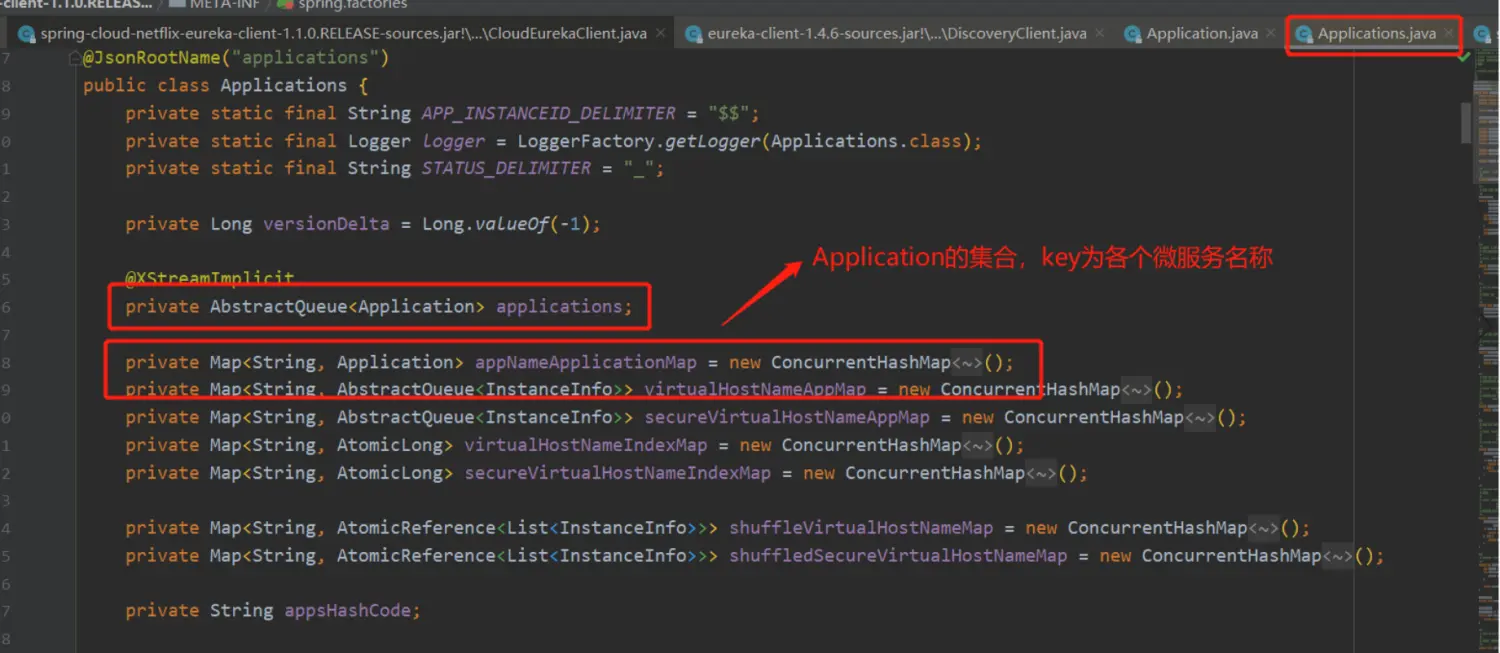

Applications类结构

4. Applications包含了Application(一个微服务)集合，Application包含了InstanceInfo(一个微服务下的服务实例)集合
5. EurekaClientConfigBeanHecom

org.springframework.cloud.netflix.eureka.EurekaClientConfigBean和com.netflix.discovery.EurekaClientConfig 就是客户端相关的配置信息映射类

6. EurekaClientAutoConfiguration SpringCloud Client客户端Bean自动注入的起始配置类

EurekaClientAutoConfiguration 也就是在org\springframework\cloud\spring-cloud-netflix-eureka-client的spring.factories下面

其它基础知识

Jersey框架

JAX-RS
ResourceJeysey框架相当于简单版的SpringMVC，只是SpringMVC多了ModelAndView试图解析等功能，Jeysey只处理请求，通过请求方式(PUT、DELETE)和接口格式(JSON\XML)来处理客户端到服务端的请求，Eureka中客户端就是通过Jeysey来请求Eureka注册中心的服务注册、服务续约、服务下架、拉取服务等接口来实现的
