产品概述

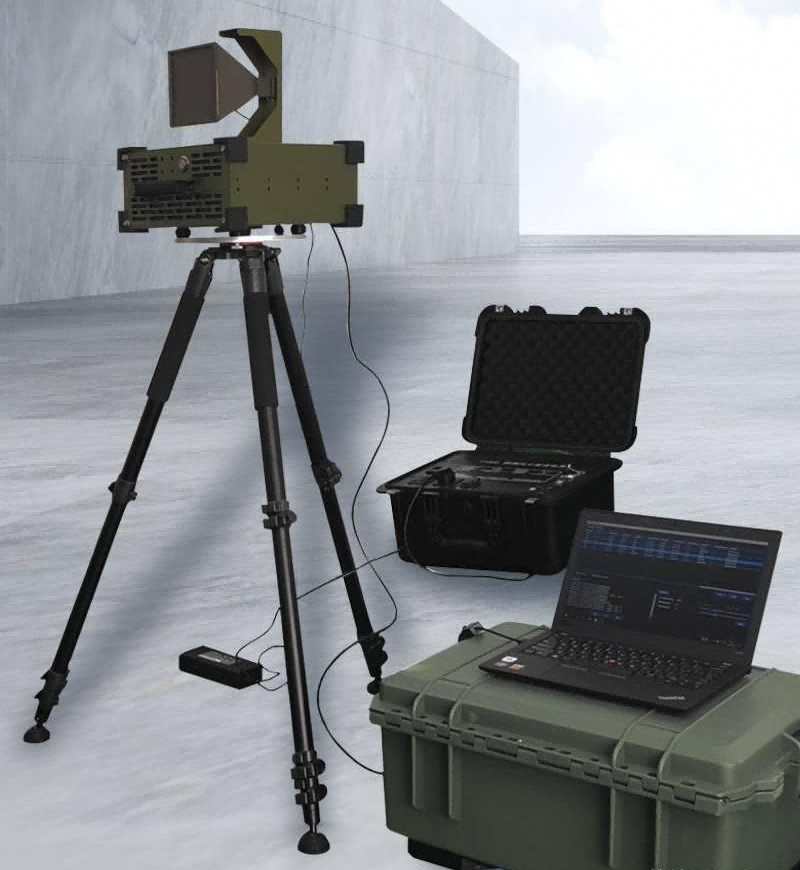

高性能合成孔径雷达（SAR，Synthetic Aperture Radar）回波模拟器是一款专为实验室和外场环境设计的高端设备，旨在满足SAR系统在功能验证、算法开发及性能测试等场景中的多样化需求。其多模式、多频段、多通道的灵活配置能力，使其能够轻松应对科研、军事及其他高端领域的复杂挑战，为SAR技术的研发和应用提供强有力的支持。
技术指标
（一）基本参数
频率范围： 2～18GHz（标准配置），可扩展至0.5～40GHz（选配模块）。
优势： 宽频段操作满足不同应用场景需求，选配模块适应未来发展。
瞬时带宽： ≥2GHz（最大支持5GHz，需定制）。
优势： 高带宽设计保障高分辨率成像能力和系统灵活性。
通道配置： 1接收通道+2发射通道（1T2R），支持定制（如2T4R、4T8R等）。
优势： 灵活适应不同任务需求和个性化场景。
动态范围： ≥80dB（典型值）。
优势： 确保信号精确捕捉和处理，适用于高精度测量。
信号分辨率： 距离向≤0.1m，方位向≤0.15m（@10GHz）。
优势： 高分辨能力，满足成像和目标识别需求。
（二）工作模式
标准模式： 条带式（Stripmap）、扫描式（ScanSAR）、聚束式（Spotlight）。
条带式： 适用于宽幅连续扫描成像。
扫描式： 多子带扫描扩展覆盖范围。
聚束式： 高分辨率定点成像，方位向分辨率提升30%以上。
扩展模式（可选）： 滑动聚束式（SlidingSpotlight）、TOPS、干涉SAR（InSAR）、极化SAR（PolSAR）。
滑动聚束式： 高分辨率扫描成像。
TOPS： 适用于地形观测的大规模覆盖。
干涉SAR： 高精度地形测绘。
极化SAR： 目标识别和分类。
（三）信号生成能力
回波模型： 支持点目标、面目标、分布式场景回波模拟，可导入地形数据（DEM/DLR）模拟真实环境。
运动误差注入： 模拟平台振动和大气扰动。
调制方式： 线性调频（LFM）、非线性调频（NLFM）、相位编码（PCW）等。
脉冲重复频率（PRF）： 100Hz～20kHz，可编程控制。
优势： 广泛支持多种模式和应用需求。
系统组成
（一）硬件架构
射频前端模块：
宽带频率合成器（DDS+PLL）。
高精度数模转换器（DAC，16-bit，12GSPS）。
低相位噪声本振（LO），相位噪声≤-110dBc/Hz@10kHz偏移。
数字信号处理单元：
FPGA（Xilinx UltraScale+）实时处理核心。
GPU加速器（NVIDIA A100）支持大规模场景仿真。
接口与通信：
高速以太网（10Gbps）、PCIe 4.0。
同步时钟输入/输出（10MHz参考，PPS信号）。
（二）软件平台
控制软件：
图形化操作界面（GUI）支持场景编辑、参数配置、实时监控。
脚本接口（Python/Matlab API）支持自动化测试。
算法库： 基于物理光学（PO）、时域有限差分（FDTD）的散射模型；多普勒参数计算、运动补偿。
性能参数
频率精度： ±0.1ppm；
相位噪声： ≤-95dBc/Hz@1GHz，10kHz偏移；
通道隔离度： ≥50dB（发射-接收间）；
信号生成时延： ≤5μs（闭环模式）；
数据存储容量： 标配1TB SSD，可扩展至10TB。
环境适应性
工作温度： -10℃～+50℃；
存储温度： -40℃～+70℃；
防护等级： IP54（可选IP67加固版本）。
应用场景与优势
这款高性能SAR回波模拟器凭借其卓越的技术指标、灵活的工作模式和强大的系统组成，为科研、军事及其他高端领域提供了强大的技术支持。无论是实验室环境还是外场应用，该模拟器都能以其高精度和可靠性满足复杂任务需求，助力SAR技术的不断突破与创新。
