零基础焊接STM32F103RET6

2025/4/18 10:44:18 来源:https://blog.csdn.net/m0_68062837/article/details/147102180  浏览:    关键词:零基础焊接STM32F103RET6

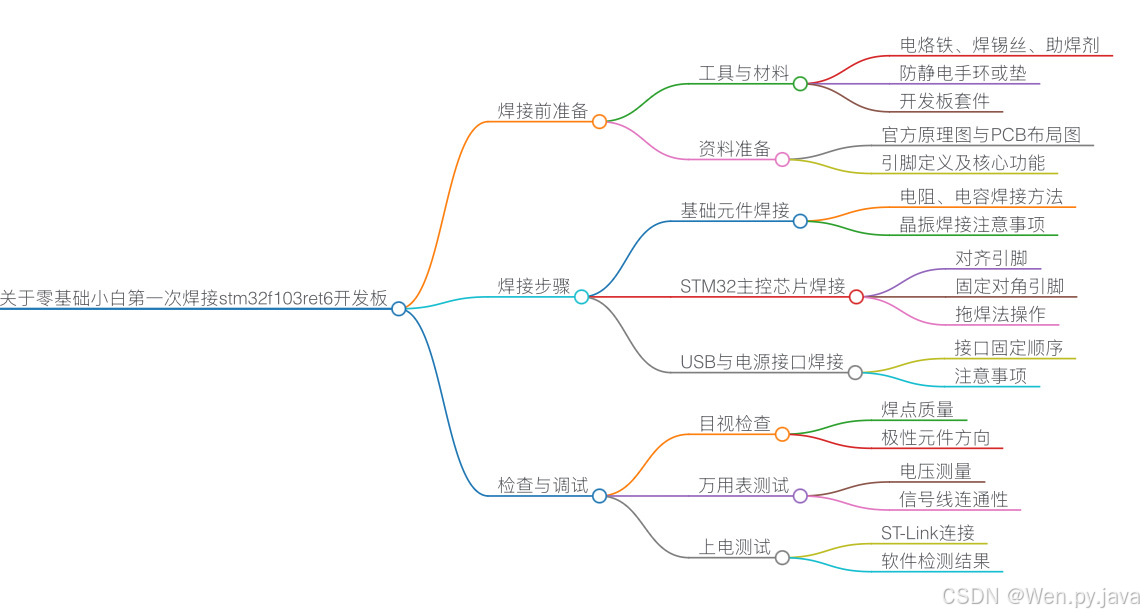

零基础焊接STM32F103RET6开发板指南

一、焊接前准备
  1. 工具与材料

    • 必需工具:电烙铁(建议可调温)、焊锡丝(直径0.5-0.8mm)、助焊剂、镊子、吸锡器、放大镜/台灯。
    • 静电防护:防静电手环或防静电垫(避免静电损坏芯片)。
    • 开发板套件:确保包含STM32F103RET6芯片、电阻、电容、晶振、连接器等。
  2. 资料准备

    • 下载开发板原理图与PCB布局图(参考引用中的官方资料链接)。 推荐嘉立创开源平台
    • 查阅STM32F103RET6引脚定义(核心功能如GPIO、UART等需重点关注)。

二、焊接步骤(从易到难)
  1. 焊接基础元件

    • 电阻、电容:使用镊子固定元件,电烙铁加热焊盘2-3秒后加锡,确保焊点光滑无毛刺。
    • 晶振:优先焊接22pF匹配电容,再焊接晶振本体,避免长时间加热导致频率偏移。
  2. 焊接STM32主控芯片(LQFP64封装)

    • 对齐引脚:将芯片与PCB焊盘对齐,用胶带临时固定。
    • 固定对角:先焊接对角线两个引脚,确保芯片位置不偏移。
    • 拖焊法
      1. 在芯片一侧引脚涂抹少量助焊剂。
      2. 电烙铁温度调至300-330°C,用烙铁头带锡快速拖过引脚(锡量不宜过多)。
      3. 用吸锡带清理短路引脚。
  3. 焊接USB、电源接口

    • 优先焊接USB接口的固定脚,再处理信号引脚,避免接口歪斜。

在这里插入图片描述

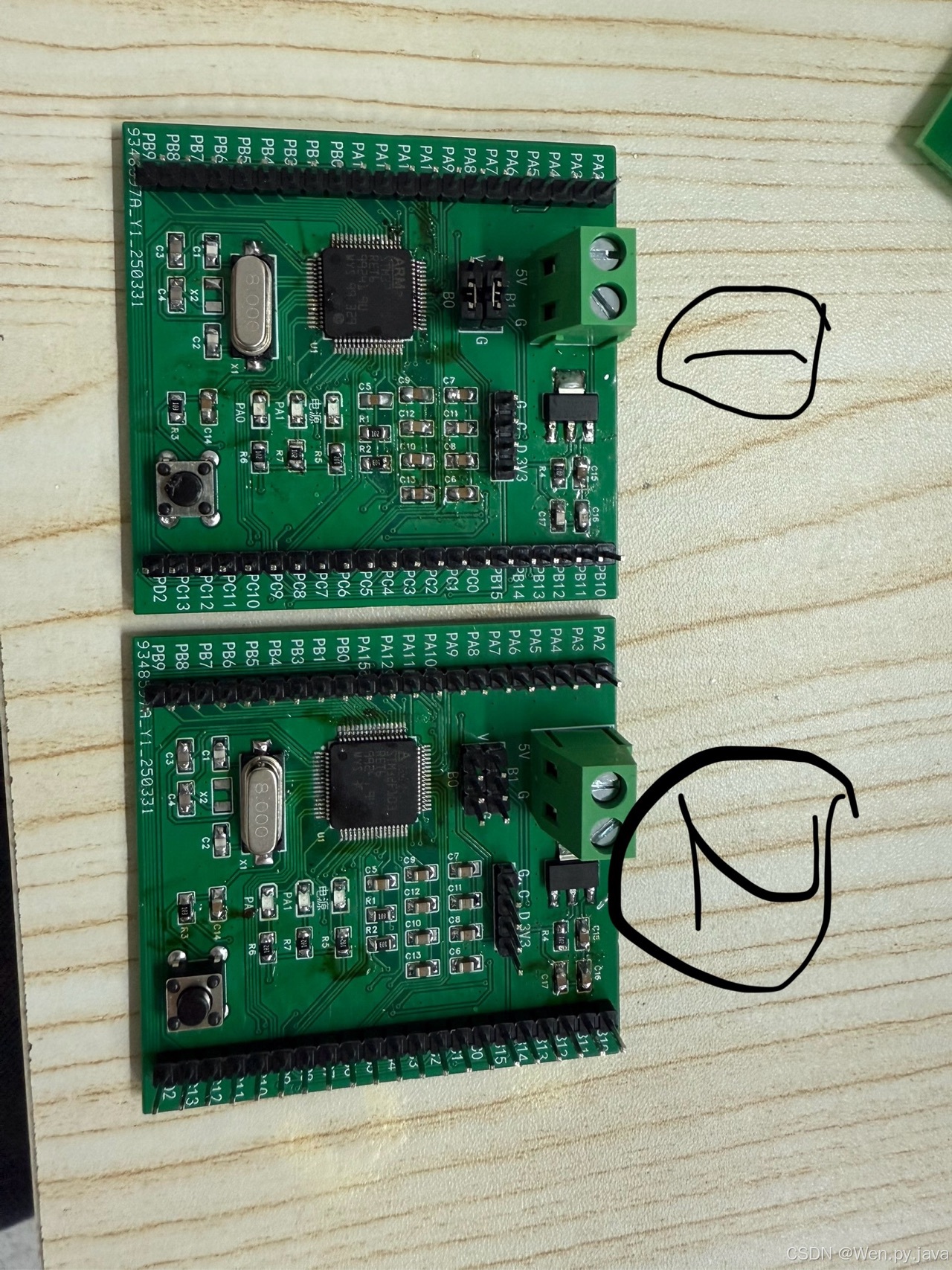

三、检查与调试
  1. 目视检查

    • 检查焊点是否光滑、有无短路或虚焊(尤其注意芯片引脚间距)。
    • 确认极性元件(如电解电容)方向正确。
  2. 万用表测试

    • 测量3.3V与GND是否短路(引用中强调硬件连接正确性)。
    • 检查关键信号线(如BOOT0、NRST)连通性。
  3. 上电测试

    • 连接ST-Link调试器,使用STM32CubeProgrammer检测芯片是否识别。
    • 若电源LED不亮,立即断电并排查焊接问题。

在这里插入图片描述

四、常见问题与解决
  1. 芯片焊歪了怎么办?

    • 使用热风枪(温度350°C)局部加热,用镊子调整位置后重新焊接。
  2. 引脚间锡渣短路

    • 涂抹助焊剂,用吸锡带或铜编织线吸附多余焊锡。
  3. 芯片无法识别

    • 检查BOOT0引脚是否接地,NRST复位电路是否正常(参考引用中的核心功能描述)。

五、推荐学习资源
  1. 官方数据手册:STM32F103RET6电气特性与封装细节。
  2. 社区教程:嘉立创社区提供焊接技巧与调试案例(可通过发帖获取积分兑换资源)。
  3. 视频教程:搜索“STM32F103RET6焊接入门”获取直观操作演示。
