型号
协议转换通信网关
PROFINET 转 EtherNet/IP
MS-GW32 概述
MS-GW32 是 PROFINET 和 EtherNet/IP 协议转换网关，为用户提供两种不同通讯协议的 PLC 进行数据交互的解决方案，可以轻松容易将 EtherNet/IP 网络接入 PROFINET 网络中，方便扩展，不受限制，用户可以快速组建自己的应用网络。PROFINET 接口和 EtherNet/IP 接口都只作为从站，支持掉线报警，支持硬件看门狗，保证系统的稳定性。支持网页 WEB 设置和数据监控，支持在网关网页下载 GSD 文件，具有在线可视化功能，用户无需编程和考虑技术实现的细节，快速实现协议网络的扩展应用。

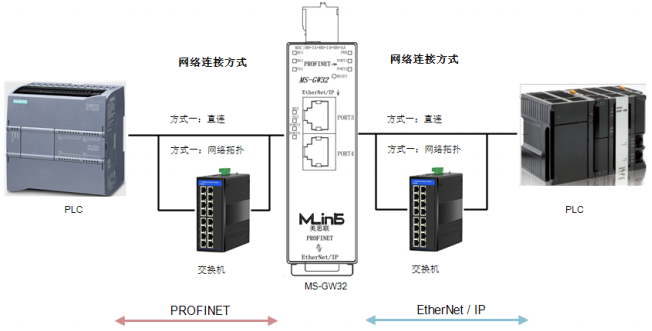

接线概述
使用 MS-GW32 协议转换网关时连接如下图所述。

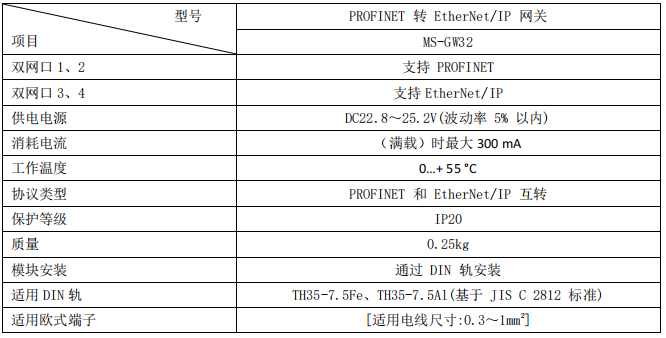

技术规格
网关 MS-GW32

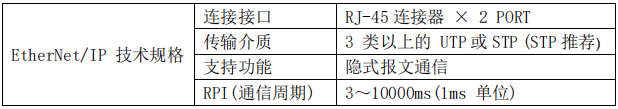

通信规格
STP=屏蔽双绞线电缆、UTP=非屏蔽双绞线电缆。

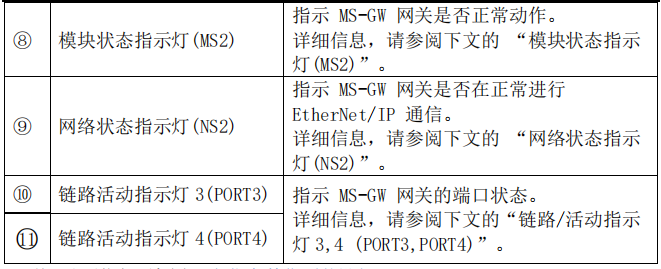

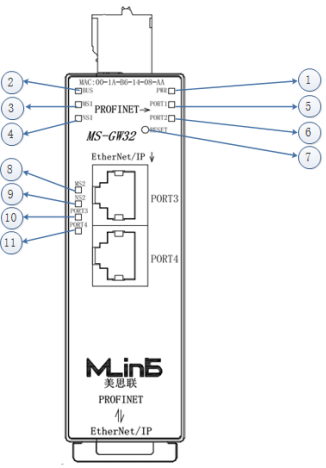

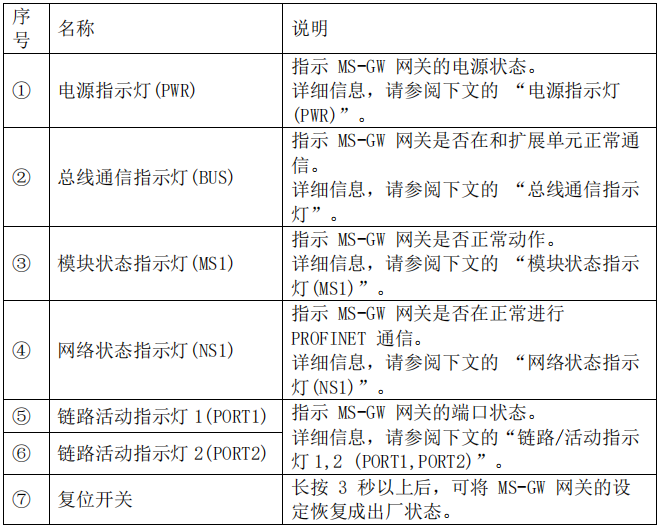

指示灯与按钮
关于出厂状态，请参阅 “复位(初始化)时的设定”。
动作指示灯
电源指示灯(PWR)
表示 MS-GW 网关是否处于通电中。

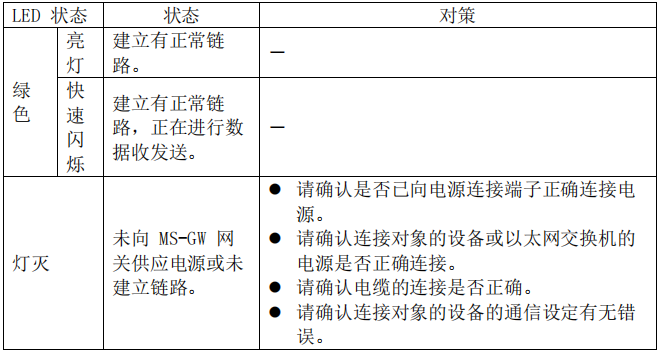

链路/活动指示灯 1,2(PORT1,PORT2)
表示 MS-GW 网关的 PROFINET 端口状态。
总线通信指示灯(BUS)
表示 MS-GW 网关在正常进行扩展总线通信。

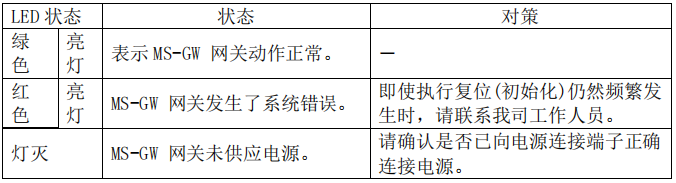

模块状态指示灯(MS1)
表示 MS-GW 网关的 PROFINET 是否正常动作。

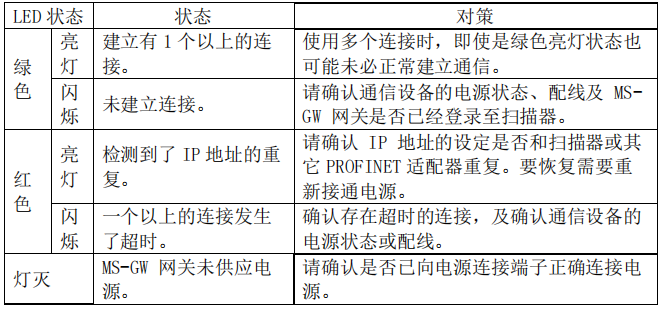

网络状态指示灯(NS1)
表示 MS-GW 网关是否在正常进行 PROFINET 通信。
模块状态指示灯(MS2)
表示 MS-GW 网关的 EtherNet/IP 是否正常动作。
网络状态指示灯(NS2)
表示 MS-GW 网关是否在正常进行 EtherNet/IP 通信。
链路/活动指示灯 3,4(PORT3,PORT4)
表示 MS-GW 网关的 EtherNet/IP 端口状态。
复位(初始化)时的设定
长按复位开关 3 秒钟以上后，BUS 指示灯会闪红灯一次，此时网关已复位初始化为出厂时的设定。

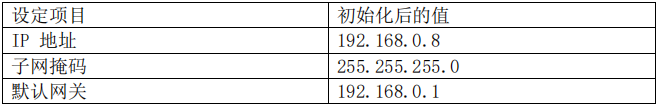

出厂时的 PROFINET 设定如下所述。
出厂时的 EtherNet/IP 设定如下所述。
安装环境

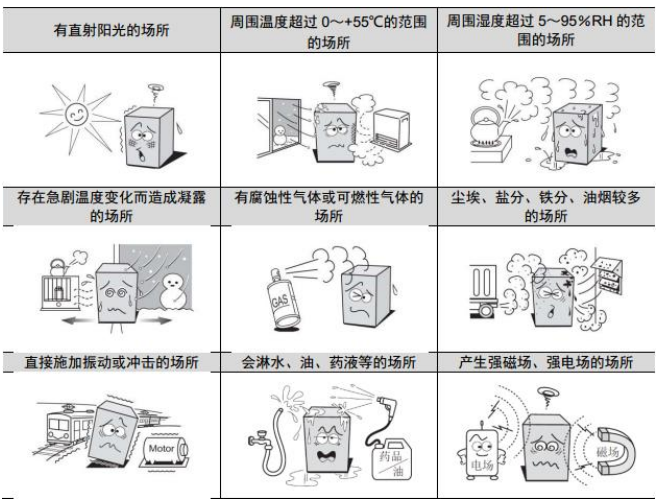

请勿设置在如下所示的场所。

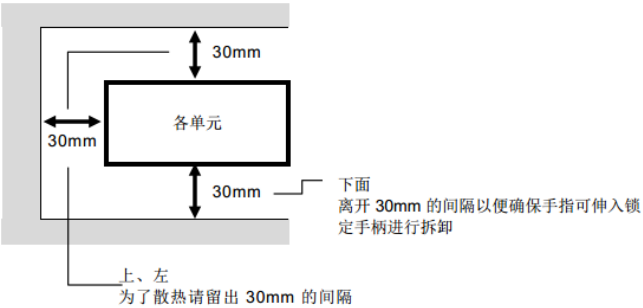

与周围的间隔
与设备的里壁或其它设备务必远离 30mm 以上进行安装。
注：周围温度(单元中央下部的温度)超过使用环境温度和周围的间隔以便改善通风等的方法降低温度。
配线时的注意事项
端子排技术规格
关于电缆
(1) 绞线、单线直接处理时
(a) 拧线时避免绞线末端露出“须线”。
(b) 电线的末端请勿焊接。
(2) 使用带绝缘套管的棒状端子时根据电线护套厚度的不同，可能会难以插入绝缘套管，因 此请参考外形图选用合适的电线。

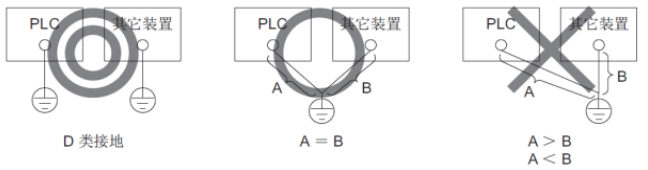

接地时的注意事项
各设备请分別接地(接地施工为 D 类接地)。另外，此时的接地电阻控制在100Ω 以下。无法分别接地时，也可采用共用接地。不过，此时的电线要全部采用相同长度。接地时请使用 FG 端子。 (电源端子请勿接地)
连接到以太网
对于将 MS-GW 网关连接到以太网的步骤进行描述。
所用电缆
根据以太网的通信速度的不同，可用电缆也不同。屏蔽双绞线(以下称为 STP )电缆或非屏蔽双绞线(以下称为 UTP )电缆都可以使用。推荐使用 STP 电缆。
关于的 MS-GW 网关的以太网连接器

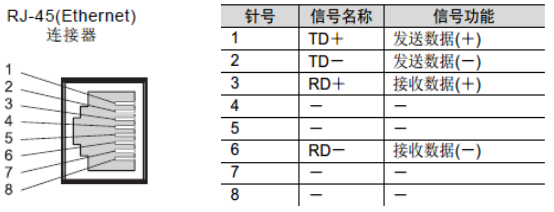

MS-GW 网关的以太网连接器，RJ-45 模块化连接器的信号分配如下所述。
注：安装、敷设电缆线时，可能会将电缆线弯曲使用。将电缆线呈锐角弯曲时，电缆内的芯线可能会断裂，或经过长年使用后可能会发生断线。因此在安装、敷设电缆时，对于这些应该多加注意。

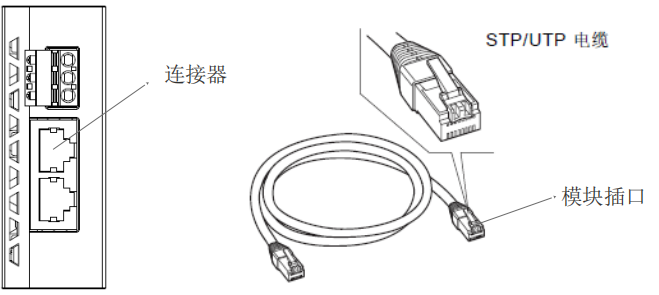

将 MS-GW 网关连接到以太网
1、 关闭 MS-GW 网关的电源。
2、 将 STP/UTP 电缆的单侧的模块插口连接到使用的以太网交换机的端口。
请完全插入直到听到“咔”的一声。模块插口和连接器完成锁定。
3、 将 STP/UTP 电缆的另一侧的模块插口连接到 MS-GW 网关的连接器。
请完全插入直到听到“咔”的一声。模块插口和连接器完成锁定。
4、 将 MS-GW 网关的电源置于 ON，确认链路活动指示灯 PORT 是否呈绿色亮灯。
至亮灯为止可能需要花费 4～5 秒左右。
注：请将使用的 STP/UTP 电缆的长度控制在 100m 以下。
将 MS-GW 网关连接到以太网交换机时，请充分确认以太网交换机的连接器(端口)的状态后再进行连接。 以太网交换机有各种产品设计，比如有具备和 RJ-45 形状不同的连接器( AUI 连接器或 BNC 连接器等)的产品，还有具备以太网交换机相互连接时使用的连接器(以后称为级联端口)的产品等。
产品功能
MS-GW32 是一款实现不同工业以太网网络设备互联的网关。该产品只支持 PROFINET和 EtherNet/IP 从站，用于 PROFINET 网络和 EtherNet/IP 网络之间的数据交换。支持比如西门子 PLC 和罗克韦尔 AB 或欧姆龙 PLC 的互联，支持将 PROFINET 设备连接到 EtherNet/IP 网络中，实现数据的双向交换。
产品特点
双网口：EtherNet/IP 提供双以太网口，方便连接。
数据容量：具备最大各 256 字节的输入输出能力，满足大多数应用场景，帮助用户处理关键业务数据。
网络连接监控：内置网络状态监视功能，实时监测和 PROFINET 或 EtherNet/IP 主站设备连接状态，确保设备在线与数据传输的连续性。
实时数据监控：网页可实时在线监控 PROFINET 和 EtherNet/IP 主站互相交互的数据，方便调试人员查看数据。
技术指标
[1] 网口 10/100M 自适应，可靠的工业组网，突破空间限制，扩展增容极其简单方便；
[2] PROFINET 网络与 EtherNet/IP 网络相互独立，分别设置，互不影响，支持互转，都具有 IP 地址冲突探测功能；
[3] PROFINET 做为从站：支持 PROFINET 通信协议，支持字节交换功能；
[4] EtherNet/IP 做为从站：支持 EtherNet/IP 通信协议；
[5] 具有 PROFINET 网络与 EtherNet/IP 网络的连接状态指示；
[6] 支持一键恢复出厂设置；
[7] 支持硬件看门狗，保证系统的稳定性；
[8] 支持任一浏览器网页式 WEB 设置，不需要额外下载软件；
[9] 标准导轨式安装，适配各种场景；
[10] 防护等级：IP20；
[11] 测试标准：符合 EMC 测试标准。

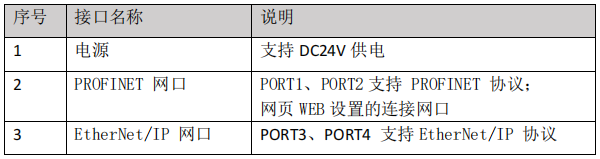

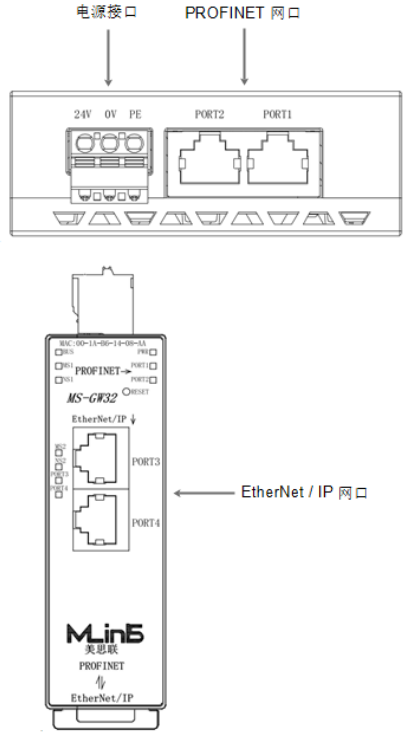

接口说明
