DasViewer软件视图设置

摘要：本文主要介绍DasViewer软件视图设置，包含：基本视图、重置视图、全屏、双屏对比、纵轴锁定、平移、视角锁定。

1.基本视图

基本视图包括俯视图、仰视图、左视图、右视图、前视图、后视图。

2.重置视图

当视图被拖曳改变时候，点击重置视图，会重置显示成初次加载的样子；此外，使用键盘空格键也可重置视图。

3.全屏

点击时进入全屏模式，Esc 或使用快捷键 F11 退出全屏模式。

4.双屏对比

该功能的作用是通过一个显示器双屏显示来对比同一个区域不同时期或不同软件重建的效果。需要准备两组模型数据。

按照打开本地模型文件或打开本地模型文件夹或打开云端模型中的方法加载数据一，点击双屏对比，视图切换，加载模型数据二。长按左键旋转，长按滚轮平移，长按鼠标右键进行缩放，对模型进行浏览对比，再次点击双屏对比按钮可退出双屏模式：

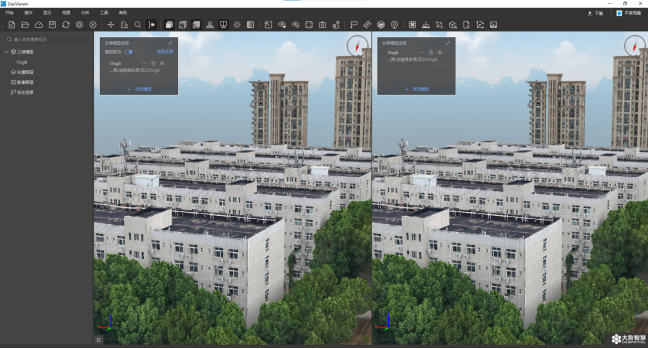

图 双屏对比

左屏缩列窗口中显示【模型联动】、【视角还原】按钮，模型联动是指能同时对两个模型进行旋转、平移、放大缩小操作；视角还原是指将模型重置为加载成功后的样子，具体说明如下：

1. 当模型联动开关开启时，左右屏可以同时旋转、平移、放大缩小，点击【空格键】，左右屏视图同时进行重置；
2. 当模型联动开关关闭时，支持对单个模型进行平移和缩放操作，点击【空格键】，当前选中屏幕视图进行重置；
3. 点击【视角还原】，左右屏视图同时进行重置。

左右屏模型列表同左侧导航树的模型列表，具有显示隐藏、删除和更多菜单功能；更多菜单包括重命名、缩放至本图层、打开所在文件夹和重新加载。

5.纵轴锁定

当开启“纵轴锁定”时，模型只能 180°进行翻转。关闭“纵轴锁定”时，模型可以及进行 360°（无限制）翻转。

6.平移

开启平移功能后，在拖动三维模型的过程中模型高程会锁定。

7.视角锁定

勾选角度锁定并设置一个角度（一般为0—90之间的任意数值）后，翻转模型时视线与水平网格之间的夹角会锁定在设置的数值和 90°之间。不勾选时翻转模型没有角度限制。
