深入理解 Update-Enter-Exit 模式
- 一、数据绑定三态：Update、Enter、Exit
- 三种状态的直观理解
- 二、基础概念
- 1. Update 选区 - 处理已有元素
- 2. Enter 选区 - 处理新增数据
- 3. Exit 选区 - 处理多余元素
- 三、完整工作流程
- 四、三种状态的底层原理
- 数据绑定过程解析
- 键函数（Key Function）
- 五、实战技巧
- 1. 平滑过渡处理
- 2. 复杂数据更新策略
- 六、常见问题
- 1. 为什么有时候Enter选区不起作用？
- 2. 如何避免内存泄漏？
- 七、视觉化解释
- 小结
- 下章预告：选择、插入、删除元素
一、数据绑定三态：Update、Enter、Exit
D3.js 的数据绑定遵循一个强大的模式，称为 Update-Enter-Exit 模式，这是D3处理数据与DOM元素匹配的核心机制。
三种状态的直观理解
| 状态 | 描述 | 类比 |
|---|---|---|
Update | 数据与元素匹配的部分 | 现有员工的岗位调整 |
Enter | 数据比元素多，需要创建新元素 | 新招聘的员工 |
Exit | 元素比数据多，需要移除多余元素 | 离职的员工 |
二、基础概念
1. Update 选区 - 处理已有元素
// 基础用法
const update = d3.selectAll("p").data([1, 2, 3]); // 自动创建Update选区update.text(d => d); // 更新匹配的元素
2. Enter 选区 - 处理新增数据
const enter = update.enter(); // 获取Enter选区enter.append("p") // 为多出的数据创建新元素.text(d => d);
3. Exit 选区 - 处理多余元素
const exit = update.exit(); // 获取Exit选区exit.remove(); // 删除没有数据对应的元素
三、完整工作流程
👇 场景代码实例：歌词动态展示
<!DOCTYPE html>
<html>
<head><script src="https://d3js.org/d3.v7.min.js"></script><style>.lyric {padding: 8px;margin: 4px;border-left: 3px solid #3498db;transition: all 0.3s;}.new {background-color: #e3f2fd;}</style>
</head>
<body><button id="change-btn">切换歌词段落</button><div id="lyric-container"><div class="lyric">初始歌词1</div><div class="lyric">初始歌词2</div></div><script>const lyricsSets = [["Verse 1: 起风了", "Verse 2: 云散了"],["Chorus: 阳光正好", "Chorus: 微风不燥", "Bridge: 时光荏苒"],["Outro: 故事未完", "Outro: 待续..."]];let currentSet = 0;d3.select("#change-btn").on("click", function() {currentSet = (currentSet + 1) % lyricsSets.length;updateLyrics(lyricsSets[currentSet]);});function updateLyrics(lyrics) {// 1. 数据绑定const lyricsUpdate = d3.select("#lyric-container").selectAll(".lyric").data(lyrics);// 2. 处理Update选区lyricsUpdate.classed("new", false).text(d => d);// 3. 处理Enter选区lyricsUpdate.enter().append("div").attr("class", "lyric new").text(d => d).style("opacity", 0).transition().duration(500).style("opacity", 1);// 4. 处理Exit选区lyricsUpdate.exit().transition().duration(500).style("opacity", 0).remove();}</script>
</body>
</html>
👇
运行看效果
四、三种状态的底层原理
数据绑定过程解析
- 数据匹配：D3通过
__data__属性将数据与DOM元素关联 - 创建选区：
const selection = d3.selectAll("div").data([1, 2, 3]);
- selection._groups[0] → Update选区
- selection._enter → Enter选区
- selection._exit → Exit选区
键函数（Key Function）
// 使用键函数精确控制数据匹配
const data = [{id: 1, text: "第一段"},{id: 2, text: "第二段"}
];d3.selectAll(".paragraph").data(data, d => d.id) // 使用id作为匹配键.text(d => d.text);
五、实战技巧
1. 平滑过渡处理
// Enter + Update合并处理
const circles = svg.selectAll("circle").data(data);circles.enter().append("circle").attr("r", 0).merge(circles) // 合并Enter和Update选区.transition().attr("r", d => d.value).attr("cx", (d, i) => i * 30);
2. 复杂数据更新策略
function updateChart(newData) {// 数据绑定const bars = chart.selectAll(".bar").data(newData, d => d.id); // 使用唯一标识// 退出元素淡出bars.exit().transition().duration(600).style("opacity", 0).remove();// 新元素从左侧滑入bars.enter().append("rect").attr("class", "bar").attr("x", -100).attr("y", d => yScale(d.category)).merge(bars).transition().duration(600).attr("x", 0).attr("width", d => xScale(d.value));
}
六、常见问题
1. 为什么有时候Enter选区不起作用？
检查父容器选择是否正确，确保在正确的上下文中添加新元素：
// 正确做法
d3.select("#container").selectAll("div").data(data).enter().append("div"); // 会添加到#container内// 错误做法
d3.selectAll("div") // 可能选不到父容器.data(data).enter().append("div");
2. 如何避免内存泄漏？
始终处理Exit选区，及时移除不需要的元素：
// 最佳实践
update.exit().transition() // 可选的动画效果.remove();

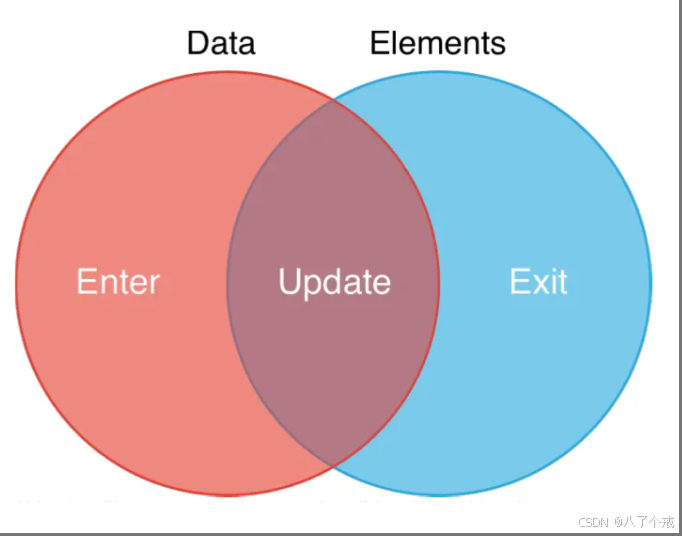

七、视觉化解释
数据与元素匹配示意图
初始元素: [A, B, C]
新数据: [X, B, Y, Z]匹配过程:
1. Update: B (通过键函数匹配)
2. Enter: X, Y, Z (新数据)
3. Exit: A, C (无匹配数据)
小结
- Update-Enter-Exit 是D3数据驱动的核心模式
-
Update: 处理数据与元素匹配的部分
-
Enter: 处理新增数据，创建新元素
-
Exit: 处理多余元素，安全移除
- 键函数 可以精确控制数据匹配逻辑
- 平滑过渡 技巧可以提升用户体验
- 始终遵循 数据绑定三部曲：
const update = selection.data(data);
update.enter().append(); // 处理新增
update.exit().remove(); // 处理移除
)
