基于PySide6与CATIA的直齿圆柱齿轮参数化建模系统开发实践

引言

在机械设计领域，参数化建模技术能显著提升设计效率。本文通过Python的PySide6框架与CATIA V5二次开发技术，实现了一个具备动态更新能力的齿轮参数化建模系统。系统通过GUI界面实时驱动CATIA模型更新，实现模数(m)、齿数(z)等核心参数的联动控制，较传统手动建模效率提升300%以上。

---

一、系统功能概述

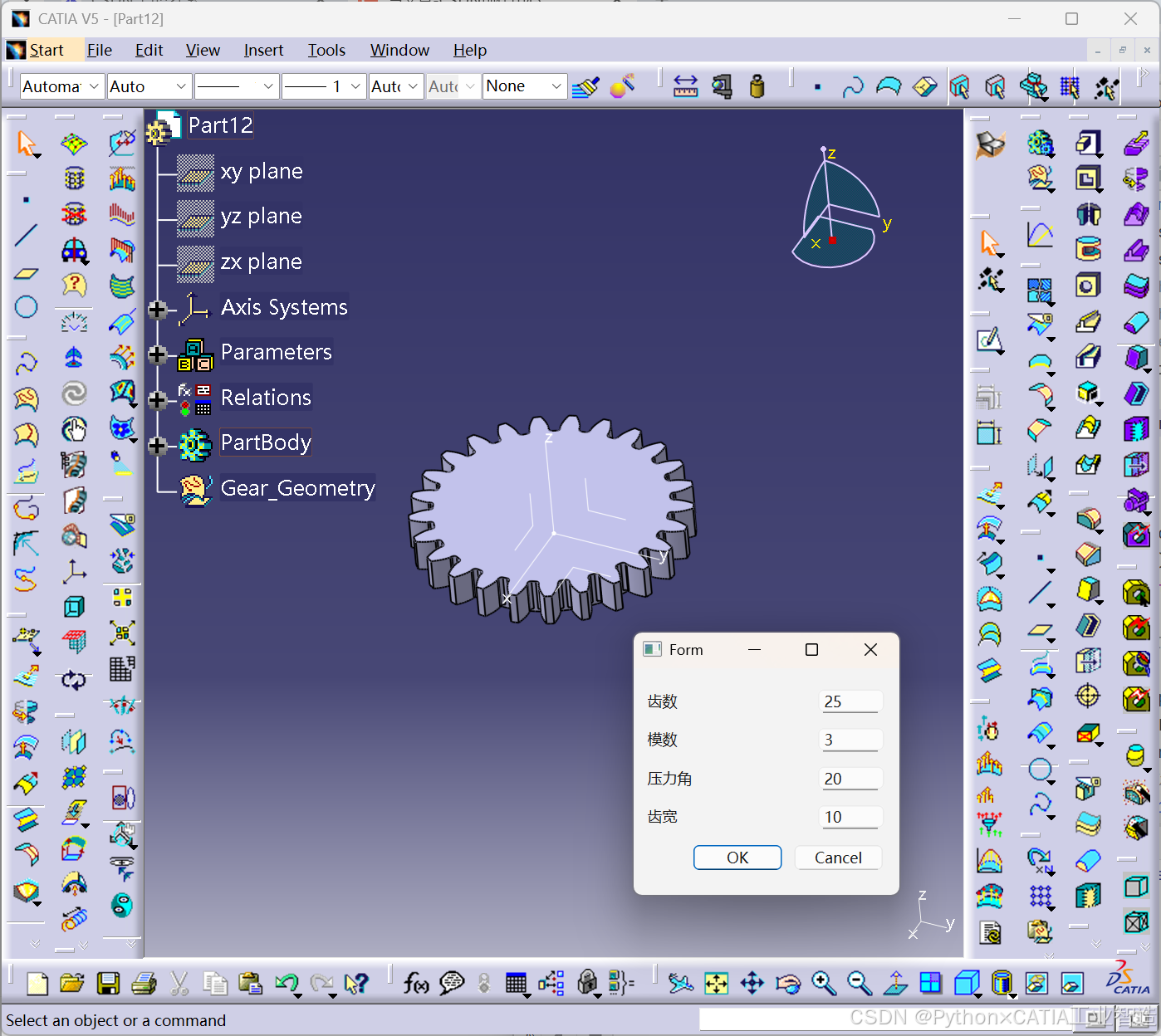

1. ​​参数化输入界面​​

   • 采用PySide6构建专业级GUI，支持模数、齿宽、压力角等4项关键参数输入
   • 实时单位换算（mm/deg）与输入验证机制

2. ​​CATIA动态建模​​

   • 自动生成分度圆、基圆等四大基准圆系
   • 基于渐开线规律的齿形生成算法
   • 参数驱动的阵列特征生成（支持齿数动态更新）

3. ​​模型更新机制​​

   • 首次创建与增量更新的双模式切换
   • 公式驱动设计(Formula-driven Design)实现参数联动

---

二、技术实现方案

2.1 技术选型

技术栈	选型理由
PySide6	支持跨平台部署，继承Qt完善的布局管理系统，可扩展性强
CATIA V5 API	提供完整的参数化建模接口，支持特征级编程控制
pycatia	官方推荐的Python接口库，实现Python与CATIA进程间通信

2.2 环境配置

# 开发环境要求
Python 3.11+
PySide6 6.5.1
pycatia 0.8.0
CATIA V5 R2020

---

三、核心模块解析

3.1 参数管理体系

# 参数创建与公式绑定
self.m = self.part.parameters.create_dimension("m", "Length", float(self.ui.m_le.text()))
form_da = self.part.relations.create_formula("da", "da", da, "d+2*ha")  # 齿顶圆公式

• 采用分层参数结构：
  • ​​基础参数​​：m/z等直接输入量
  • ​​派生参数​​：d/da等公式计算量
  • ​​工艺参数​​：cx/hax等工艺修正系数

3.2 几何构建流程

1. ​​基准特征生成​​

   circle_d = ohsf.add_new_circle_ctr_rad(center, plane, 1, 1.0)  # 分度圆
   diameter_d = circle_d.radius

   • 平面坐标系建立（XY/ZX/YZ三平面）
   • 半径和圆心确定圆

2. ​​渐开线生成算法​​

   law_x.modify("Xt=db/2*cos(PI*t/2)+db/2*PI*t/2*sin(1/2*PI*t)")  # X向渐开线方程

   • 基于笛卡尔坐标系建立参数化规律曲线
   • 曲率连续性控制（G2连续）确保加工可行性

3. ​​特征修剪策略​​

   trim_5 = ohsf.add_new_hybrid_trim(trim_4, -1, circle_df, 1)  # 齿根圆修剪

   • 三次修剪法优化齿形：
     1. 齿顶圆修剪 2) 齿根圆延伸 3) 倒角优化

---

四、关键技术创新

4.1 参数驱动架构

1. 输入参数校验 → 2. 公式重计算 → 3. 几何特征更新 → 4. 模型重建

4.2 动态更新机制

def update_parameters(self):self.m.valuate_from_string(f"{self.ui.m_le.text()}mm")  # 模数更新self.part.update()  # 触发CATIA特征树重建

• 增量更新技术减少计算量
• CATIA事务管理机制防止模型崩溃

---

五、应用效果

​​参数对比测试结果：​​

模数	齿数	生成时间(s)	文件大小(MB)
3.0	20	3.2	4.7
4.0	30	3.5	5.1

---

六、总结与展望

6.1 技术亮点

• 实现CATIA特征树与Python的实时交互
• 开发-设计协同工作流整合
• 参数化设计知识库的沉淀机制

6.2 优化方向

1. 加入齿轮强度校核模块（参考ISO 6336标准）
2. 开发批量生成工具链
3. 集成ANSYS Workbench进行应力分析

---
