在 T型三电平逆变器 的 （SPWM） 下，线电压（Line-to-Line Voltage） 和 中点电压（Line-to-Neutral Voltage） 的电平数量有所不同，具体分析如下：
1. 线电压（Line-to-Line Voltage, (V_{ab}, V_{bc}, V_{ca})）

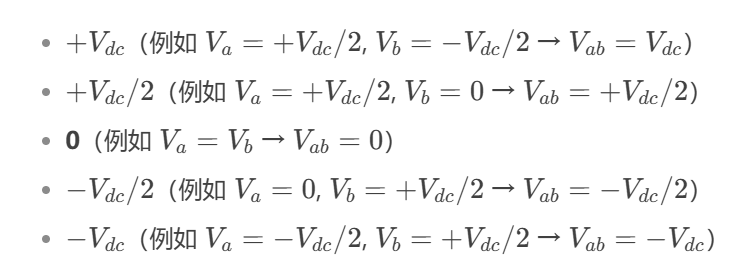

在 SVPWM 调制下，T型三电平逆变器的 线电压 通常有 5 种电平：
结论：线电压在 SPWM 调制下具有 5 种电平（(\pm V_{dc}, \pm V_{dc}/2, 0)）。
2. 中点电压（Line-to-Neutral Voltage, (VaN, VbN, VcN)）
在 SPWM 调制下，T型三电平逆变器的 相电压（对电机中性点） 通常有 3 种电平：
- (+Vdc/2)（上桥臂导通）
- 0（T型中点导通）
- (-Vdc/2)（下桥臂导通）
但需要注意：
- 如果 电机中性点（N） 与 直流母线中点（O） 直接连接（理想情况），则相电压严格为 3 电平。
- 如果电机中性点 悬浮（未直接连接），由于 共模电压 的影响，实际相电压可能 轻微波动，但仍主要呈现 3 电平 特性。
结论：中点电压在 SVPWM 调制下通常为 3 种电平（(\pm V_{dc}/2, 0)）。
3. 总结
因此，在 T型三电平逆变器的 SPWM 调制 下：
- 线电压有 5 种电平（由于两相电压的组合差异）。
- 中点电压有 3 种电平（由单相开关状态决定）。
这种特性使得 T 型三电平逆变器在降低谐波、提高输出波形质量方面优于传统两电平逆变器。
