本实验在Windows环境下使用RFSOC开发板与100G网卡，实现UDP数据包的回环传输。实验分为两个关键步骤：
其一，基础连接验证（Ping功能），首要任务是确保基本的网络连接正常。在此，我们通过执行ping操作来验证RFSOC开发板与100G网卡之间的连通性。若此步骤未能通过，则后续UDP实验无法进行。在上一期的实验中，我们已经成功实现了这一基础功能。
其二，UDP数据包回环实验：接下来，我们进入实验的核心部分：UDP数据包的发送与接收回环。首选配置IP与端口：为RFSOC开发板设定一个静态IP地址（例如192.168.1.2），并指定UDP通信使用的端口号（例如8000）。接着使用UDP发包软件（如NetAssist）向RFSOC开发板的指定IP（192.168.1.2）和端口（8000）发送UDP数据包。 在RFSOC开发板接收到UDP数据包后，将数据包的内容原封不动地发送回相同IP地址（192.168.1.2）的8000端口，形成数据回环。最后在发送端（即发起UDP数据包测试的PC），配置本地8000端口为监听状态，确保能够接收到来自RFSOC开发板的回环数据包。通过上述步骤，实现一个基本的UDP数据包回环系统，验证数据在开发板与测试设备之间的完整传输。这不仅是对网络功能的一次检验，也是后续更复杂网络应用开发的基础。

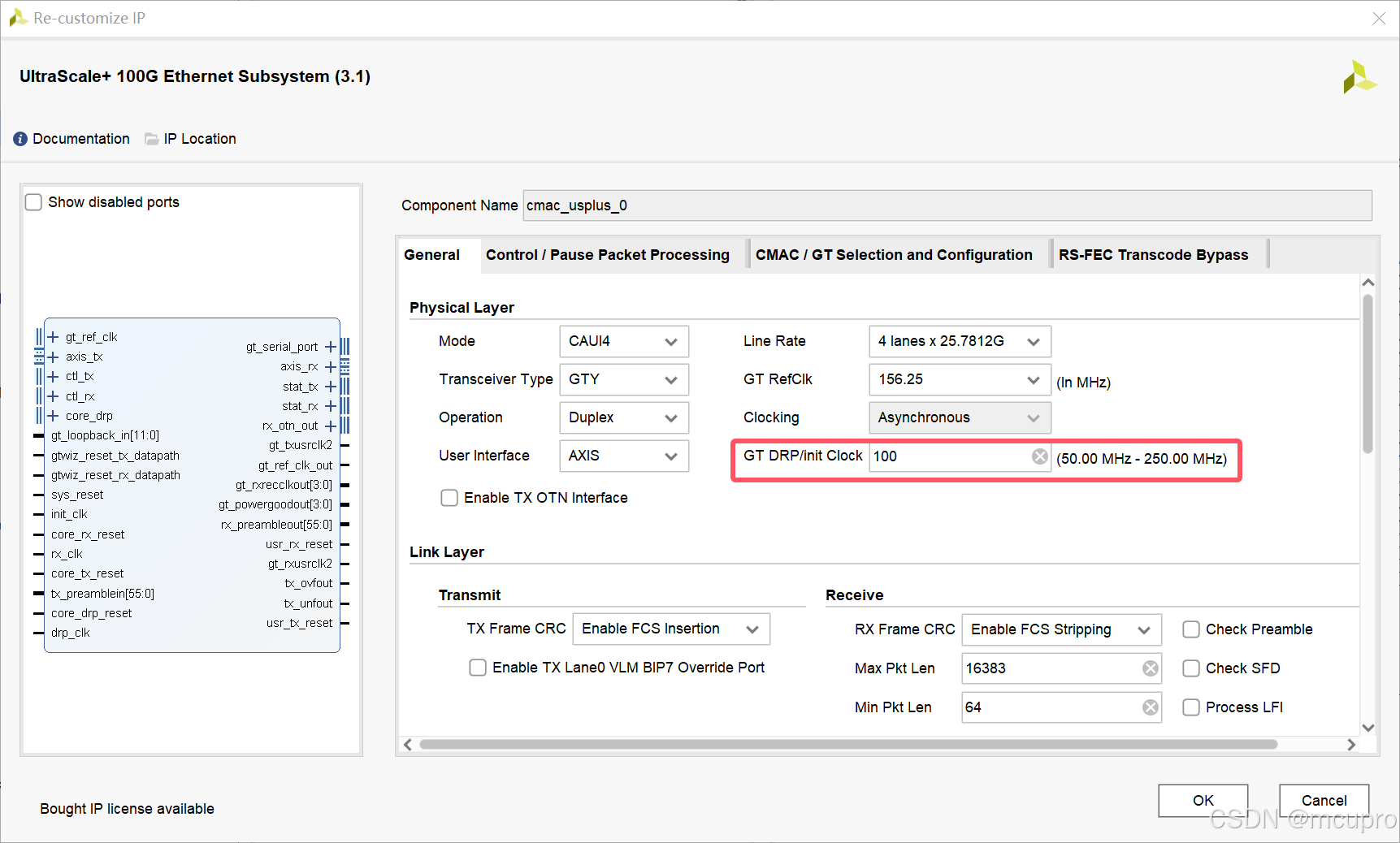

接下来我们从代码的角度看看如何实现UDP回环功能，首先是时钟和复位，时钟是用PS产生的pl_clk时钟频率为100M，对应在官方提供的100G光口IP核中，输入时钟设置为100M。

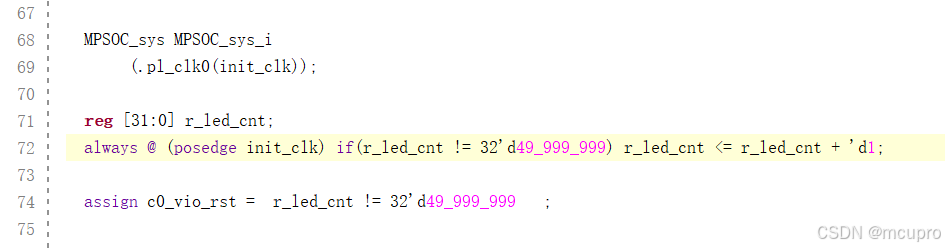

复位同样是由pl_clk产生。

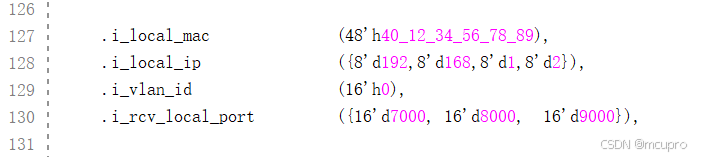

如下图所示为设置本地IP地址，MAC地址和端口号。本例程开启了3个端口，同时守护3个端口号，在守护的任意端口接收到数据都会进行回环发送，所以在下图中可以看到i_rcv_local_prot中有3个端口。

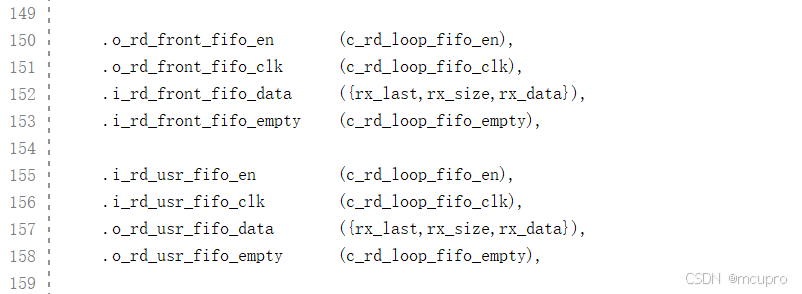

如下图所示 usr 是UDP接收端口，front 发送端口，在代码中将接收和发送端口接到一起实现数据回环。

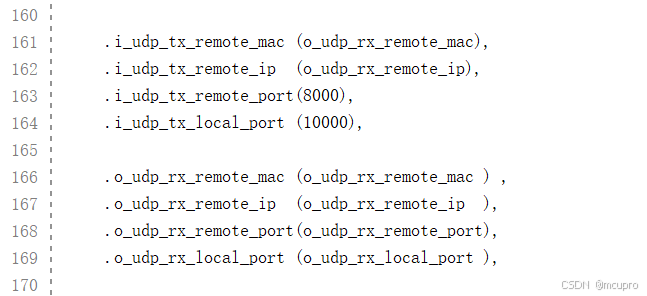

如下图所示，在接收端收到UDP包后将IP和MAC都给到发送端，发送端从10000端口，向接收端收到的IP和MAC的8000端口发送数据。

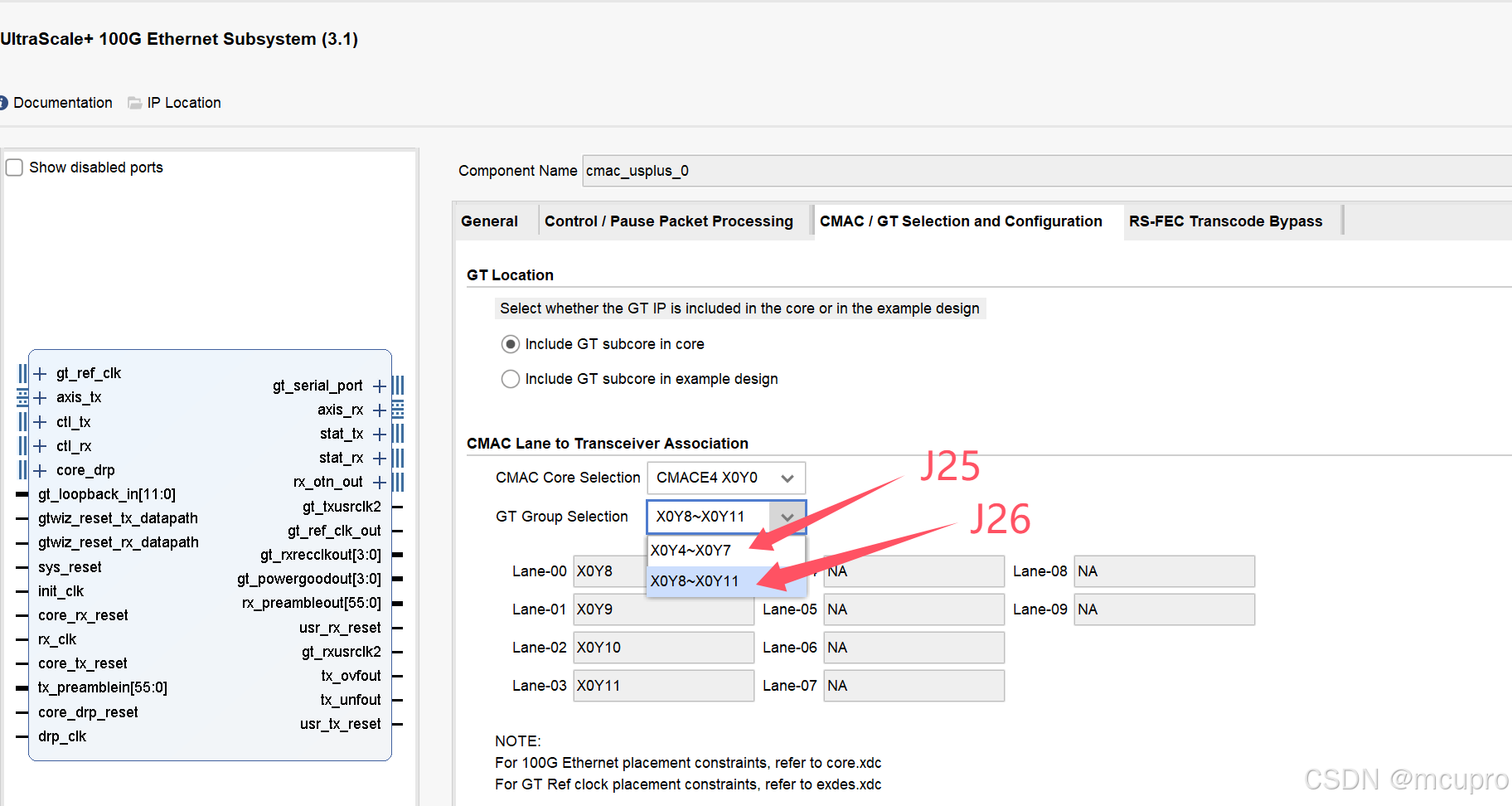

在开发板上有两个光口，选择使用的光口可以在100G的IP核中设置，如下图所示，选择X0Y4~X0Y7为J25口，选择X0Y8~X0Y11为J26口，我们两个光口启动文件都会提供给大家试验。

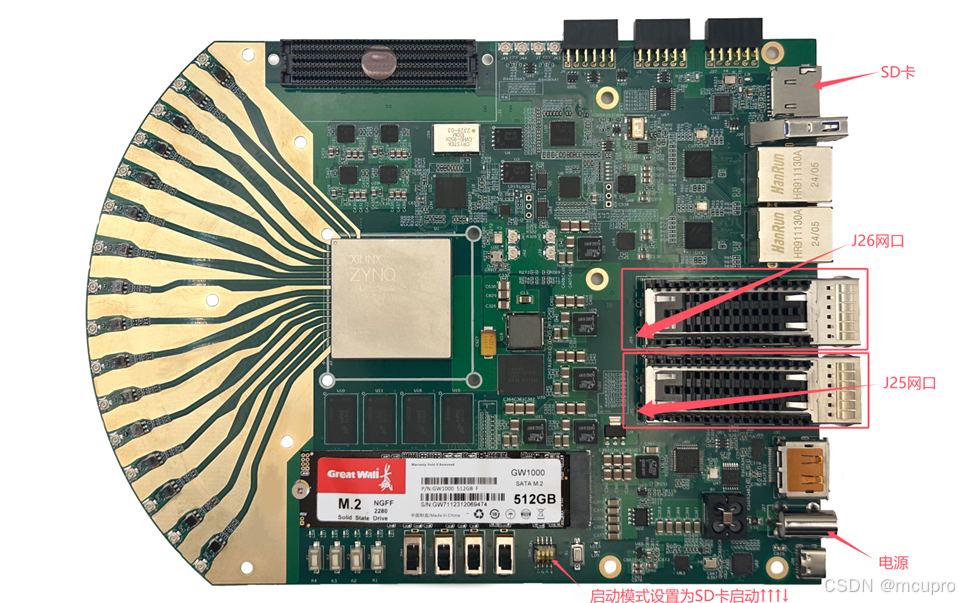

由上述代码实现UDP的回环，接下来我们进行上板实验。将生成的BOOT.BIN文件复制到SD卡中，插入RFSOC开发板，启动模式设置为SD卡启动。插入电源与100G光口线（根据所使用的文件选择光口），将光口线的另一端插入带有100G网卡的主机。

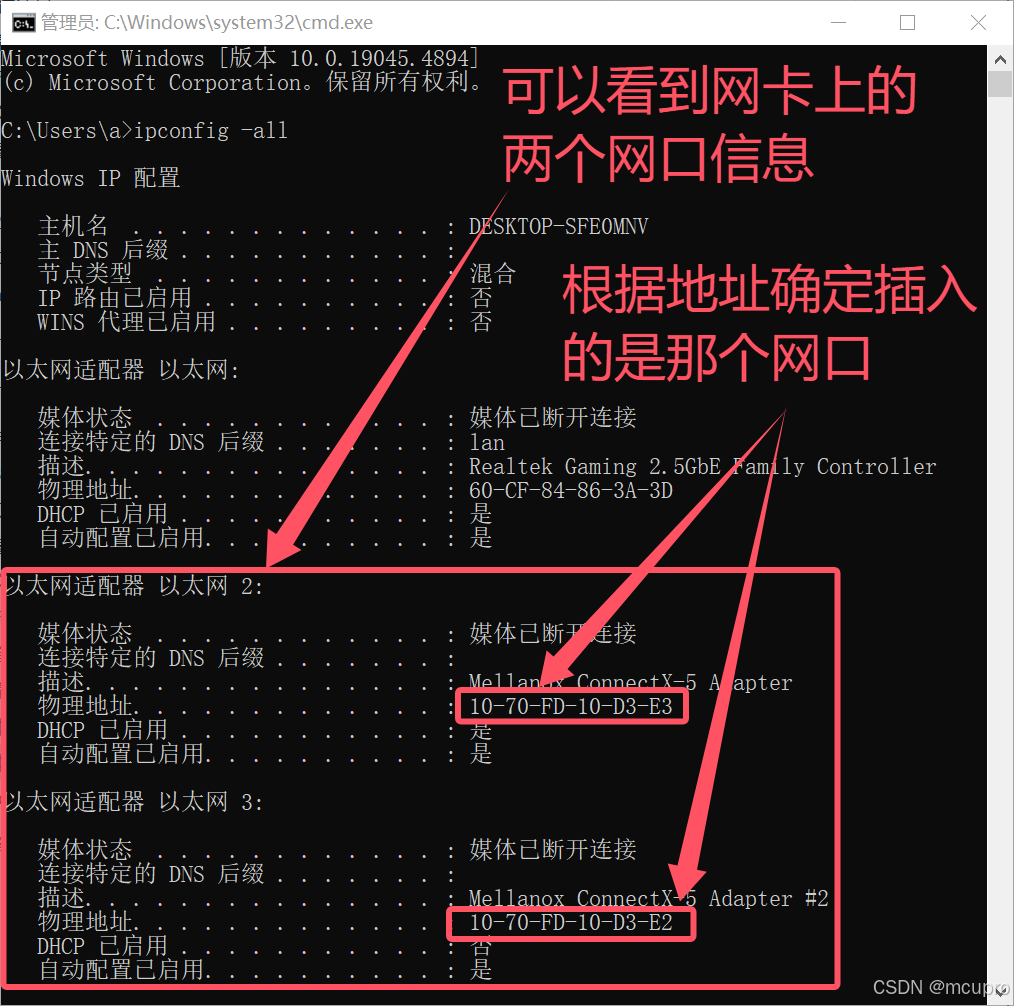

在主机中打开命令行窗口（win+r输入cmd），输入ipconfig -all 查看网口信息，如下图所示以太网2和3为网卡上的接口，然后根据mac地址确定插入的哪个口，一般来说距离PCIE插槽近的MAC号更大。例如我这里插的是远离PCIE插槽的网口，所以我这里使用以太网3与板子连接。

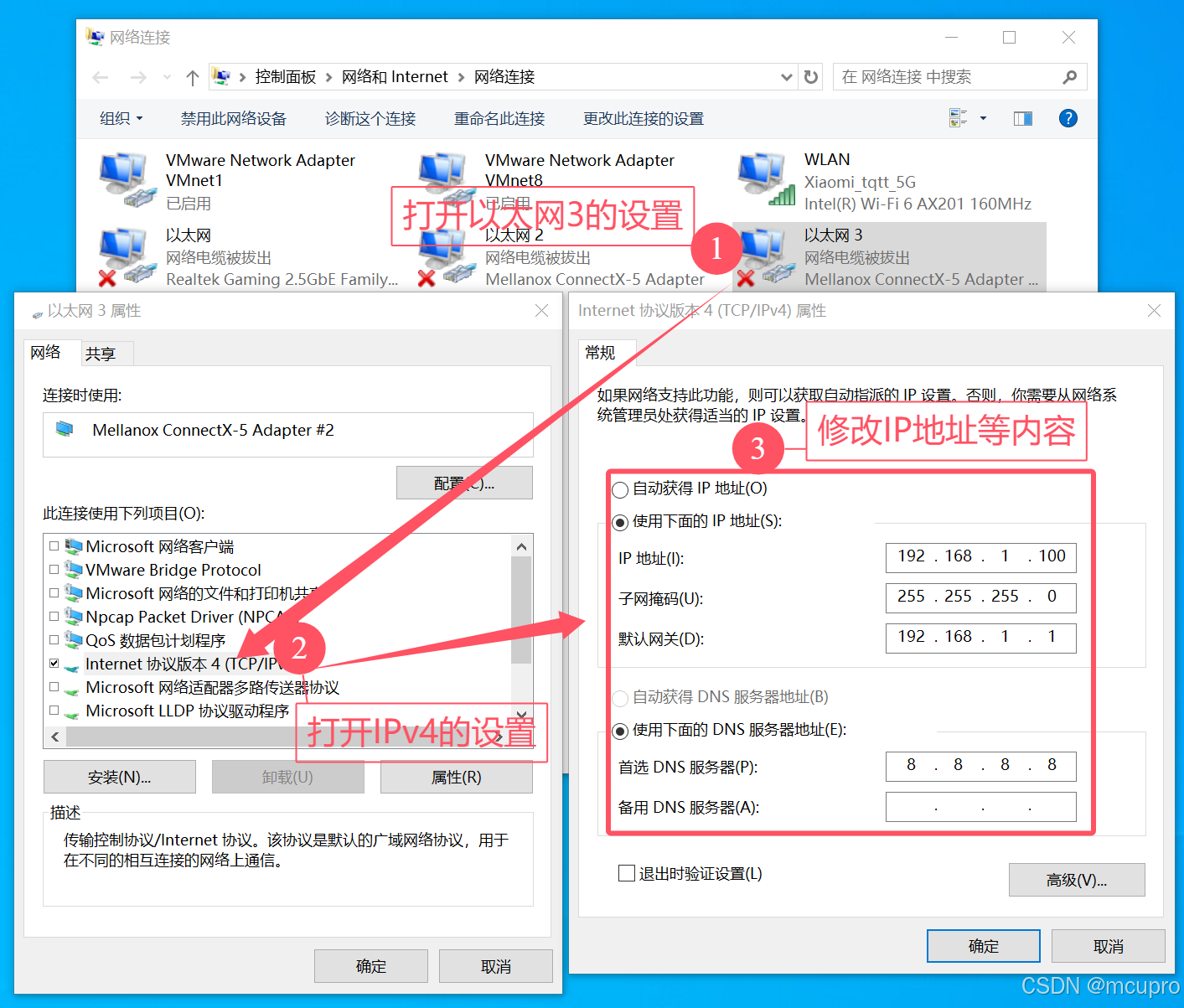

在控制面版中打开网络连接设置，修改以太网3 IPv4的IP地址等内容，在上述代码中我们将板子的IP地址设置为192.168.1.2，所以这里要把网卡的IP也设置在192.168.1的网段。

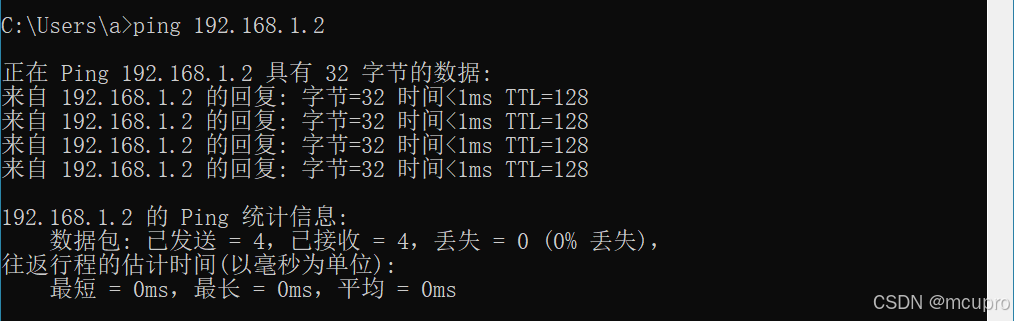

修改完成后就可以开始与开发板进行通信了，回到命令行窗口中，使用 ping 192.168.1.2 命令进行通信。如下图所示可以看到可以ping通，可以在ping的过程中将光口线进行插拔，查看其是否有变化，确保硬件连接正确。

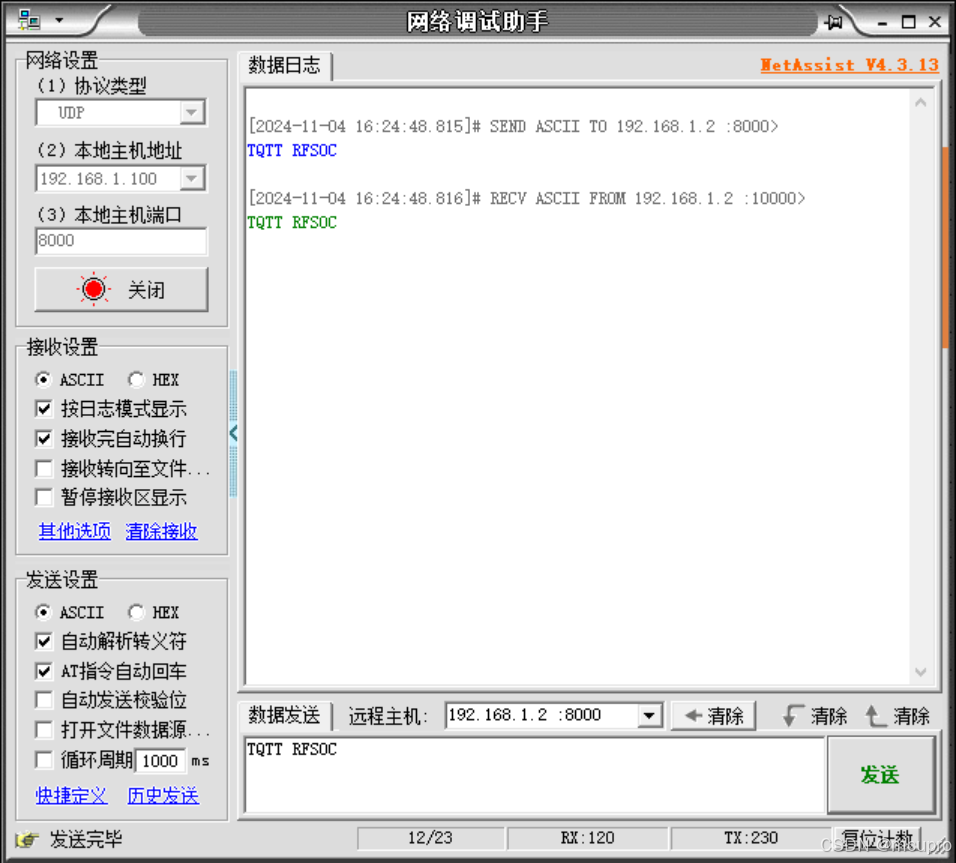

打开NetAssist软件，通信协议设置为UDP模式，本机地址设置为192.168.1.100，本地端口设置为8000，远程主机IP端口设置为 192.168.1.2 ：8000。设置完成后就可以进行回环测试了，在下图中可以看到我们发送的内容与接受到的内容完全相同，回环测试成功。

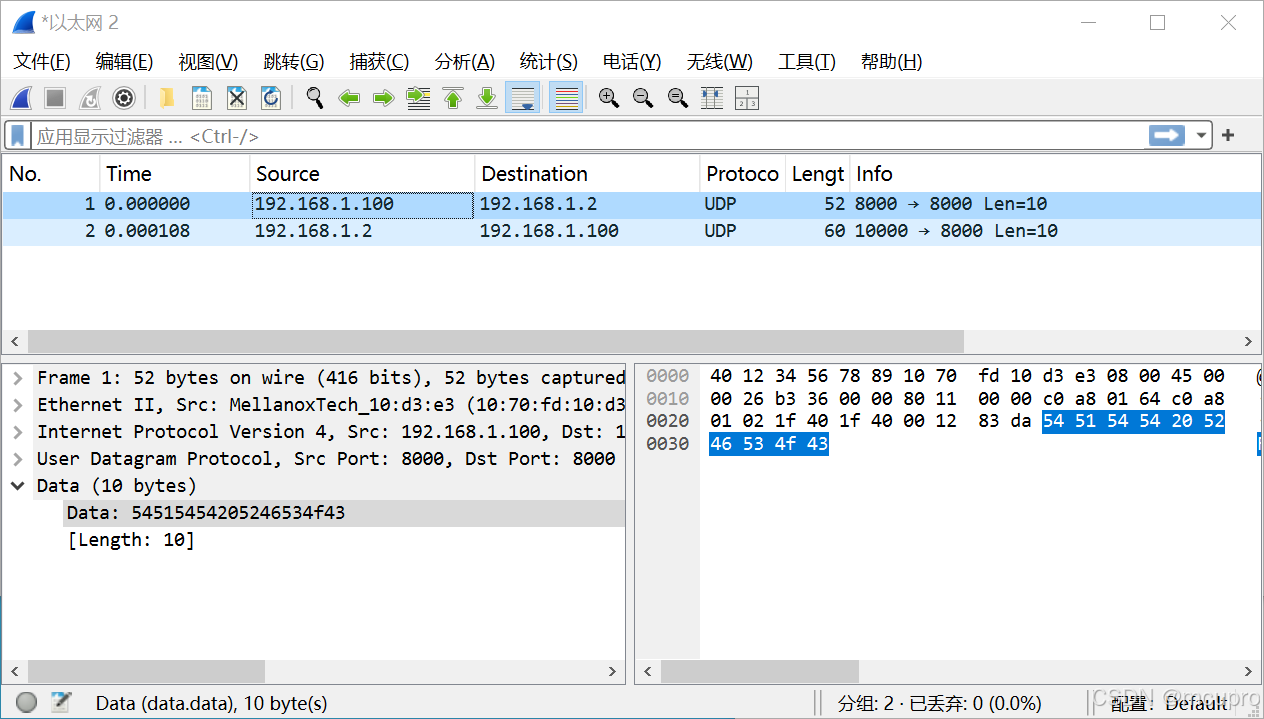

也可以在wireshark中抓取数据包，可以看到data一共10个bytes，与发送的内容相同。
到此实验成功结束，从本次实验中可以看到使用一个UDP进行传输，最基本的是要做到IP功能的实现。在使用时需要设置本地IP，MAC和端口，数据接口只需要进行打环。进行回环测试时也需要修改主机的IP，使其与开发板在同一个网段内。校验回合的方式有很多种，这里举例了两中，都能很直观的看到效果。
