T113S3学习记录—开发板介绍(一)

开发板链接：天嵌国产全志T113-S3低功耗Linux核心板T113-i开发板双核工控网关-淘宝网

资料：TQT113_Tina - Embedsky WIKI

写在前面：让我学习这款开发板的契机是，公司准备已经设计完成了一个T113S3的板子，但是由于交接和历史遗留问题，以及我个人能力问题，没有使用该板子。让我觉得很可惜，单片机开发干了五年了，准备尝试向Linux试试，但是Linux分好多方向，驱动，QT，应用不知道选什么，一边摸索一边学习吧。

这个系列就是记录我的学习路线并加入个人理解。如有侵权，请联系删除。如有纰漏，后续会慢慢补充。

一、开发板介绍

1.1 TQT113开发板介绍

1.1.1 TQT113核心板介绍

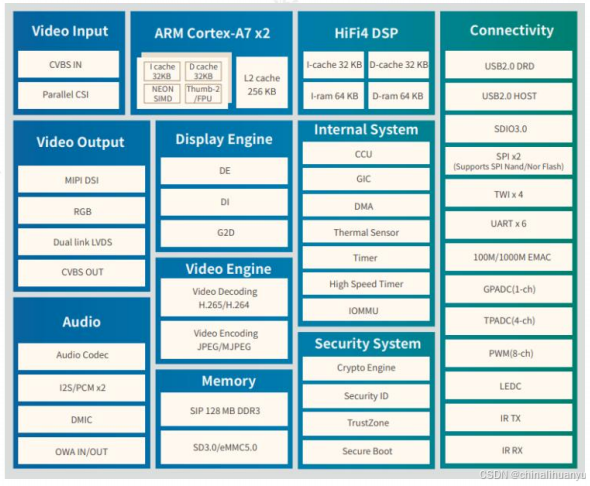

T113-S3结构框图

芯片特点：

• 双核ARM Cortex-A7
• 单核Hifi4 DSP
• 主频1.1GHz
• 内置128M DDR3

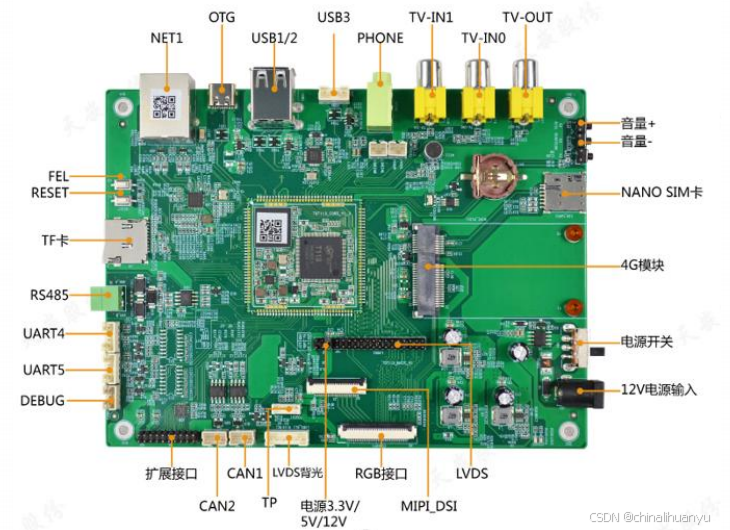

1.1.2 TQT113底板介绍

1.1.3 TQT113套件说明

系统	Linux
内核	Linux5.4.61
文件系统	buildroot-201902/Qt
GUI	Qt5.15.4
驱动支持	DDR3+eMMC	GPIO	UART	SPI
	I2C	SDIO	GMAC+EMAC	USB2.0
	KEY	Headphone OUT	PHONEOUTP	RTC
	4G	WIFI	Touch Screen	Double LVDS
	RGB DSI	MIPI DSI

1.2 资料下载

资料在文章开头。

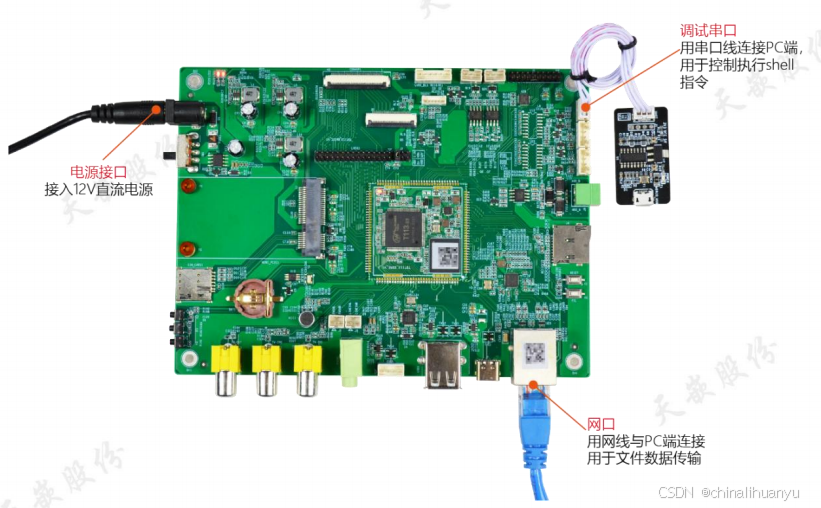

1.3 接线说明

1.4 环境搭建

1.4.1 天嵌虚拟机开发环境

首先就是安装VMware软件，导入虚拟机镜像。

1.4.2 非天嵌虚拟机开发环境

1.4.3 调试工具安装与使用

MobaXterm串口工具（串口调试开发板）

PhoenixSuit软件（制作烧录卡）

制作烧写卡（用来更新 eMMC 中的镜像）、制作启动卡（来启动系统）流程一样的

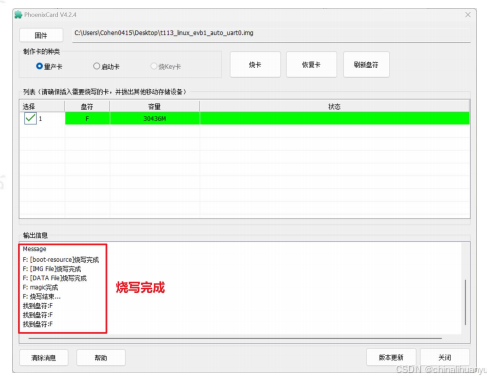

1.打开PhoenixSuit软件，固件选择“05_ 开 发 板 配 套 镜 像 \t113_S3\t113_S3_linux_V2.0.img”

2.将SD卡插入电脑，刷新盘符，选择量产卡，点击烧写。

3.烧写完成（失败的话，重复点击“烧卡”或重新插拔TF卡）
