【ARM64】【cache/MMU】学习总结

学习Wiki：
ARMV8-aarch64的虚拟内存(mmu/tlb/cache)介绍-概念扫盲

疑问1：

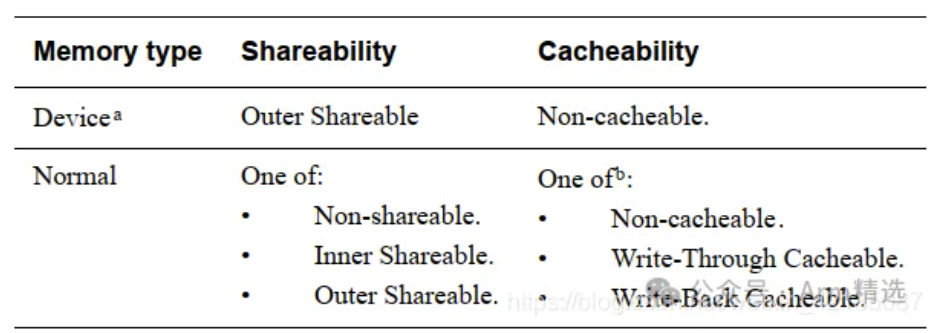

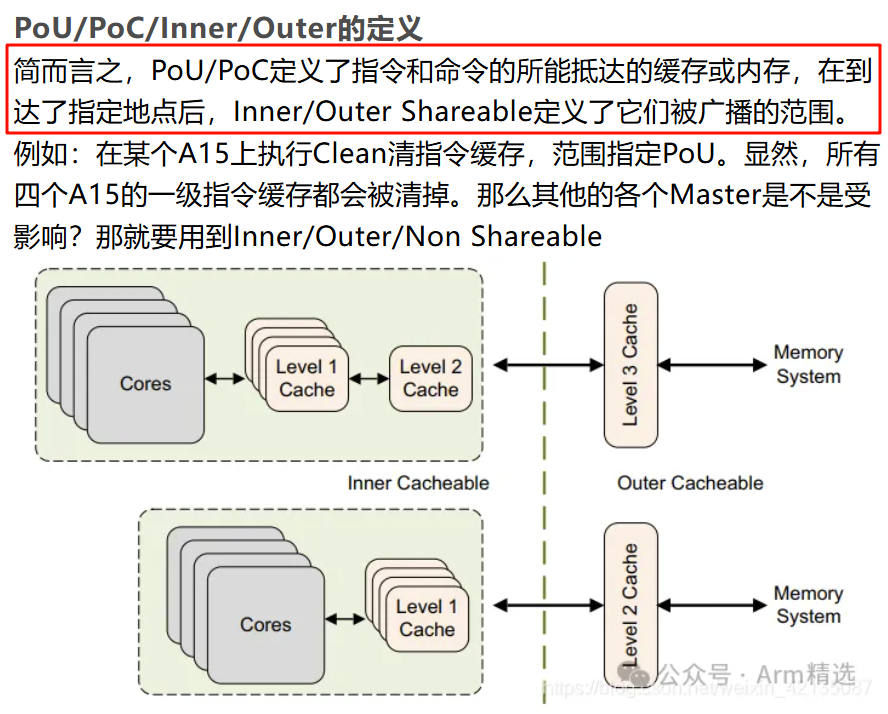

PoU/PoC 概念怎么理解？
（以下解释来自deepseek）
在ARM64架构中，PoU（Point of Unification）和PoC（Point of Coherency）是与缓存一致性（Cache Coherency）和缓存维护操作（Cache Maintenance Operations）密切相关的关键概念。它们的核心区别在于作用范围和一致性层级，理解这些概念对系统级编程（如操作系统、驱动开发）至关重要。

---

一、基本定义

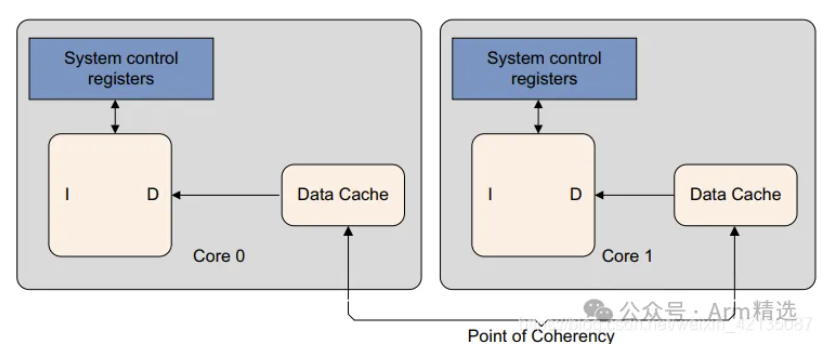

1. PoC（Point of Coherency）

   • 一致性最终点：PoC是系统中所有观察者（CPU核心、DMA设备等）对某一内存地址的数据视图达成一致的最终层级。
   • 层级位置：通常是主存（DRAM）。任何缓存维护操作作用于PoC时，会确保所有层级缓存（L1、L2、L3等）和主存之间的数据完全一致。

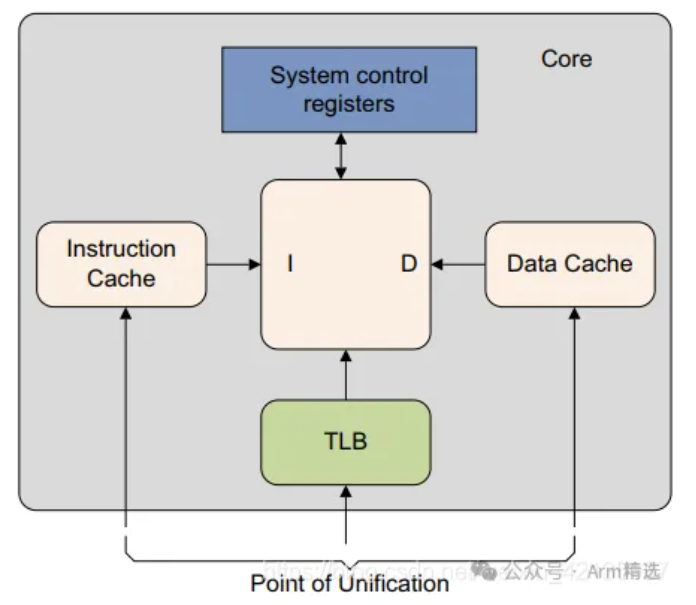

2. PoU（Point of Unification）

   • 统一层级点：PoU是当前CPU核的**指令缓存（I-Cache）和数据缓存（D-Cache）**首次共享同一物理地址空间的层级。
   • 层级位置：通常指L2缓存（具体取决于微架构设计）。操作作用于PoU时，会确保该层级及以上的指令和数据缓存的一致性。

---

二、核心区别与用途

特性	PoC	PoU
一致性范围	全局一致性（所有缓存+主存）	局部一致性（指令/数据缓存统一层级）
典型操作	DMA传输、多核共享内存	自修改代码、动态加载代码
维护指令	DC CIVAC（清理并无效化到PoC）	IC IALLU（无效化指令缓存到PoU）

---

三、应用场景示例

1. PoC的典型场景

• DMA数据传输：
  当外设（如GPU、网卡）通过DMA直接访问内存时，需确保CPU缓存中的数据已写回主存（PoC）。
  操作步骤：

  // 清理数据缓存到PoC，确保数据写入内存
  DC CIVAC, Xn  // Xn为目标地址
  DSB SY        // 确保操作完成


• 多核共享数据：
  多个CPU核访问同一内存时，需通过PoC操作确保全局一致性。

2. PoU的典型场景

• 自修改代码（Self-Modifying Code）：
  当程序动态生成或修改代码后，需确保指令缓存与数据缓存一致（到PoU）。
  操作步骤：

  // 清理数据缓存到PoU，确保代码写入内存
  DC CVAU, Xn   // 清理数据缓存到PoU
  DSB SY
  // 无效化指令缓存到PoU，使新代码生效
  IC IALLU      // 无效化所有指令缓存
  DSB SY
  ISB           // 确保流水线刷新


• 动态加载代码（如JIT编译器）：
  新生成的代码需从内存加载到指令缓存，需通过PoU操作同步。

---

四、技术细节与挑战

1. 层级依赖性与微架构差异

   • PoU和PoC的具体层级由CPU设计决定（如ARM Cortex-A77的PoU可能是L2，而Cortex-A55可能是L1）。
   • 需查阅具体处理器的技术参考手册（TRM）确认。

2. 性能影响

   • PoC操作（如DC CIVAC）涉及全局缓存一致性，可能触发总线监听（Snooping），延迟较高。
   • PoU操作（如IC IALLU）仅影响局部缓存层级，开销较小。

3. 内存屏障（Barrier）的必要性

   • 在缓存维护操作后需插入DSB/ISB指令，确保指令顺序性和流水线刷新。

---

五、总结

• PoC：保证全局一致性，适用于多核、外设共享内存的场景。
• PoU：保证指令与数据缓存的局部一致性，适用于代码动态修改的场景。
• 关键原则：根据场景选择最小作用范围的维护操作（优先使用PoU，避免不必要的PoC开销）。

理解PoU/PoC的差异是优化ARM64系统性能和正确性的基础，尤其在涉及缓存管理的底层开发中需格外谨慎。

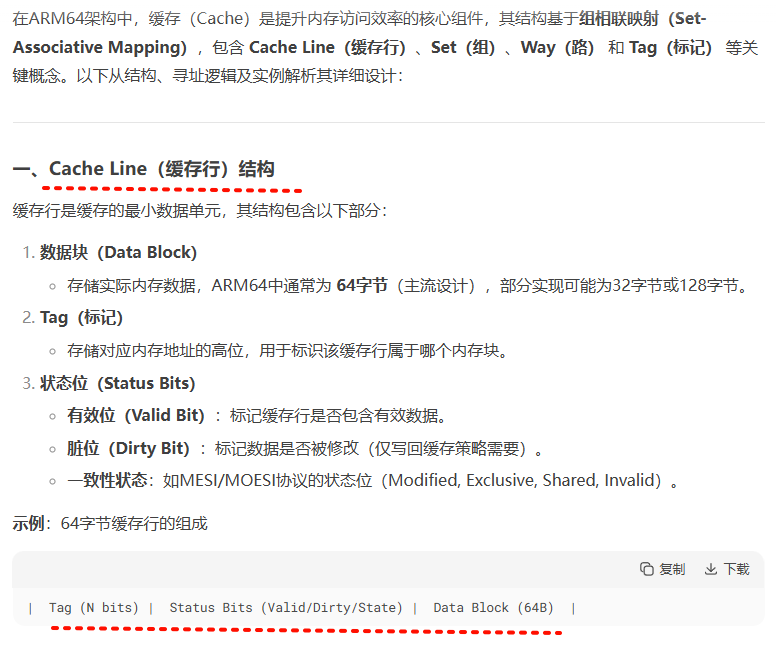

在ARM64架构中，缓存（Cache）是提升内存访问效率的核心组件，其结构基于组相联映射（Set-Associative Mapping），包含 Cache Line（缓存行）、Set（组）、Way（路） 和 Tag（标记） 等关键概念。以下从结构、寻址逻辑及实例解析其详细设计：

---

一、Cache Line（缓存行）结构

缓存行是缓存的最小数据单元，其结构包含以下部分：

1. 数据块（Data Block）
   • 存储实际内存数据，ARM64中通常为 64字节（主流设计），部分实现可能为32字节或128字节。
2. Tag（标记）
   • 存储对应内存地址的高位，用于标识该缓存行属于哪个内存块。
3. 状态位（Status Bits）
   • 有效位（Valid Bit）：标记缓存行是否包含有效数据。

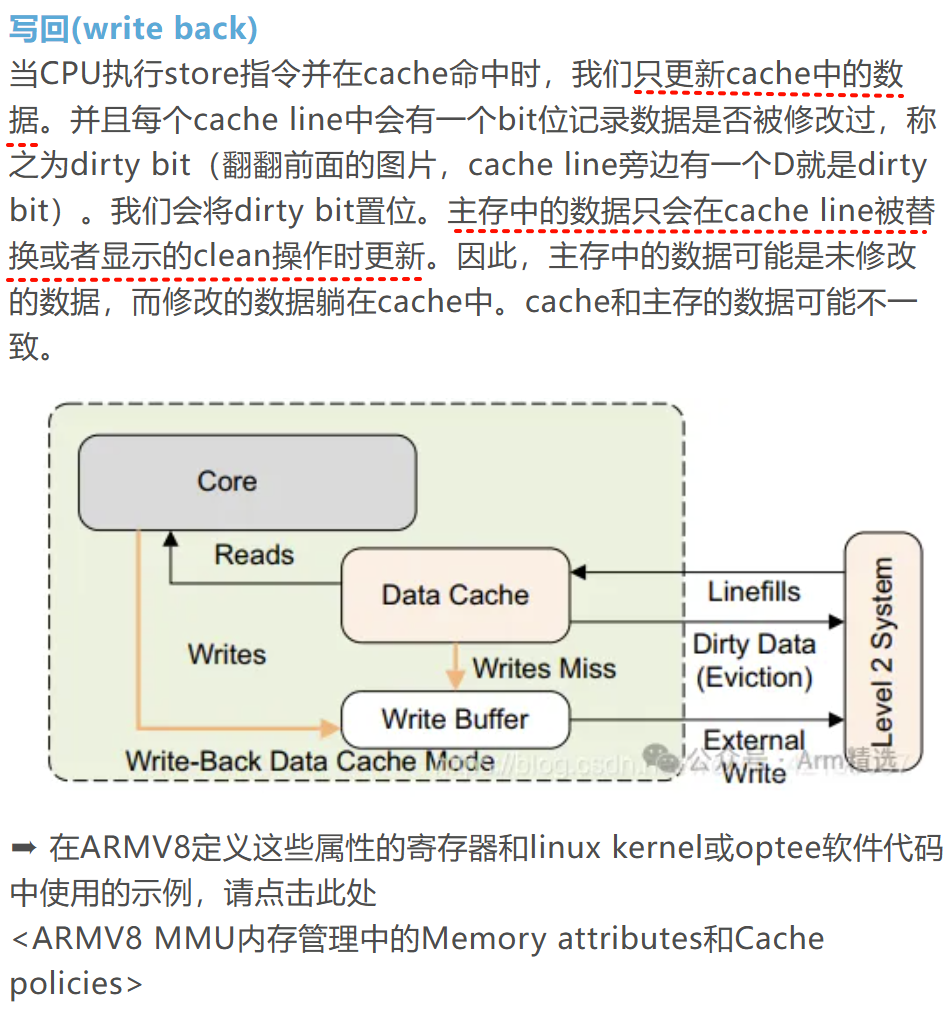

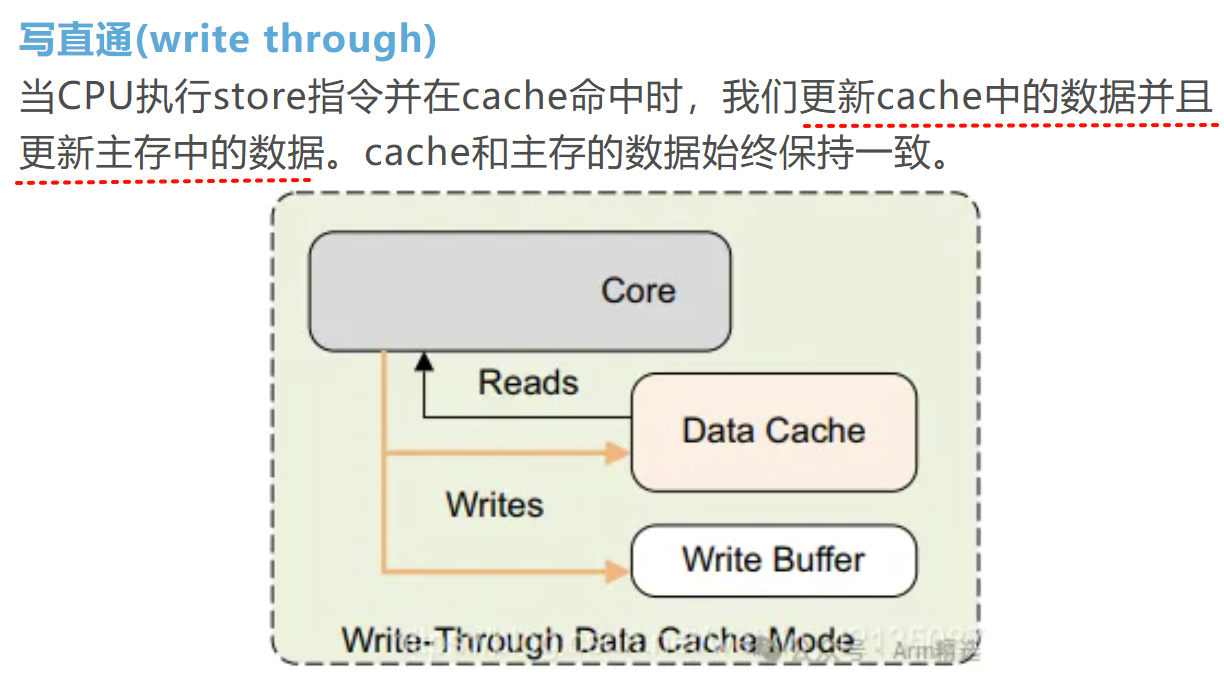

   • 脏位（Dirty Bit）：标记数据是否被修改（仅写回缓存策略需要）。
   • 一致性状态：如MESI/MOESI协议的状态位（Modified, Exclusive, Shared, Invalid）。

示例：64字节缓存行的组成

|  Tag (N bits) |  Status Bits (Valid/Dirty/State) |  Data Block (64B)  |

---

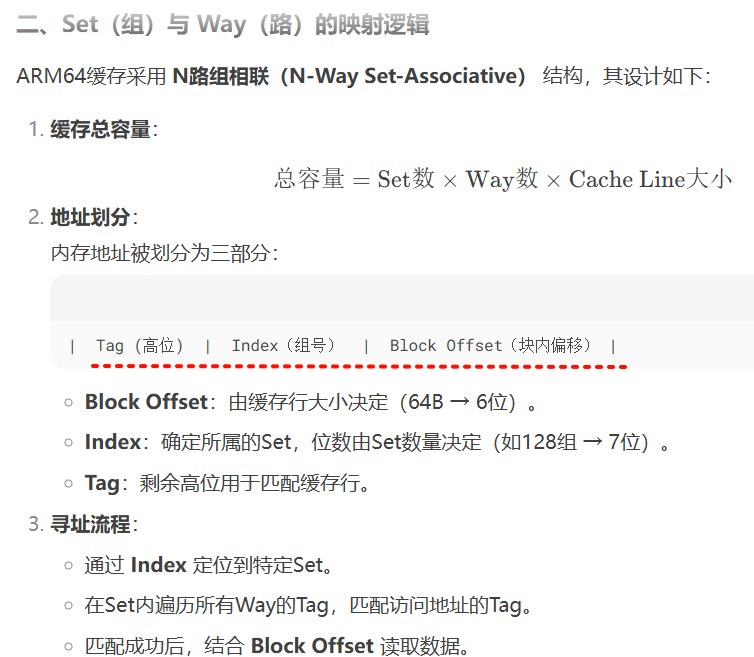

二、Set（组）与 Way（路）的映射逻辑

ARM64缓存采用 N路组相联（N-Way Set-Associative） 结构，其设计如下：

1. 缓存总容量：
   [
   \text{总容量} = \text{Set数} \times \text{Way数} \times \text{Cache Line大小}
   ]

2. 地址划分：
   内存地址被划分为三部分：

   |  Tag (高位)  |  Index（组号）  |  Block Offset（块内偏移） |


   • Block Offset：由缓存行大小决定（64B → 6位）。
   • Index：确定所属的Set，位数由Set数量决定（如128组 → 7位）。
   • Tag：剩余高位用于匹配缓存行。

3. 寻址流程：

   • 通过 Index 定位到特定Set。
   • 在Set内遍历所有Way的Tag，匹配访问地址的Tag。
   • 匹配成功后，结合 Block Offset 读取数据。

---

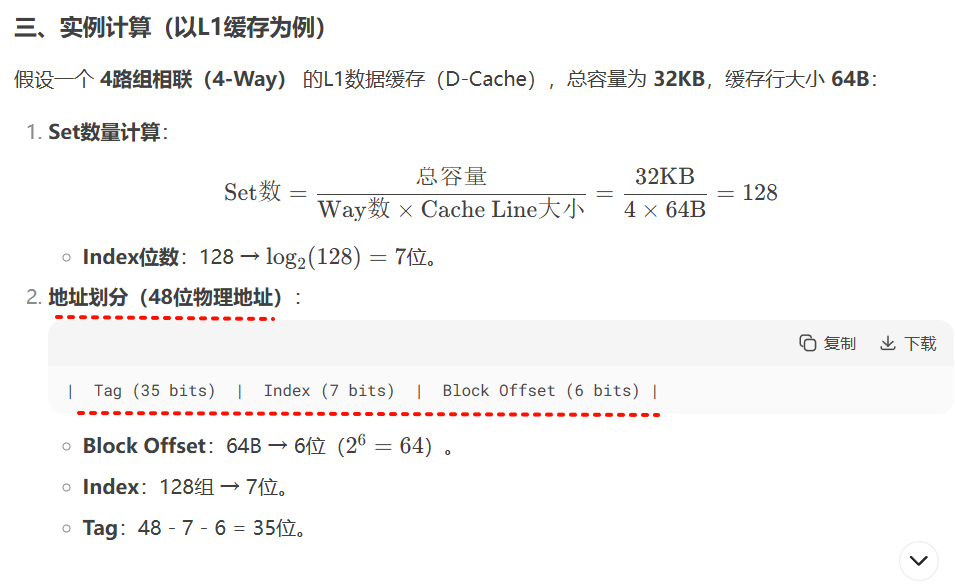

三、实例计算（以L1缓存为例）

假设一个 4路组相联（4-Way） 的L1数据缓存（D-Cache），总容量为 32KB，缓存行大小 64B：

1. Set数量计算：
   [
   \text{Set数} = \frac{\text{总容量}}{\text{Way数} \times \text{Cache Line大小}} = \frac{32\text{KB}}{4 \times 64\text{B}} = 128
   ]
   • Index位数：128 → ( \log_2(128) = 7 )位。
2. 地址划分（48位物理地址）：

   |  Tag (35 bits)  |  Index (7 bits)  |  Block Offset (6 bits) |


   • Block Offset：64B → 6位（(2^6 = 64)）。
   • Index：128组 → 7位。
   • Tag：48 - 7 - 6 = 35位。

---

四、不同缓存层级的差异

特性	L1缓存	L2/L3缓存
延迟	1~3周期	10~20周期
容量	32KB~64KB（每核）	256KB~8MB（共享）
相联度	4~8路组相联	16~32路组相联
替换策略	LRU或伪LRU	近似LRU或随机替换

---

五、地址索引方式的影响

ARM64缓存通常采用以下两种索引模式：

1. PIPT（Physical Index Physical Tag）

   • 物理地址索引+物理地址标记，需MMU完成虚拟到物理地址转换后才能访问缓存。
   • 优点：无别名（Alias）问题，一致性易维护。
   • 缺点：访问延迟较高（需先转换地址）。

2. VIPT（Virtual Index Physical Tag）

   • 虚拟地址索引+物理地址标记，可并行执行地址转换与缓存访问。
   • 优点：降低访问延迟。
   • 挑战：需解决不同虚拟地址映射同一物理地址导致的别名问题（通过缓存对齐或着色技术解决）。

---

六、缓存维护操作与Set/Way的关系

ARM64提供缓存维护指令（如DC CIVAC、IC IALLU），可通过指定Set/Way直接操作缓存：

// 清理并无效化指定Set/Way的缓存行
DC CISW, Xn  // Xn寄存器包含Set/Way编码

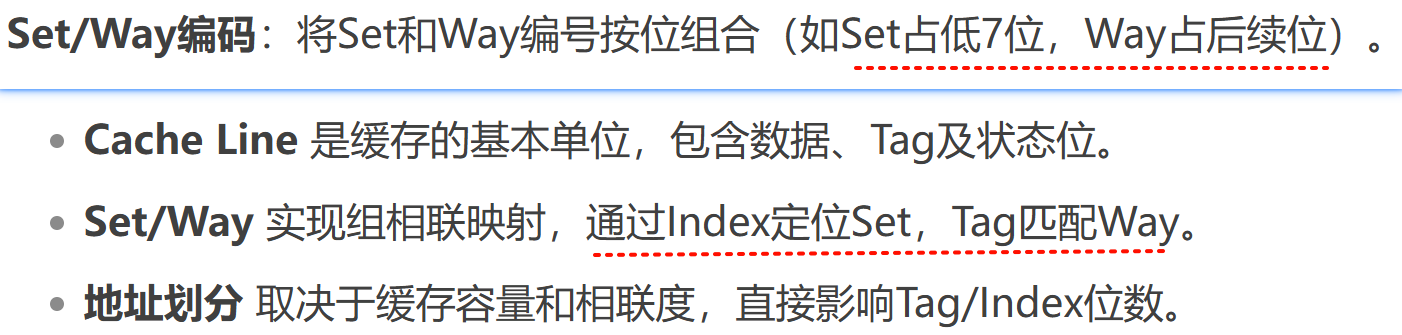

• Set/Way编码：将Set和Way编号按位组合（如Set占低7位，Way占后续位）。

---

七、总结

• Cache Line 是缓存的基本单位，包含数据、Tag及状态位。
• Set/Way 实现组相联映射，通过Index定位Set，Tag匹配Way。
• 地址划分 取决于缓存容量和相联度，直接影响Tag/Index位数。
• 替换策略（如LRU）和索引模式（如VIPT）是性能优化的关键。

理解这些概念对优化ARM64系统性能（如减少缓存冲突、提升数据局部性）至关重要。具体实现细节需参考处理器手册（如Cortex-A系列TRM）。

遗留问题：
物理地址和虚拟地址划分是一样的吗？
MESI/MOESI协议的状态位解释；

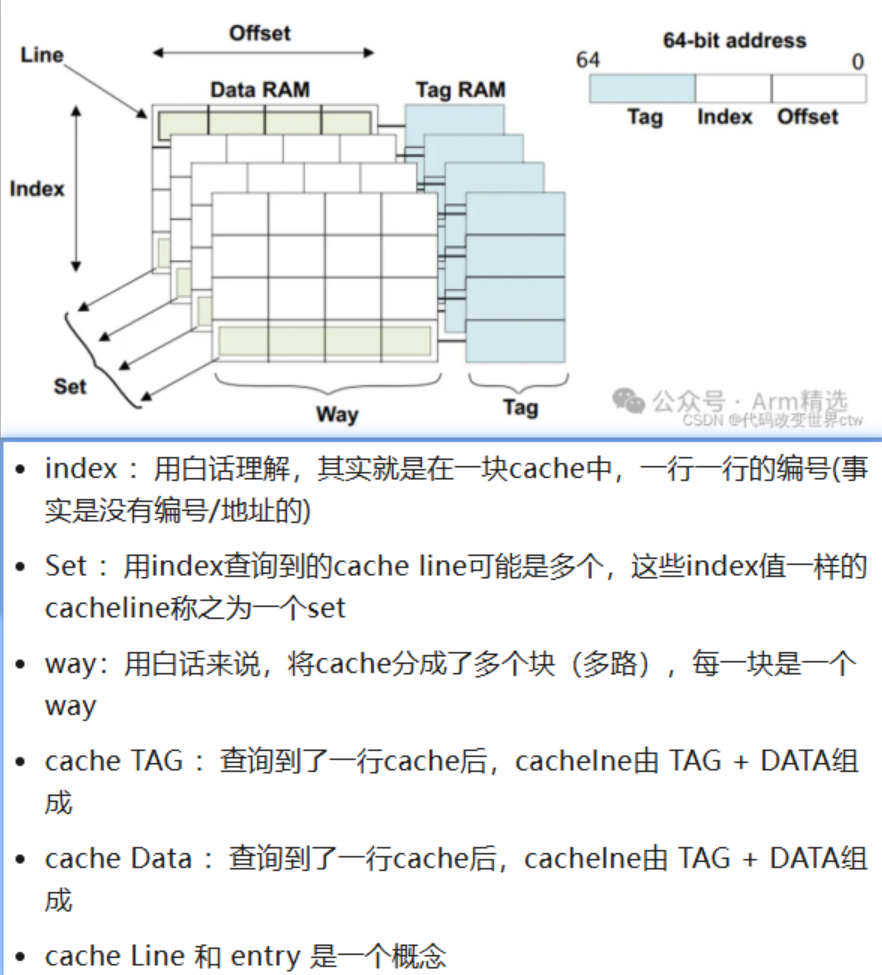

set/way结构图

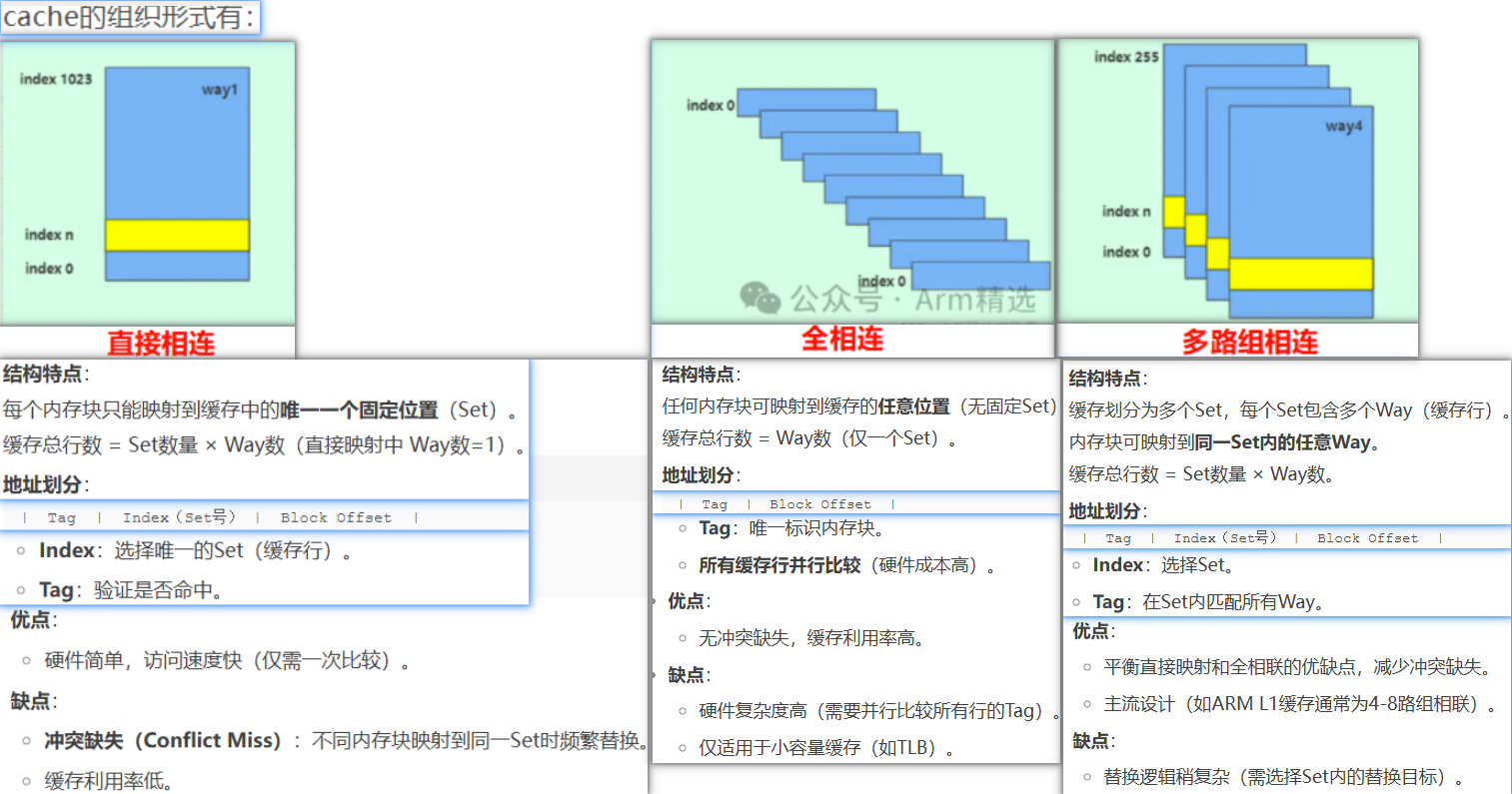

多路组相连：
自己理解：
多路组相连，结合下图，通过地址中的index可以找出一组（set）cacheline，通过比较tag确定是哪一路（way），最终找到地址对应的cacheline，offset是cacheline内的字节偏移。
