一、IIC 协议简介

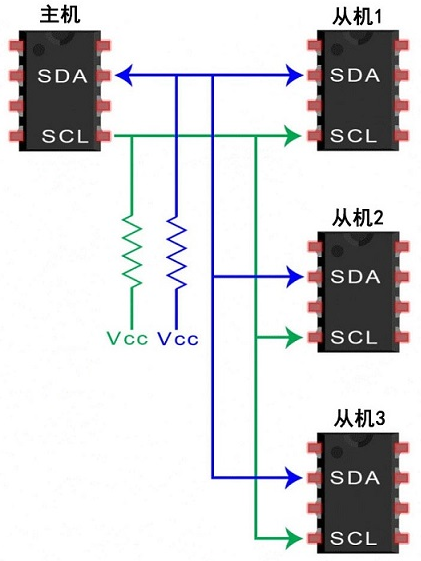

IIC 协议是属于同步串行半双工的有线通信协议，支持一主多从（就是一个主机接多个从机设备），IIC 一共两根线，一根 SCL 叫时钟线，就是只产生时钟信号的如上图 SCL，还有一根是 SDA 数据线，就是传输 IIC 数据的。

二、IIC 协议应用

IIC 总线由于结构简单、引脚占用少、支持多从设备，广泛应用于嵌入式系统中主控芯片与低速外设之间的通信。典型应用场景包括连接各类传感器（如温湿度、气压、加速度传感器）、非易失性存储器（如 EEPROM）、实时时钟（RTC）、IO 扩展器、OLED/LCD 显示屏、电源管理芯片（PMIC）、电池管理芯片、触摸屏控制器以及音频/视频控制设备等。在这些场合中，IIC 通常用于配置设备或周期性读取状态数据，尤其适用于短距离、低速、低功耗的板内通信，是资源受限系统中连接外设的理想选择。

三、IIC 协议特点

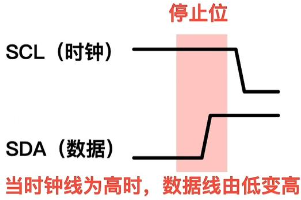

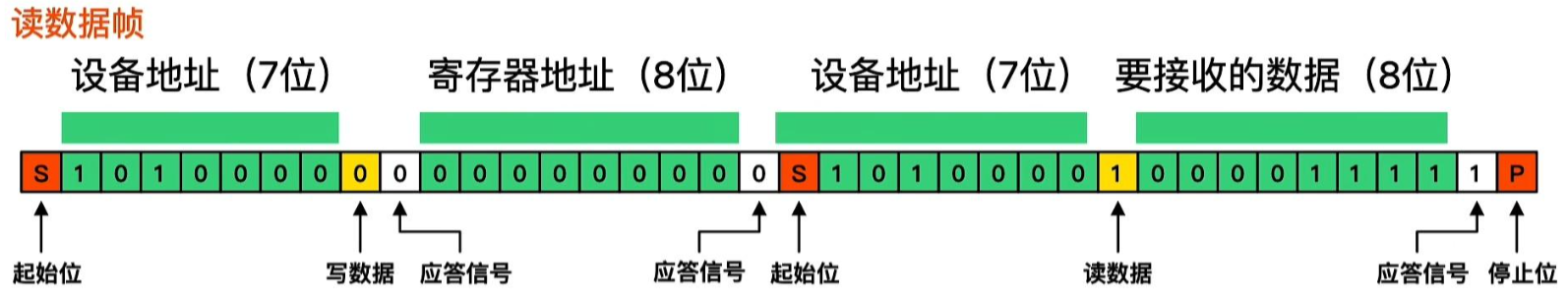

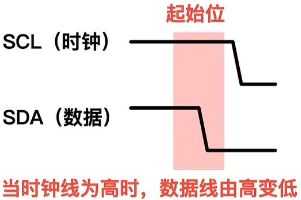

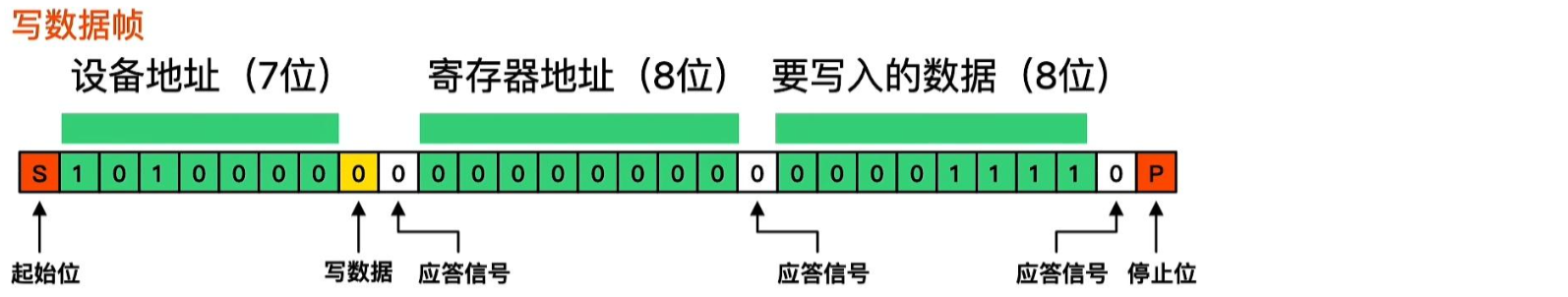

IIC 是一种常用的串行通信协议，具有结构简单、只需两根通信线（SCL 和 SDA）的显著特点。它采用主从式架构，支持多主多从设备，通过地址区分各个从设备，通信过程由主机控制。IIC 是同步、半双工的通信方式，使用开放漏极输出结构，需外接上拉电阻，便于多个设备挂载和总线仲裁。

IIC 的优点在于其节省引脚资源，硬件实现简单，能够轻松实现多个从设备的连接，具有一定程度的通信可靠性，并适用于功耗敏感的场景。标准应用中常见于 EEPROM、RTC、传感器等设备的连接，尤其适合短距离、低速率通信。

IIC 也存在一些缺点。由于协议中存在地址帧和应答机制，其传输效率低于 SPI，且最大通信速率相对较低（标准模式 100kbps，快速模式 400kbps）。此外，通信距离有限，通常不超过 1 米，多个设备连接时对总线容量要求较高。时序控制相对复杂，特别是在多主或热插拔的系统中更难调试。因此，IIC 更适用于板内低速外设通信，不适合高速或远距离的数据传输场合。
