【技术笔记】通过Cadence Allegro创建一个PCB封装（以SOT23为例）

更多内容见专栏：【硬件设计遇到了不少问题】、【Cadence从原理图到PCB设计】

一、焊盘创建

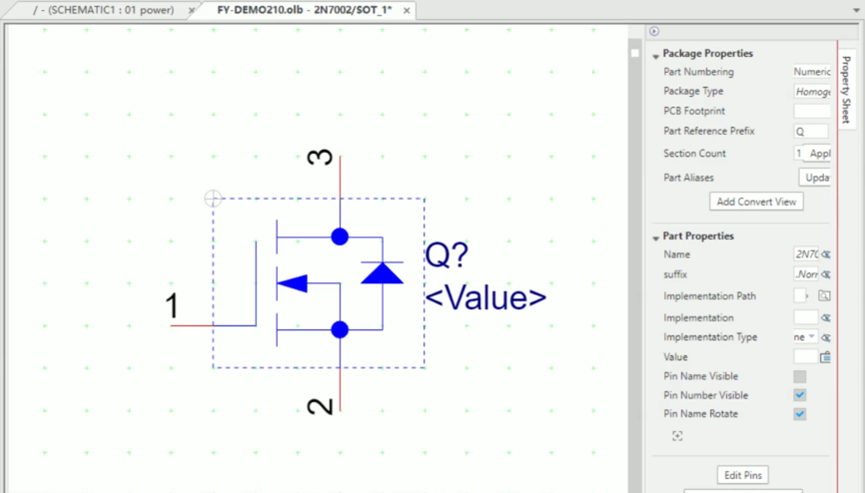

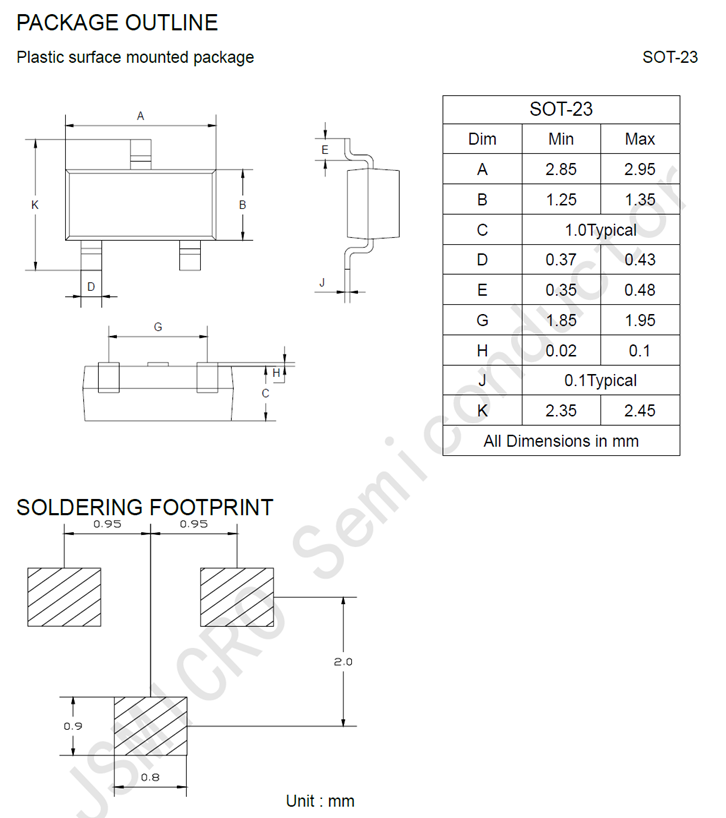

1. 首先要找到元器件的相关手册，根据手册上的相关尺寸进行设计。在这里我们选择以SOT23为例，进行PCB封装的设计记录。

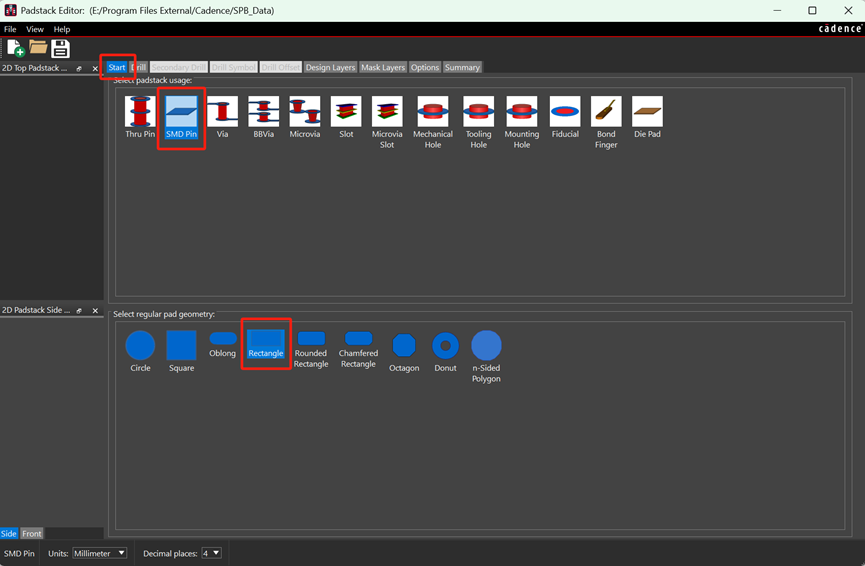

2. 打开焊盘编辑器【Padstack Editor】

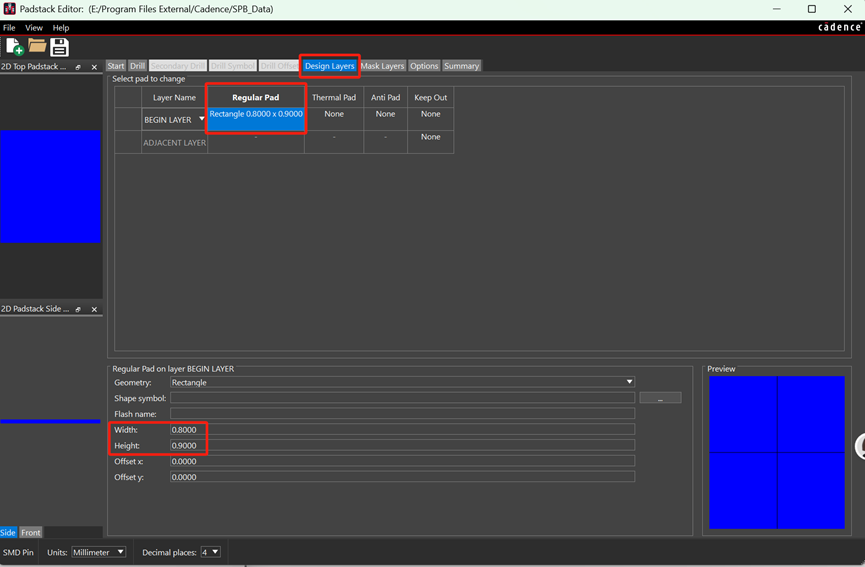

3. 设置焊盘尺寸

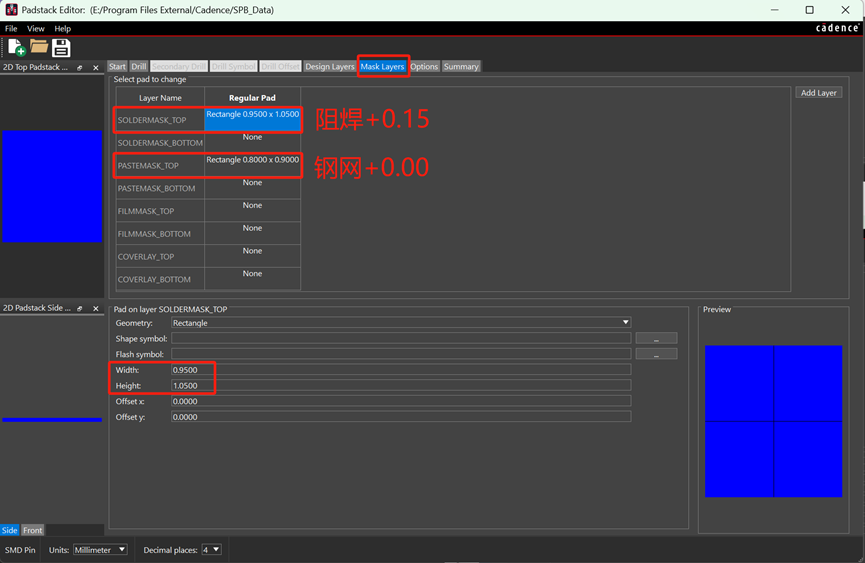

4. 阻焊和钢网

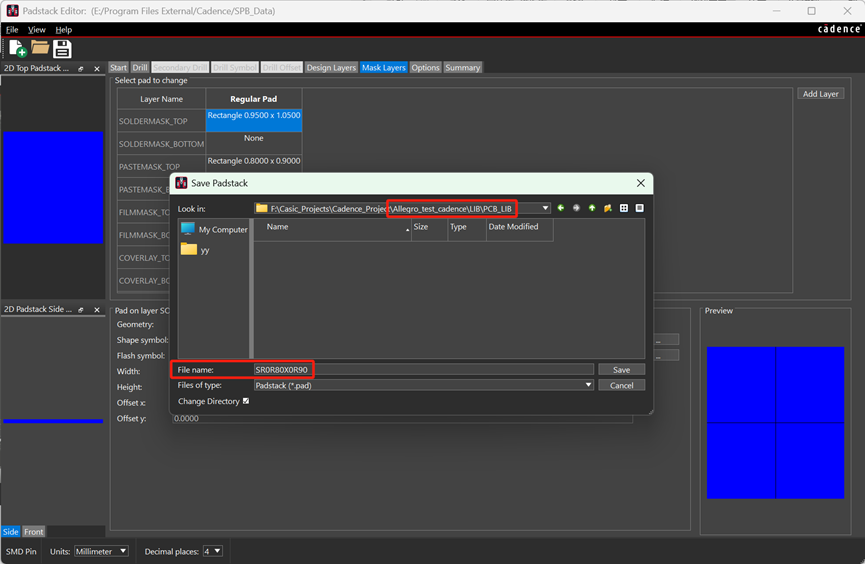

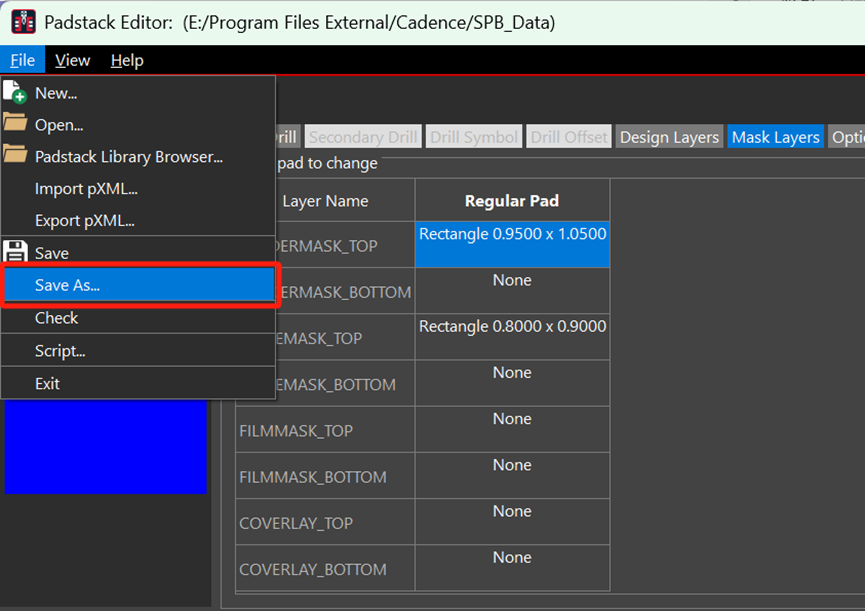

5. 做好之后单独另存为

6. PAD和FLASH一般放在一起，新建PCB_LIB文件夹
   根据命名规则：S + R + 0R80 + 0R90


二、PCB封装设计

7. 做封装，打开PCB编辑器【PCB Editor 24.1】，模式选择【Allegro X Designer】

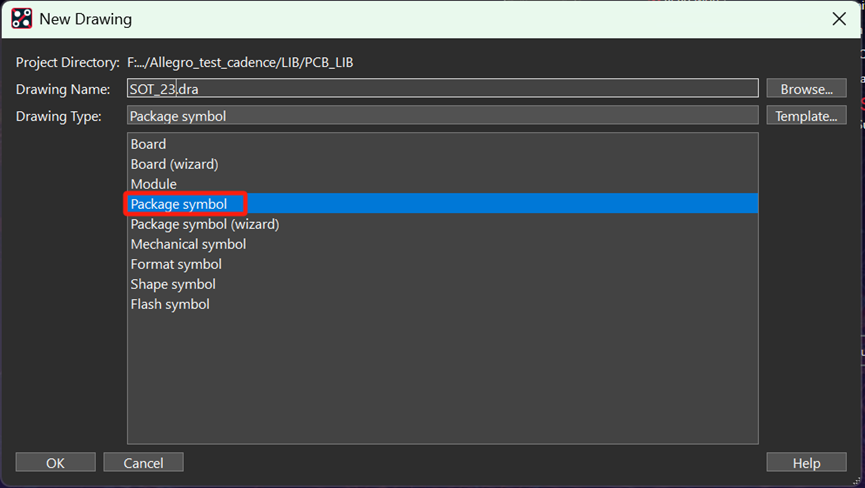

8. 手工新建一个封装，后缀为 .DRA，位置存于PCB_LIB，创建方式选择【Package Symbol】

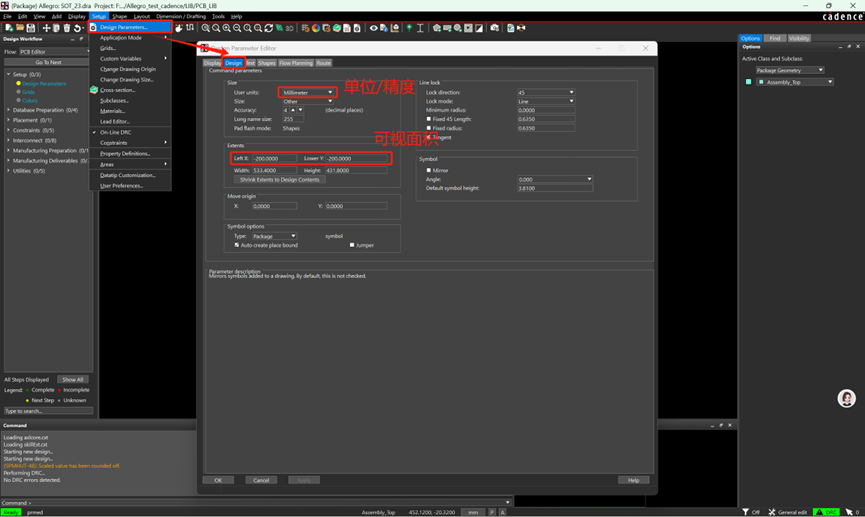

9. 设置单位及可视面积

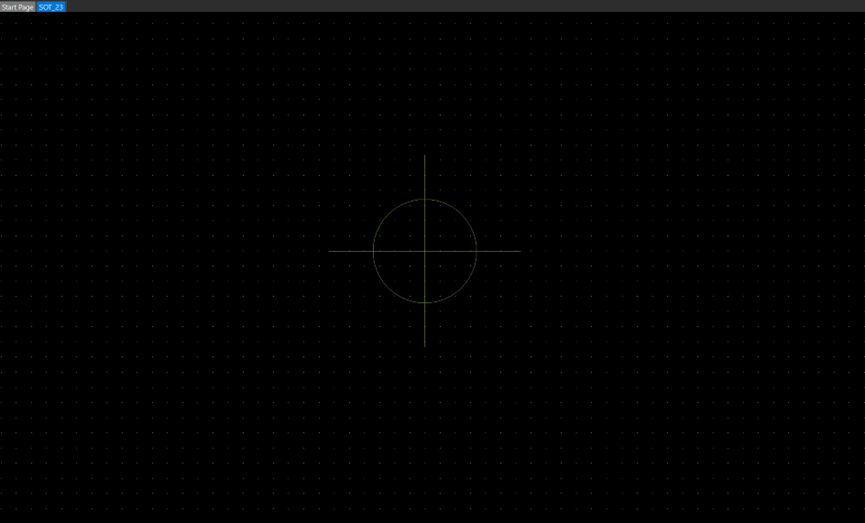

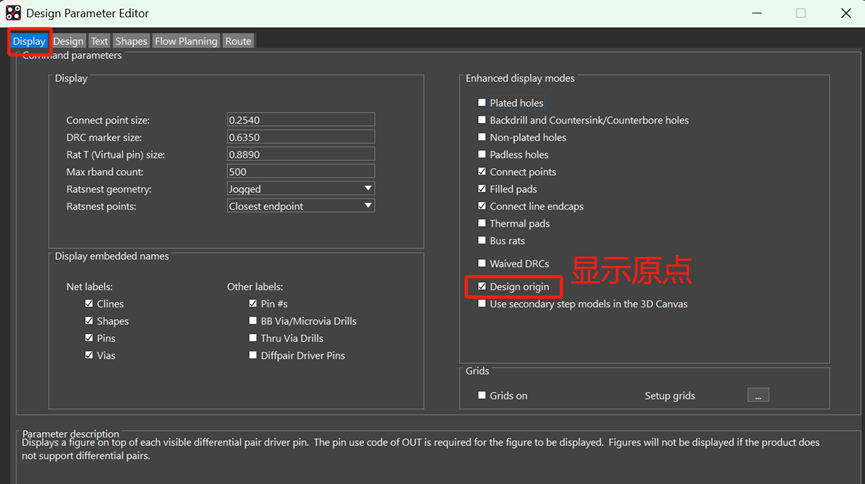

10. 显示原点

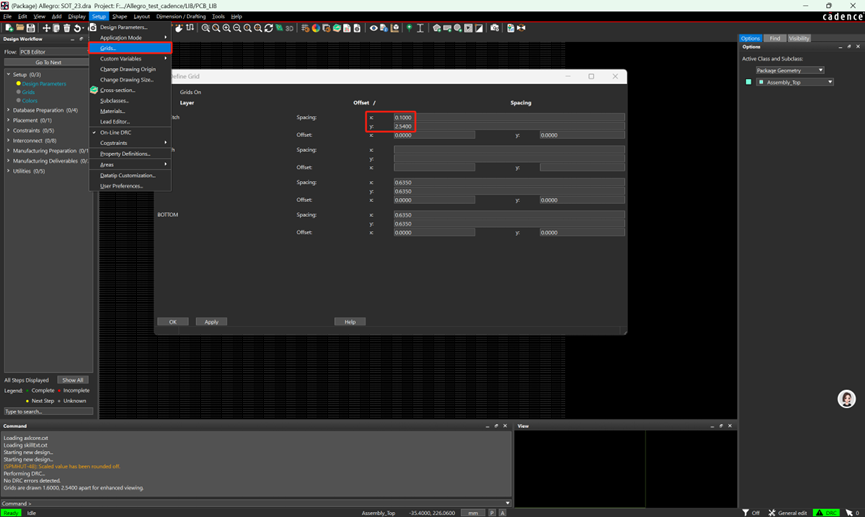

11. 格点设置，默认是2.54，可以改为0.1*0.1

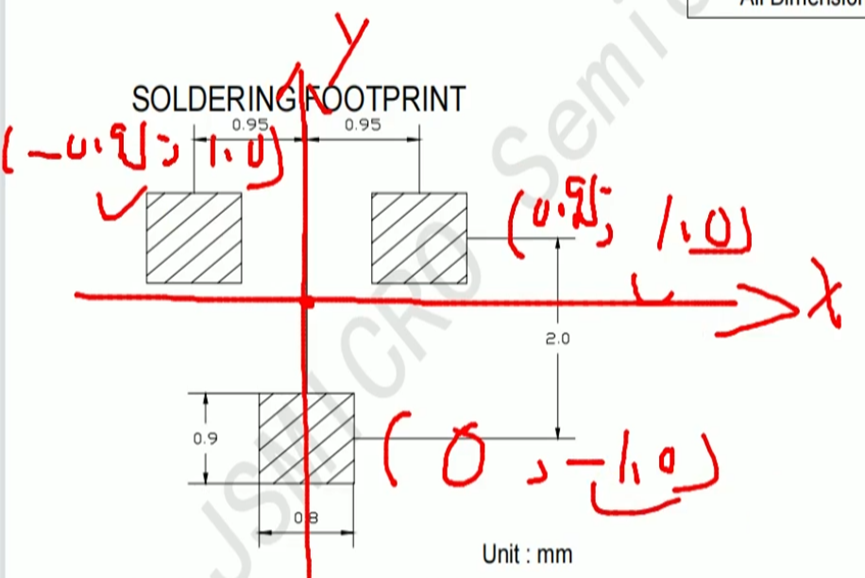

12. 根据手册计算焊盘基于原点的坐标

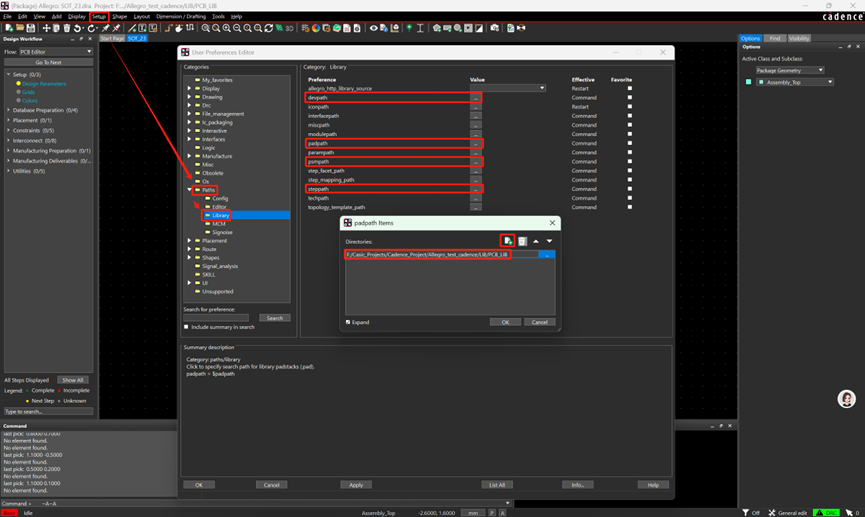

13. 指定封装库路径

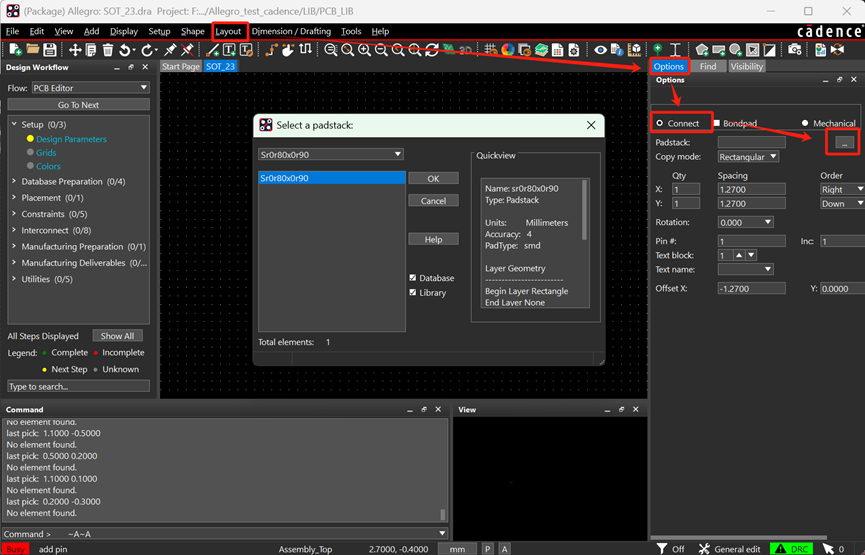

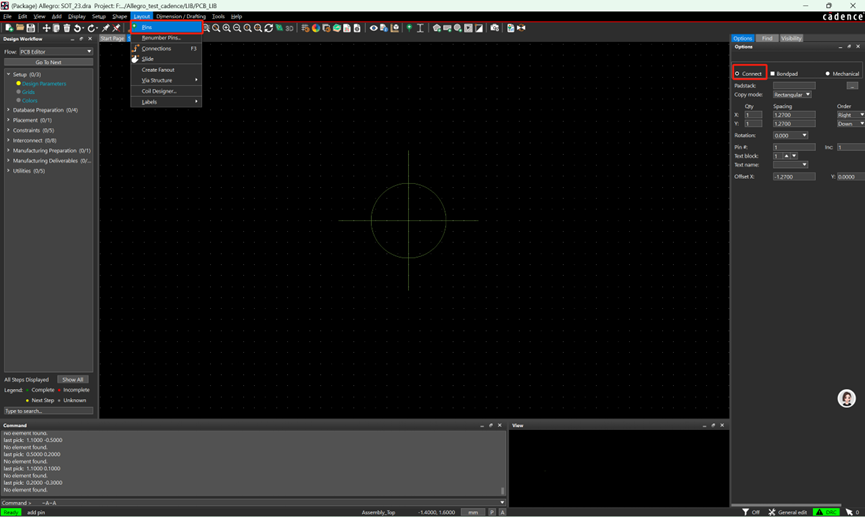

14. 添加焊盘【Layout】-【Pin】

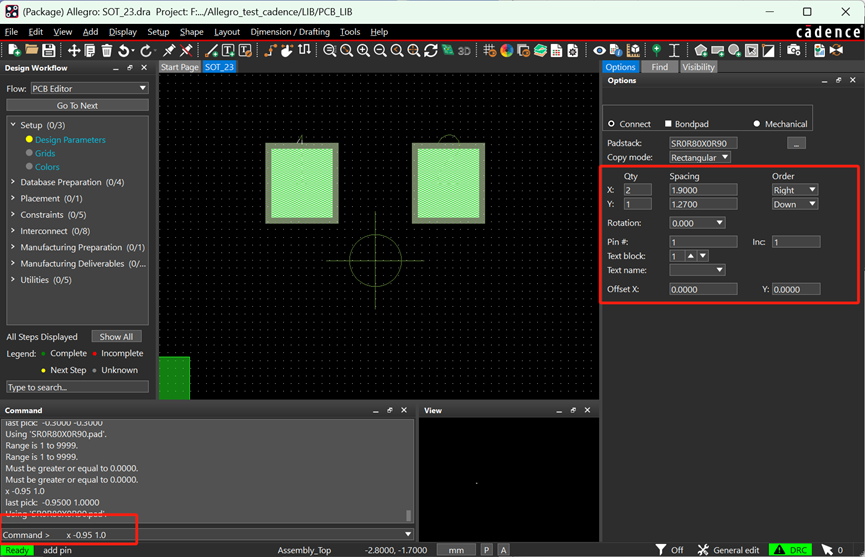

    15.先放两个焊盘【Options】，Qty：横向放两个，Spacing间距，两个焊盘之间的距离0.95+0.95。

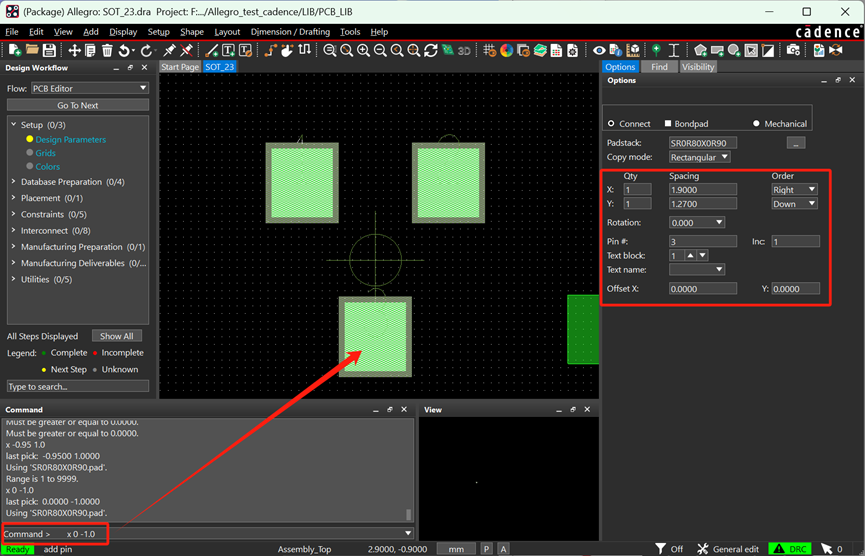

15. 输入坐标（小写字母x + 空格 + 坐标）x -0.95 1.0

16. 放置第三个焊盘

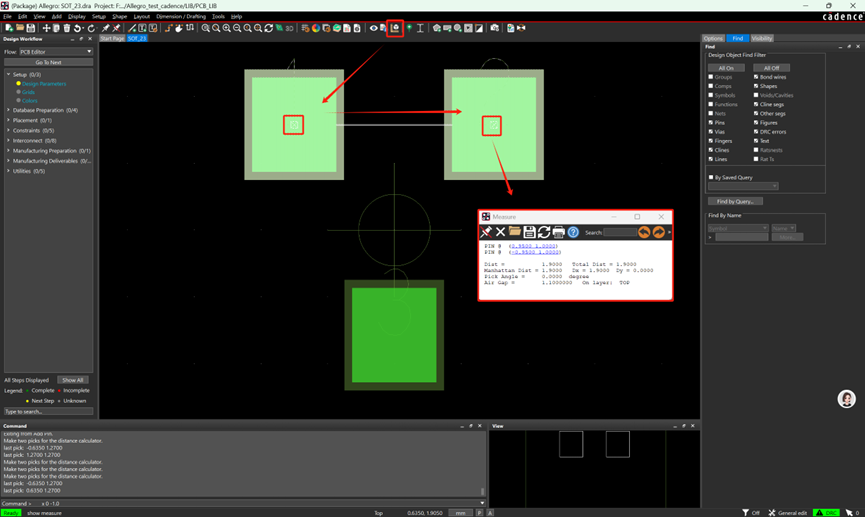

17. 测量检查，点击焊盘中心

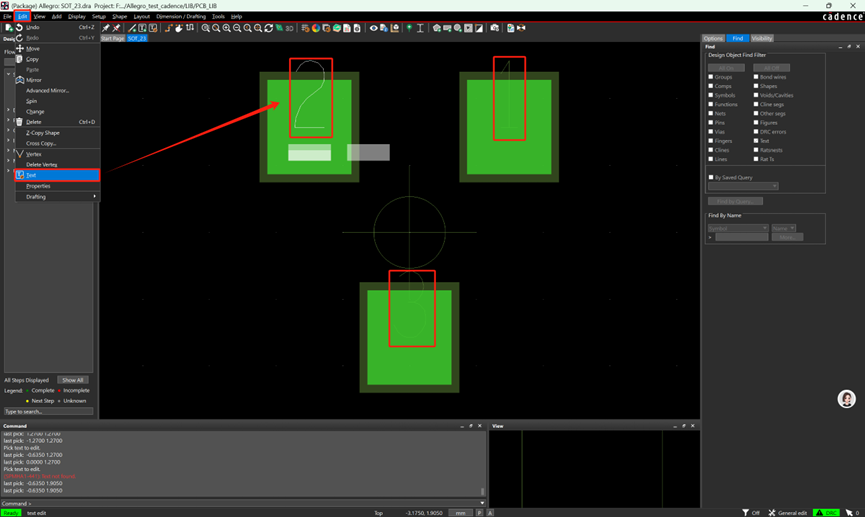

18. 修改焊盘引脚号，根据手册或原理图确定

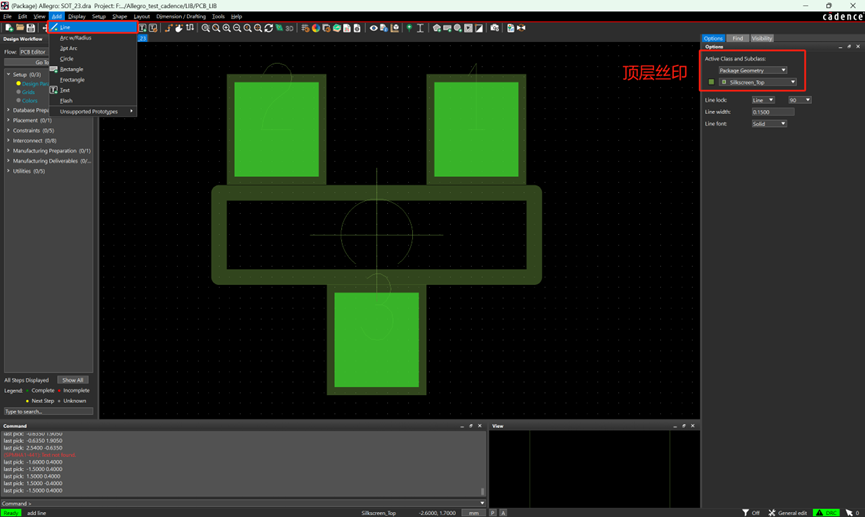

19. 添加丝印，选择【Package Geometry】-【Silkscreen Top】

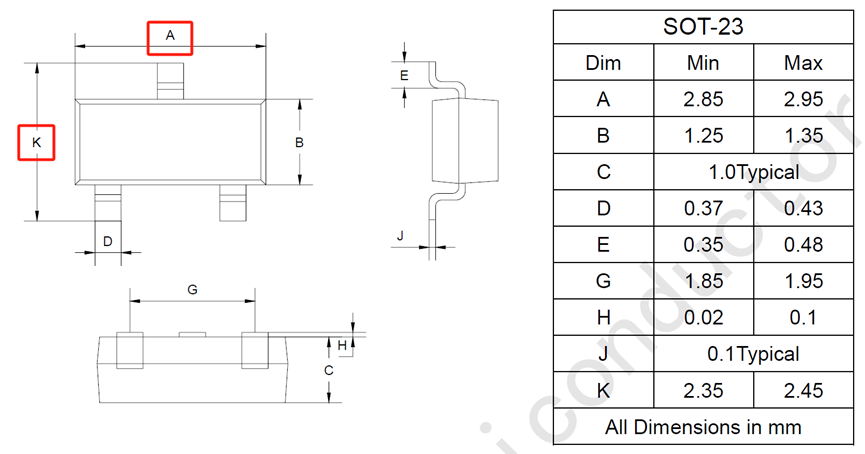

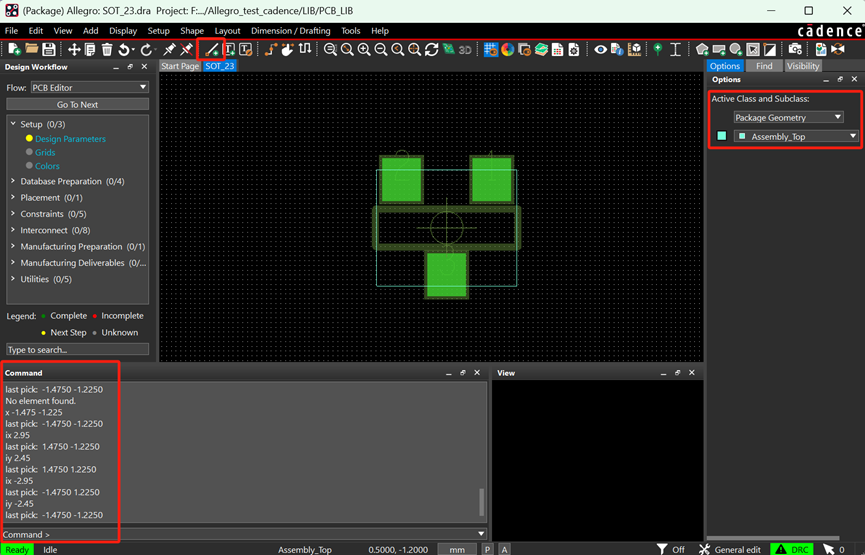

20. 装配线（实际尺寸A * K 2.95 * 2.45）

    装配线是给装配的工人去看的，无需印刷在PCB板上，所以可以用零线宽，2.95/2 * 2.45/2
    层选择：Assembly_Top（装配层，无需印刷）
    定起点：x -1.475 -1.225
    偏移量：ix 2.95
    偏移量：iy 2.45

    位号字符分为：丝印位号（用于匹配原理图），装配位号（用于贴装放置中间），Val位号（无需印刷）

三、丝印位号及标识添加

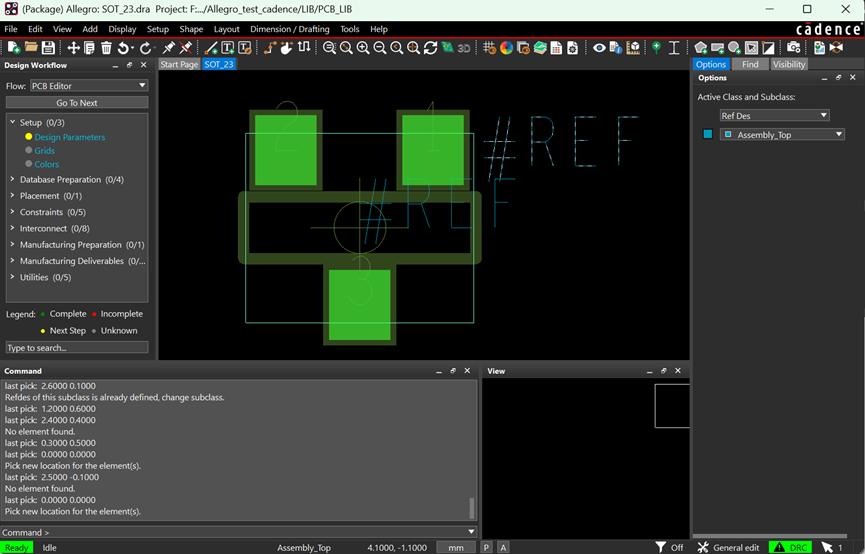

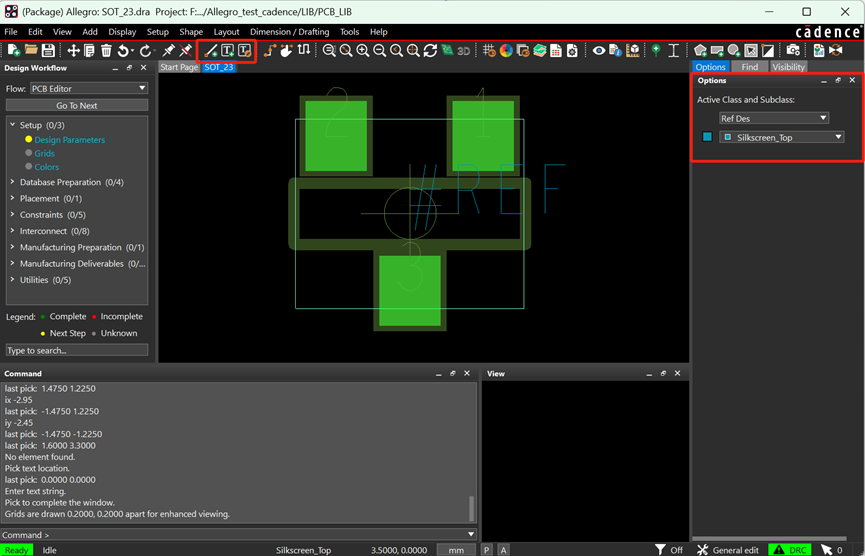

21. 添加丝印位号【Ref Des】-【Silkscreen_Top】

22. 添加装配位号【Ref Des】-【Assembly_Top】

23. 添加val值【Component Value】-【Assembly_Top】

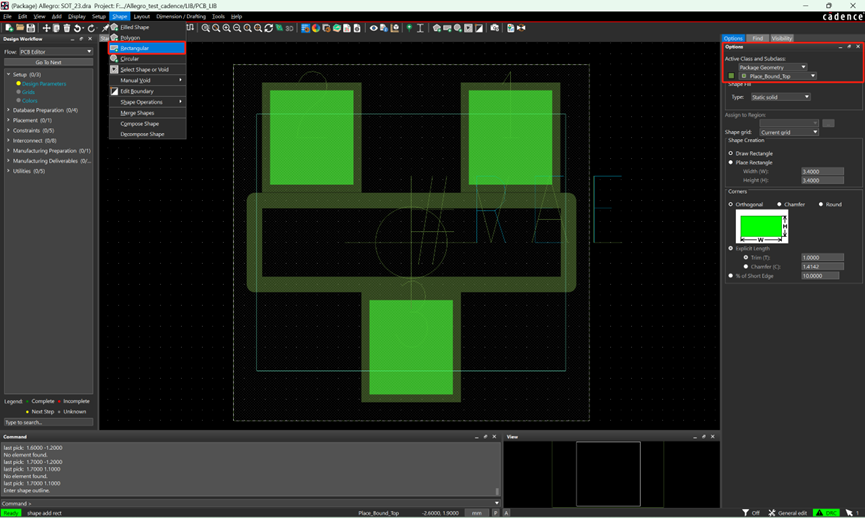

24. 添加占地面积【Package Geometry】-【Place_Bound_Top】全部覆盖

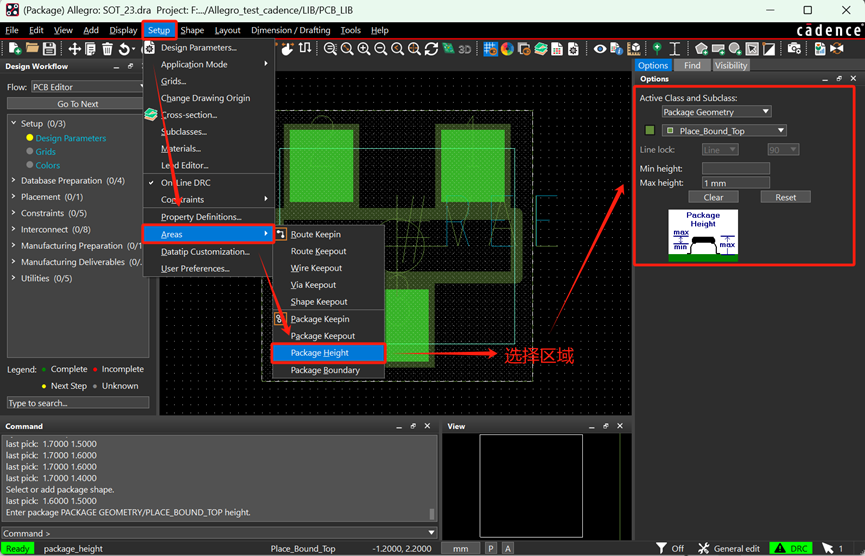

25. 最大高度标识

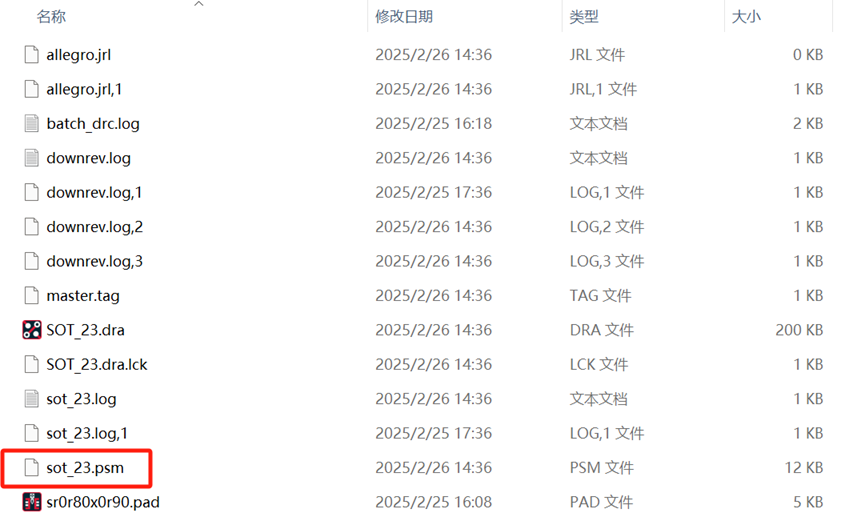

26. SAVE生成.psm文件

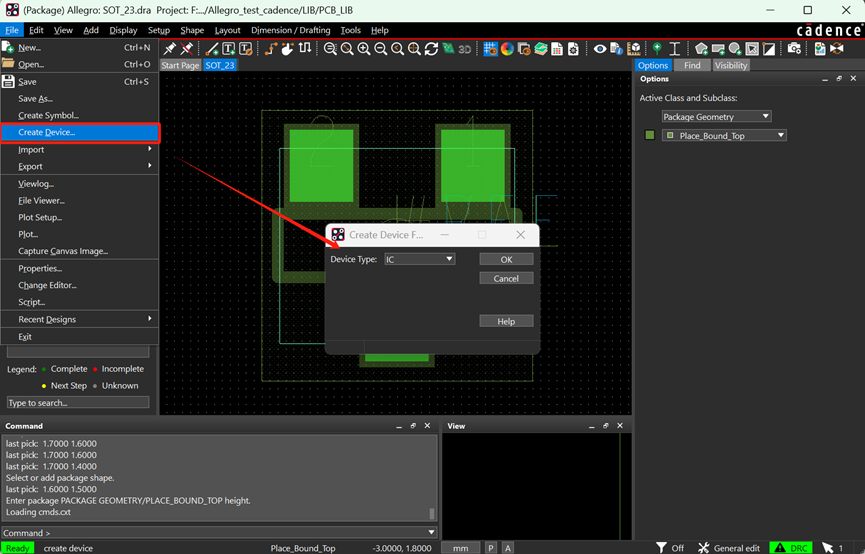

27. 导出第三方网表


在PCB封装设计领域，Cadence Allegro 与 Altium Designer（AD）是两款主流的工具，但它们在功能定位、适用场景和专业性上有显著差异。
Allegro：高密度封装支持：对BGA、QFN、Microvia（微孔）、HDI（高密度互连）等复杂封装的参数化设计支持更专业，尤其适合 芯片封装（如SiP、Chiplet） 和 高速高密度PCB。焊盘堆栈（Padstack）精细控制：通过Padstack Editor可定义多层焊盘结构（如盲埋孔、背钻）、阻焊补偿、热风焊盘等，支持 制造工艺补偿（如蚀刻补偿）。可通过Skill语言实现封装设计的自动化（如批量生成焊盘、规则检查），适合企业级标准化流程。可定义复杂的物理规则（如焊盘间距、钻孔到铜皮距离）和电气规则（如阻抗控制），确保封装设计与PCB布局无缝衔接。支持与PLM（产品生命周期管理）系统集成（如Cadence Pulse），适合大型团队协作和版本控制。

---
