1.低侧电流检测电路

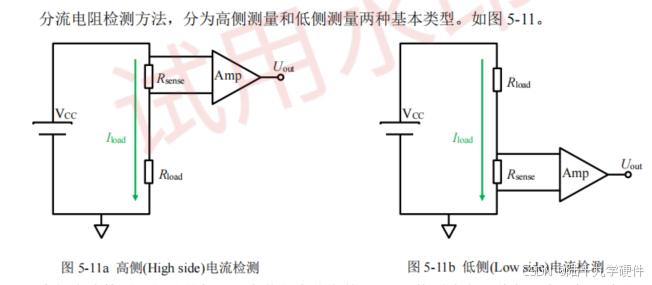

直流检测分两种，低侧和高侧，低侧较为简单，但是容易引入地干扰，因为你对地加了一个检测电阻，高侧较为复杂。

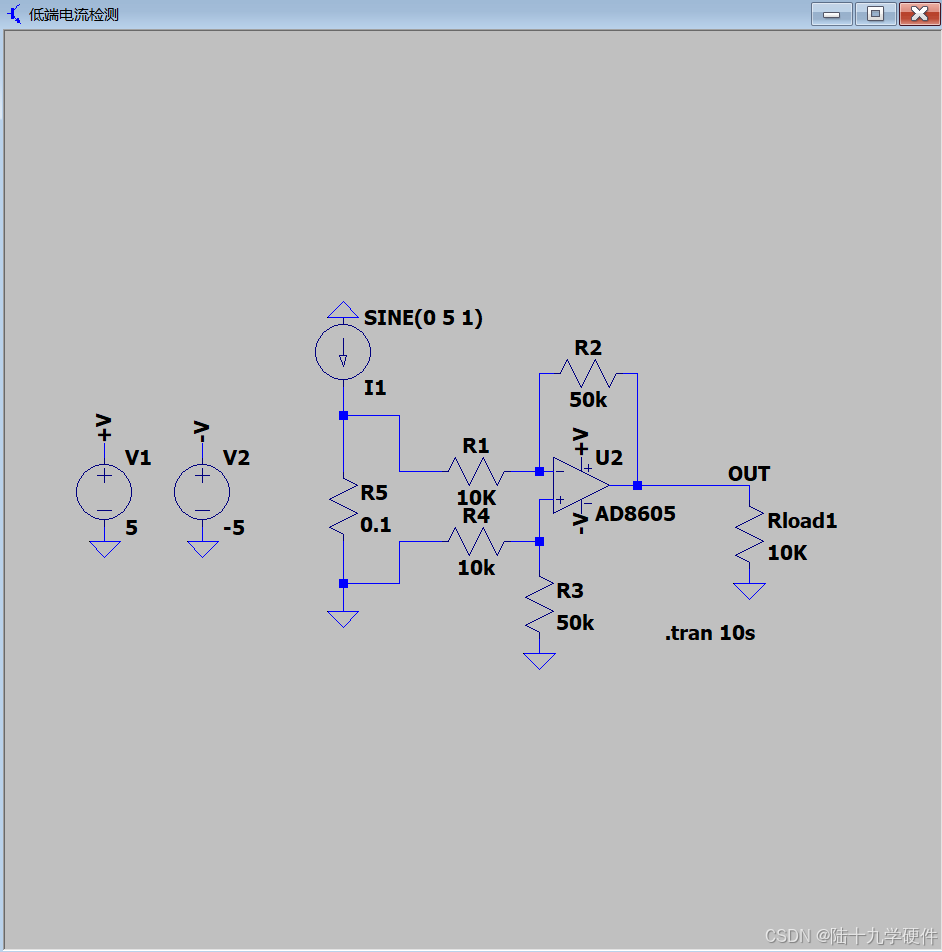

仿真电路如下图所示

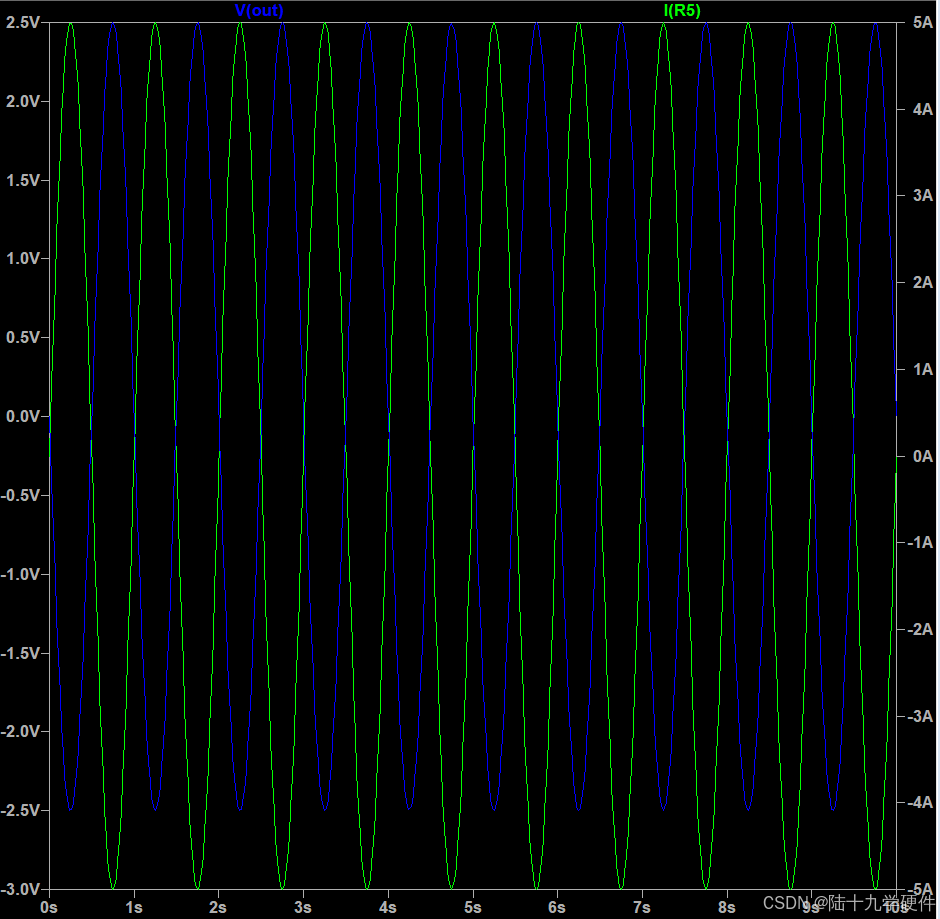

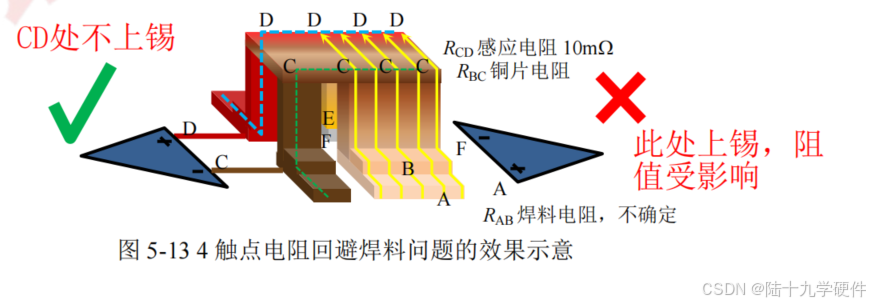

虽然仿真结果没问题，但是看得出来，这个电路实际上使用的话还是有很多问题，实际使用的时候不会有负电源，且负相输入端应该连接着地更符合电路设计，但是原理就是电流经过检测电阻产生压降，通过运放放大输出给CPU计算出电流值，需要注意的是检测电阻的选择需（需要考虑封装以及功率）以及LAYOUT时候需要开尔文连接，若不是四线，也最好从中间位置连出来，出自《你好放大器》
