Redis的集群

一.集群简介

广义的集群指的是，只要你是多个机器，构成了分布式系统，都可以称为是一个集群，比如果前面的主从结构，哨兵模式，都可以称为广义的集群。

狭义的集群指的是redis提供的一种集群的工作模式，在这种集群模式下，主要是为了解决存储空间不足的问题（拓展存储空间）

二.数据分片

因为redis存储数据是通过内存的形式来存储，那么数据比较大时，就没办法通过一个redis服务器来进行存储，此时就可以使用集群的方式来进行拓展存储空间，也就是使用多台机器的方式来分担这个数据。

但是，如何进行合理的分配数据才能让redis更高效呢，此时就会需要使用到一些数据分片的算法。

1.哈希求余

哈希求余是借鉴了哈希表的思想，将key通过哈希函数函数获取到一个整数值（哈希值），再将哈希值进行取模操作，一般是模上数组的长度，此时就会得到对应的数组下标，才这个key存储到这个下表中即可。

将此思想用到数据分片中，比如现在有一些分片，此时就可以针对要存储数据的分片的key(redis都是键值对存储的数据结构)，将其通过哈希函数（可以使用MD5），算出它的哈希值，在通过哈希值 %分片个数（N）就能获取到这个key存储的下标了。

后续查询key的时候也是使用同样的算法进行，key是一样的，哈希函数也是一样的，那么得到的分片肯定也是一样的。

2.哈希求余存在的问题

数据搞成分片的形式就是为了提高存储能力，但是分片越多，能存储的数据确实也越多，但是成本会更高了，也就是集群需要扩容了。

一般分片都是搞3个，如果业务数据多了，3个分片肯定是不够的，此时就需要扩容，引入新的分片，但是引入了新的分片此时N的个数就变了，此时在通过哈希值 % 分片个数就不是原来的下标了，就需要重新进行分配(搬运数据)

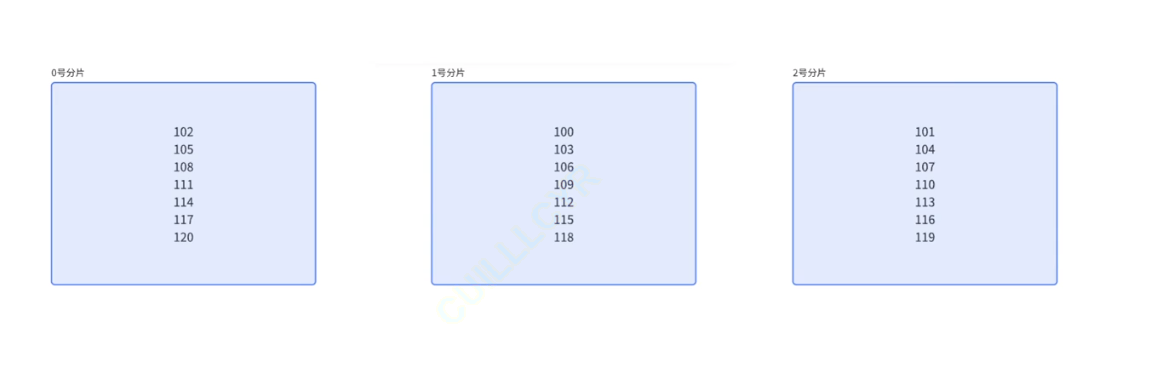

分片中的数据都是通过哈希函数计算过的哈希值（100~120，随便给的，方便叙述）（下图是扩容前的分片结构）：

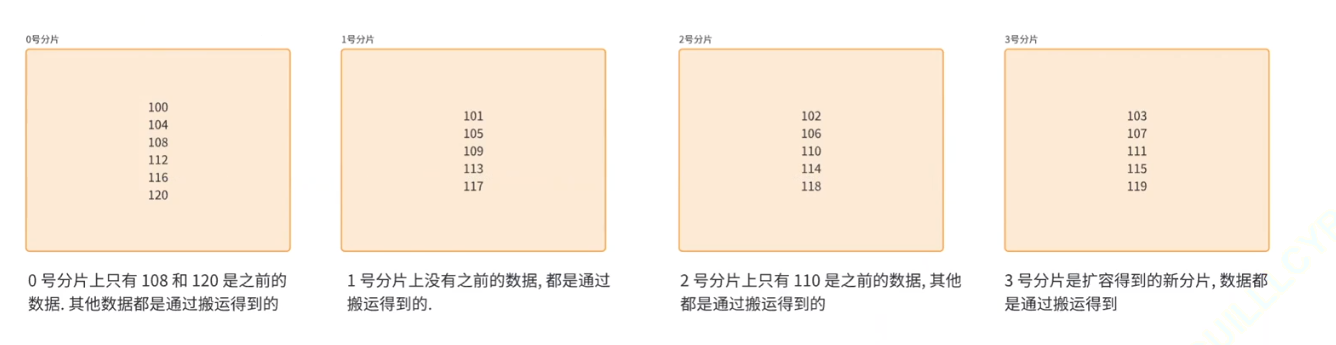

扩展后的数据分片，20个数据搬运了17个数据，如果数据更多呢，那岂不是开销更大了：

3.一致性哈希算法

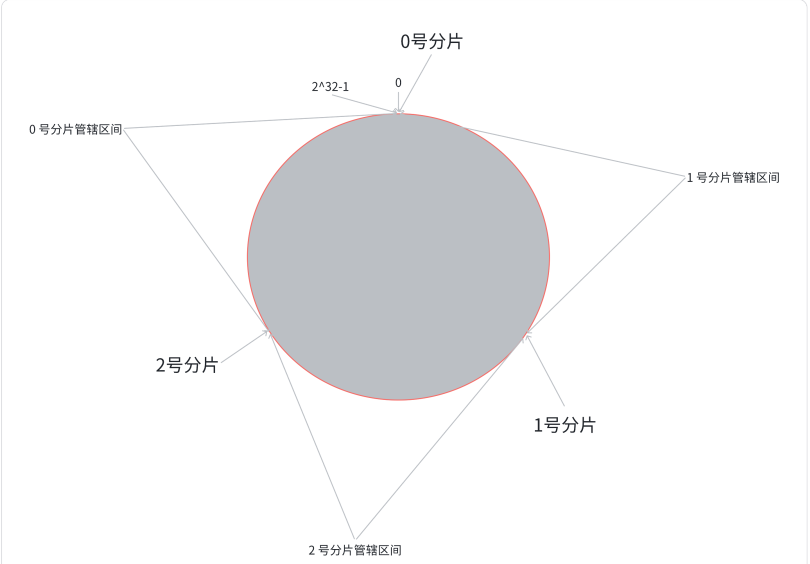

1. 把0->2^32-1这个数据空间，映射到⼀个圆环上。数据按照顺时针方向增长。

2. 假设当前存在三个分片,就把分片放到圆环的某个位置上。
3. 假定有⼀个key，计算得到hash值为H，那么这个key映射到哪个分片呢?规则很简单，就是从H所在位置，顺时针往下找，找到的第⼀个分片，即为该key所从属的分片。

这就相当于，N个分片的位置，把整个圆环分成了N个管辖区间。Key的hash值落在某个区间内，就归对应区间管理。

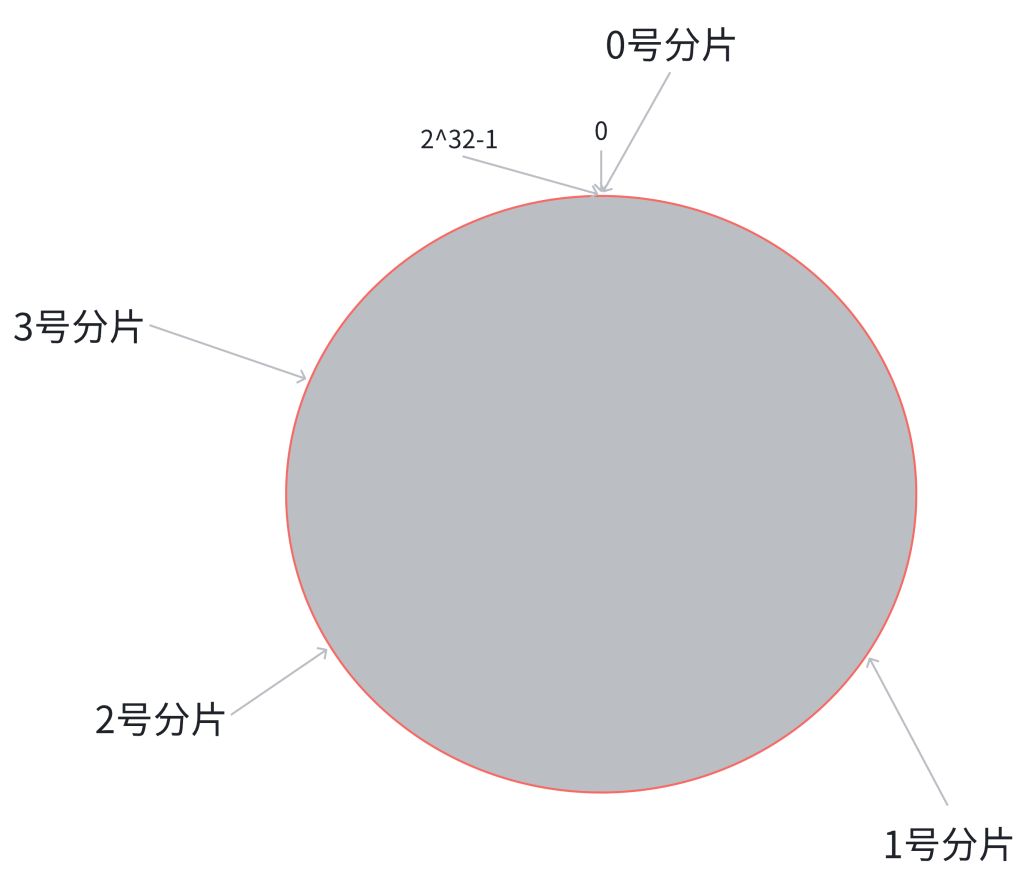

进行扩容的时候，原有分片在环上的位置不动，只要在环上新安排⼀个分片位置即可。
此时，只需要把0号分片上的部分数据，搬运给3号分片即可。1号分片和2号分片管理的区间都是不变
的。

优点：大大降低了扩容时数据搬运的规模，提高了扩容操作的效率。
缺点：数据分配不均匀(有的多有的少，数据倾斜)

4.哈希槽分区算法（redis采用的方法）

为了解决上述问题(搬运成本高和数据分配不均匀)，Redis cluster引入了哈希槽(hash slots)算法：hash_slot = crc16(key) % 16384，hash_slot是哈希槽，crc是hash值的算法，16384是固定的数值。

相当于是把整个哈希值，映射到16384个槽位上，也就是[0，16383]。然后再把这些槽位比较均匀的分配给每个分片。每个分片的节点都需要记录自己持有哪些分片

假设当前有三个分片，⼀种可能的分配方式：

• 0号分片：[0，5461]，共5462个槽位
• 1号分片：[5462，10923]，共5462个槽位
• 2号分片:[10924，16383]，共5460个槽位

如果需要进行扩容，比如新增⼀个3号分片，就可以针对原有的槽位进行重新分配。比如可以把之前每个分片持有的槽位，各拿出⼀点，分给新分片一种可能的分配方式:
• 0号分[0,4095]，共4096个槽位
• 1号分片：[5462，9557]，共4096个槽位
• 2号分片：[10924，15019]，共4096个槽
• 3号分片：[4096，5461]+[9558，10923]+[15019，16383]，共4096个槽位

我们在实际使用Redis集群分片的时候，不需要手动指定哪些槽位分配给某个分片，只需要告诉某个分片应该持有多少个槽位即可，Redis会自动完成后续的槽位分配，以及对应的key搬运的工作。

集群的片数最多是多少？

需要注意的是，redis集群的分片不应该超过1000个，更不可能有16384个分片，首先集群的数据均匀都难以保证，因为会导致有些槽位有多个key而有些槽位没有key的情况。其次，如果真的有1.6w个分片，此时就需要几万台主机来构成集群，那么集群的可用性可想而知是能有多差了。

槽位为什么是16384

节点之间通过心跳包通信，心跳包中包含了该节点持有哪些slots。这个是使用位图这样的数据结构表示的表示16384(16k)个slots，需要的位图大小是2KB。

如果给定的slots数更多了，比如65536个了，此时就需要消耗更多的空间，8KB位图表示了。8KB，对于内存来说不算什么，但是在频繁的网络心跳包中，还是⼀个不小的开销的。

另一方面，Redis集群⼀般不建议超过1000个分片，所以16k对于最大1000个分片来说是足够用的，同时也会使对应的槽位配置位图体积不至于很大。

三.搭建集群

1.创建目录和配置

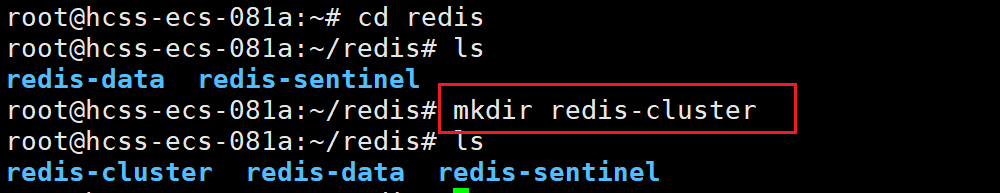

(1) 现在之前创建哨兵的目录中进行创建一个新的目录：

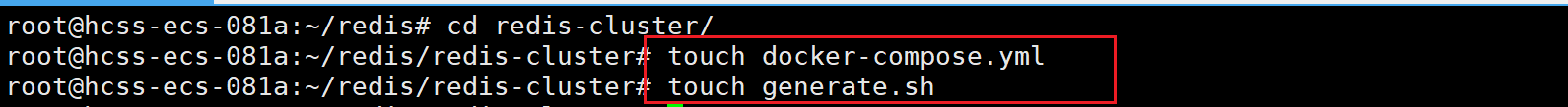

(2) 在新的目录下创建两个文件：

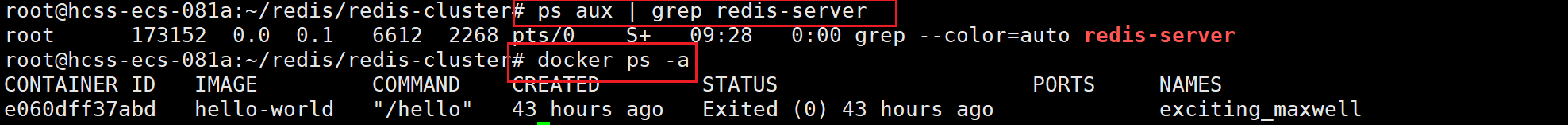

(3)把之前启动的redis容器关闭：

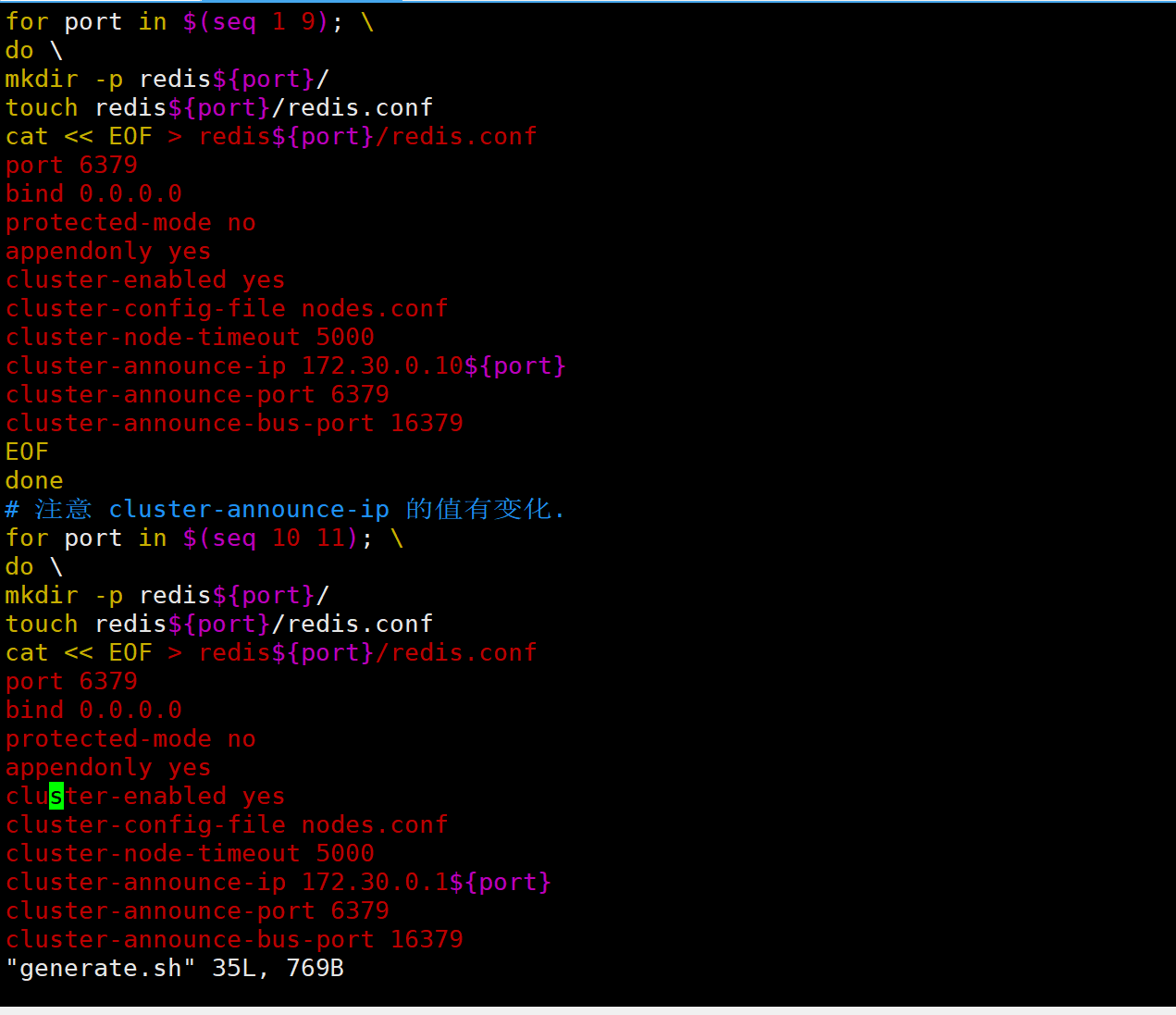

(4)generate.sh脚本文件的编写来创建11个redis节点：

for循环类似于Java中的for each；区间通过Linux的命令seq来生成指定闭区间的数值；shell中不通过{}来表示代码块，而是表示变量，而代码块通过do和done的方式来表示；\是续行符：把下一行和当前行的内容进行合并，shell默然情况下，要求把所有代码都写到一行，所以就可以通过续行符来美化代码。

循环体中会通过$获取port的值来进行创建对应标号的redis目录，并且shell中的创建字符串不使用+号进行拼接，直接写就行了。

cluster-enabled yes：开启集群
cluster-config-file nodes.conf：集群的相关配置信息，不需要手动开启redis自动生成。
cluster-node-timeout：心跳包超时时间
cluster-announce-ip：该redis节点所在的主机IP，当前使用的是docker容器模拟的主机，此处写的应该是docker容器的IP。
cluster-announce-port：port就是redis节点自身绑定的端口(容器内的端口)，不同的容器内部可以有相同的端口，后续进行端口映射，再把这些容器内的端口映射到容器外的不同端口即可。

redis的配置项的一些东西可以通过vim etc/redis/redis.conf通过查看配置文件就可以知道了。

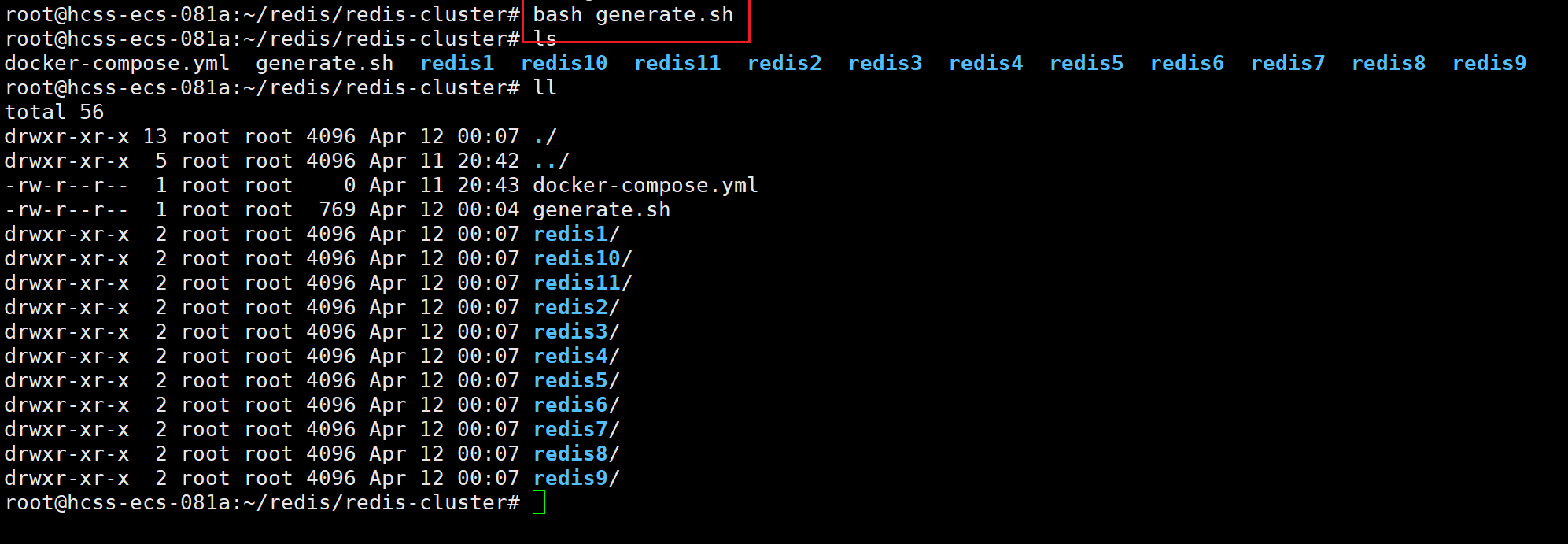

5.运行generate.sh的脚本文件：

2.创建redis容器

(1)配置docker-compose.yml文件

version: '3.7'
networks:
mynet:
ipam:
config:
- subnet: 172.30.0.0/24
services:
redis1:
image: 'redis:5.0.9'
container_name: redis1
restart: always
volumes:
- ./redis1/:/etc/redis/
ports:
- 6371:6379
- 16371:16379
command:
redis-server /etc/redis/redis.conf
networks:
mynet:
ipv4_address: 172.30.0.101
redis2:
image: 'redis:5.0.9'
container_name: redis2
restart: always
- ./redis2/:/etc/redis/
ports:
- 6372:6379
- 16372:16379
command:
redis-server /etc/redis/redis.conf
networks:
mynet:
ipv4_address: 172.30.0.102
redis3:
image: 'redis:5.0.9'
container_name: redis3
restart: always
volumes:
- ./redis3/:/etc/redis/
ports:
- 6373:6379
- 16373:16379
command:
redis-server /etc/redis/redis.conf
networks:
mynet:
ipv4_address: 172.30.0.103
redis4:
image: 'redis:5.0.9'
container_name: redis4
restart: always
volumes:
- ./redis4/:/etc/redis/
ports:
- 6374:6379
- 16374:16379
command:
redis-server /etc/redis/redis.conf
networks:
mynet:
ipv4_address: 172.30.0.104
redis5:
image: 'redis:5.0.9'
container_name: redis5
restart: always
volumes:
- ./redis5/:/etc/redis/ports:
- 6375:6379
- 16375:16379
command:
redis-server /etc/redis/redis.conf
networks:
mynet:
ipv4_address: 172.30.0.105
redis6:
image: 'redis:5.0.9'
container_name: redis6
restart: always
volumes:
- ./redis6/:/etc/redis/
ports:
- 6376:6379
- 16376:16379
command:
redis-server /etc/redis/redis.conf
networks:
mynet:
ipv4_address: 172.30.0.106
redis7:
image: 'redis:5.0.9'
container_name: redis7
restart: always
volumes:
- ./redis7/:/etc/redis/
ports:
- 6377:6379
- 16377:16379
command:
redis-server /etc/redis/redis.conf
networks:
mynet:
ipv4_address: 172.30.0.107
redis8:
image: 'redis:5.0.9'
container_name: redis8
restart: always
volumes:
- ./redis8/:/etc/redis/
ports:
- 6378:6379- 16378:16379
command:
redis-server /etc/redis/redis.conf
networks:
mynet:
ipv4_address: 172.30.0.108
redis9:
image: 'redis:5.0.9'
container_name: redis9
restart: always
volumes:
- ./redis9/:/etc/redis/
ports:
- 6379:6379
- 16379:16379
command:
redis-server /etc/redis/redis.conf
networks:
mynet:
ipv4_address: 172.30.0.109
redis10:
image: 'redis:5.0.9'
container_name: redis10
restart: always
volumes:
- ./redis10/:/etc/redis/
ports:
- 6380:6379
- 16380:16379
command:
redis-server /etc/redis/redis.conf
networks:
mynet:
ipv4_address: 172.30.0.110
redis11:
image: 'redis:5.0.9'
container_name: redis11
restart: always
volumes:
- ./redis11/:/etc/redis/
ports:
- 6381:6379
- 16381:16379
command:
redis-server /etc/redis/redis.conf
networks:
mynet:
ipv4_address: 172.30.0.111

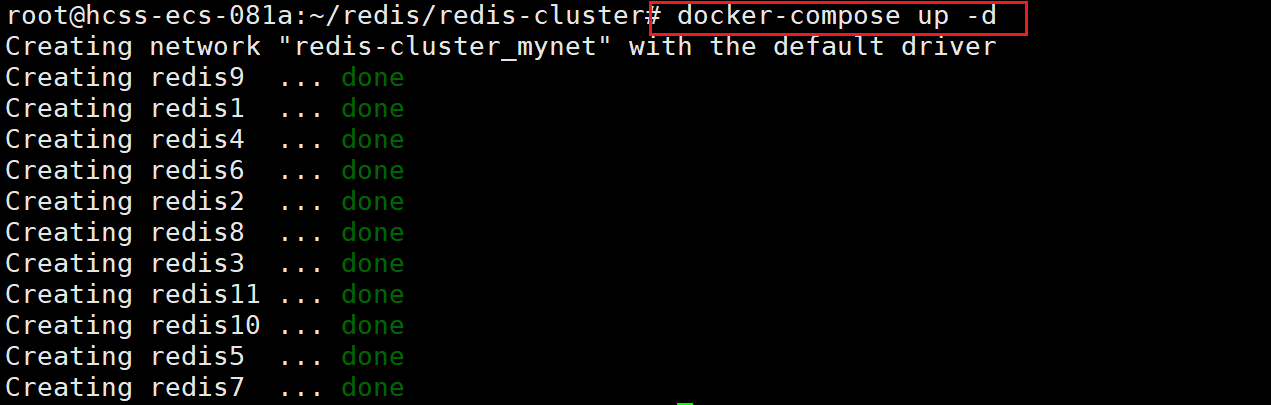

6.启动容器（启动之前，干掉之前启动的redis服务器）

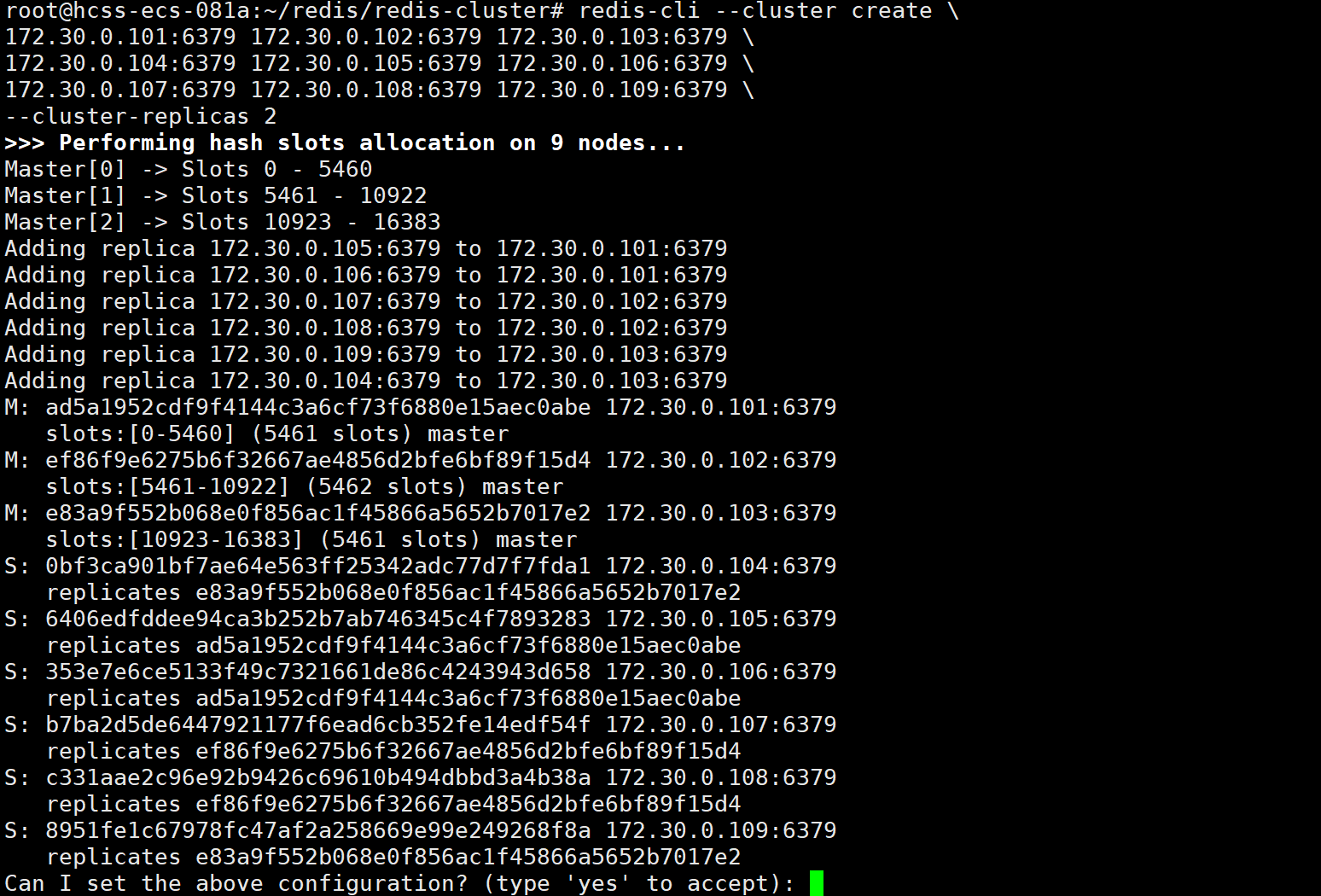

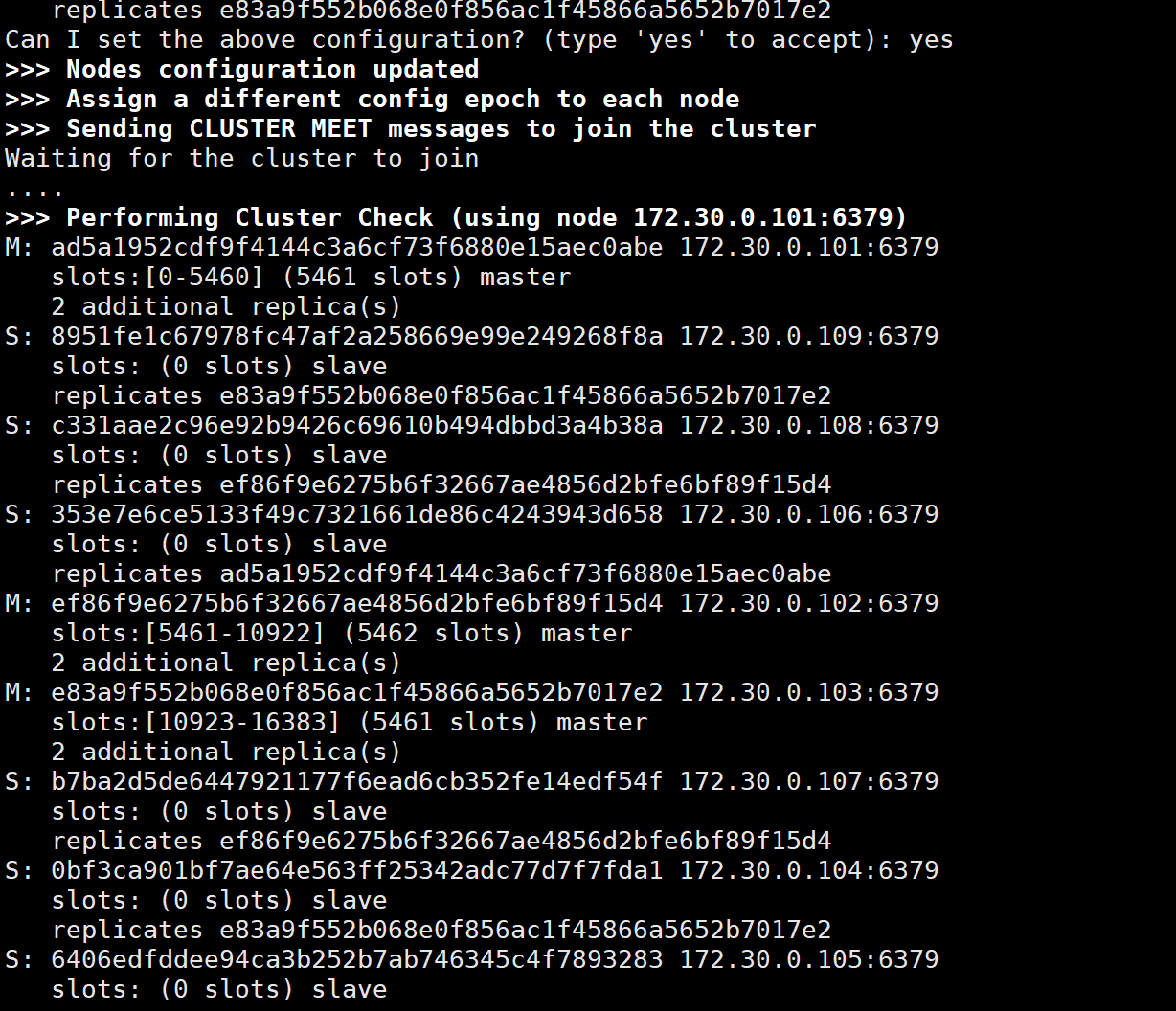

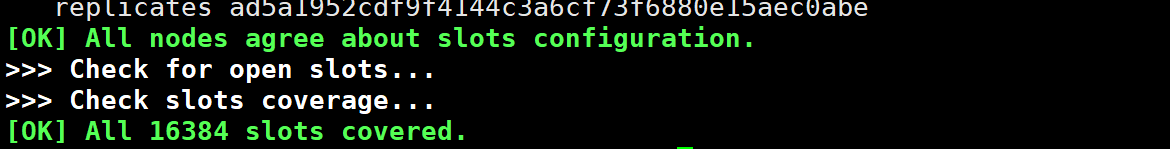

7.构建集群

redis-cli --cluster create \
172.30.0.101:6379 172.30.0.102:6379 172.30.0.103:6379 \
172.30.0.104:6379 172.30.0.105:6379 172.30.0.106:6379 \
172.30.0.107:6379 172.30.0.108:6379 172.30.0.109:6379 \
--cluster-replicas 2

–cluster create 表示建立集群。后面填写每个节点的ip和地址。
–cluster-replicas 2 表示每个主节点需要两个从节点备份。

四.使用集群

1.使用集群的方法

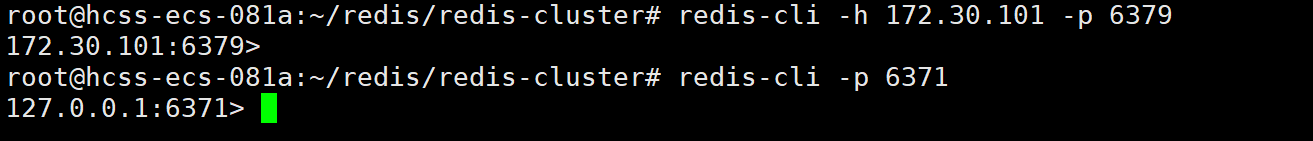

不同的方式连接redis客户端，IP和端口号时不同的：

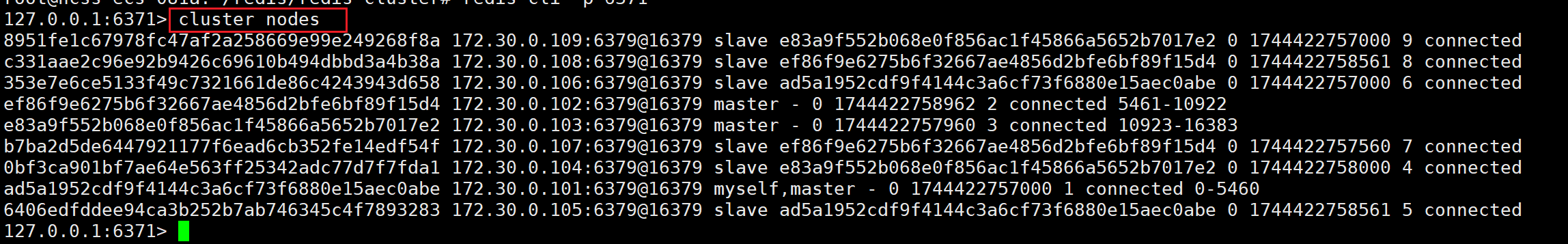

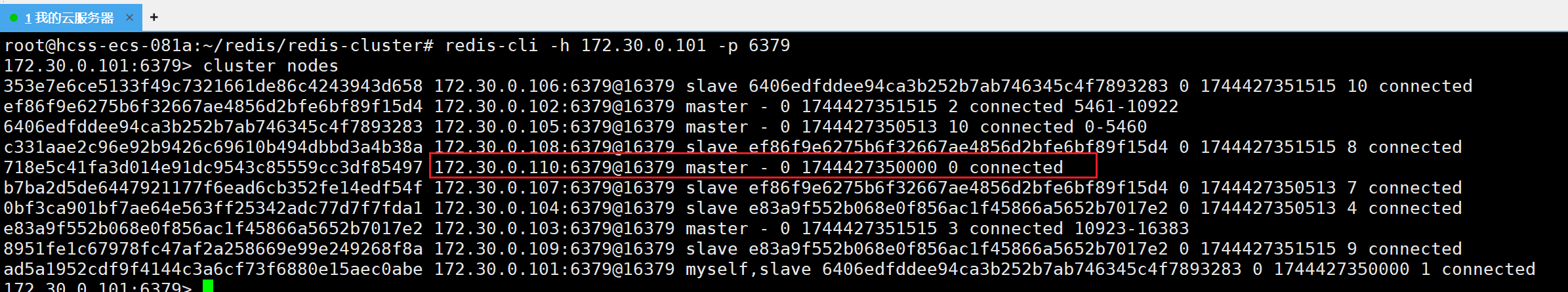

查看节点信息：

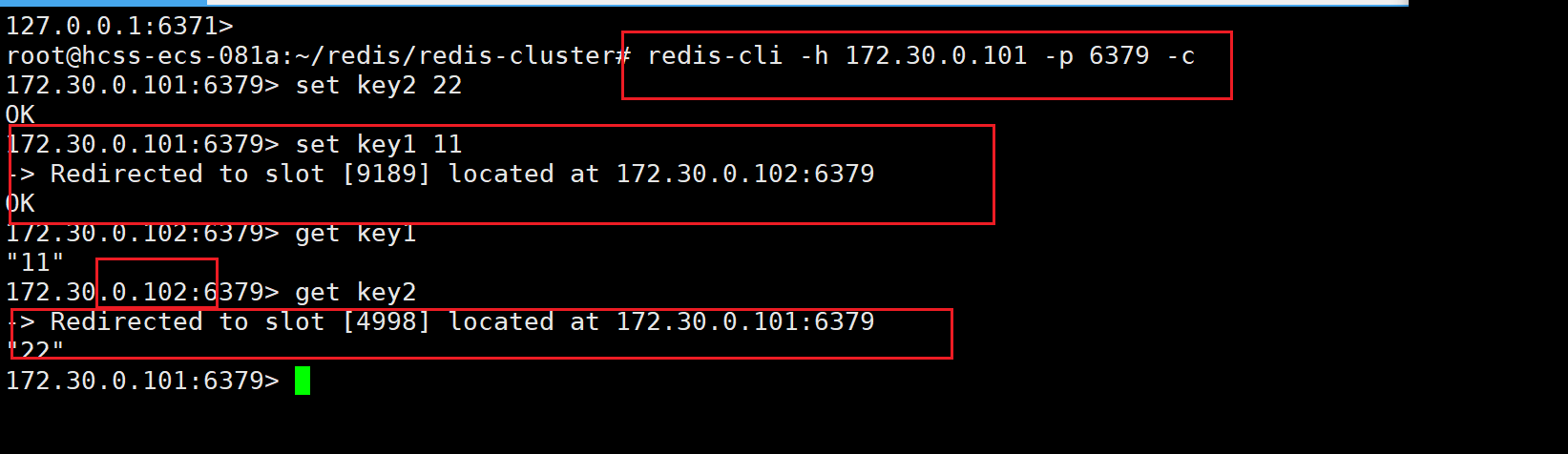

设置集群后，当前数据就分片了，key1这个key通过hash 计算之后，得到的slot 9189 属于102这个分片。所以操作的这个客户端就无法插入数据。但是可以在启动redis-cli时加上-c选项，此时客户端发现当前key的操作不在当前分片上，就能够自动的重定向到对应的分片主机。

2.使用集群故障分析

此时如果使用一些能够操作多个key的指令，这些key在不同的分片上的话，此时就会出现问题：
但是可以通过一些特殊的方式来解决这个问题，也就是hash tag(要自己去搜一下)

集群的主节点挂了之后，会和之前哨兵一样，自动把挂了的主节点中的从节点中的任意一个作为新的主节点。

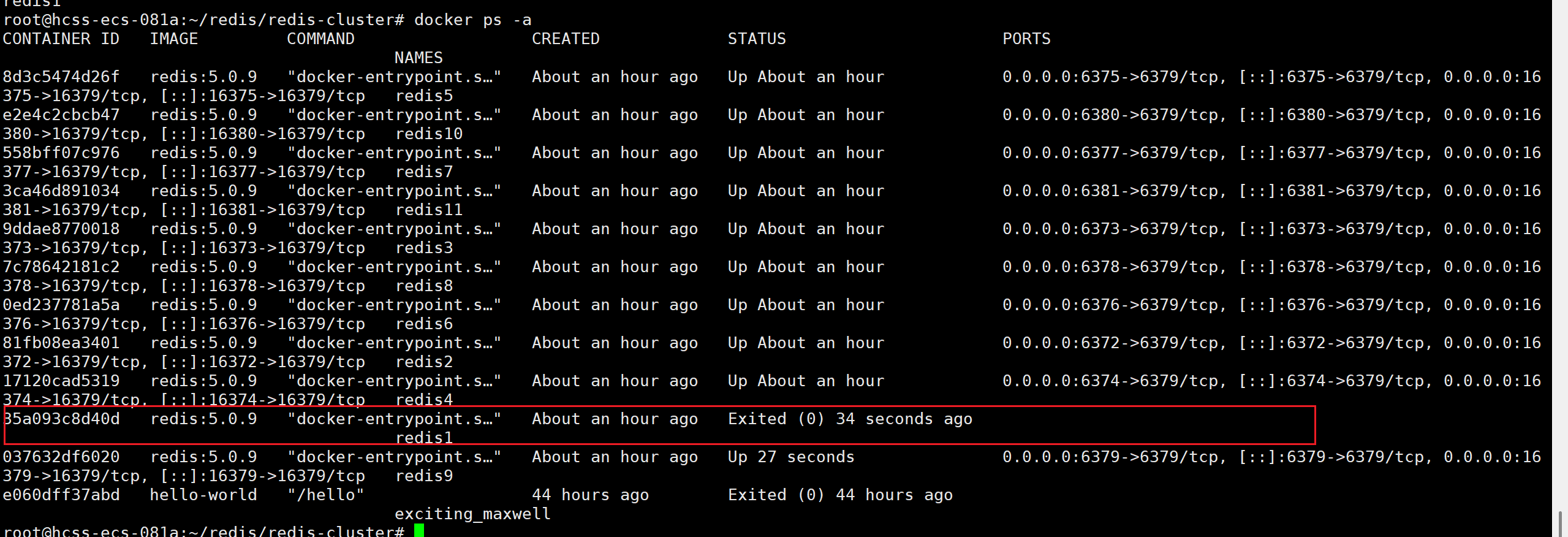

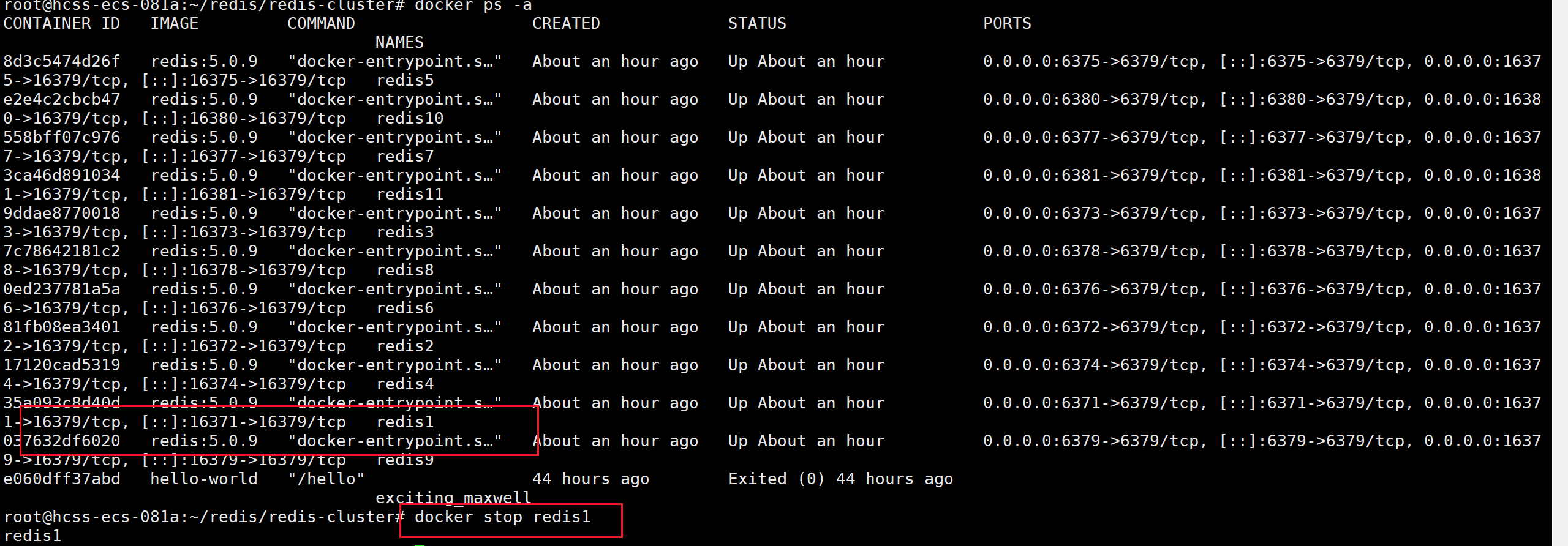

先关闭一个主节点redis1：

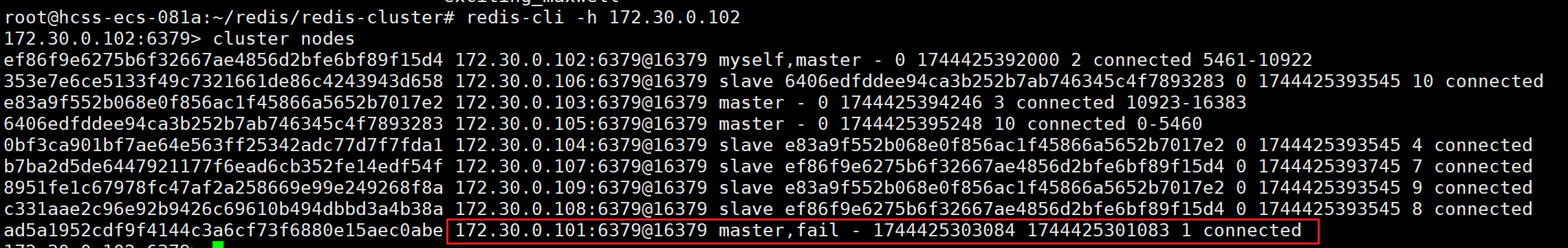

此时redis1已经挂了，状态时fail。之前101是主节点，105和106是从节点，当101挂了之后，105成为了新的主节点，106成为了105的从节点。

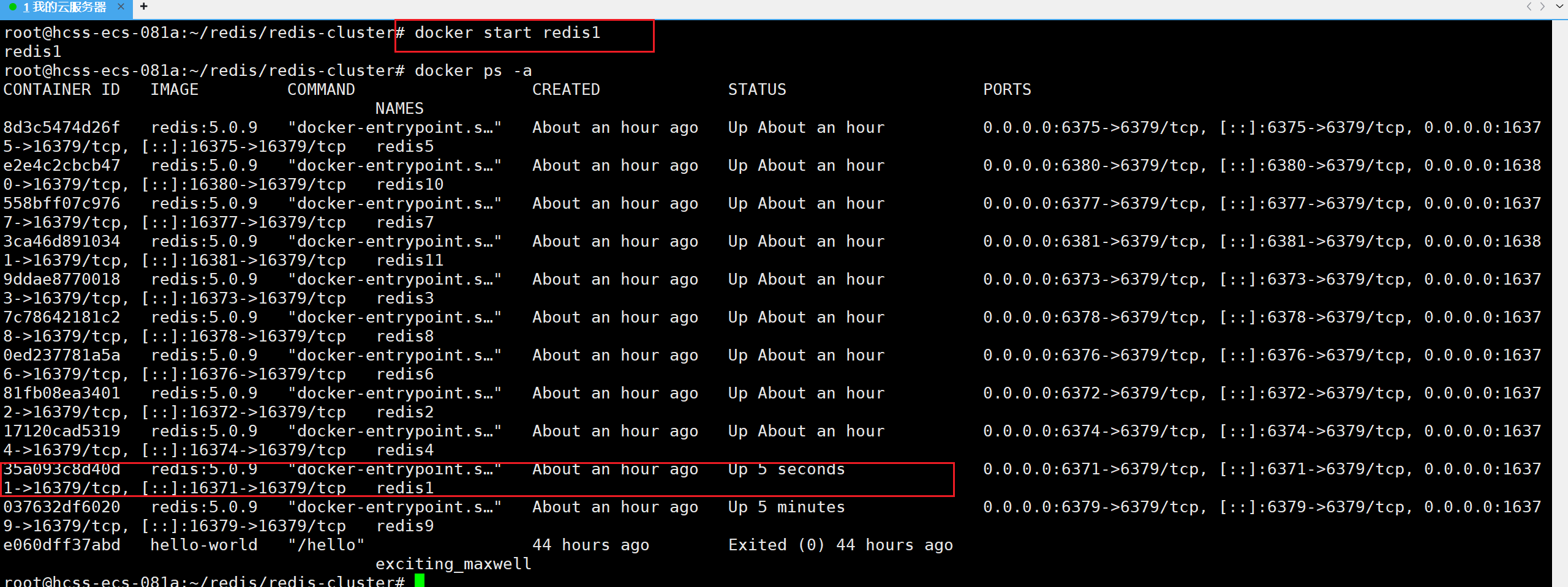

重新启动101节点：

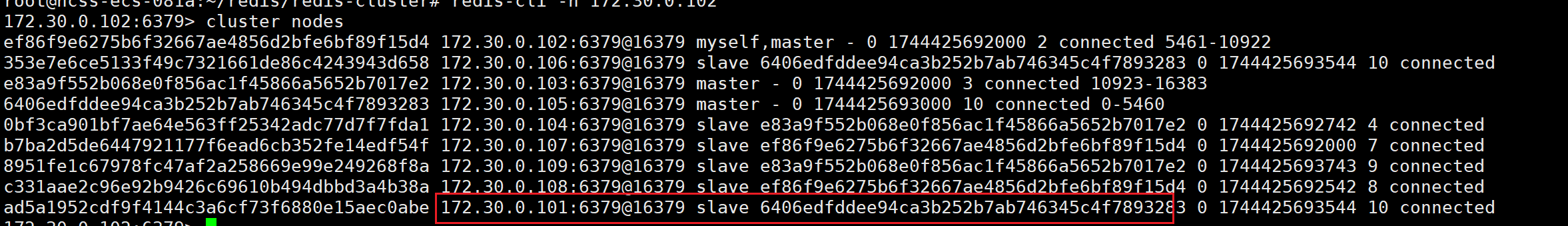

101就变成了从节点了：

故障处理流程

1).故障判定：

1. 节点A给节点B发送ping包，B就会给A返回⼀个pong包。ping和pong除了 message type属性之外，其他部分都是⼀样的。这里包含了集群的配置信息(该节点的id，该节点从属于哪个分片是主节点还是从节点，从属于谁，持有哪些slots的位图…).
2. 每个节点，每秒钟，都会给⼀些随机的节点发起ping包，而不是全发⼀遍。这样设定是为了避免在节
   点很多的时候，心跳包也非常多(比如有9个节点，如果全发，就是9*8有72组心跳了，而且这是按照N^2这样的级别增长的)
3. 当节点A给节点B发起ping包，B不能如期回应的时候，此时A就会尝试重置和B的tcp连接，看能
   否连接成功。如果仍然连接失败，A就会把B设为PFAIL状态(相当于主观下线).
4. A判定B为PFAIL之后，会通过redis内置的Gossip协议，和其他节点进行沟通，向其他节点确认B
   的状态。(每个节点都会维护⼀个自己的"下线列表"，由于视⻆不同，每个节点的下线列表也不⼀定相
   同).
5. 此时A发现其他很多节点，也认为B为PFAIL，并且数目超过总集群个数的⼀半，那么A就会把B标
   记成FAIL(相当于客观下线)，并且把这个消息同步给其他节点(其他节点收到之后，也会把B标记成
   FAIL)⾄此，B就彻底被判定为故障节点了

某个或者某些节点宕机，有的时候会引起整个集群都宕机(称为fail状态).以下三种情况会出现集群宕机:
• 某个分片，所有的主节点和从节点都挂了.
• 某个分片，主节点挂了，但是没有从节点.
• 超过半数的master节点都挂了.

2).故障迁移(Raft算法)

上述例⼦中，B故障，并且A把BFAIL的消息告知集群中的其他节点.

• 如果B是从节点，那么不需要进行故障迁移。
• 如果B是主节点，那么就会由B的从节点(比如C和D)触发故障迁移了。

所谓故障迁移，就是指把从节点提拔成主节点，继续给整个redis集群提供支持。
具体流程如下：

1. 从节点判定自己是否具有参选资格。如果从节点和主节点已经太久没通信(此时认为从节点的数据和
   主节点差异太大了)，时间超过阈值，就失去竞选资。
2. 具有资格的节点，比如C和D，就会先休眠⼀定时间。休眠时间=500ms基础时间+[0，500ms]随机
   时间+排名*1000ms。offset的值越大，则排名越靠前(越小)。
3. ⽐如C的休眠时间到了，C就会给其他所有集群中的节点，进行拉票操作。但是只有主节点才有投票资格。
4. 主节点就会把自己的票投给C(每个主节点只有1票)。当C收到的票数超过主节点数目的⼀半，C就
   会晋升成主节点。(C自己负责执行slaveof no one，并且让D执行slaveof C)。
5. 同时，C还会把自己成为主节点的消息，同步给其他集群的节点。大家也都会更新自己保存的集群结构信息。

五.集群扩容

集群扩容操作是一件风险较高，成本较大的操作！

此处101-109 有9个主机，构成了3主，6从结构的集群，此时110和111也加入到急群众，以110为master，111为slave把数据分片从3变成4来进行操作。

1.将新的主节点加入集群

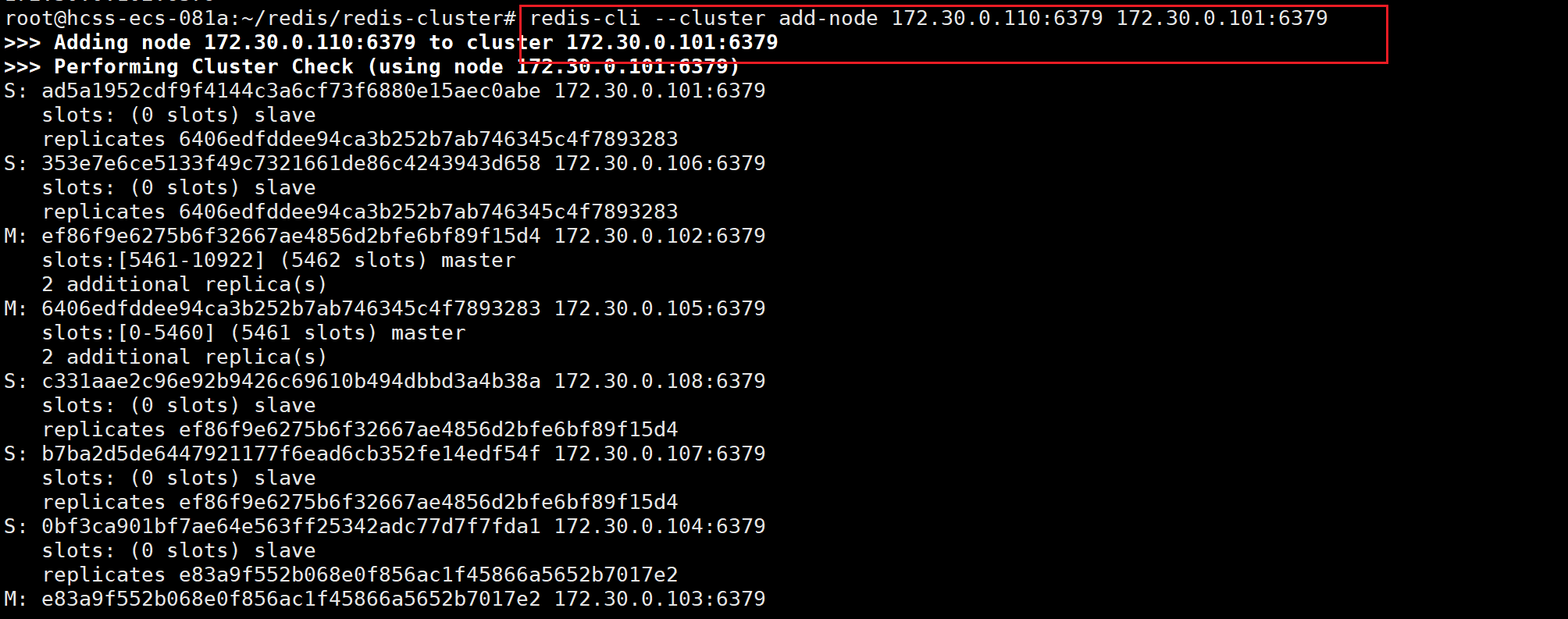

将新的主节点加入到集群中的命令：

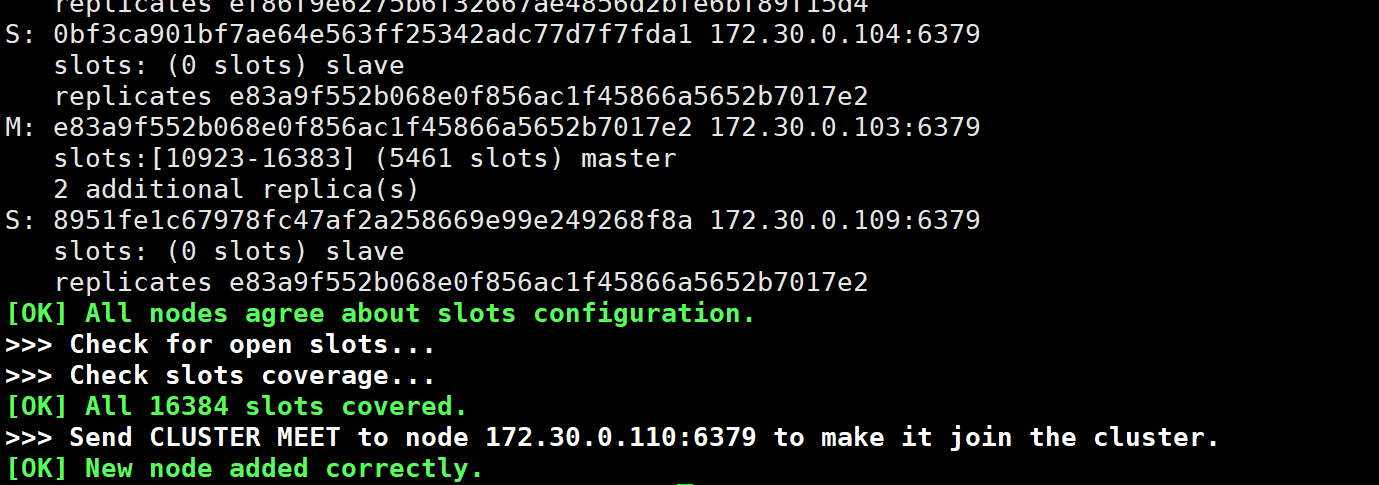

redis-cli --cluster add-node 172.30.0.110:6379 172.30.0.101:6379

此时只是将110这个新的主节点加入到集群中而已，并没有槽位。

2.重新分配slots

执行重新分配slots的命令：

redis-cli --cluster reshard 172.30.0.101:6379

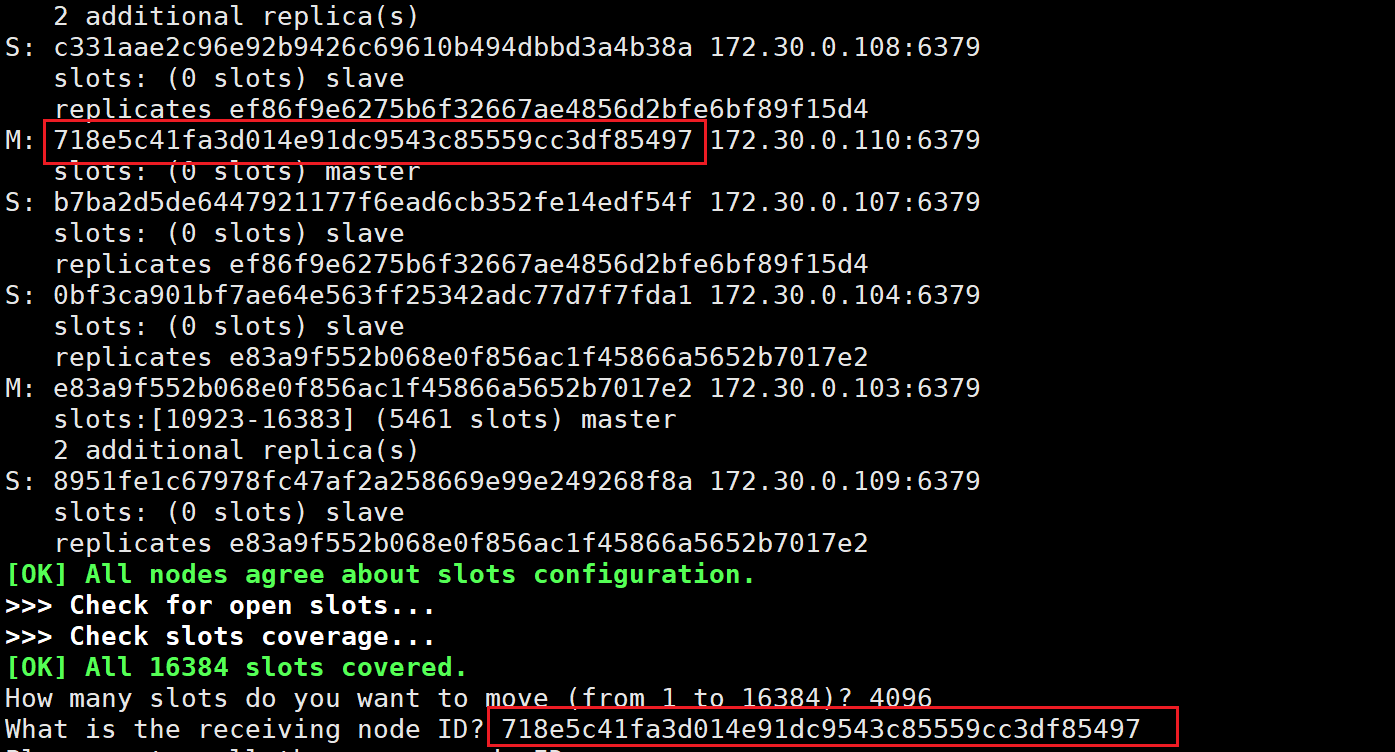

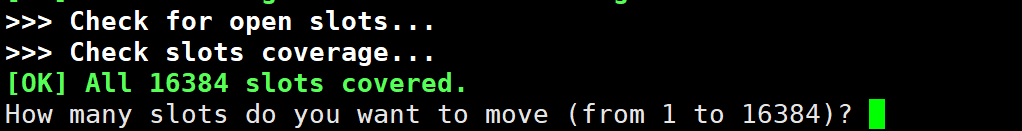

此时移动1/4个分片(4096)即可：

接收分片的节点的ID（110那个主节点的ID）：

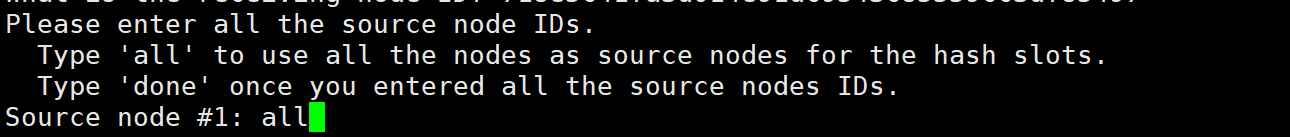

如何移动slots

1. all，表示从其他每个持有slots的master都拿过来
2. 手动指定，从某一个或者某几个节点来移动slots(以done为结尾)

此处使用的是all：

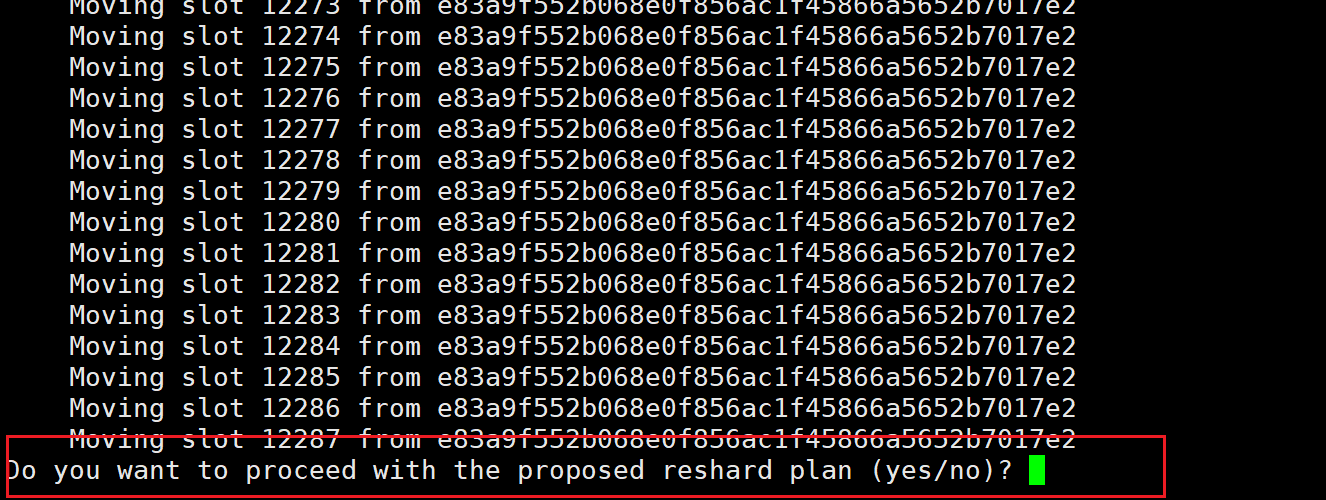

询问是否真正搬运，是的话输入yes，此时不只有slots进行划分，也会把slots上对应的数据也搬运到新的主机上：

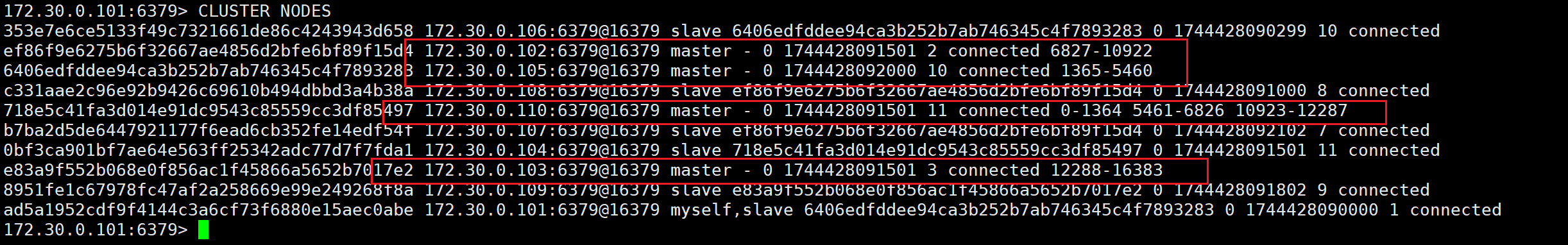

此时每个主节点都有新的slots：

搬运过程的访问：

在搬运slots/key的过程中，客户端可以访问集群，但是只能访问为搬运的key，正在搬运的key是没办法进行访问的。

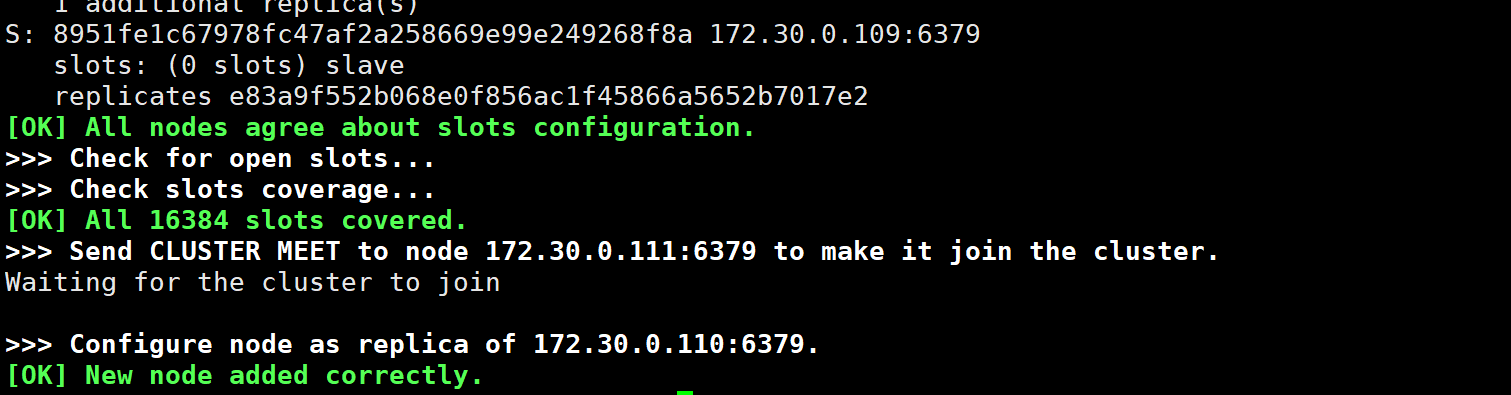

3.从节点添加到集群中

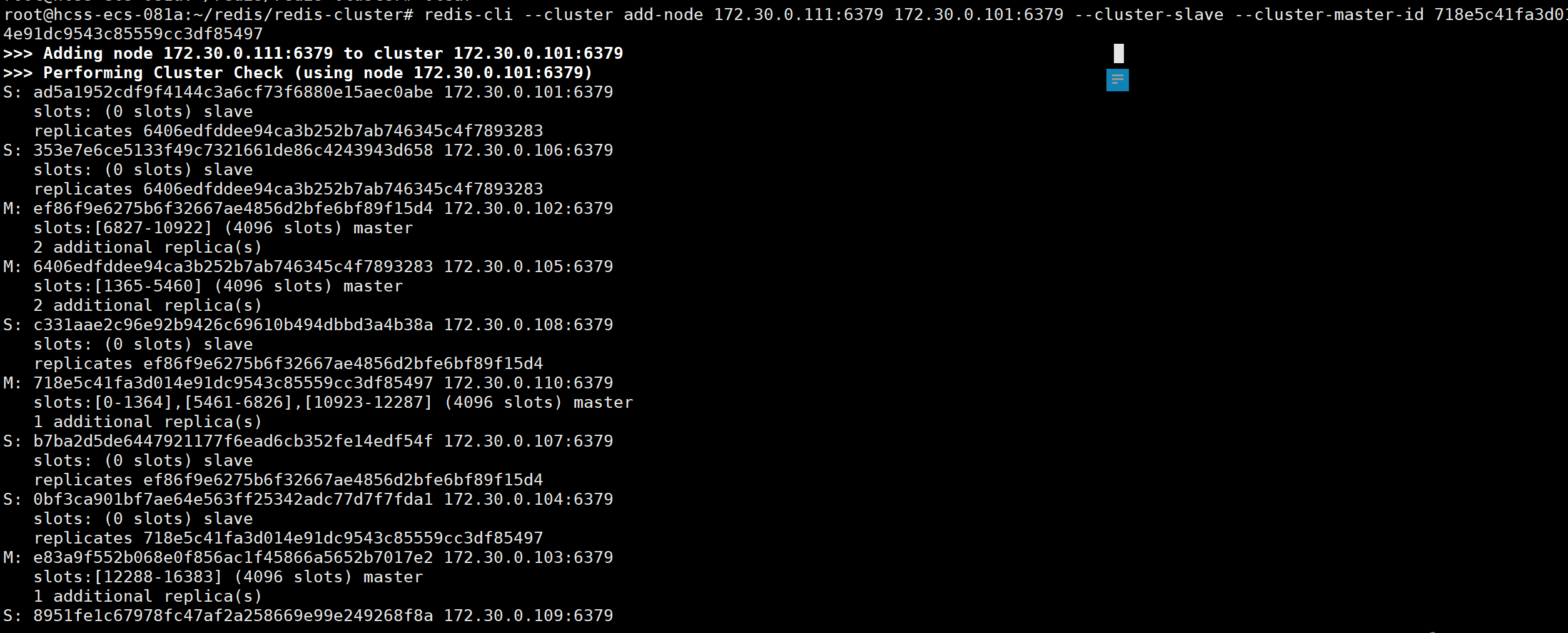

从节点添加到集群中的命令：

redis-cli --cluster add-node 172.30.0.111:6379 172.30.0.101:6379 --cluster-slave --cluster-master-id [172.30.1.110 节点的 nodeId（110的ID可以通过cluster nodes中获取，但是需要先进入redis的客户端）]
