配置多区域集成IS-IS和抓包分析

2025/4/9 13:17:07 来源：https://blog.csdn.net/wshyha/article/details/147029449  浏览:  次   关键词：配置多区域集成IS-IS和抓包分析

基本概念

  1. IS-IS区域结构：

    • 使用两级层次结构：Level 1（区域内）和Level 2（区域间）

    • Level 1路由器了解本区域拓扑

    • Level 2路由器在不同区域间传输流量

    • Level 1-2路由器同时执行两种功能

  2. NSAP地址：

    • 由区域ID、系统ID和NSEL组成

    • 格式示例：49.0001.1921.6800.1001.00

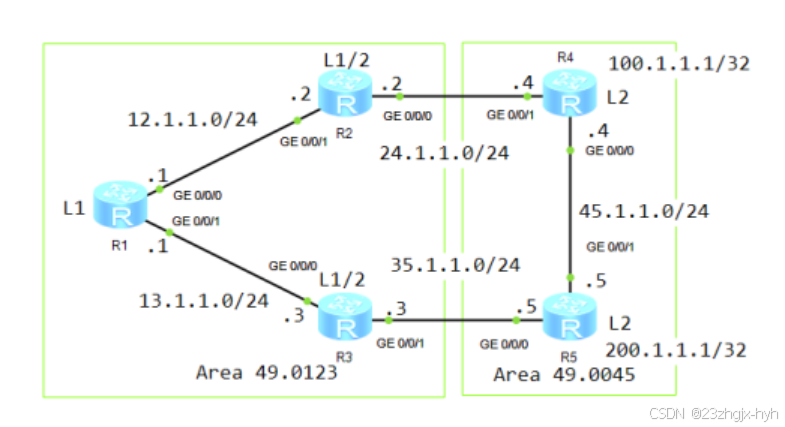

R1的配置：<Huawei>system-view
[Huawei]undo info-center enable
[Huawei]sysname AR1
[AR1]interface g0/0/0
[AR1-GigabitEthernet0/0/0]ip address 12.1.1.1 24
[AR1-GigabitEthernet0/0/0]quit
[AR1]interface g0/0/1
[AR1-GigabitEthernet0/0/1]ip address 13.1.1.1 24
[AR1-GigabitEthernet0/0/1]quit
[AR1]interface LoopBack 0
[AR1-LoopBack0]ip address 1.1.1.1 32
[AR1-LoopBack0]quitR2的配置：<Huawei>system-view
[Huawei]undo info-center enable
[Huawei]sysname AR2
[AR2]interface g0/0/1
[AR2-GigabitEthernet0/0/1]ip address 12.1.1.2 24
[AR2-GigabitEthernet0/0/1]quit
[AR2]interface g0/0/0
[AR2-GigabitEthernet0/0/0]ip address 24.1.1.2 24
[AR2-GigabitEthernet0/0/0]quit
[AR2]interface LoopBack 0
[AR2-LoopBack0]ip address 2.2.2.2 32
[AR2-LoopBack0]quitR3的配置：<Huawei>system-view
[Huawei]undo info-center enable
[Huawei]sysname AR3
[AR3]interface g0/0/0
[AR3-GigabitEthernet0/0/0]ip address 13.1.1.3 24
[AR3-GigabitEthernet0/0/0]quit
[AR3]interface g0/0/1
[AR3-GigabitEthernet0/0/1]ip address 35.1.1.3 24
[AR3-GigabitEthernet0/0/1]quit
[AR3]interface LoopBack 0
[AR3-LoopBack0]ip address 3.3.3.3 32
[AR3-LoopBack0]quitR4的配置<Huawei>system-view
[Huawei]undo info-center enable
[Huawei]sysname AR4
[AR4]interface g0/0/1
[AR4-GigabitEthernet0/0/1]ip address 24.1.1.4 24
[AR4-GigabitEthernet0/0/1]quit
[AR4]interface g0/0/0
[AR4-GigabitEthernet0/0/0]ip address 45.1.1.4 24
[AR4-GigabitEthernet0/0/0]quit
[AR4]interface LoopBack 0
[AR4-LoopBack0]ip address 4.4.4.4 32
[AR4-LoopBack0]quitR5的配置<Huawei>system-view
[Huawei]undo info-center enable
Info: Information center is disabled.
[Huawei]sysname AR5
[AR5]interface g0/0/0
[AR5-GigabitEthernet0/0/0]ip address 35.1.1.5 24
[AR5-GigabitEthernet0/0/0]quit
[AR5]interface g0/0/1
[AR5-GigabitEthernet0/0/1]ip address 45.1.1.5 24
[AR5-GigabitEthernet0/0/1]quit
[AR5]interface LoopBack 0
[AR5-LoopBack0]ip address 5.5.5.5 32
[AR5-LoopBack0]quit（2）配置IS-IS。R1的配置：[AR1]isis
[AR1-isis-1]network-entity 49.0123.0000.0000.0001.00  //配置NET地址
[AR1-isis-1]is-level level-1  //路由器的类型为 Level-1
[AR1-isis-1]cost-style wide  //设置宽度量值
[AR1-isis-1]quit
[AR1]interface g0/0/0
[AR1-GigabitEthernet0/0/0]isis enable
[AR1-GigabitEthernet0/0/0]quit
[AR1]interface g0/0/1
[AR1-GigabitEthernet0/0/1]isis enable
[AR1-GigabitEthernet0/0/1]quit
[AR1]interface LoopBack 0
[AR1-LoopBack0]isis enable
[AR1-LoopBack0]quitR2的配置：[AR2]isis
[AR2-isis-1]network-entity 49.0123.0000.0000.0002.00
[AR2-isis-1]cost-style wide
[AR2-isis-1]quit
[AR2]interface g0/0/1
[AR2-GigabitEthernet0/0/1]isis enable
[AR2-GigabitEthernet0/0/1]quit
[AR2]interface g0/0/0
[AR2-GigabitEthernet0/0/0]isis enable
[AR2-GigabitEthernet0/0/0]quit
[AR2]interface LoopBack 0
[AR2-LoopBack0]isis enable
[AR2-LoopBack0]quitR3的配置：<AR3>sys
[AR3]isis
[AR3-isis-1]network-entity 49.0123.0000.0000.0003.00
[AR3-isis-1]cost-style wide
[AR3-isis-1]quit
[AR3]interface g0/0/0
[AR3-GigabitEthernet0/0/0]isis enable
[AR3-GigabitEthernet0/0/0]quit
[AR3]interface g0/0/1
[AR3-GigabitEthernet0/0/1]isis enable
[AR3-GigabitEthernet0/0/1]quit
[AR3]interface LoopBack 0
[AR3-LoopBack0]isis enable
[AR3-LoopBack0]quitR4的配置：[AR4]isis
[AR4-isis-1]network-entity 49.0045.0000.0000.0004.00
[AR4-isis-1]is-level level-2
[AR4-isis-1]cost-style wide
[AR4-isis-1]quit
[AR4]interface g0/0/1
[AR4-GigabitEthernet0/0/1]isis enable
[AR4-GigabitEthernet0/0/1]quit
[AR4]interface g0/0/0
[AR4-GigabitEthernet0/0/0]isis enable
[AR4-GigabitEthernet0/0/0]quit
[AR4]interface LoopBack 0
[AR4-LoopBack0]isis enable
[AR4-LoopBack0]quitR5的配置：<AR5>sys
[AR5]isis
[AR5-isis-1]network-entity 49.0045.0000.0000.0005.00
[AR5-isis-1]cost-style wide
[AR5-isis-1]is-level level-2
[AR5-isis-1]quit
[AR5]interface g0/0/0
[AR5-GigabitEthernet0/0/0]quit
[AR5]interface g0/0/1
[AR5-GigabitEthernet0/0/1]isis enable
[AR5-GigabitEthernet0/0/1]quit
[AR5]interface g0/0/0
[AR5-GigabitEthernet0/0/0]isis enable
[AR5-GigabitEthernet0/0/0]quit
[AR5]interface LoopBack 0
[AR5-LoopBack0]isis enable
[AR5-LoopBack0]quit

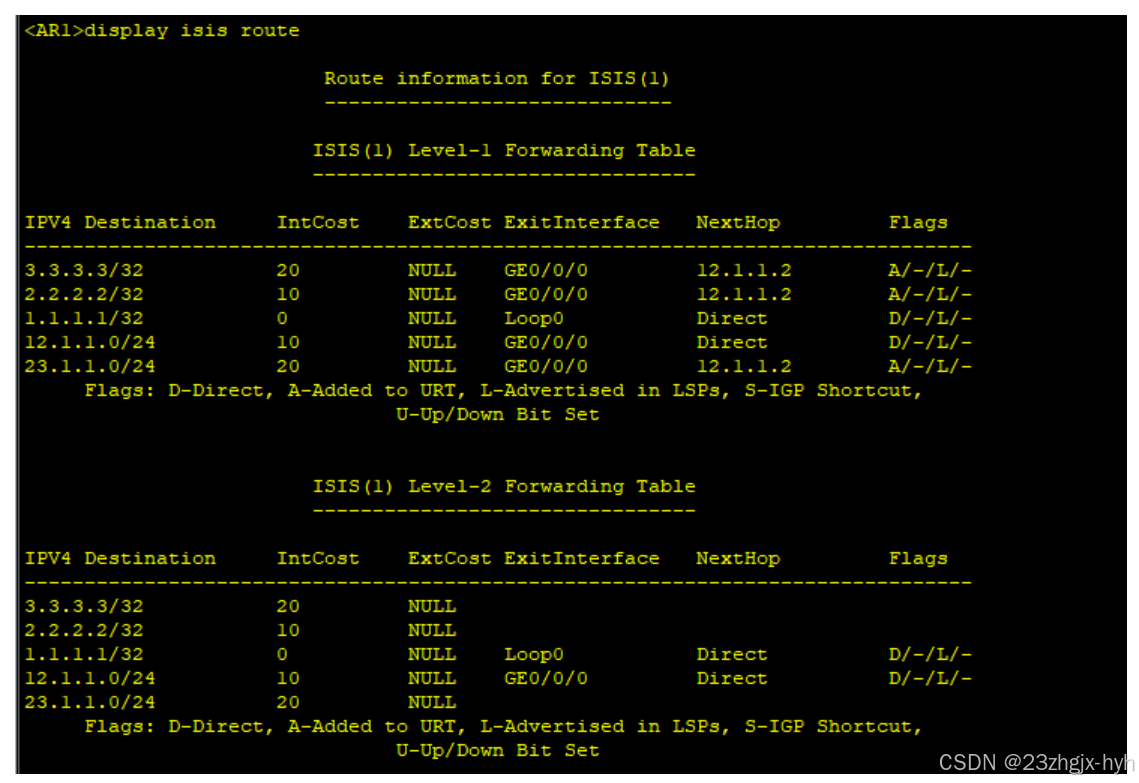

3.实验调试

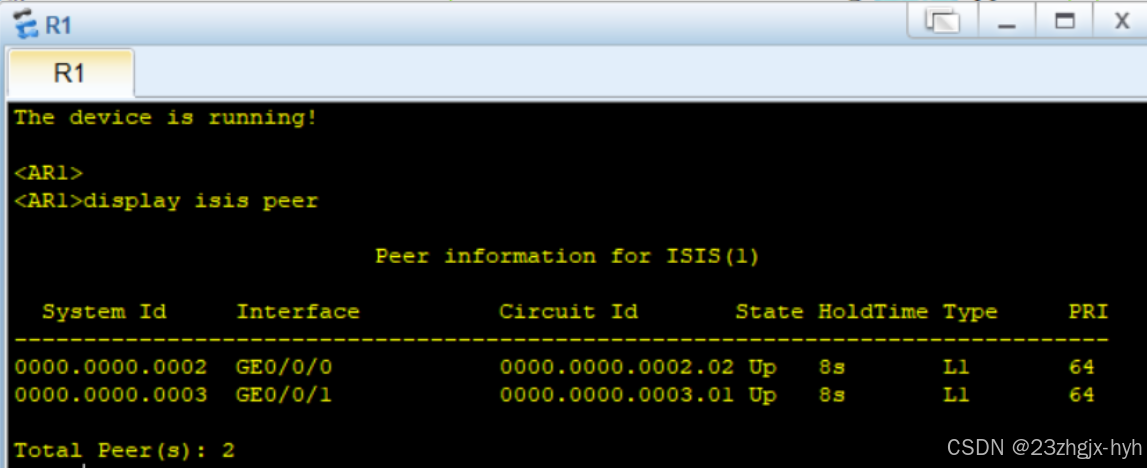

查看R1的邻接表

邻居关系摘要

  1. 总邻居数：R1有2个IS-IS邻居

  2. 邻居详细信息：

系统ID接口电路ID状态保持时间类型优先级
0000.0000.0002GEO/0/00000.0000.0002.02Up8sL164
0000.0000.0003GEO/0/10000.0000.0003.01Up8sL164

关键分析点

  1. 邻居类型：

    • 两个邻居都是Level 1（L1）类型

    • 表明R1和这两个邻居在同一个IS-IS区域内

  2. 连接状态：

    • 两个邻居状态都是"Up"，表示连接正常

    • 保持时间(HoldTime)都是8秒，这是默认的保持时间

  3. 接口信息：

    • 邻居0000.0000.0002通过GEO/0/0接口连接

    • 邻居0000.0000.0003通过GEO/0/1接口连接

  4. 优先级：

    • 两个邻居的DIS优先级都是64（默认值）

1. 路由器角色识别

  • 0000.0000.0001（本地路由器）：

    • 同时存在于Level-1和Level-2数据库（标记为*）

    • 确认是Level-1-2路由器，承担区域边界功能

  • 0000.0000.0002：

    • 在两级数据库中都有完整条目

    • 包含额外的伪节点LSP（.01-00和.02-00）

    • 推断为Level-1-2路由器且可能是广播网络中的DIS

  • 0000.0000.0003：

    • 同时存在于两级数据库

    • 只有系统LSP（无伪节点）

    • 推断为Level-1-2路由器

2. 网络拓扑特征

  • 广播网络存在：

    • 0002的伪节点LSP（.01-00和.02-00）表明它连接了至少两个广播网络

    • 这些网络分别对应电路ID .01和.02（与前次邻居显示对应）

  • 区域设计：

    • 所有路由器同时参与Level-1和Level-2

    • 可能是单区域设计或多区域但所有路由器都是L1/L2

3. 状态健康指标

参数健康状态指标
LSP序列号连续递增（无跳跃）
保持时间均>400秒（无即将过期）
ATT/P/OL位全0（无区域附加/分区/过载）

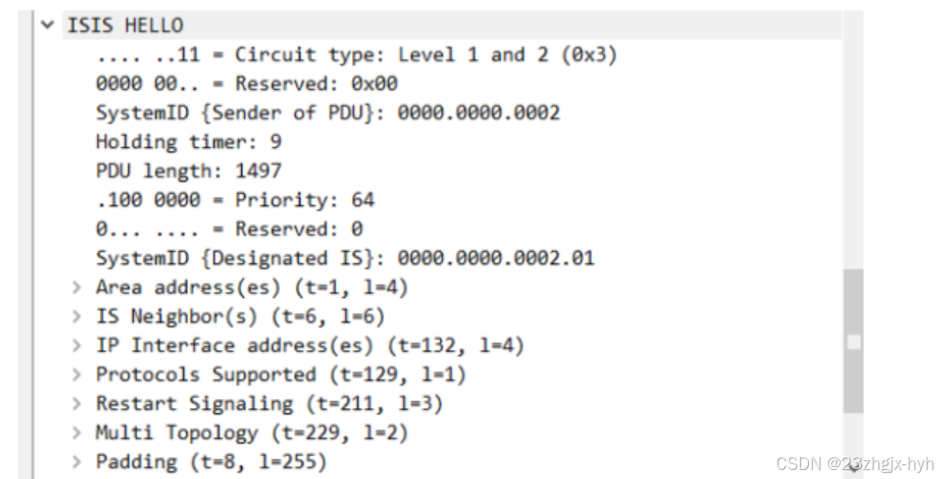

hello报文

报文基础信息

  1. 发送者标识：

    • 系统ID：0000.0000.0002

    • 接口优先级：64（默认值，用于DIS选举）

  2. 电路类型：

    • 同时支持Level 1和Level 2（0x3）

    • 表明发送路由器是Level 1-2路由器

  3. 保持时间：

    • Holding timer: 9秒

    • 这是邻居保持有效的时间窗口

关键TLV（类型-长度-值）分析

  1. 指定IS（DIS）：

    • 当前广播网络的DIS是0000.0000.0002.01

    • 与发送者系统ID相同，表明此路由器是该广播网络的DIS

  2. 支持协议：

    • 包含Protocols Supported TLV（类型129）

    • 表明支持IPv4（通常包含在标准IS-IS实现中）

  3. IP接口地址：

    • 包含IP Interface address(es) TLV（类型132）

    • 用于建立IP可达性信息

  4. 多拓扑支持：

    • 包含Multi Topology TLV（类型229）

    • 表明支持多拓扑路由（如同时支持IPv4和IPv6）

网络行为推断

  1. 广播网络特性：

    • 存在明确的DIS标识（0000.0000.0002.01）

    • 表明这是一个广播多接入网络（如以太网）

  2. 路由器角色：

    • 发送者0000.0000.0002是该网络的DIS

    • 优先级为64（默认值），没有特别提高优先级

  3. 网络健康状态：

    • 保持时间9秒表明正常运作

    • 无异常TLV或标志

与其他数据的关联验证

  1. 与LSDB的关联：

    • 之前LSDB中看到的0000.0000.0002.01-00伪节点LSP与此DIS角色对应

    • 确认0002确实是广播网络的DIS

  2. 与邻居表的关联：

    • 与之前显示的邻居状态一致（0002作为邻居）

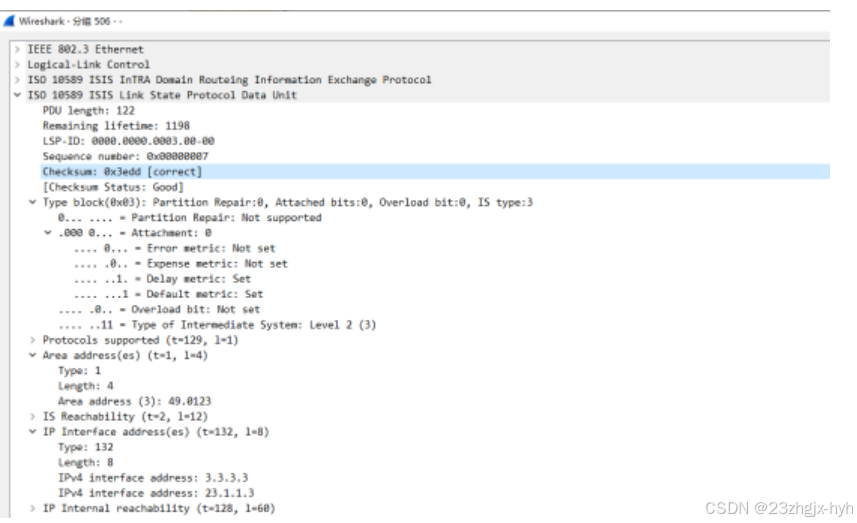

lsp报文

基础报文信息

  • LSP-ID：0808.0000.0083.08-00

    • 系统ID：0808.0000.0083

    • 伪节点标识：08-00（非零表示这是伪节点LSP，来自广播网络的DIS）

  • 剩余生存时间：1198秒（约20分钟，正常范围）

  • 序列号：0x08080807（连续递增，无异常）

  • 校验和：0x3edd（状态正常）

关键标志位分析

  1. 路由器类型：

    • IS type:3 表示这是Level-2路由器

    • 确认参与骨干区域路由

  2. 特殊标志：

    • 无分区修复支持（Partition Repair:0）

    • 无附加区域（Attached bits:0）

    • 未设置过载位（Overload bit:0）

  3. 度量标准支持：

    • 启用延迟度量（Delay metric: Set）

    • 启用默认度量（Default metric: Set）

    • 未启用开销度量（Expense metric: Not set）

网络拓扑关键信息

  1. 区域地址：

    • Area address: 49.0123（CLNS地址格式）

    • 确认属于区域49.0123

  2. IP接口地址：

    • 3.3.3.3（可能是环回地址）

    • 23.1.1.3（物理接口地址）

  3. 协议支持：

    • 包含Protocols Supported TLV（类型129）

    • 标准IPv4支持

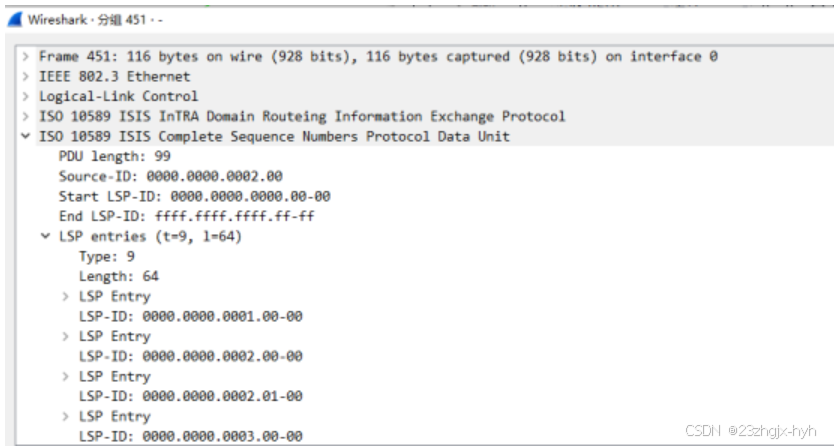

csnp报文

基础报文信息

  • 源系统ID：0000.0000.0002.00（来自路由器0002）

  • PDU长度：99字节（标准CSNP报文大小）

  • LSP-ID范围：从0000.0000.0000.00-00到ffff.ffff.ffff.ff-ff（完整数据库范围）

关键内容分析

  1. 发送者角色：

    • 源地址0000.0000.0002.00与之前分析的DIS（0000.0000.0002.01）属于同一路由器

    • 确认该路由器同时担任DIS和数据库同步发起者角色

  2. 包含的LSP条目：

    • 0000.0000.0001.00-00（系统LSP）

    • 0000.0000.0002.00-00（系统LSP）

    • 0000.0000.0002.01-00（伪节点LSP，广播网络）

    • 0000.0000.0003.00-00（系统LSP）

  3. 数据库同步机制：

    • 该CSNP报文覆盖整个LSP-ID空间（从全0到全F）

    • 作为摘要列表，用于检测邻居间的LSDB差异

网络行为解读

  1. DIS的数据库同步职责：

    • 在广播网络中，DIS每10秒发送一次CSNP

    • 其他路由器通过比较CSNP发现缺失的LSP

  2. 当前网络状态：

    • 包含4个LSP条目，与之前LSDB显示一致

    • 无异常LSP条目（如序列号不连续或生存时间过短）

结论

这三个报文共同维护 IS-IS 网络的 邻居关系、拓扑同步 和 数据库一致性。当前网络运行正常，DIS 角色稳定，LSDB 同步无误。后续可关注 DIS 稳定性 和 LSP 更新频率 以预防潜在问题
