一、在VsCode中写代码
1、建立工程项目文件water_led.v文件
2、打开项目文件,创建三个目录
3、打开文件trl,创建water_led.v文件
4、打开文件tb,创建water_led_tb.v文件
5、用VsCode打开water_led.v文件,编写源代码
module water_led (input clk, // 输入时钟(50 MHz)input rst_n, // 复位信号(低电平有效)input pause_sw, // 暂停开关(高电平暂停,低电平运行)output reg [5:0] led // 输出 6 个 LED
);
parameter T = 50_000_000; // 计数器最大值,用于生成 1 秒定时
reg [2:0] cstate; // 现态
reg [2:0] nstate; // 次态
// 状态划分
localparam state_led0 = 0; // LED0 亮
localparam state_led1 = 1; // LED1 亮
localparam state_led2 = 2; // LED2 亮
localparam state_led3 = 3; // LED3 亮
localparam state_led4 = 4; // LED4 亮
localparam state_led5 = 5; // LED5 亮
reg [25:0] cnt = 0; // 计时器赋初值为 0
// 计数器模块
always @(posedge clk or negedge rst_n) beginif (!rst_n)cnt <= 0; // 按下复位键,清零else if (cnt == T - 1) // 计时器达到最大值,清零重新计数cnt <= 0;else if (!pause_sw) // 如果未暂停,计数器继续计数cnt <= cnt + 1;
end
// 第一段:现态跟随次态,时序逻辑,非阻塞赋值
always @(posedge clk or negedge rst_n) beginif (!rst_n)cstate <= state_led0; // 复位键被按下,当前状态设置为 LED0 亮else if (!pause_sw) // 如果未暂停,更新状态cstate <= nstate;
end
// 第二段:组合逻辑,阻塞赋值
always @(*) beginif (!rst_n)nstate = state_led0; // 复位时回到初始状态elsecase (cstate)state_led0: beginif (cnt == T - 1) // 该状态持续时间为 1 秒,1 秒后跳转到下一个状态nstate = state_led1;elsenstate = state_led0;endstate_led1: beginif (cnt == T - 1)nstate = state_led2;elsenstate = state_led1;endstate_led2: beginif (cnt == T - 1)nstate = state_led3;elsenstate = state_led2;endstate_led3: beginif (cnt == T - 1)nstate = state_led4;elsenstate = state_led3;endstate_led4: beginif (cnt == T - 1)nstate = state_led5;elsenstate = state_led4;endstate_led5: beginif (cnt == T - 1)nstate = state_led0;elsenstate = state_led5;enddefault: nstate = state_led0; // 默认状态endcase
end
// 第三段:跟随状态输出
always @(posedge clk or negedge rst_n) beginif (!rst_n)led <= 6'b000001; // 复位时点亮第一个 LEDelsecase (cstate)state_led0: led <= 6'b000001;state_led1: led <= 6'b000010;state_led2: led <= 6'b000100;state_led3: led <= 6'b001000;state_led4: led <= 6'b010000;state_led5: led <= 6'b100000;default: led <= 6'b000001; // 默认状态endcase
end
endmodule
6、用VsCode打开water_led_tb.v文件,编写仿真代码
`timescale 1ns / 1ps
module fsm3_led_tb;
// 输入信号reg clk; // 输入时钟(50 MHz)reg rst_n; // 复位信号(低电平有效)reg pause_sw; // 暂停开关(高电平暂停,低电平运行)
// 输出信号wire [5:0] led; // 6 个 LED 输出
// 实例化被测模块fsm3_led uut (.clk(clk),.rst_n(rst_n),.pause_sw(pause_sw),.led(led));
// 生成时钟信号initial beginclk = 0;forever #10 clk = ~clk; // 50 MHz 时钟周期 = 20 nsend
// 测试过程initial begin// 初始化信号rst_n = 0; // 初始复位pause_sw = 0; // 初始不暂停#20; // 等待 20 ns
// 释放复位信号rst_n = 1;#200; // 等待一段时间观察初始状态
// 测试正常流水灯效果pause_sw = 0; // 不暂停#2_000_000; // 运行 2 秒,观察 LED 变化
// 测试暂停功能pause_sw = 1; // 暂停#1_000_000; // 停留 1 秒,观察 LED 是否保持不变pause_sw = 0; // 恢复#2_000_000; // 再次运行 2 秒,观察 LED 变化
// 测试复位功能rst_n = 0; // 触发复位#20; // 等待复位完成rst_n = 1; // 释放复位#200; // 观察复位后的初始状态
// 结束仿真$stop;end
endmodule
二、在Quartus中创建工程与仿真
1、打开Quartus,点击New Project Wizard
2、把工程保存在之前创造的prj文件里
3、添加之前在VsCode中写好的源码和仿真源码
4、选择芯片
5、选择仿真必要选项
其余为展示页面,均点击Next即可。
6、将源码设为顶层文件
7、分析与综合

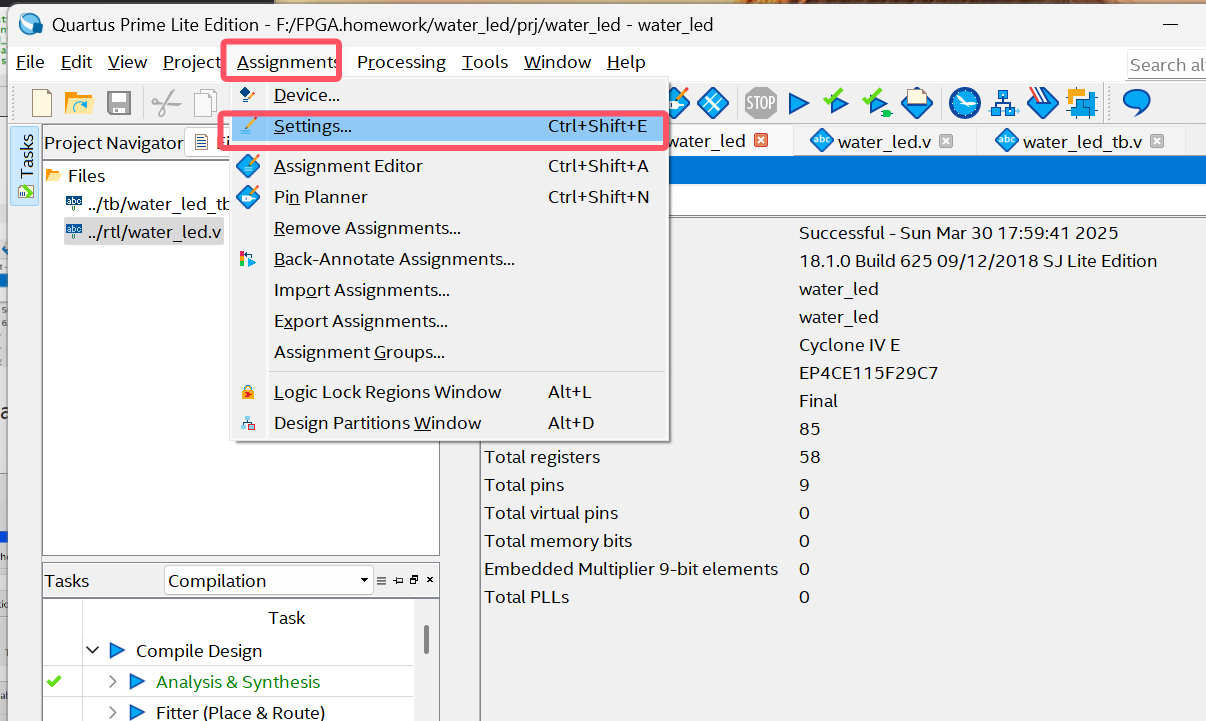

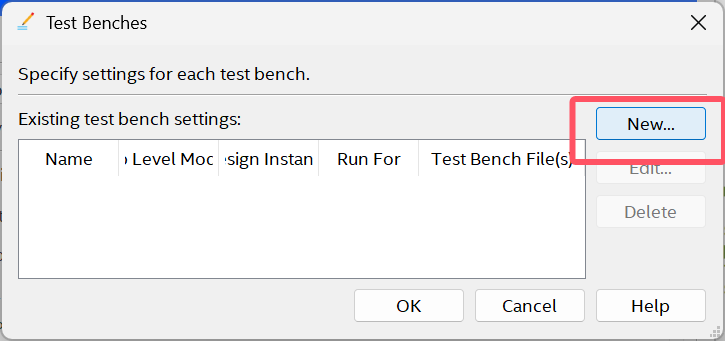

8、设置water_led_tb.v文件
添加完后,一直点OK,完成设置。

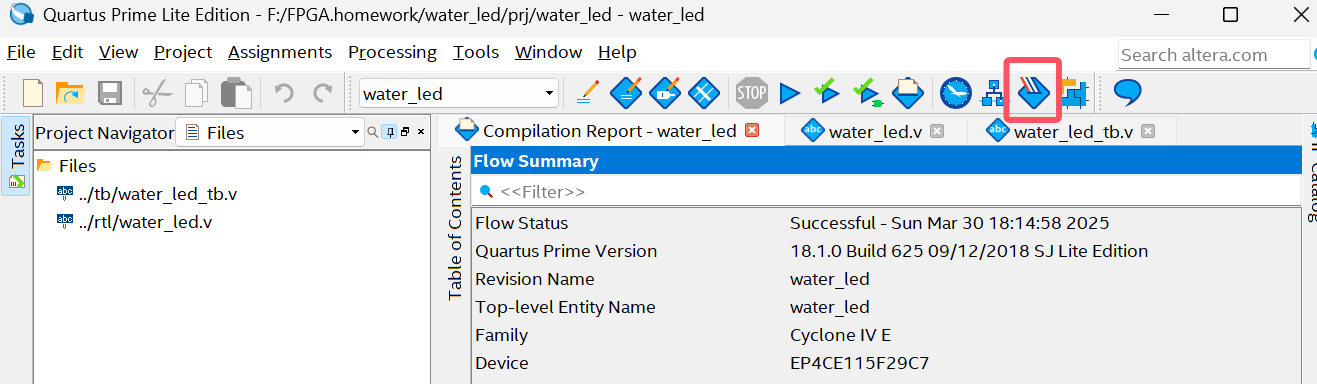

9、仿真
10、点击最下方的sim,然后右键u_water_led,在选项中选择Add Wave
11、点击最下方的Wave,根据图片点击左下角的黑点消除文件前缀,这样看着舒服点。然后选中一个参数,再CTRL+A全选中参数,最后CTRL+G分组
12、重新开始
13、运行所有
分析仿真可知,结果大差不差,嘿嘿

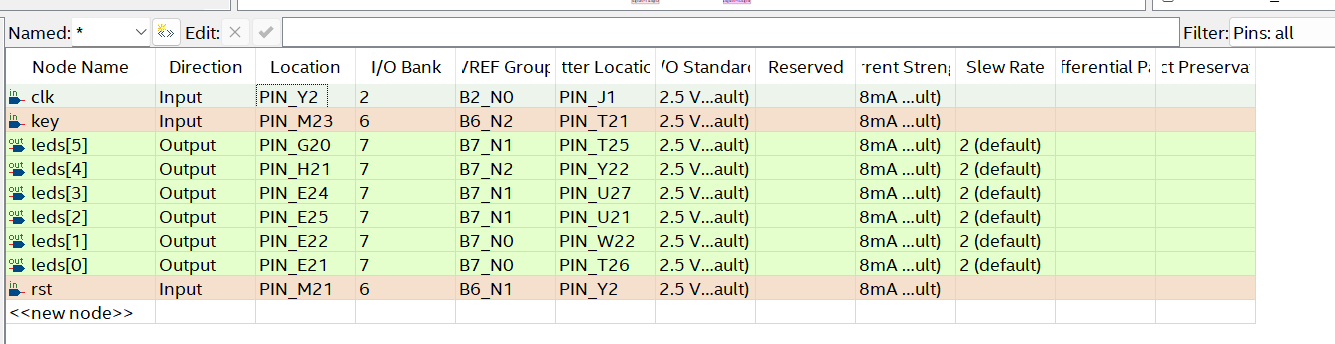

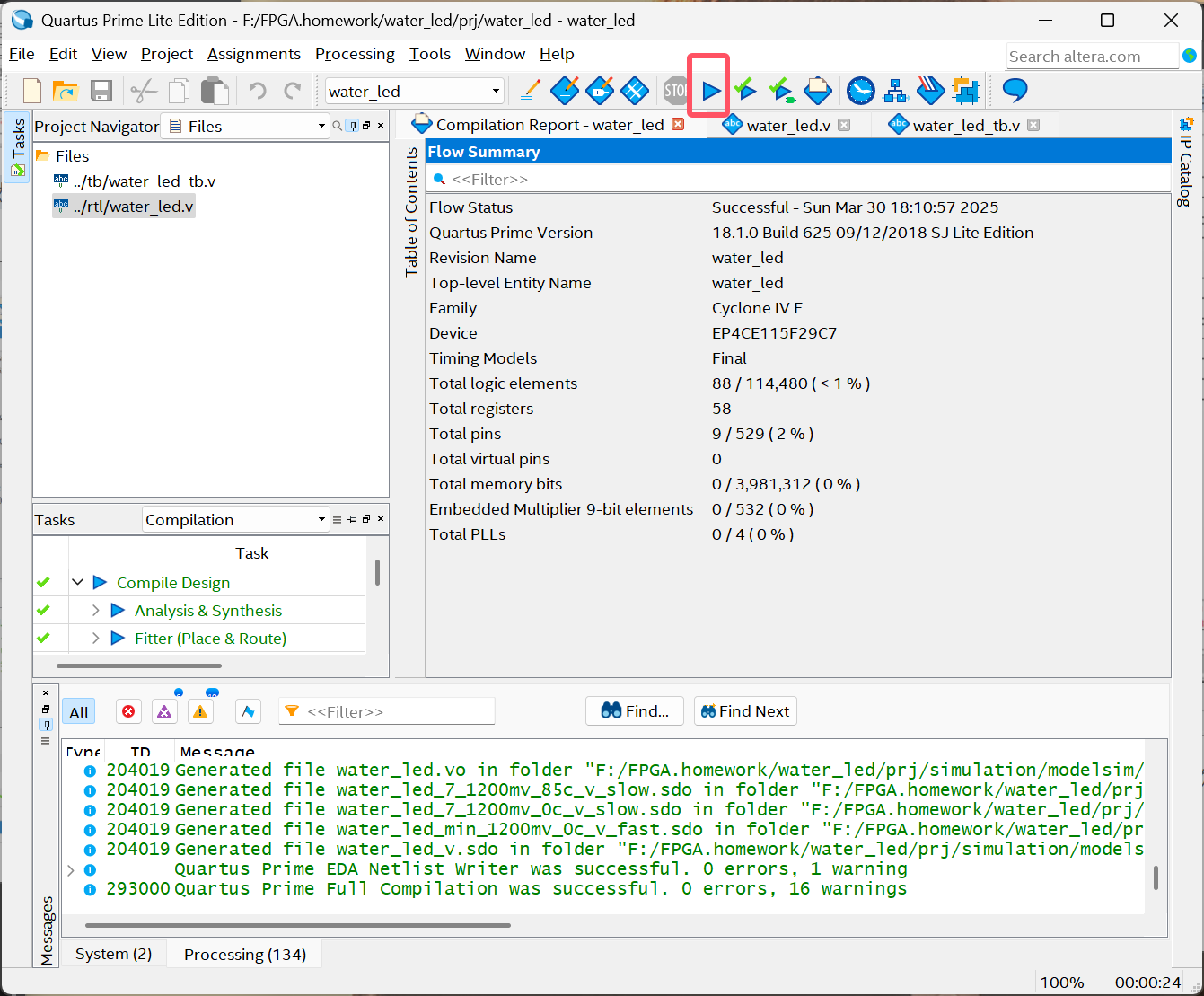

14、完整编译运行一次,发现未报错,然后配置引脚,配置完成后再次编译

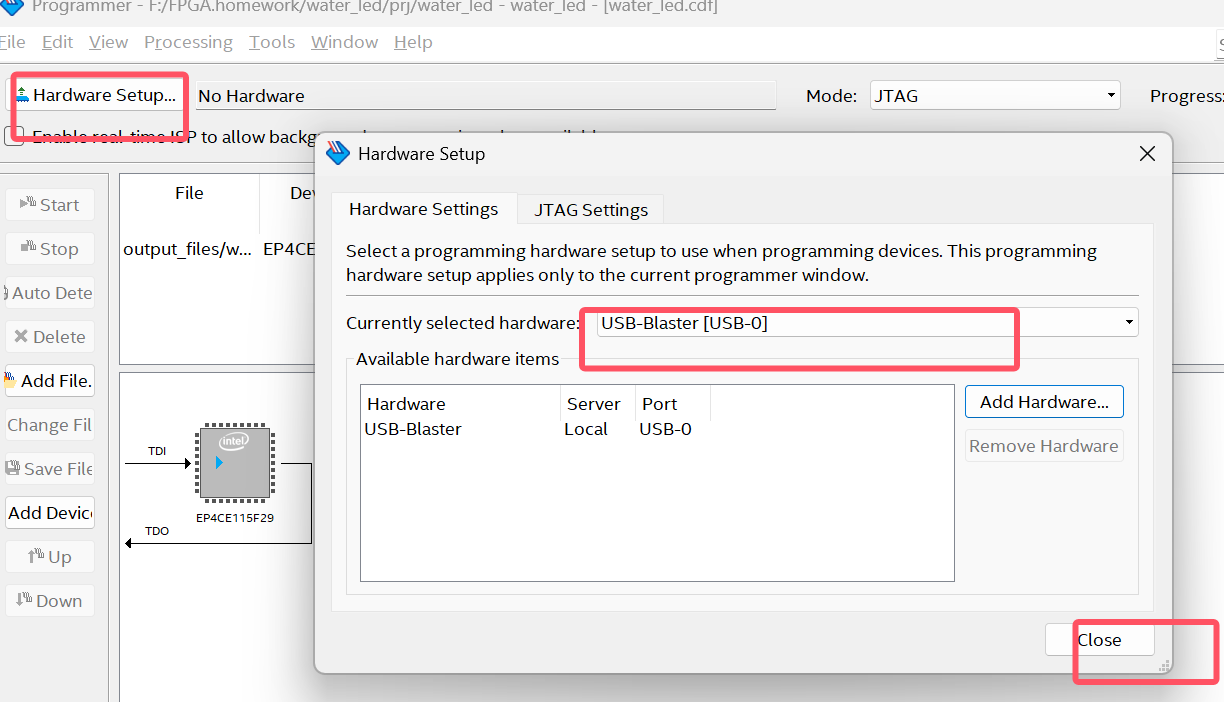

15、下载
16、演示
