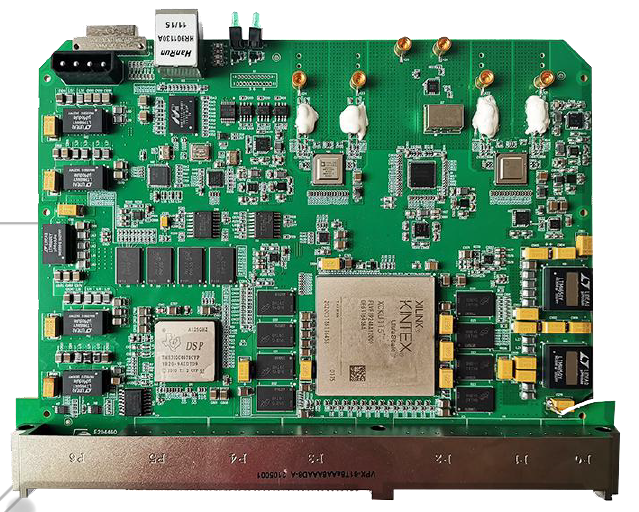

基于FPGA 和DSP 的高性能6U VPX 采集处理板，是一款处理架构采用FPGA+DSP 的高性能的6U VPX 采集处理板。板载4 片高速ADC 共8 个采集通道，可支持8 路采样率最高2.6Gsps/14Bit 的模拟信号通道。
板卡FPGA 采用Xilinx 公司KU 系列的XCKU115-2FLVF1924I，DSP采用TI 公司的TMS320C6678，ADC 选型为ADI 公司的AD9689-2600。其中KU115 搭配2 组各4 片16bit 4Gb 的DDR4-2400SDRAM，总容量4GB；C6678 搭配1 组4 片16bit 4Gb 的DDR3-1333 SDRAM，总容量2GB。前面板支持8 个SMA 或SMP 连接器形式的模拟输入接口，1 个时钟接口，1个RJ45 千兆网口和1 个J30J 接口（包含DSP 和FPGA 的JTAG 调试信号，包含4 个GPIO 和4 路RS422 信号）。
背板VPX 连接器支持P0-P3、P6 共5个接口。客户可以根据应用需求灵活地选择背板和系统需要的其他板卡。便于构建灵活、高效的开发及使用环境。
应用
FPGA 信号处理
高性能计算系统
测试测量快速环境搭建
工业自动化
（雷达/声纳）电子战
大物理实验中的数据记录
产品规格
FPGA 默认为XCKU115-2FLVF1924I（也可根据需要选择XCKU085-2FLVF1924I），DSP 选择
TI 的TMS320C6678，提供高性能高性价比的采集处理方案；

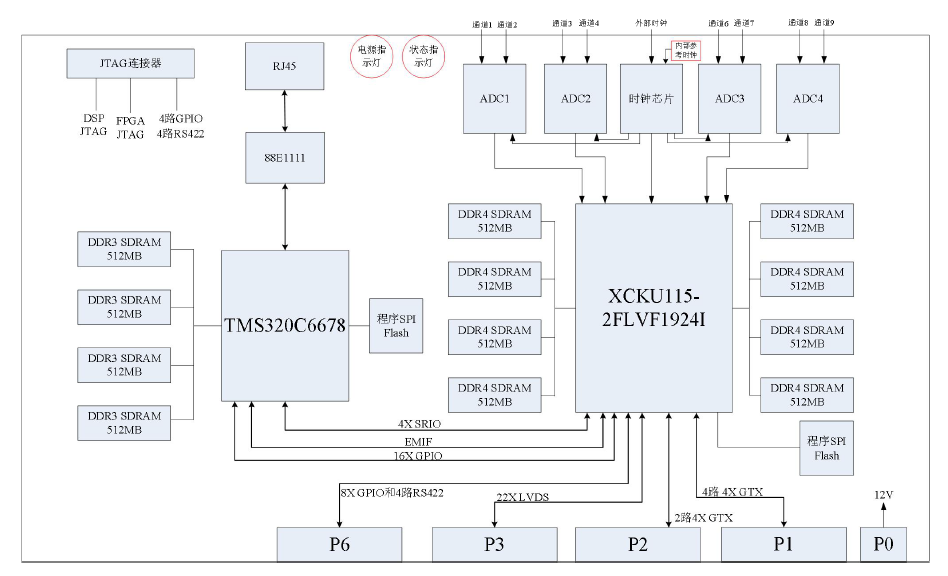

• 前面板对外提供8 个SMA 或者SMP形式的ADC 接口，采样率最高2.6GSPS，精度14bit；
• 前面板对外提供1 个SMA 或者SMP形式的时钟接口，可支持参考时钟或者采样时钟切换；
• 前面板提供1 路RJ45 形式的千兆接口；
• 前面板提供一个J30J 接口连接器，可支持DSP 和FPGA 的JTAG 调试信号，包含4 个GPIO 和4 路RS422信号；提供JTAG 转接板，方便用户调试；
• FPGA 搭配2 组4GB 的高速DDR4 缓存；DSP 搭配1 组2GB 的高速DDR3缓存；
• P0 端口12V 独立供电，总功耗小于60W；
• P1 端口对外提供4 路4X SRIO，单通道传输速率可达5Gbps；
• P2 端口对外提供1 路4X PCIE，单通道传输速率可达5Gbps；
• P3 端口对外提供22 路LVDS 信号；
• P6 端口对外提供8 路GPIO，4 路RS422 信号；
• 标准6U 尺寸VPX 接口规范，支持多种协议；
