新能源汽车能量流测试的传感器融合技术应用指南

第一部分：核心原理模块化拆解

模块1：多源传感器物理层融合

关键技术：

高精度同步采集架构
- 采用PXIe-8840控制器+同步定时模块（NI PXIe-6674T），实现CAN/LIN/模拟量信号的μs级同步
- 光纤电压传感器（LEM CV3-1000）与分流器（Isabellenhütte SMS 1000A）并联，解决高压隔离与动态响应矛盾
- 振动信号预处理：PCB 356A16 IEPE传感器→抗混叠滤波器（截止频率5kHz，衰减斜率-120dB/dec）
动态误差补偿算法
- 电流传感器温度漂移补偿：
  $I_{corrected} = I_{raw} \times [1 + α(T_{sensor} - 25℃)] + β(T_{junction} - T_{ambient})$
  （α=75ppm/℃, β=0.1%/K，需现场标定）

模块2：能量流实时建模

模型构建流程：

# 基于dSPACE SCALEXIO的实时模型
def energy_flow_model():# 电机功率计算（考虑铁损与铜损）P_motor = V_bus*I_phase*η_inverter - (K_hyst*f + K_eddy*f²) - I²*R_phase# 传动损耗计算（温度修正）η_gearbox = 0.98 - 0.0005*(T_oil-80) if T_oil>80 else 0.98# 能量流拓扑energy_map = {'Battery→Inverter': P_batt,'Inverter→Motor': P_motor,'Motor→Wheel': P_motor*η_gearbox}return energy_map

模块3：能效优化控制闭环

核心算法实现：

动态权重分配策略
使用模糊PID控制器调节冷却系统功率：

% 输入变量：T_batt, SOC, dP/dt
fis = mamfis('Name','cooling_control');
fis = addInput(fis,[20 45],'Name','T_batt');
fis = addInput(fis,[0.2 0.8],'Name','SOC');
fis = addOutput(fis,[0 1000],'Name','P_cooling');
% 规则库示例：IF T_batt is High AND SOC is Low THEN P_cooling=High

SiC器件驱动优化
采用双脉冲测试确定最佳开关频率：
$f_{sw\_opt} = \sqrt{\frac{P_{cond}}{P_{sw}}} = \sqrt{\frac{I_{rms}^2 R_{ds(on)}}{(E_{on}+E_{off})/T_{period}}}$

第二部分：工程作业指导书（能量流测试专项）

作业1：高压系统能效测试

步骤1：传感器部署

动力电池包：部署4个HBM S9M电压传感器（量程0-1000V，精度±0.05%），间距≤200mm
电机三相线：安装3个Danisense MCS2000电流传感器（带宽DC-200kHz），需确保导体居中以降低涡流误差
冷却管路：在进出水口安装2个STS TM411温度传感器（RTD Pt100，响应时间<0.5s）

步骤2：动态工况测试

执行CLTC-P循环时，监控以下参数：
参数采样率触发条件异常阈值
电池电流 10kHz dI/dt>100A/s 纹波>5%
电机温度 100Hz T>150℃ 梯度>3℃/s
逆变器效率 1kHz η<92% 连续3个周期

参数	采样率	触发条件	异常阈值
电池电流	10kHz	dI/dt>100A/s	纹波>5%
电机温度	100Hz	T>150℃	梯度>3℃/s
逆变器效率	1kHz	η<92%	连续3个周期

步骤3：损耗溯源分析

拆解能量损失项：
$P_{loss} = P_{batt} - (P_{motor} + P_{aux})$
使用热成像仪（FLIR T865）定位线束热点，测量接触电阻：
$R_{contact} = \frac{\Delta V}{I} - R_{cable}$
对IGBT进行双脉冲测试，提取开关损耗曲线

作业2：热管理优化测试

关键操作：

低温环境测试（-30℃冷启动）：
使用ESPEC温控箱，以2℃/min速率降温，记录以下数据：
- PTC加热功率与热泵COP对比（目标：能耗降低40%）
- 电池预热阶段电流纹波（要求<50mA）

高温散热测试（45℃爬坡工况）：
调整冷却风扇PWM占空比（步长5%），找到最佳工作点：

// 风扇控制代码示例（基于Simulink自动生成）
void update_fan_speed(float T_batt, float V_vehicle) {static float duty_cycle = 0.5;if (T_batt > 45.0 && V_vehicle > 30.0) {duty_cycle += 0.05;} else if (T_batt < 40.0 || V_vehicle < 10.0) {duty_cycle -= 0.03;}pwm_set(FAN_PIN, duty_cycle);
}

作业3：算法验证与标定

验证流程：

在dSPACE ASM整车模型注入噪声（SNR<20dB），测试融合算法鲁棒性
使用AVL Concerto数据平台进行参数敏感性分析：
- 关键参数：电流采样延迟（0.1-1ms）、温度测量误差（±0.5-2℃）
- 优化目标：SOC估算误差<1%，效率计算偏差<0.5%
实车标定步骤：
- 在30%-70% SOC区间，以10%为步长进行充放电测试
- 每个工况点持续5分钟，记录至少3次稳定数据
- 使用最小二乘法拟合效率曲线：
  $η = a_0 + a_1 I + a_2 I^2 + a_3 T$

第三部分：进阶调试技巧

电磁干扰对策
- 在电机高压线缆周围布置Mu-metal屏蔽层（厚度≥0.3mm）
- 对模拟信号线实施双绞线+铁氧体磁环（TDK ZCAT2035-0930）
时序同步校准
- 使用泰克MSO64示波器+光脉冲触发，对齐各传感器时间戳
- 校正公式：
  $t_{adjusted} = t_{raw} - \frac{L_{cable} \times ε_r}{c}$
  （ε_r：线缆介电常数，需实测）

边缘计算部署

在BMS端部署TI TDA4VM处理器，运行轻量化LSTM模型：

# TensorFlow Lite模型转换
converter = tf.lite.TFLiteConverter.from_saved_model(lstm_model)
converter.optimizations = [tf.lite.Optimize.DEFAULT]
tflite_model = converter.convert()

虽然传感器融合技术已经取得了显著的进步，但它在汽车系统中的实现仍在不断发展。趋势是朝着更智能、分布式的处理，以及物体数据的标准化通信方向发展。这些概念似乎很明确，尽管实现方式仍在不断演变。尽管如此，随着今天正在开发的车辆越来越接近上路，原始设备制造商（OEM）将提供更多关于这项技术发展方向的细节。

在这里插入图片描述

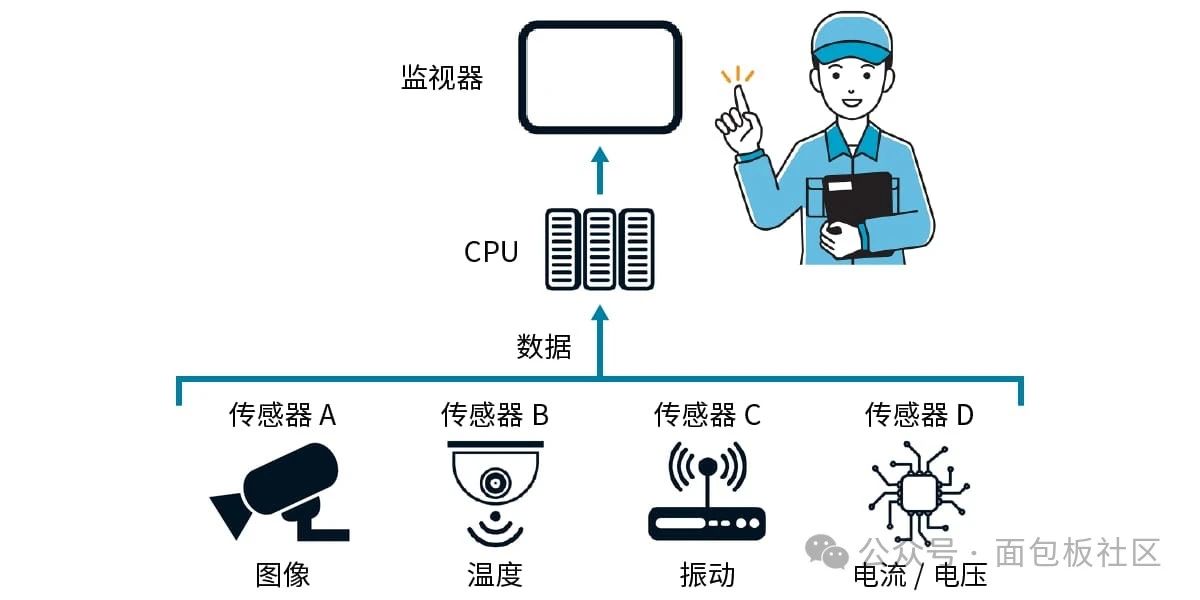

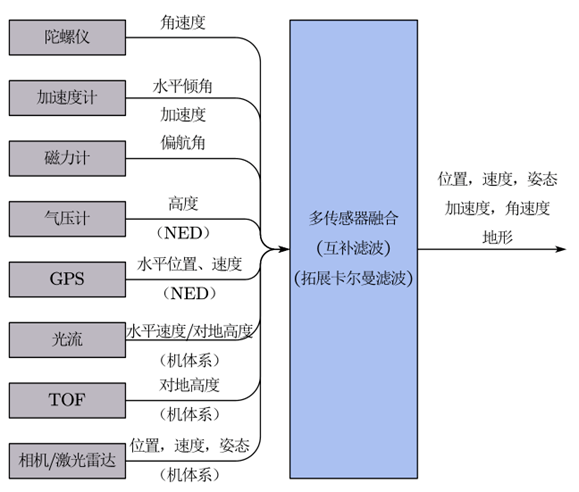

如何将多个传感器的数据处理并融合估计无人机/机器人状态，一直是无人机/机器人领域重要的研究课题。多传感器数据融合中，难点包括数据预处理，数据融合及异常处理等。

本指南可直接应用于：

高压部件选型验证（如比较SiC与IGBT的实际损耗差异）
测试方案设计（制定传感器布局与采样策略）
算法快速迭代（基于硬件在环的实时调参）

建议结合具体项目数据，重点突破时序对齐精度与多物理场耦合建模两大技术瓶颈。
