SICAR标准 OP操作箱 按钮和指示灯说明

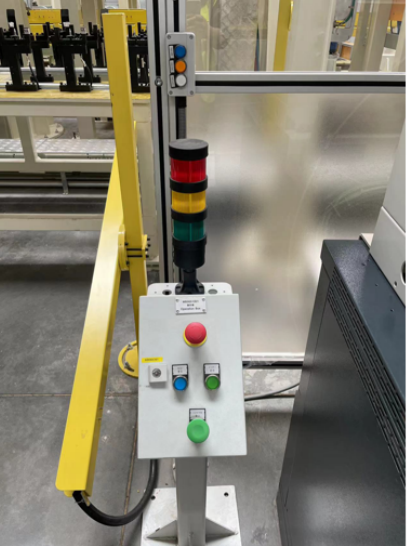

1、OP操作箱图片

2、按钮和指示灯说明

一、指示灯说明

• 红灯：
  • 常亮：光栅 / 扫描仪正常上件被闯；
  • 闪烁：光栅 / 扫描仪非正常被闯；
  • 熄灭：复位状态。
• 黄灯：
  • 常亮：按下操作确认后常亮表示上件完成，未常亮表示上件未完成；
  • 闪烁：上件超时；
• 绿灯：
  • 常亮：上件完成未复位；
  • 闪烁：允许进入；
  • 熄灭：复位状态。

二、按钮说明

• 启动（绿色）：长按 0.5s 启动自动模式。
  • 常亮：自动模式已启动；
  • 闪烁：自动模式未启动；
  • 熄灭：非自动模式。
• 复位（蓝色）：
  • 闪烁：光栅 / 区扫未复位；
  • 熄灭：光栅 / 区扫已复位。
• 确认（绿色）：上件完成后需按下确认。

，通过这些指示灯和按钮，操作人员可直观了解设备状态并进行相应操作，确保生产流程的安全与有序。
